低趴流线型概念超跑外观结构设计

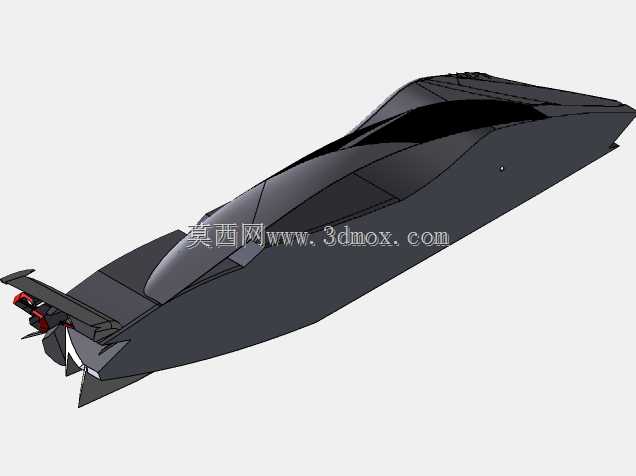

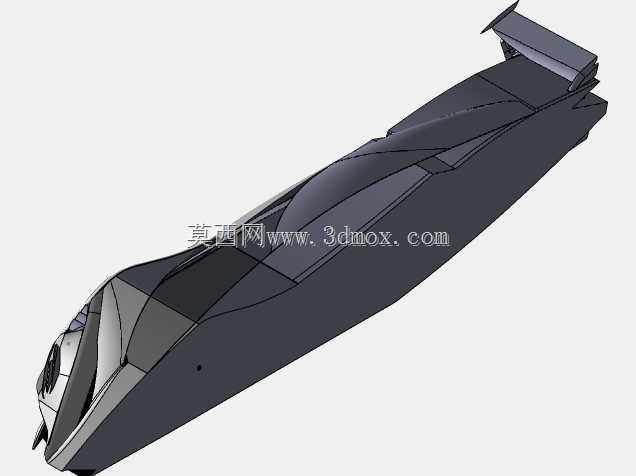

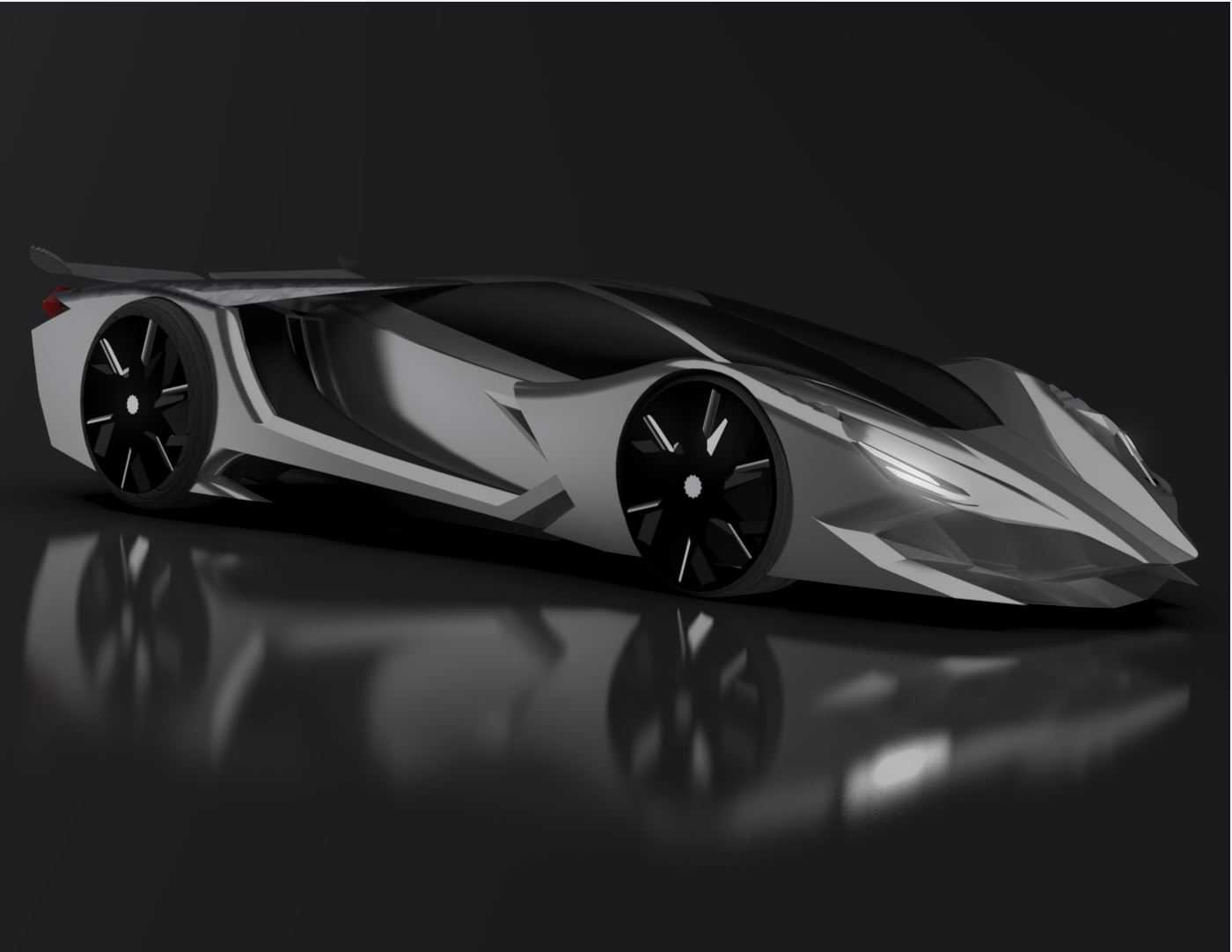

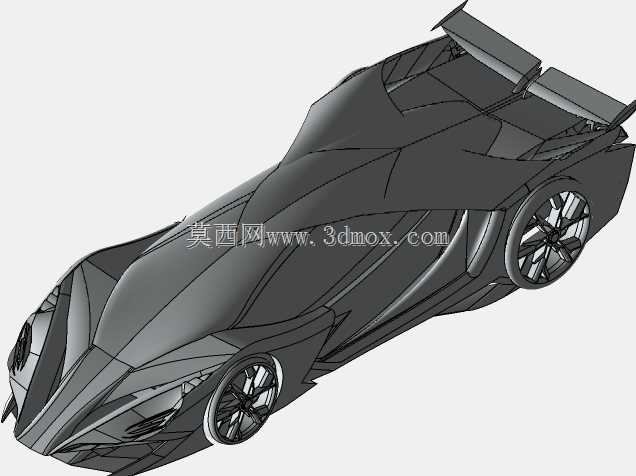

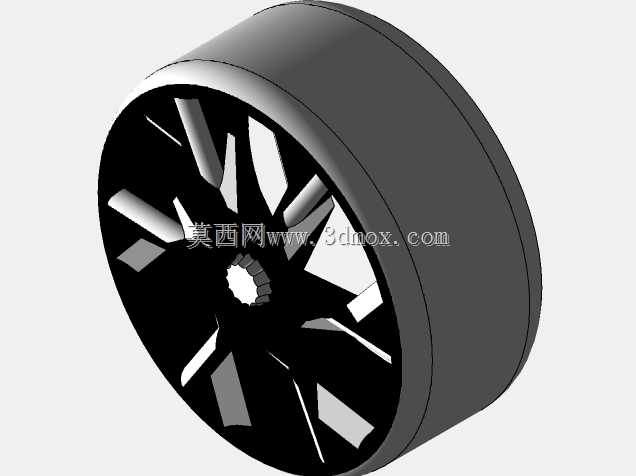

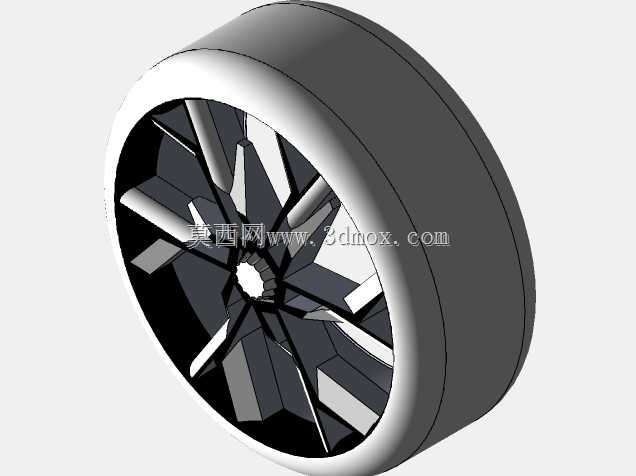

做这款超跑外观结构的时候，最先敲定的是整车空气动力学边界，轮距设定在1980mm，整车长度控制在4700mm，高度压到1080mm，前悬比常规量产超跑缩短120mm，给前扩散器留出足够的气流导入空间，后悬拉长150mm，用来布置主动式尾翼的安装基座与底部扩散器的导流通道，安装边界上要保证轮拱与轮胎在满载转向、悬架压缩到极限位置时仍有25mm以上的安全间隙，避免运动过程中出现干涉。建模阶段先从基准面绘制车身中心对称线开始，先拉出整车的侧面轮廓控制线，重点调整A柱的倾斜角度，把风挡倾角控制在21度，兼顾驾驶员前方视野与迎风面的气流顺滑度，随后绘制前后轮拱的截面控制线，轮拱外沿比轮胎最宽处外扩30mm，既可以容纳宽胎的安装空间，也能形成轮边的气流导流面，减少轮胎转动带来的乱流。车身侧面的折线不是单纯的造型装饰，每一道棱线都对应气流的导向路径，侧裙位置的内凹曲面可以把流经车身侧面的气流导向后扩散器区域，提升高速行驶时的下压力，车头的进气道做了内部分隔，一部分气流导向制动系统给刹车盘散热，另一部分顺着引擎盖的导流槽流向车顶，减少车头的升力。建模过程中会反复调整曲面的G2连续性，尤其是翼子板与车门、侧裙的衔接位置，避免出现曲面折角导致的气流分离，车窗边框做了 flush 齐平设计，和车身曲面保持同一曲率，减少高速行驶时的风噪与风阻。后视镜的安装位置从A柱三角区移到了车门板上，镜壳做了水滴形截面，尾部的尖角可以把气流导向车侧后方，避免气流直接冲击车门把手区域。尾部的尾灯采用贯穿式布局，灯组下方的内凹曲面可以把车底抽出的气流快速导出，配合主动尾翼在不同车速下的角度调整，平衡高速行驶时的前后轴下压力分配。内饰的建模先从驾驶舱的H点定位开始，保证驾驶员坐姿处于半躺状态时，方向盘、踏板的操作行程都符合人机工程学要求，中控台向驾驶员一侧倾斜12度，所有操作按键都布置在手臂可及的范围内，座椅的侧向支撑凸起高度做了40mm的加高，保证高速过弯时可以给驾乘人员提供足够的侧向支撑。整个建模过程中会随时做截面检查，确保每个曲面的厚度均匀，给后续的结构件安装、内外饰件的装配留出足够的空间，轮圈的辐条设计采用了多辐式镂空结构，既可以降低轮圈的重量，也能给刹车系统留出足够的散热通风通道，刹车卡钳的安装位置做了偏心设计，避开转向拉杆的运动轨迹，保证转向全行程内不会出现运动干涉。
