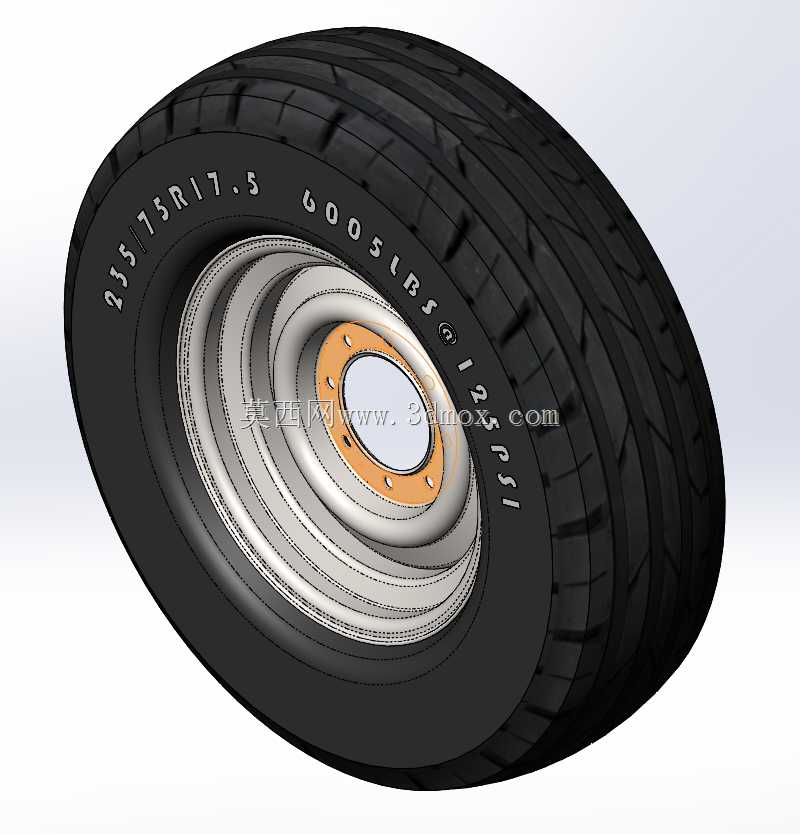

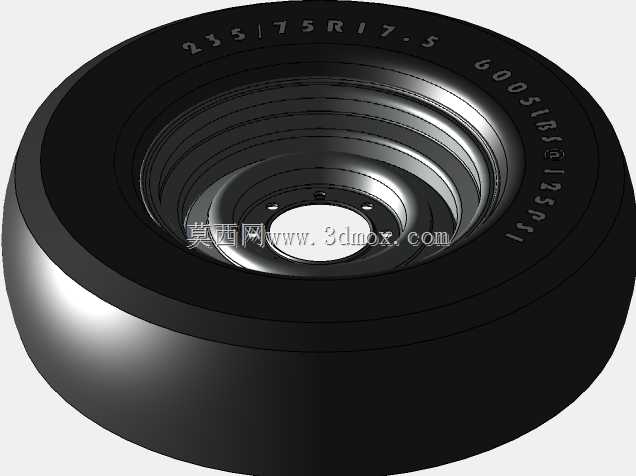

商用车235/75R17.5规格轮胎配钢制车轮总成

这套轮组总成面向中轻型商用车的行走系统需求开发，适配城市物流轻卡、短途客运中巴以及部分专用作业车辆的非驱动桥使用场景，日常承担整车承载、路面冲击缓冲、行驶方向传递的核心功能，轮辋与轮胎的匹配精度直接影响行车安全与轮胎使用寿命。设计阶段首先锁定轮胎的规格边界，235/75R17.5的轮胎断面宽度为235mm，扁平比75%意味着胎侧高度为断面宽度的75%，适配17.5英寸直径的轮辋，配套的6.5宽度轮辋匹配17.5x6.75HC的安装规格，轮辋的安装孔分布圆、中心定位孔尺寸严格对应车桥轮毂的安装基准，避免装车后出现轮辋跳动、螺栓受力不均的问题。建模时先从轮胎的基础轮廓入手，先绘制轮胎断面的二维草图，标注出胎面宽度、胎侧弧度、胎圈安装位的尺寸，通过回转命令生成轮胎的基体曲面，之后在胎面区域绘制纵向排水槽与横向防滑花纹的截面轮廓，采用阵列、投影切除的方式生成完整的胎面花纹，胎侧的标识字符通过包覆命令贴合到胎侧曲面，还原真实轮胎的标识细节。轮辋部分采用多段回转特征组合建模，先完成轮辋本体的滚压成型轮廓，区分出胎圈座、轮缘、槽底的结构，再单独建模轮辐部分，绘制辐板的安装孔、通风孔轮廓，通过拉伸切除生成孔位，轮辐与轮辋的焊接贴合面做贴合约束，中心的安装定位凸台严格按照车桥轮毂的配合尺寸设定公差，最后在轮辐与轮辋的连接区域添加焊接示意特征，还原实际生产的装配工艺。建模过程中需要重点校核轮胎与轮辋的配合过盈量，胎圈与轮辋胎圈座的贴合面要保证完全接触，避免后续做装配干涉检查时出现错位，同时预留出轮胎充气后的形变量空间，轮辋的螺栓孔位置要与车桥轮毂的螺栓分布完全对应，中心孔的配合间隙控制在合理范围，保证装车时的定位精度。这套轮组的三维模型可用于商用车底盘的行走系统装配校验、轮胎与周边挡泥板、转向拉杆的间隙校核，也可用于维修配件的选型参考，建模时还原了轮胎的橡胶质感与轮辋的金属表面特征，胎面花纹的深度、轮辋的壁厚都按照实际量产件的参数设定，能直接用于虚拟装配场景的干涉检查与运动仿真。
