桌面便携空气净化器外观结构设计

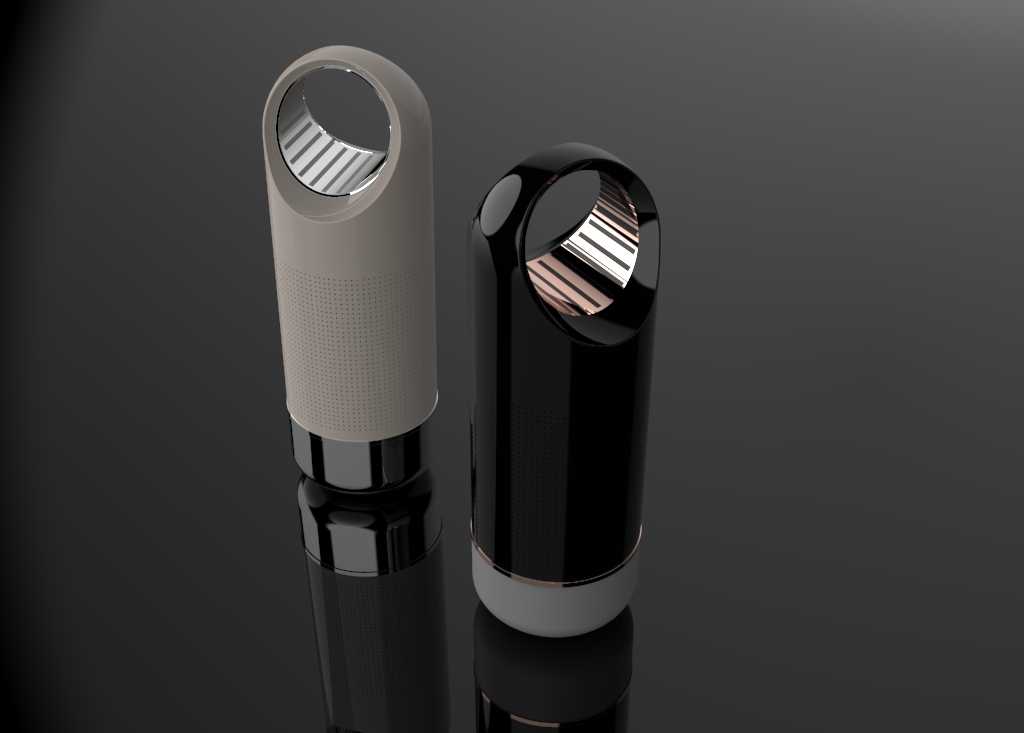

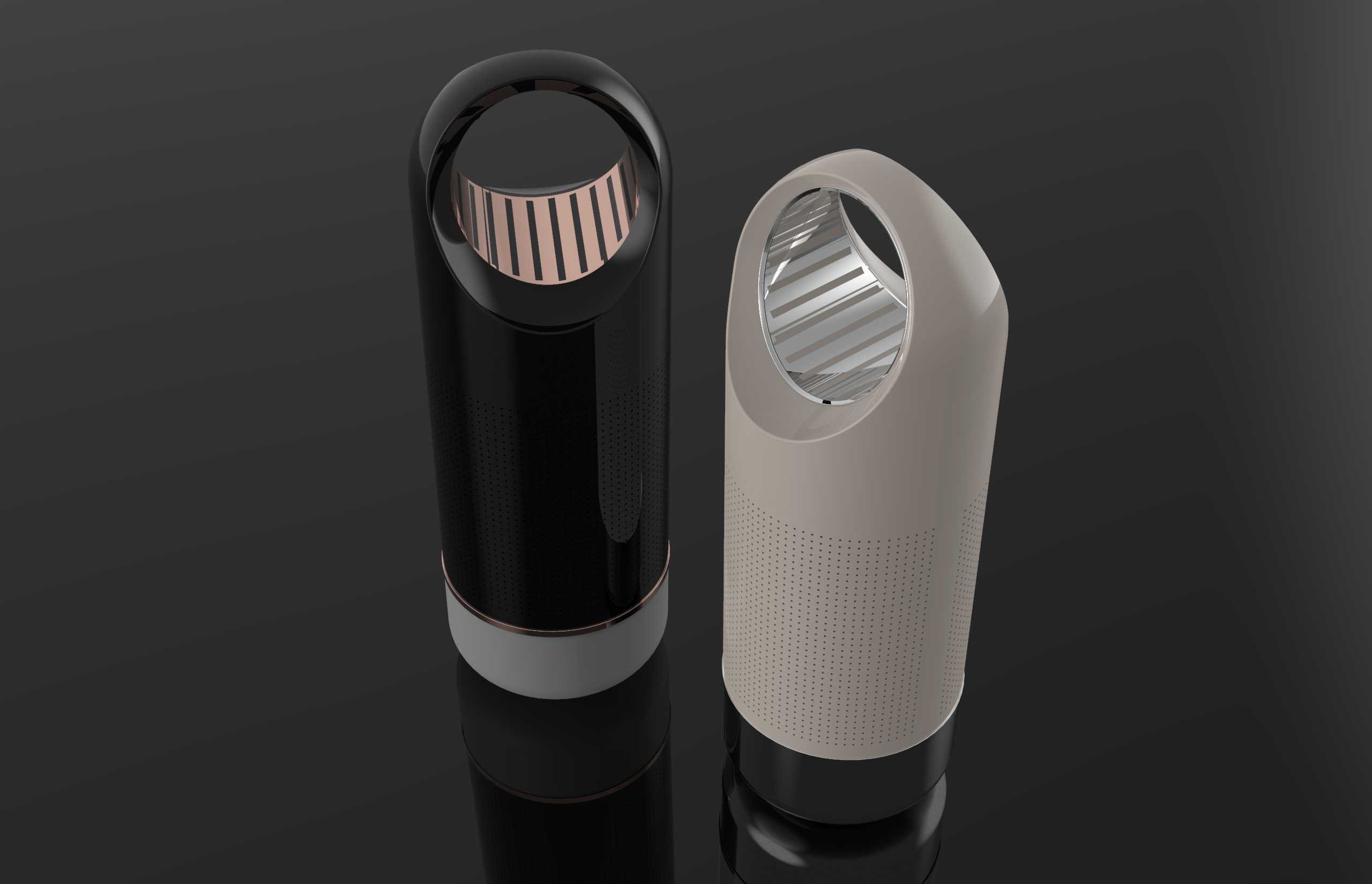

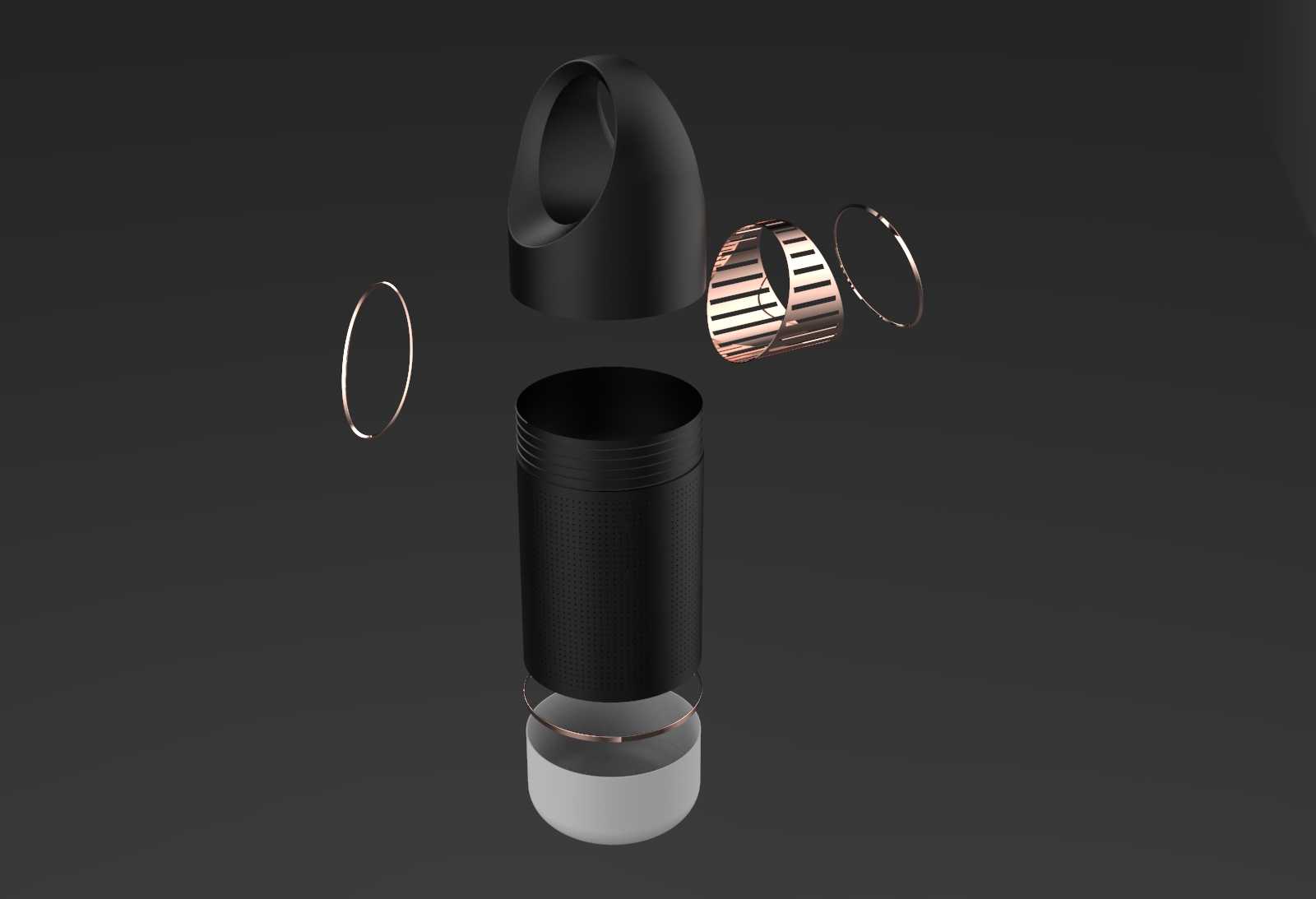

这款便携空气净化器主要面向桌面办公、车载、小型卧室这类小空间空气净化场景，核心作用是对局部密闭空间内的空气进行循环过滤，吸附浮尘、异味，提升小范围内的空气质量，适配单人近距离使用的需求，不需要覆盖大空间的风量，更侧重运行静音与摆放适配性。从功能特性来看，设备采用立式筒状结构，下部进风上部出风的风道设计，进风区域布置细密格栅，既可以阻挡大体积杂物进入滤芯舱，也能均匀分配进风气流，降低风阻带来的运行噪音；上部出风区域做斜切开口设计，出风方向斜向上方，避免直吹人体造成不适，同时能让净化后的空气顺着室内对流路径扩散，提升局部循环效率。设计过程中优先考虑手持便携的使用需求，整机做圆润无棱角处理，外壳曲面过渡顺滑，握持时不会硌手，机身直径控制在70mm以内，整体高度不超过200mm，放置在桌面不会占用过多办公空间，车载放置在杯架位置也能适配常规杯架的安装边界，不会出现晃动干涉的问题。建模阶段先绘制整体轮廓的旋转曲面，确定机身的基础曲率，再拆分上下壳体的分型线，分型线设置在机身中下部的装饰环位置，既可以隐藏装配接缝，也能通过不同材质的配色区分机身功能区域；进风格栅部分先绘制单个格栅的截面轮廓，通过阵列命令沿筒身曲面排布，保证格栅间隙均匀一致，同时做0.5mm的圆角处理，避免注塑生产时出现锐边缺陷；上部出风的斜切结构通过曲面修剪完成，内部预留出风导风筋的安装位置，导风筋做15度倾斜角，引导出风方向的同时打散集中气流，降低出风噪音。建模完成后需要检查各部件的装配间隙，上下壳体的止口配合预留0.15mm的装配公差，滤芯舱的尺寸匹配常规圆柱形复合滤芯的安装尺寸，保证后续结构件开模后可以顺利装配，电池仓设置在机身底部，搭配可拆卸底盖，方便后期更换电池或者维护滤芯，底盖做防滑胶圈的安装槽，放置在光滑桌面时不会出现滑动移位的问题。
