迷彩涂装工业大容量垃圾箱结构设计

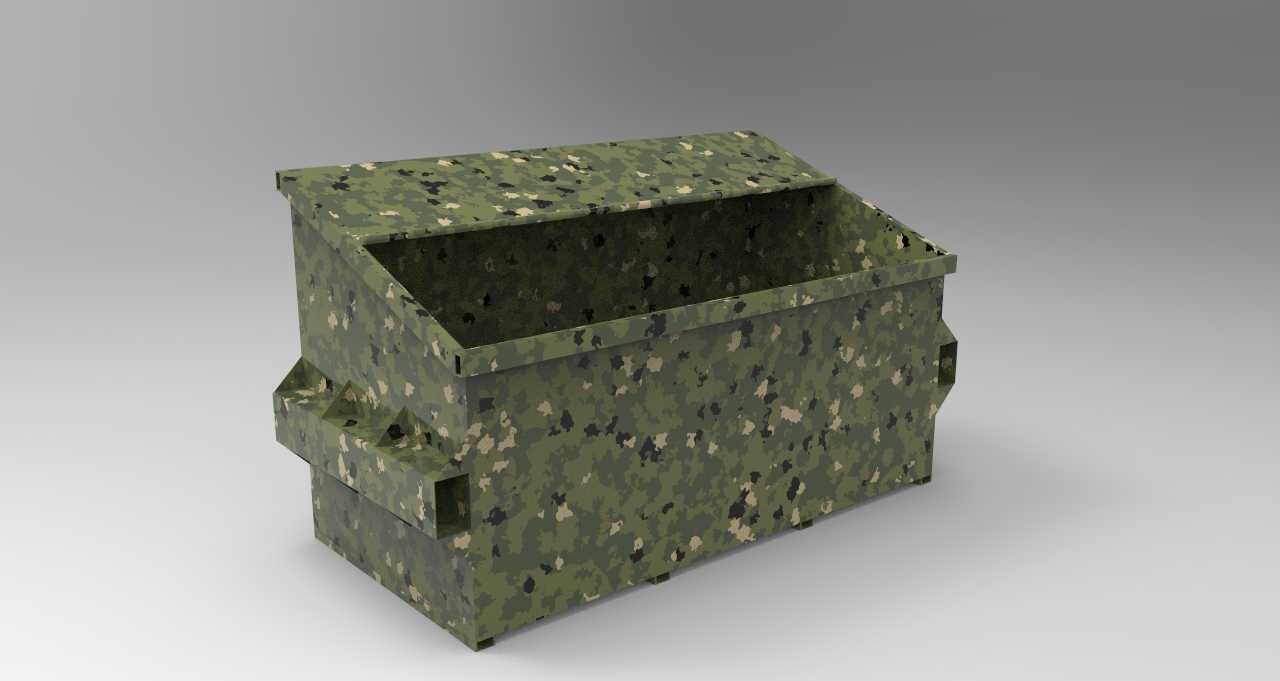

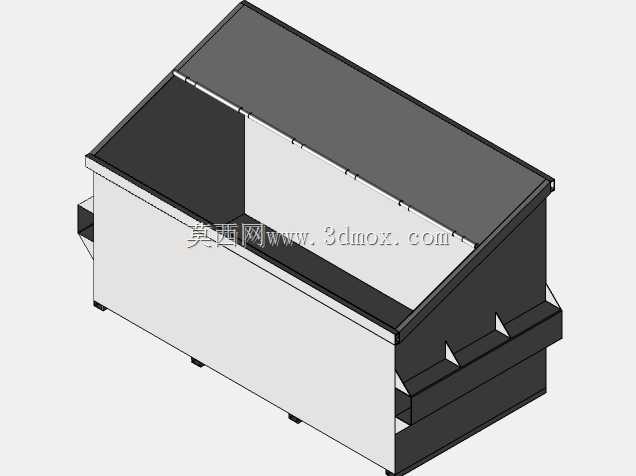

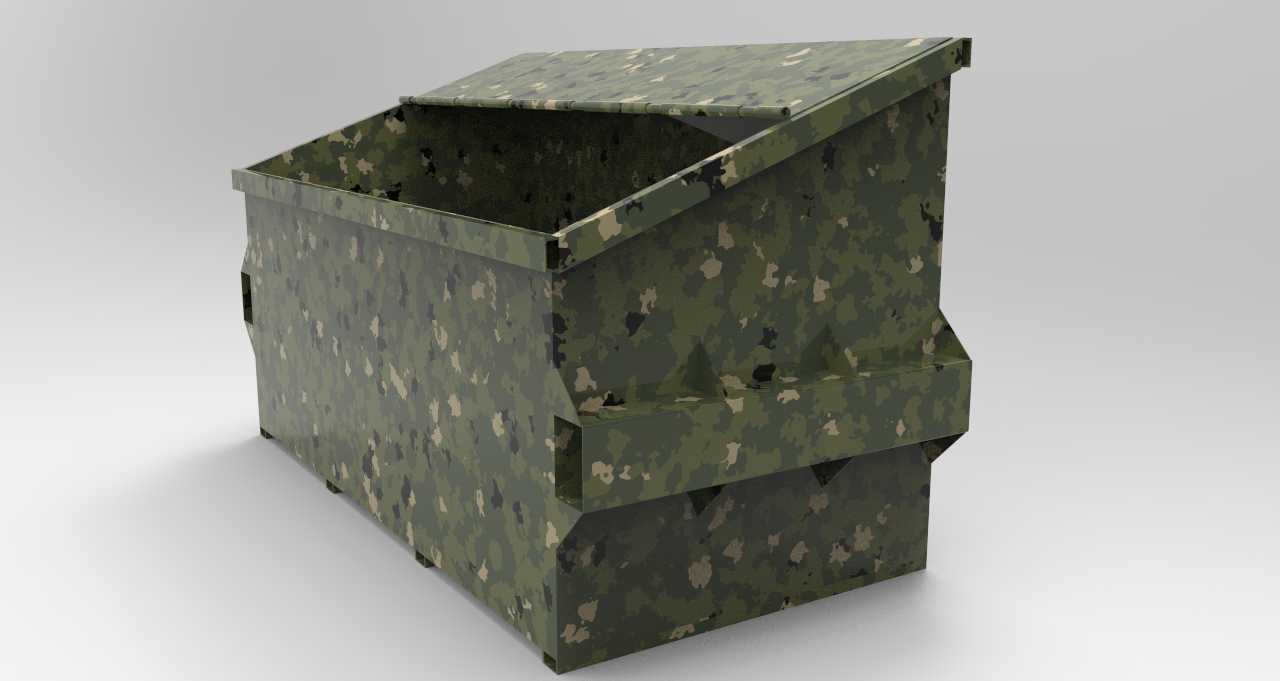

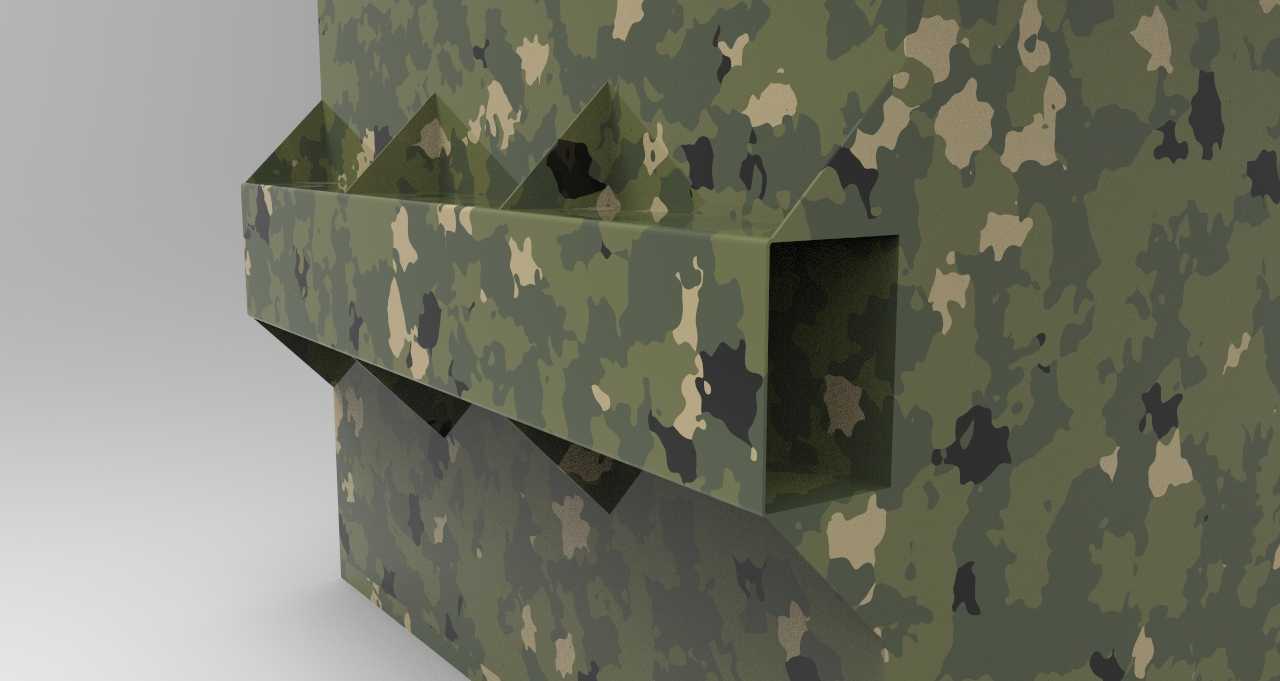

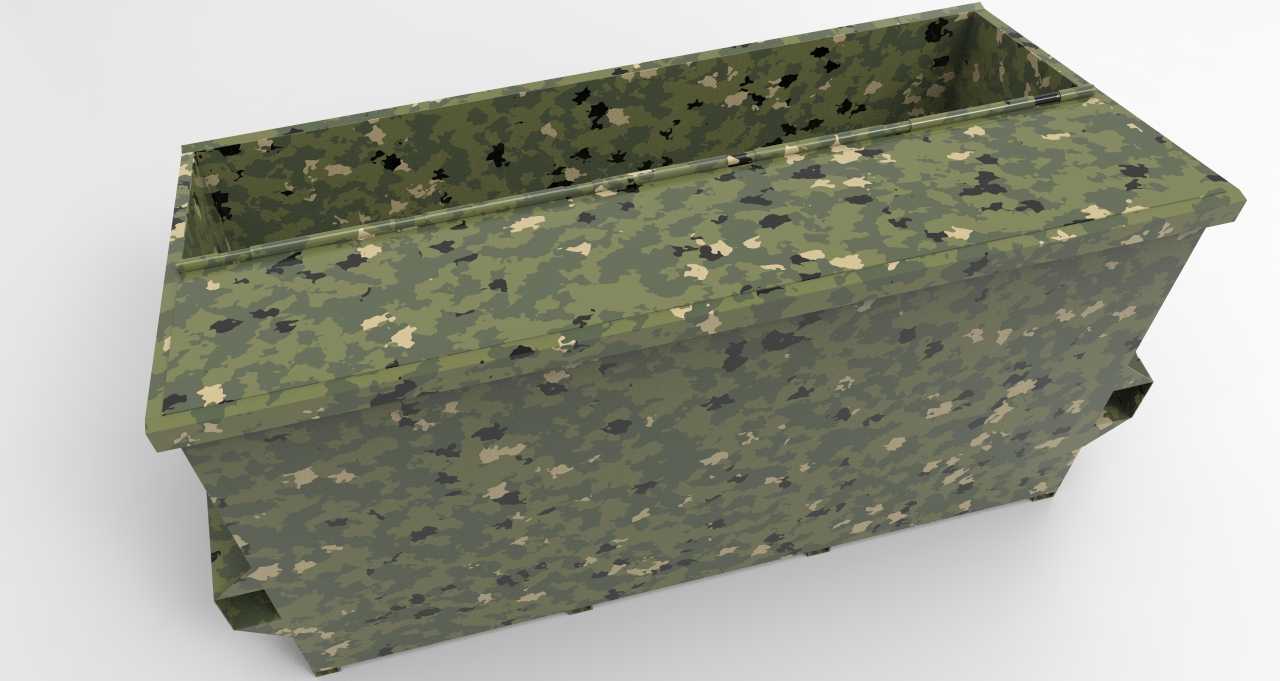

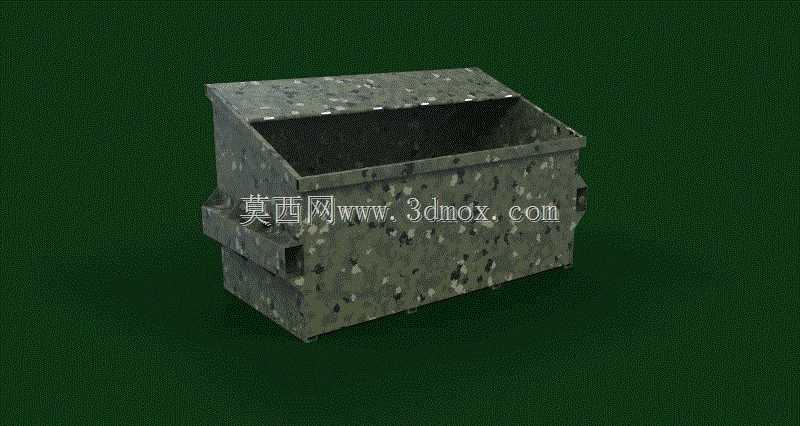

这款迷彩涂装的工业垃圾箱，主要面向厂区中转、户外作业点位、野外施工场地的固废临时收纳场景设计，区别于民用小型垃圾桶，其整体采用大开口敞式结构，单次可容纳大体积生产边角料、施工废弃物，无需频繁清运就能满足单作业点位1-2天的固废暂存需求。从结构设计逻辑来看，箱体采用双层叠合式加强结构，侧壁预留的凸起挂耳是核心功能结构，既可以配合叉车臂完成整箱转运，也能和配套的清运车辆挂接机构匹配，实现箱体的自动倾倒，不需要人工搬运卸料，大幅降低户外作业场景下的清运人力成本。箱体底部做了加厚承托边，放置在不平整的砂石、泥土地面时，能分散箱体满载时的整体重量，避免局部应力集中导致的箱体底部变形，侧壁的外翻卷边结构，一方面提升了箱体上口的结构强度，避免重物投入时砸变形敞口边缘，另一方面也能在多个箱体叠放时起到定位限位作用，空箱存储运输时可以嵌套叠放，节省仓储与转运空间。建模阶段先从整体轮廓入手，先绘制箱体的外轮廓基准面，确定长宽高的安装边界，整体尺寸适配常规3吨叉车的作业臂距，挂耳的中心距严格匹配通用清运车的挂接尺寸，避免出现加工后无法和现有清运设备适配的问题。完成外轮廓后拆分侧壁、底板、挂耳、加强筋等独立特征，先做单侧侧壁的结构建模，通过镜像命令完成对称侧的结构生成，再对挂耳位置做局部加厚处理，因为挂耳是整箱受力最集中的位置，建模时特意在挂耳和侧壁连接位置做了圆弧过渡，减少应力集中带来的开裂风险。箱体表面的迷彩纹理是在结构建模完成后，通过外观贴图功能附着在实体表面，不影响整体结构尺寸的标注与工程图导出，方便后续做钣金展开下料。实际使用中，这款箱体的敞口设计无额外遮挡，大尺寸的施工废料、包装废弃物都可以直接投入，不会出现卡滞问题，金属材质的箱体耐磕碰、抗腐蚀，能适应户外暴晒、降雨的复杂工况，迷彩涂装也能适配野外驻训、林区作业等特殊场景的视觉需求，不会因为箱体颜色过于突兀影响场地整体视觉效果。建模过程中特意对箱体的壁厚做了参数化关联，后续如果需要调整不同载重等级的箱体规格，只需要修改壁厚参数就能快速生成对应规格的模型，不需要重新绘制整体结构，大幅提升同系列产品的设计效率。
