商用健身房配套哑铃及力量训练器械设计

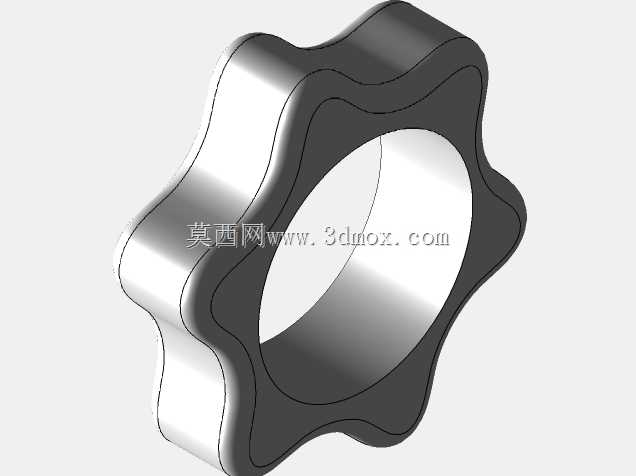

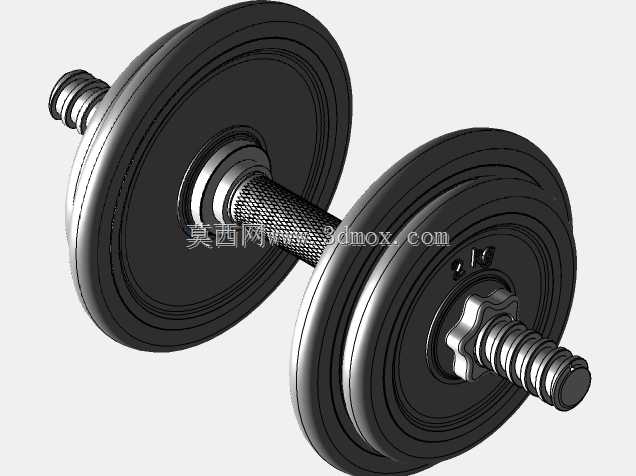

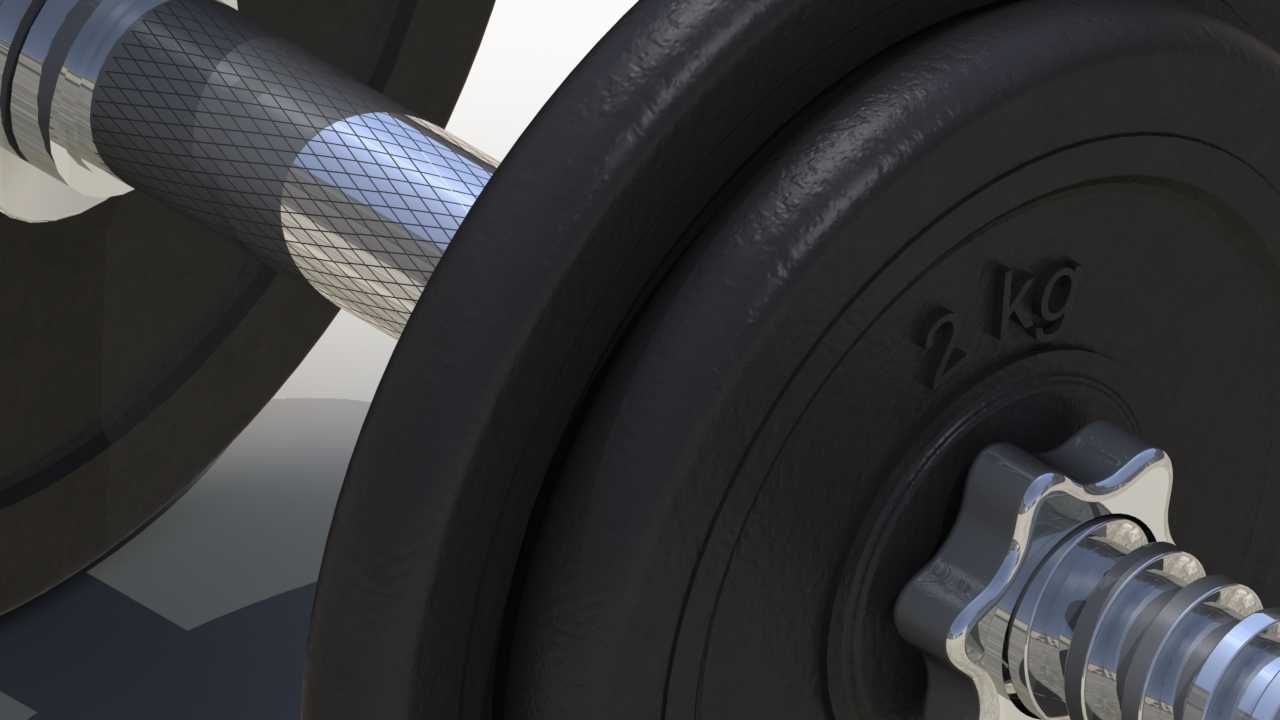

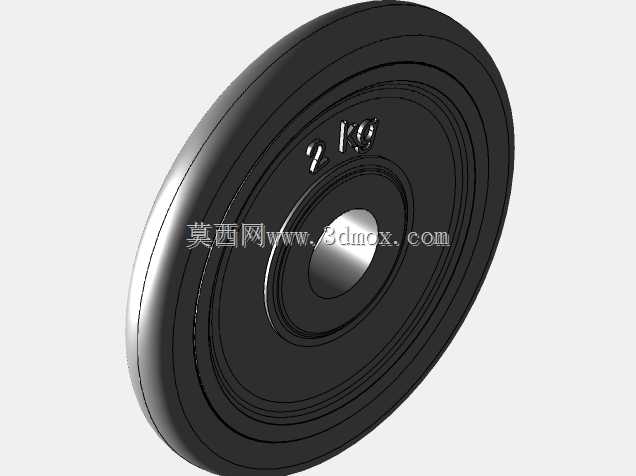

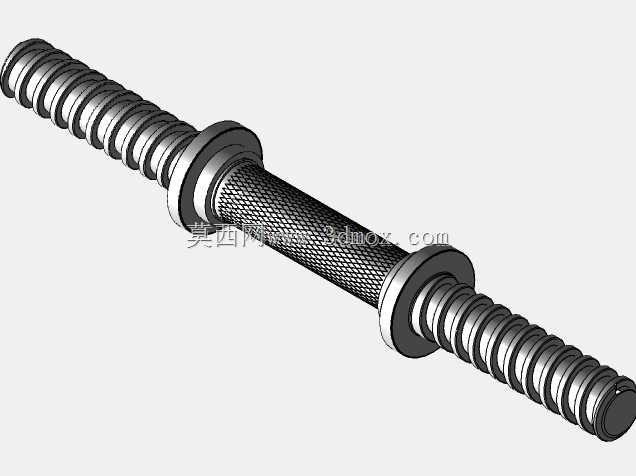

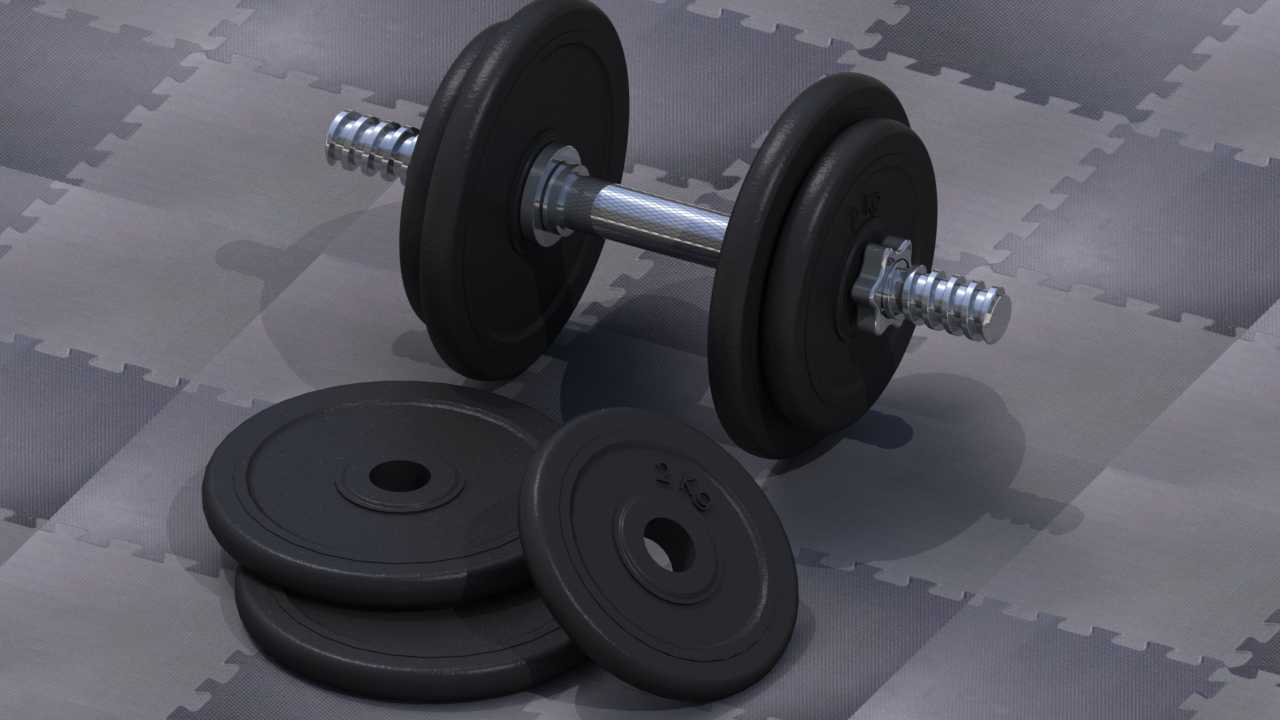

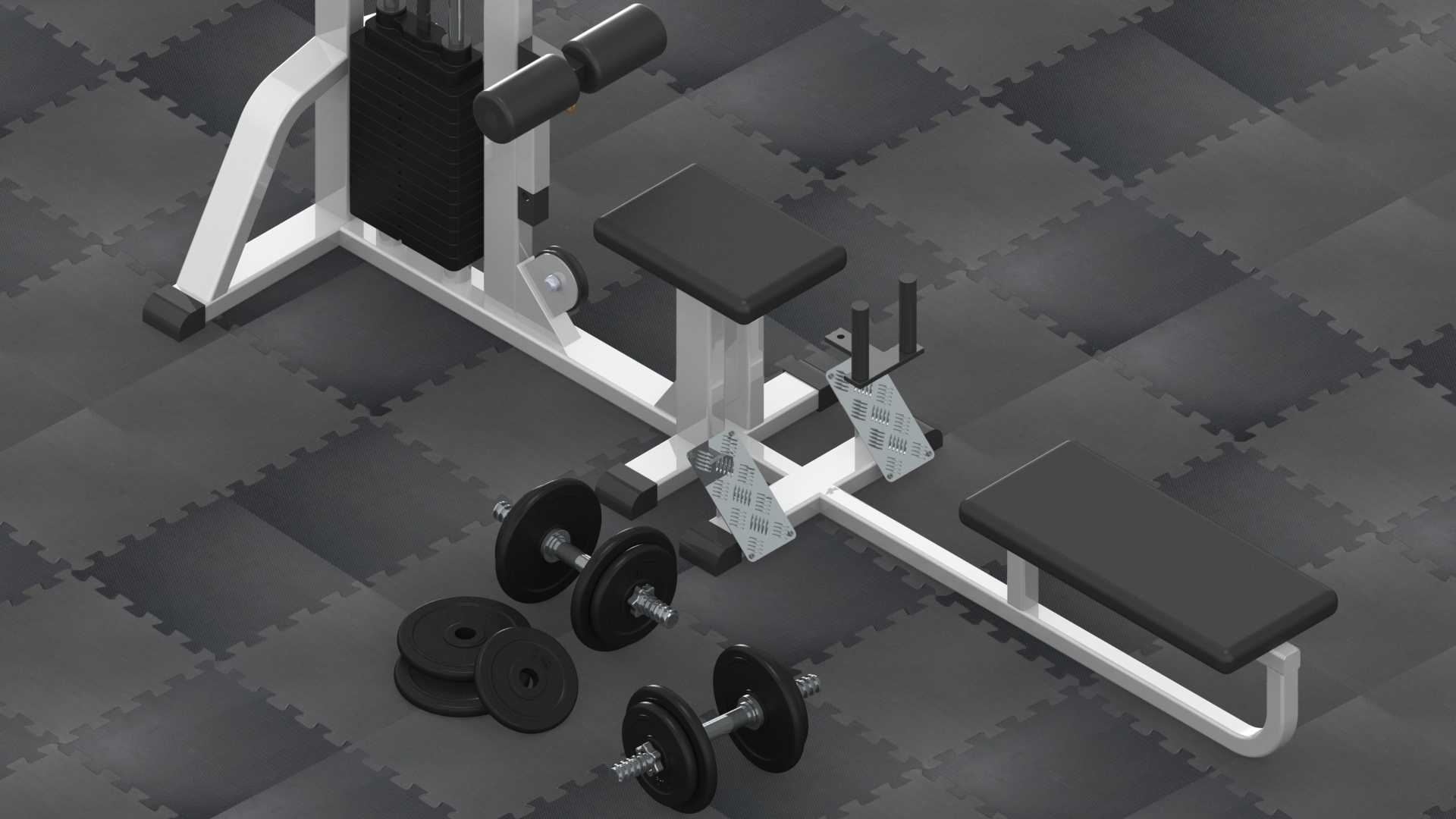

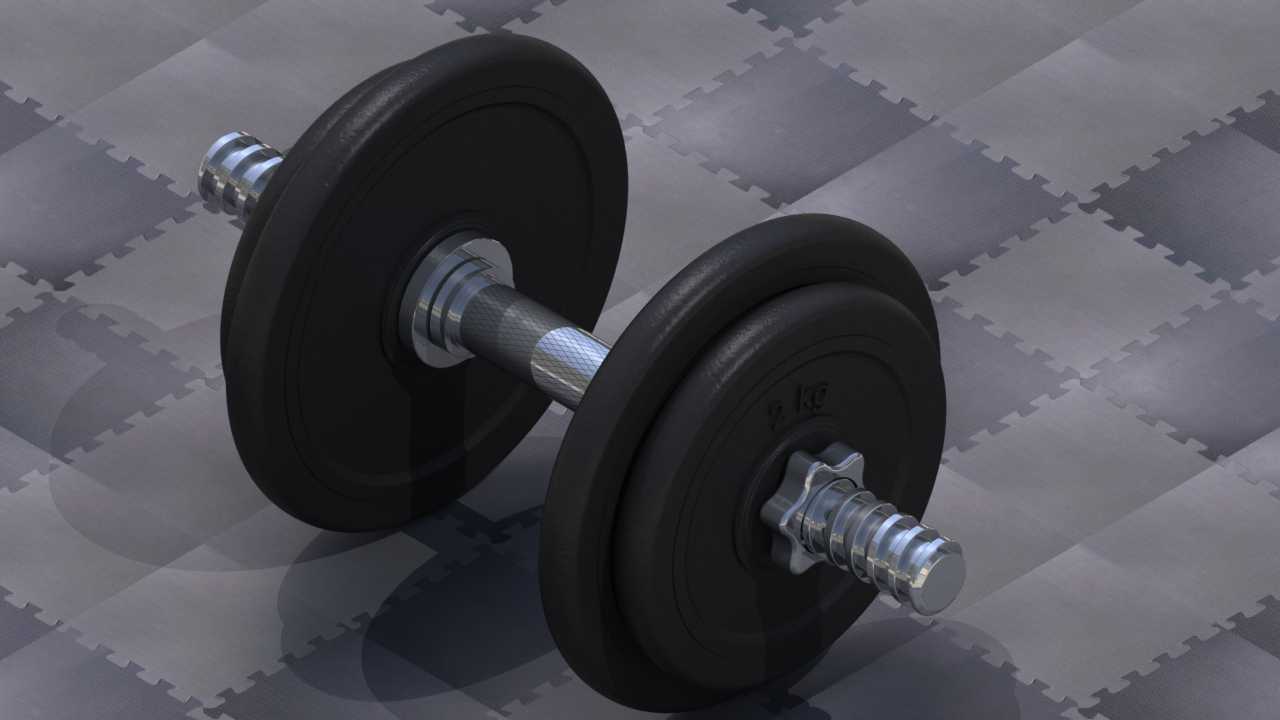

这套模型还原的是商用健身场景下的固定力量训练配套器械组，核心包含可调节配重的综合训练架、平卧/上斜两用训练凳以及多规格固定重量哑铃，主要落地于商业健身房、企业员工健身区、高校体能训练室这类高频使用的力量训练场景，用来满足上肢推、拉、弯举以及核心稳定类的抗阻训练需求。做这套模型的时候，最先敲定的是整体安装边界，整套器械组占地长度控制在2.2米，宽度1.6米，预留出训练时人员站位、哑铃取放的安全操作空间，避免训练过程中肢体与器械框架发生磕碰，地面适配常规2cm厚度的橡胶拼接健身地垫，框架底部的可调脚垫可以适配地面5mm以内的平整度误差，不需要额外做地面预埋固定。建模过程先从主体框架入手，采用40*80mm的标准矩形钢管搭建主承力结构，先绘制框架的三维草图标注各段管材的切割角度、焊接点位，再通过拉伸凸台生成管材实体，对焊接位置做1.5mm的圆角处理模拟实际焊接的焊道过渡，避免应力集中的直角结构。配重块部分采用标准5kg每片的堆叠式设计，总配重覆盖80kg的训练负载，配重导杆采用直径20mm的光轴，建模时单独做了导杆与配重块安装孔的0.2mm间隙配合，保证配重滑动顺畅无卡滞，插销定位孔的间距统一为25mm，匹配常规商用器械的配重调节精度。训练凳的座面与靠背采用高密度发泡层外包防滑皮革的结构，建模时先做内部的多层板承托基板，再通过曲面加厚生成发泡层与皮革包覆层，靠背的调节档位做了5档角度锁定，从0度平卧到75度上斜全覆盖，调节机构采用弹簧插销定位，操作时单手握持拨杆即可完成角度切换。配套的哑铃覆盖2.5kg到20kg的常用重量段，哑铃杆采用直径28mm的滚花握杆，建模时对握杆表面的滚花纹理做了简化的阵列特征处理，既还原外观质感又不会占用过多模型运算资源，哑铃片的固定采用橡胶锁紧圈，避免训练过程中铃片松动移位。整套模型的装配过程严格按照实际生产的装配顺序做配合约束，框架部分采用焊接固定约束，活动部件比如配重滑动架、靠背调节机构保留合理的活动自由度，方便后续做机构运动仿真验证，检查各部件运动过程中是否存在干涉问题，比如配重块上下滑动时是否会剐蹭框架管材，凳面调节时是否会与主架发生碰撞，提前规避实际生产装配后出现的功能问题。
