世界地图造型时钟装饰摆件结构设计

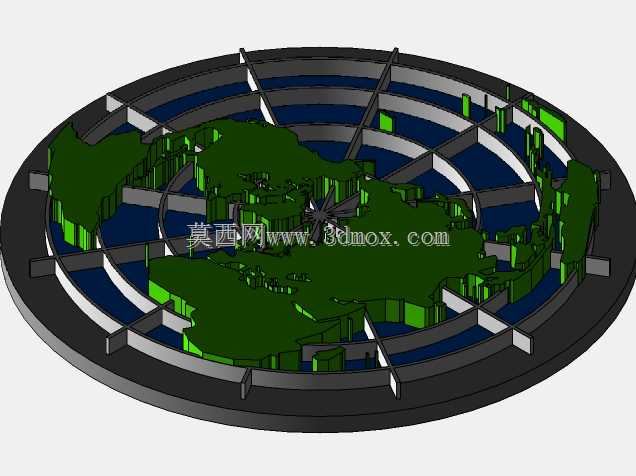

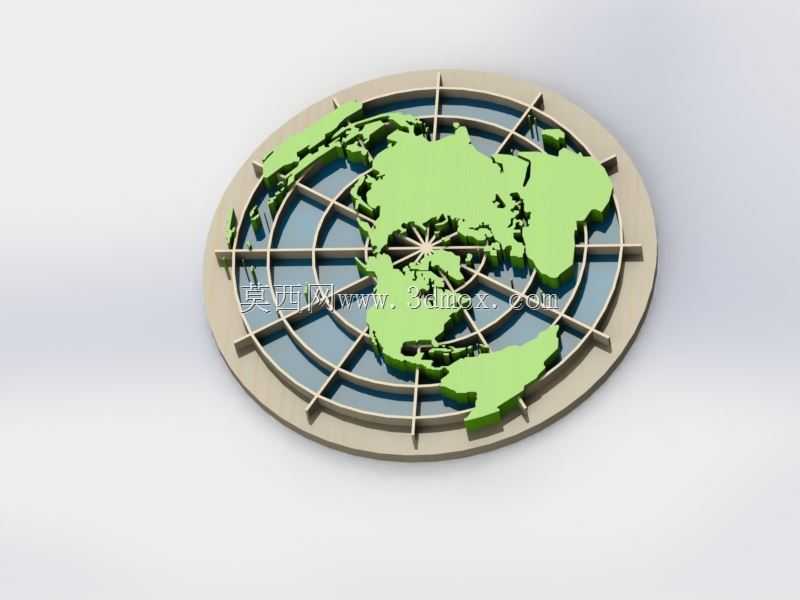

做这个造型的初衷，是想把常规平面世界地图做成立体可实用的装饰件，最终落地成可加装时钟机芯的摆件，既可以放在桌面当软装，也能挂在墙面做主题装饰，适配书房、公共办公区、地理主题展馆这类场景。从结构设计角度看，整个摆件采用圆盘式基底，外圈做等宽环形边框，内部用放射状辐条做支撑，辐条从中心时钟安装位向外延伸到外圈边框，既还原了地球仪的经纬网格视觉效果，也能给凸起的大陆板块提供足够的结构支撑，避免薄型立体结构出现翘曲变形。大陆板块采用等厚凸起设计，凸起高度控制在5mm，既保证立体触感，也不会因为突出过多导致积灰难清理，板块边缘做0.5mm圆角过渡，没有尖锐棱角，日常擦拭或者挪动的时候不会划伤手。中心预留的标准时钟机芯安装位，直径适配市面上通用的8mm轴径石英机芯，安装深度12mm，刚好能把机芯完全藏在圆盘背面的沉槽里，背面做两个对称的挂孔，同时预留三个均匀分布的脚垫安装位，兼顾壁挂和桌面摆放两种使用需求，整体外圆直径控制在300mm，厚度18mm，不管是挂在墙面还是摆在桌面，都不会占用过多空间，尺寸适配常规家居和办公场景的装饰比例。建模的时候先在草图里绘制世界地图的大陆轮廓，这里要注意把板块之间的衔接处做适当简化，去掉过于细碎的岛屿轮廓，避免后续加工的时候出现薄壁断裂的问题，然后绘制外圈圆环和放射状辐条的草图，所有辐条宽度统一为4mm，保证视觉上的规整度。接着用拉伸凸台做出基底圆盘和辐条结构，再对大陆板块轮廓做拉伸凸台，设置好凸起高度，之后对所有外露棱边做圆角处理，中心位置拉伸切除出机芯安装沉孔，背面绘制挂孔和脚垫槽的特征，最后给不同结构面分配对应材质，大陆板块用哑光绿色材质，辐条和外圈用浅米色哑光材质，基底镂空部分用半透浅蓝色模拟海洋效果，渲染的时候调整光线角度，突出立体结构的层次感。整个结构没有复杂的装配关系，一体成型即可加工，不管是3D打印还是做注塑开模都能实现，结构强度足够日常使用，不会因为轻微磕碰出现结构损坏，时钟机芯的安装和更换都很方便，不需要额外工具就能完成拆装。
