低温差斯特林动力装置结构设计

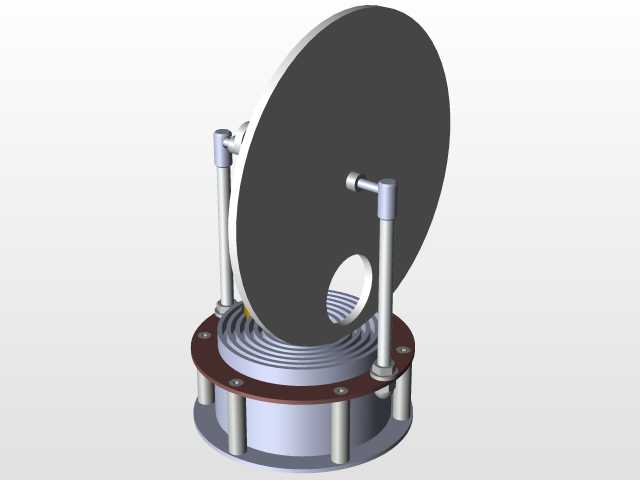

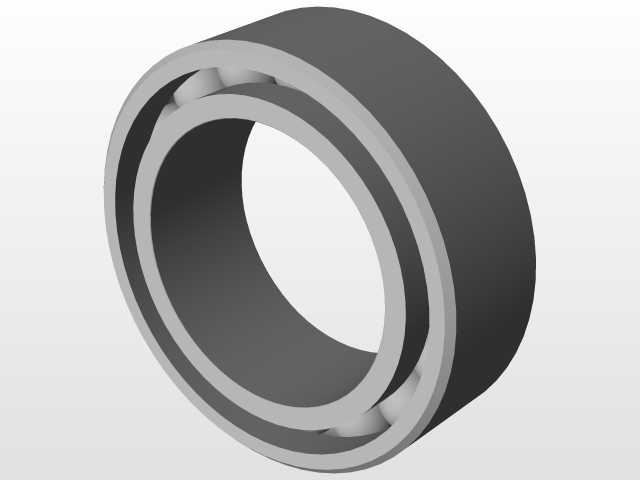

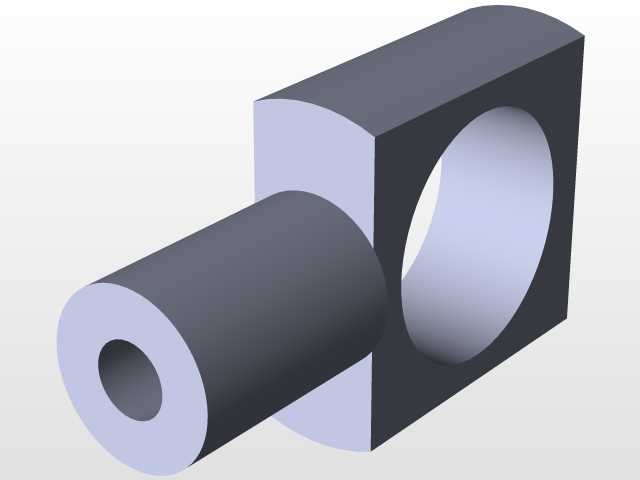

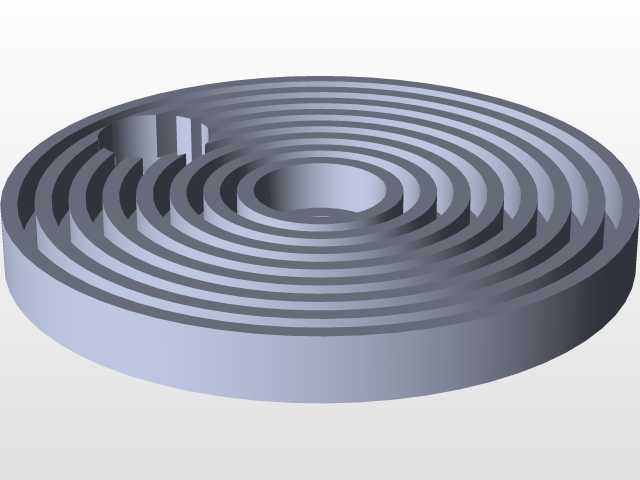

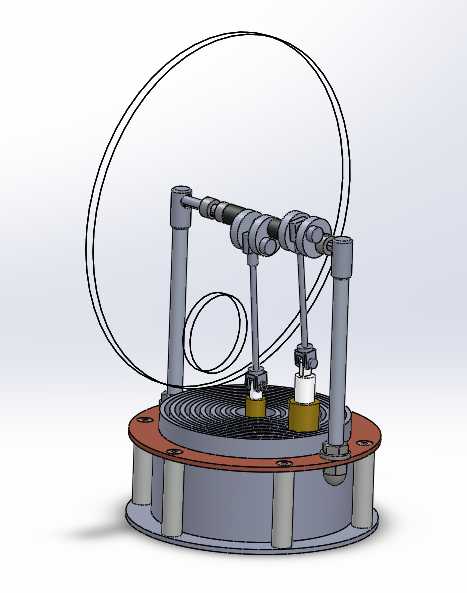

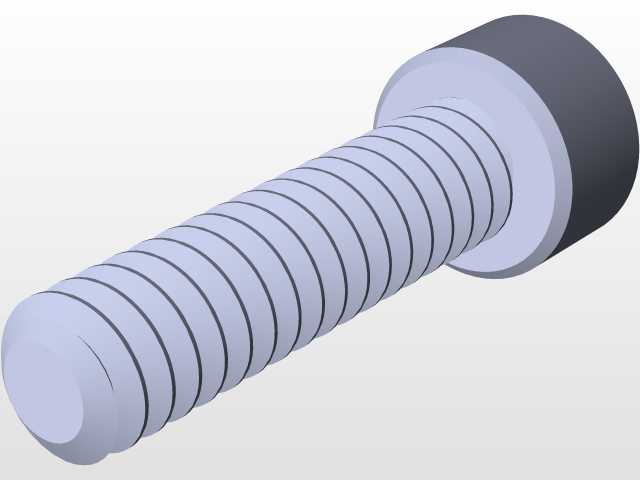

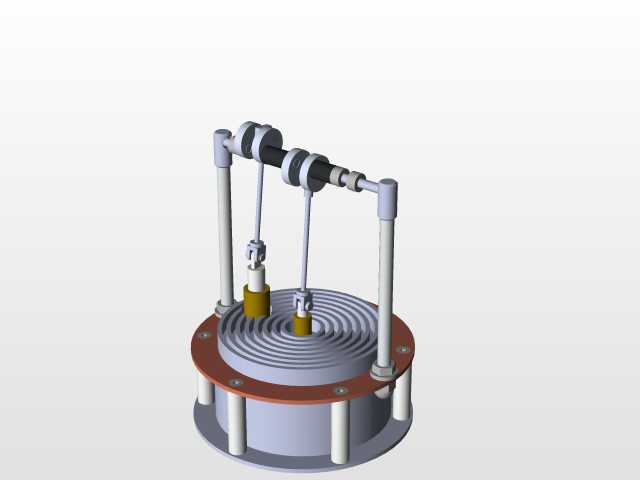

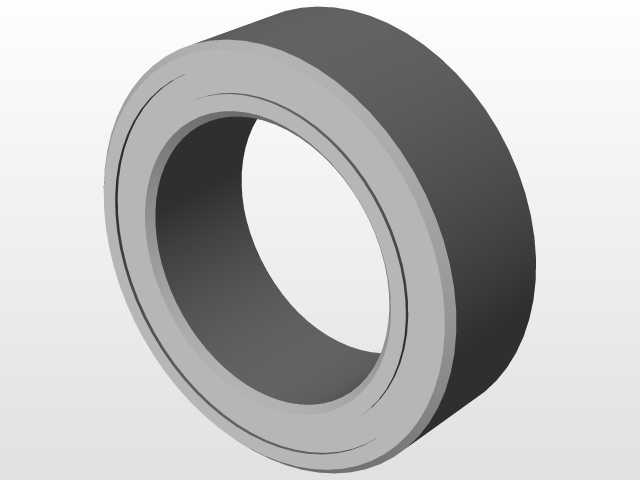

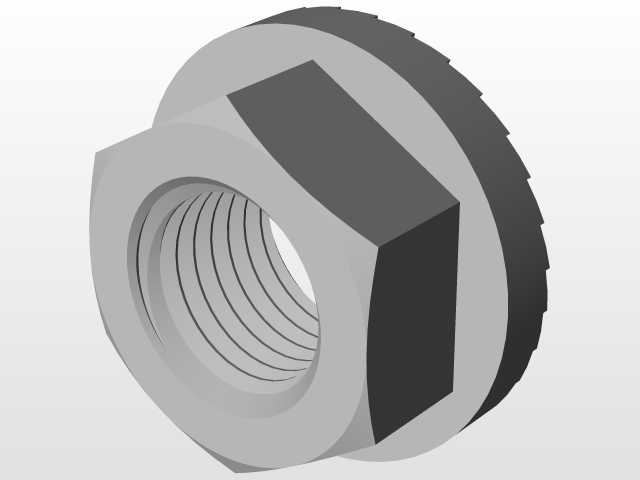

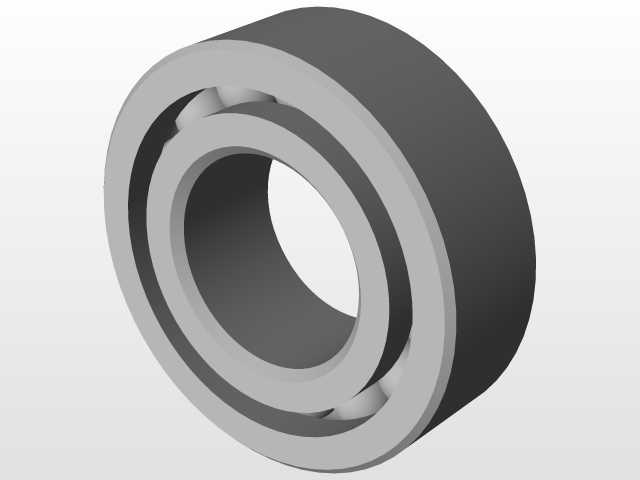

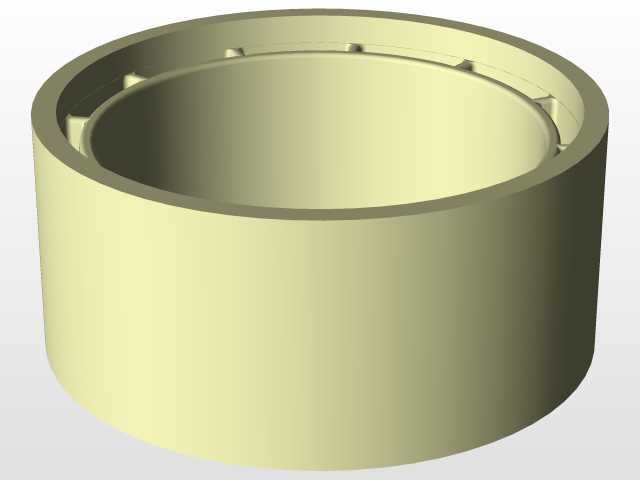

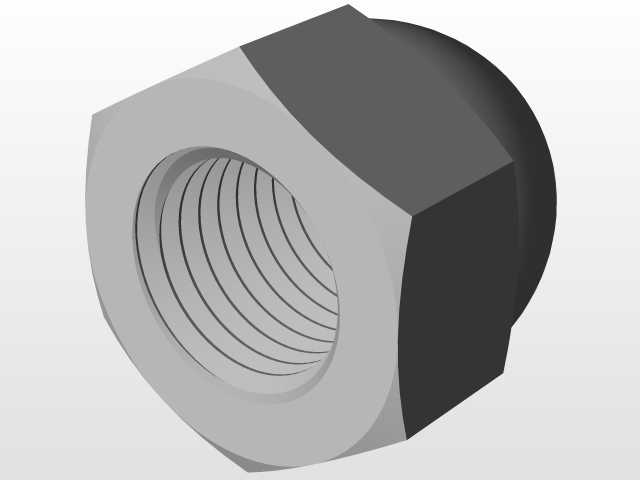

这款低温差斯特林动力装置，主要面向低品位热能回收利用场景、物理教学演示场景以及小型动力科普实验场景设计，能够在较低的温度差条件下实现热能向机械能的转换，无需依赖高品位燃料燃烧提供的高温热源，可适配温水、阳光直射面、低温余热排放面等多种低品位热源完成动力输出，在科普教具、微型余热回收试验、小型趣味动力装置搭建领域有着较高的实用价值。装置整体采用立式同轴布局，底部为圆形储热基座结构，基座外圈设置环形法兰安装边，均匀分布的安装孔位可满足装置在试验台、展示架上的固定需求，基座内部预留热交换腔空间，能够充分承接热源传递的热量，为内部工作介质的热胀冷缩提供稳定的温度场环境。基座上方对称布置两根竖向支撑立柱，承担上部传动机构的承重与定位功能，立柱与基座法兰采用可拆卸连接结构，便于后期维护拆解与零件更换。核心动力转换部分设置双作用置换活塞与动力活塞组件，活塞与缸体之间采用精密间隙配合，搭配密封垫圈结构减少工作介质泄漏，保证热转换效率；传动系统采用曲柄连杆结构，将活塞的往复直线运动转换为曲轴的旋转运动，曲轴两端通过轴承座固定在支撑立柱顶端，旋转端可外接飞轮、小型发电组件、传动演示轮等负载，实现动力的对外输出。设计过程中充分考虑了低温差工况下的动力输出特性，通过优化活塞行程、曲轴偏心距、热交换腔容积的匹配关系，降低装置运转的启动温差阈值，同时对各运动副的摩擦阻力进行优化，选用低摩擦系数的配合面设计，保证装置在微小温差下即可顺利启动运转。装置整体外形为圆柱立式结构，底部基座直径适配常规实验台摆放空间，整体高度满足教学展示时的可视需求，所有外露运动部件均预留安全操作间隙，安装时仅需保证底部基座与热源表面充分贴合、支撑立柱处于垂直状态即可正常工作，无需复杂的管路连接与辅助配套设施，既可以作为热能动力工程的教学演示教具，帮助学习者直观理解外燃式热机的工作原理，也可作为小型低品位热能回收的试验载体，为微型温差动力装置的优化设计提供可靠的结构参考。
