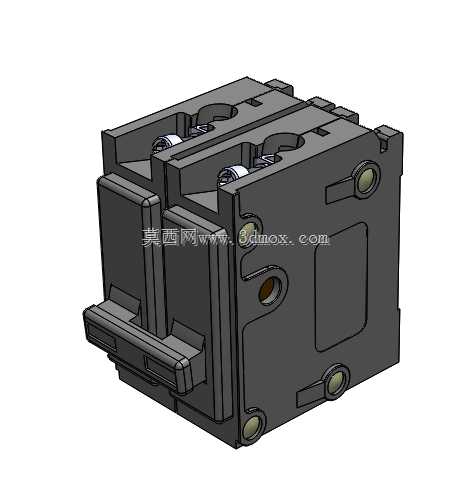

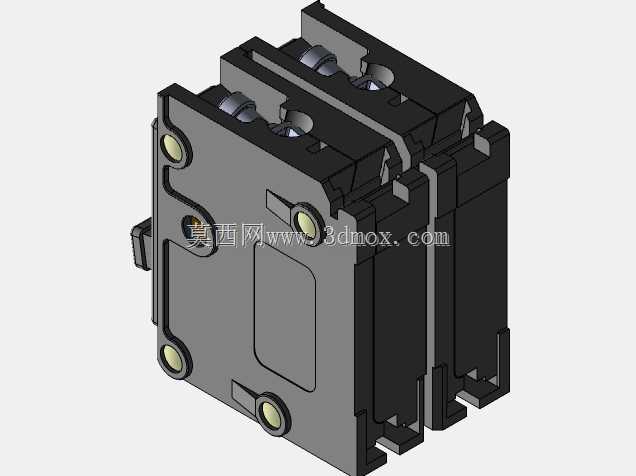

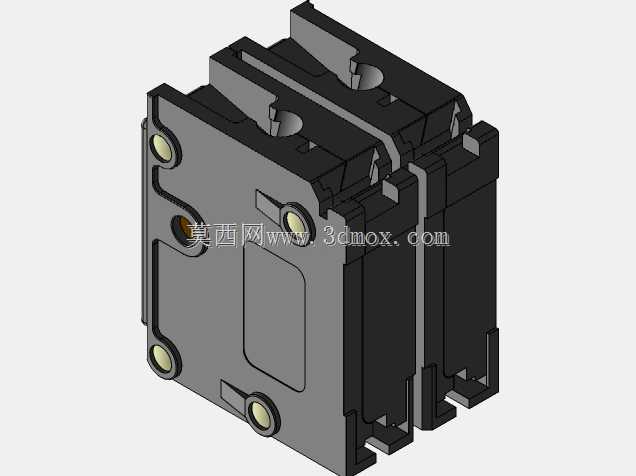

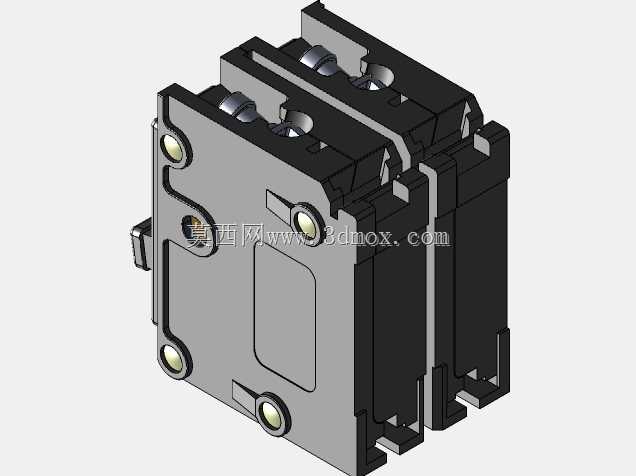

伊顿BR240双极断路器结构设计

　　在民用住宅配电、小型商业建筑进线回路以及工业现场末端二级配电场景中，双极断路器是同时切断火线与零线、避免单线断电带来触电隐患的核心保护元件，伊顿BR240这款双极断路器的三维结构设计，完全贴合北美住宅配电系统240V分支回路的安装使用需求，常见于户内配电箱内为空调、电烤箱这类大功率240V用电设备提供过载与短路保护。从实际安装边界来看，这款断路器采用标准导轨卡装结构，整体宽度对应两个单极1P断路器的模数尺寸，壳体总宽度约72mm，高度适配常规配电箱内的安装空间，深度方向预留了足够的接线端子操作空间，进出线端的接线螺丝位置与常规配电箱内的母排排布完全匹配，安装时无需额外调整母排位置，直接卡装在DIN导轨上即可完成机械固定，接线时上下端的端子防护结构可以避免施工时螺丝刀误触相邻带电回路，降低施工触电风险。

　　从功能特性设计上，这款双极断路器采用两极联动操作结构，操作手柄的联动机构经过公差匹配设计，保证分合闸时两极触点同步动作，不会出现单极先分断或者单极闭合的情况，有效避免零线端长期带电带来的安全隐患；壳体内部的灭弧室结构采用多栅格灭弧设计，触点分断时产生的电弧可以被快速切割熄灭，分断能力满足240V电压下40A额定电流的分断要求，过载脱扣机构采用双金属片热脱扣结构，电流过载时双金属片受热弯曲触发脱扣机构，短路时则依靠电磁机构瞬时脱扣，两种脱扣结构的动作行程在三维设计时经过反复校核，保证脱扣动作的可靠性，不会出现拒动或者误动的情况。

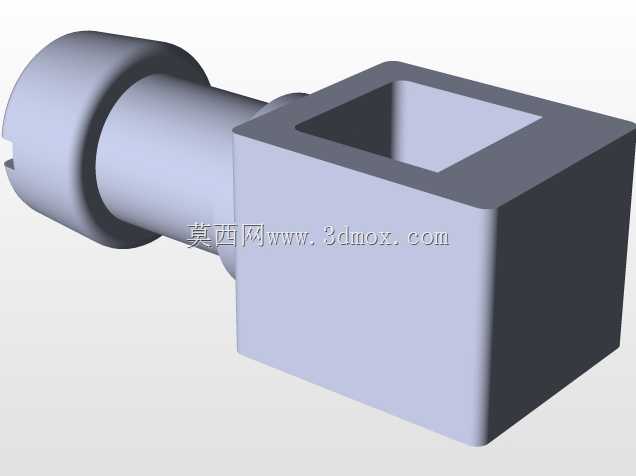

　　从设计思路层面，这款断路器的壳体采用上下扣合的拼接结构，壳体上的定位柱与卡扣位置经过公差优化，装配时不需要额外的螺丝固定即可实现上下壳体的紧密扣合，既提升了装配效率，也避免了螺丝松动带来的壳体错位问题；操作手柄的防滑纹理设计贴合人手操作的触感，分合闸位置的标识清晰，手柄处于合闸位置时与壳体表面齐平，分闸位置时向下凹陷，运维人员巡检时可以快速判断回路通断状态；壳体侧面的安装卡扣带有弹性解锁结构，拆卸断路器时只需要用螺丝刀撬动卡扣即可从导轨上取下，不需要拆卸整个配电箱内的其他元件，后期运维更换十分便捷。在结构细节处理上，这款断路器的进出线端子采用压线框结构，接线时可以适配不同线径的铜导线，压线框的接触面做了防滑齿设计，导线压紧后不会因为长期运行发热出现松动脱落的情况；端子上方的防护挡板采用透明阻燃材质，既可以观察导线压紧情况，也可以避免异物落入端子内部造成短路；壳体表面的散热槽位置避开了内部带电部件，既可以保证长期运行时内部热量的散出，也不会因为散热槽的存在降低壳体的防护等级，适配配电箱内多尘的运行环境。

　　对于结构设计从业者来说，这款断路器的三维模型完整还原了内部联动机构、脱扣组件、灭弧室以及外部安装结构的所有细节，在做配电箱内部排布设计、配电系统三维建模时，可以直接导入模型进行干涉检查，验证不同品牌断路器在箱体内的安装间隙、母排连接位置是否匹配，避免实际安装时出现元件干涉、接线空间不足的问题；对于设备选型人员来说，通过三维模型可以直观核对断路器的安装尺寸、手柄操作空间、接线方向是否符合项目配电箱的设计要求，不需要等待实物样品即可完成前期的排布设计工作，大幅提升配电系统设计的效率。
