便携按压式免洗消毒凝胶PET瓶结构设计

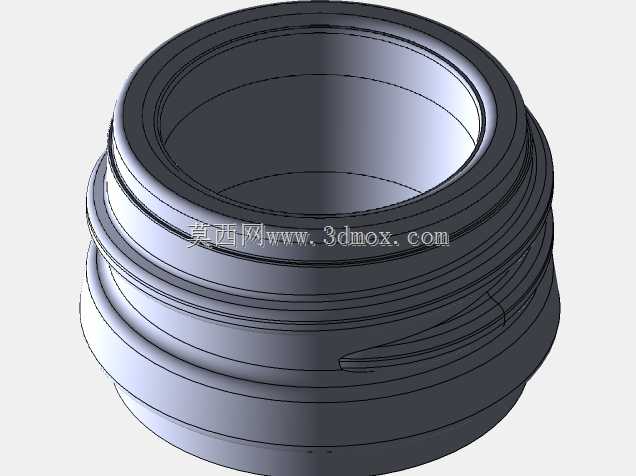

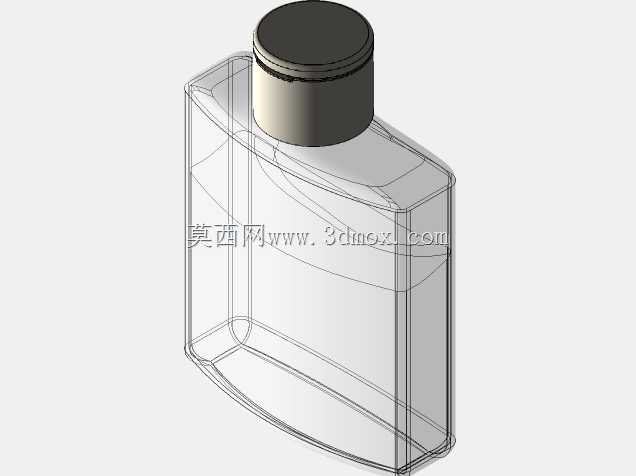

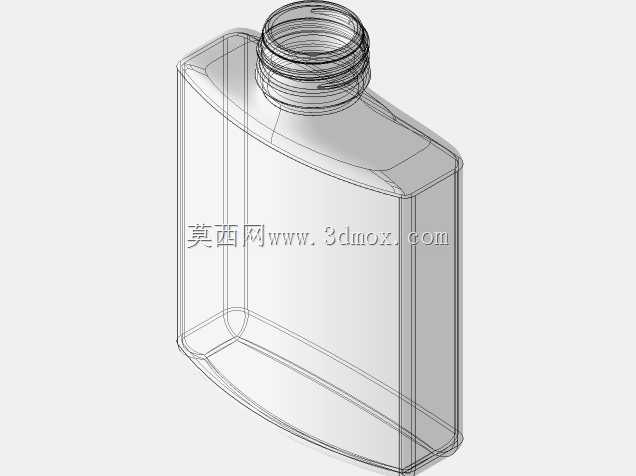

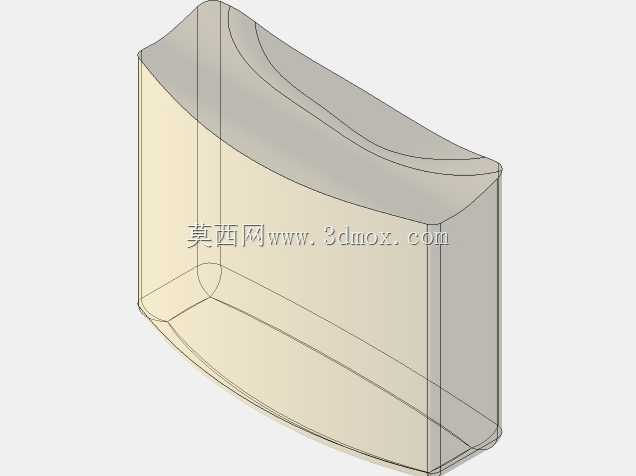

日常公共卫生防护场景中，便携装免洗消毒凝胶是个人随身消杀的核心载体，这类小型PET瓶的三维建模，需要兼顾容器密封性、内容物兼容性、手持握持手感与灌装生产适配性多维度需求。建模初始阶段先梳理产品实际使用边界：瓶身额定装载100mL水醇凝胶，整体采用扁方过渡圆角造型，适配单手握持的人体工学弧度，避免日常携带时与背包内其他物品磕碰产生应力开裂。设计思路上优先考虑内容物特性，水醇类凝胶具有一定挥发性，因此瓶口与瓶盖的配合采用多圈密封筋结构，瓶盖与瓶口的过盈量控制在0.15-0.2mm区间，既保证日常旋合的顺畅手感，又能长期存放避免内容物挥发渗漏。瓶身壁厚做渐变处理，底部壁厚比侧壁厚0.3mm，提升灌装后直立放置的稳定性，侧壁靠近标签粘贴区域做微凹平面，保证不干胶标签粘贴后无起翘、褶皱问题，适配自动化贴标工序的定位要求。建模过程中先绘制瓶身的半截面草图，通过旋转命令生成瓶身基础实体，再对边角做R3-R5的圆角过渡，避免应力集中点；随后单独拆分瓶盖零件，瓶盖顶部做防滑竖纹结构，竖纹深度0.2mm、间距1.5mm，保证湿手状态下旋开瓶盖时不打滑。瓶身内部的凝胶腔体做等距偏移处理，偏移量对应PET材质的成型壁厚，保证吹塑成型时的壁厚均匀性，避免局部过薄导致的透渗问题。建模完成后需要做装配干涉检查，验证瓶盖旋合到极限位置时与瓶口密封筋的贴合度，同时模拟手持状态下的受力变形，确认瓶身侧壁在正常握持压力下形变量不超过0.5mm，不会出现内容物受挤压溢出的问题。这类小型日化包装容器的建模，还要兼顾后续模具开模的拔模角度，瓶身整体拔模斜度设置为1°，瓶盖外表面拔模斜度1.5°，避免开模时出现粘模、表面拉伤的问题，适配量产注塑、吹塑的工艺要求。
