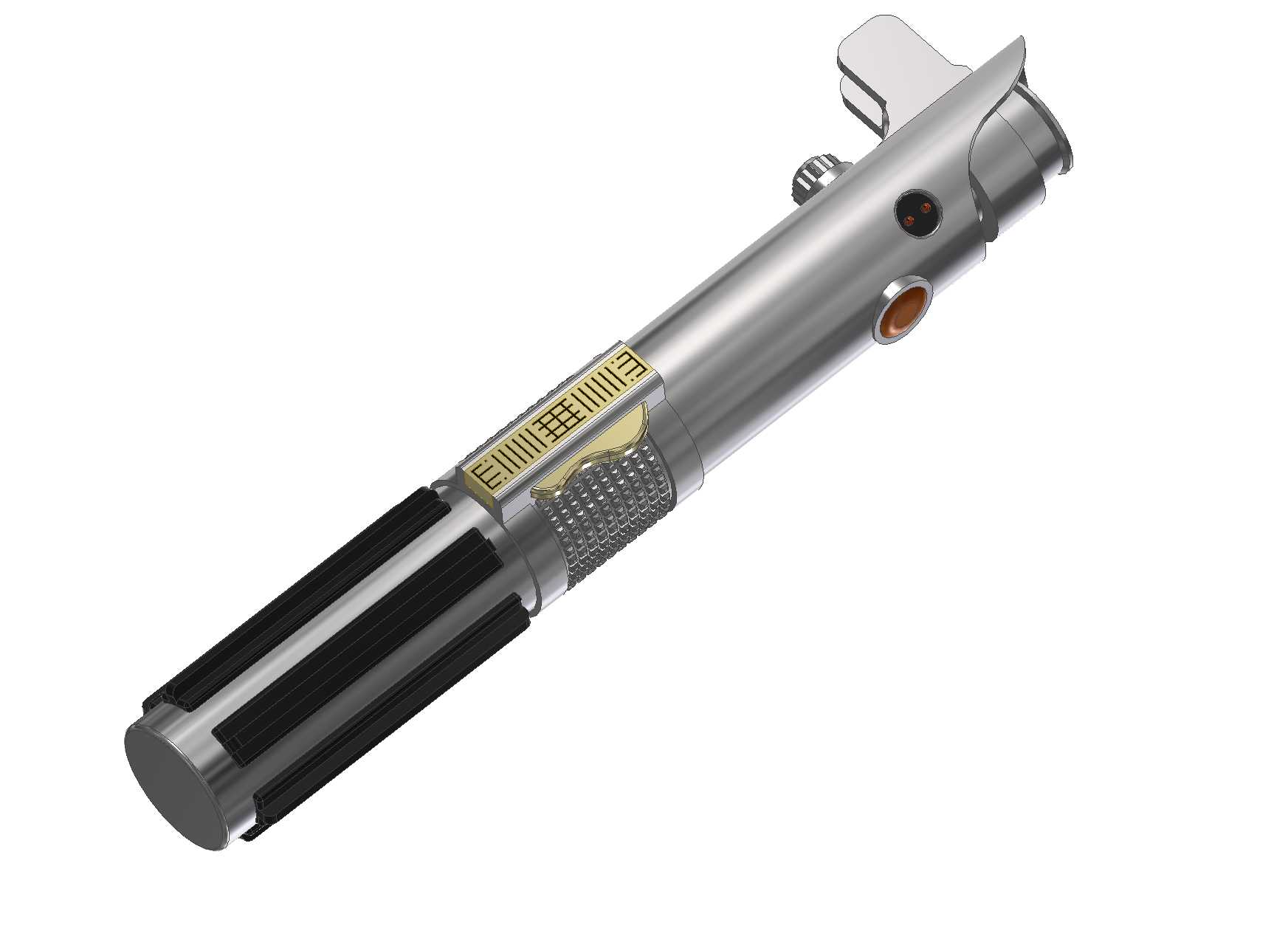

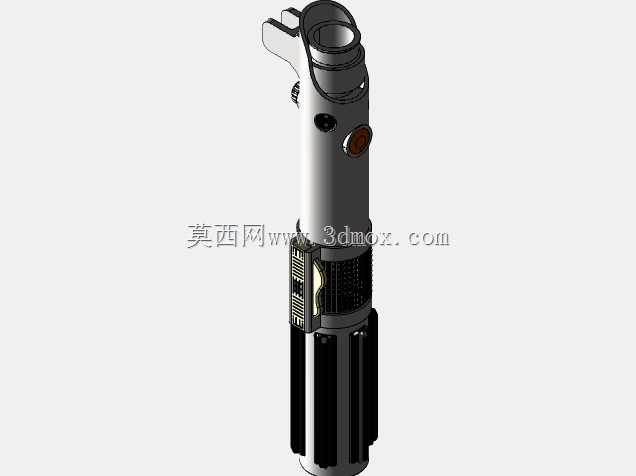

星球大战主题阿纳金手持光剑剑柄结构

这类影视复刻道具的三维结构设计，首先要兼顾手持握持的人机工程边界，整体柱形结构的外径控制在32mm到38mm区间，总长度控制在280mm左右，完全适配成年使用者单手握持的操作范围，握持段的防滑滚花区域长度预留90mm，刚好覆盖手掌贴合的受力区间，避免使用时出现滑脱问题。从实际应用场景来看，这类结构既可以作为影视cosplay活动的实体道具制作母模，也能作为主题展陈的装饰摆件加工依据，部分定制化改装场景下还能在内部预留发光模组、音效模块的安装腔体，实现声光效果的集成。设计思路上优先还原原作的外观辨识度，首先拆分整体结构为尾盖、握持防滑段、控制开关段、剑刃发射端几个独立模块，各模块之间采用细牙螺纹连接，既保证装配后的同轴度，也方便后期拆解维护内部的电子元件。建模过程中先绘制整体的回转体基础轮廓，通过旋转特征生成主体的金属基体，再单独处理表面的细节特征：握持段的黑色防滑胶条采用环形阵列的切除特征生成嵌装槽，胶条本身做轻微的弧度处理贴合柱面曲率，表面的滚花纹理采用包覆特征生成菱形压花结构，还原金属握把的防滑触感；控制区域的按钮、调节旋钮单独做子装配体设计，按钮预留0.2mm的按压行程间隙，旋钮部分做防滑齿结构方便手动调节，侧面的装饰铭牌采用凸台特征加蚀刻纹理处理，还原原作的标识细节。结构设计上要注意各部件的安装边界，内部腔体的直径预留20mm的通腔，足够容纳常规的18650电池、驱动电路板以及发光灯组，尾盖部分预留挂绳孔的安装位，边缘做R2的圆角处理避免握持时硌手，剑刃连接端做快拆卡扣结构，方便更换不同长度的透明PC剑刃。建模时需要重点控制各配合面的公差，螺纹配合采用H7/g6的间隙配合，嵌装的胶条槽预留0.1mm的过盈量保证装配后不会松脱，表面的金属质感分色区域做明确的面分割，方便后期渲染或者加工时做表面处理区分，镀铬区域和黑色哑光区域的边界做0.3mm的凸棱分界，避免表面处理时出现溢色问题。整个结构没有复杂的异形曲面，大部分特征都可以通过拉伸、旋转、阵列等基础特征完成，仅在护手处的不规则曲面需要通过样条曲线搭建轮廓后做放样处理，保证曲面过渡顺滑无明显折角，装配完成后要做全局干涉检查，确认所有活动部件在行程范围内不会和基体发生碰撞，满足实际加工组装的要求。
