可伸缩式阻车路障尖刺结构设计

这类阻车结构主要应用在卡口管控、涉密单位出入口、临时交通管制点位，核心作用是对强行冲卡的车辆实施轮胎放气，迫使车辆减速停驶，避免冲卡行为造成的安全事故。不同于常规固定挡车器，该结构采用可折叠伸缩的框架设计，非使用状态下可以收拢收纳，占用空间小，便于执勤人员快速布设与撤收，适配临时检查点的机动使用需求。

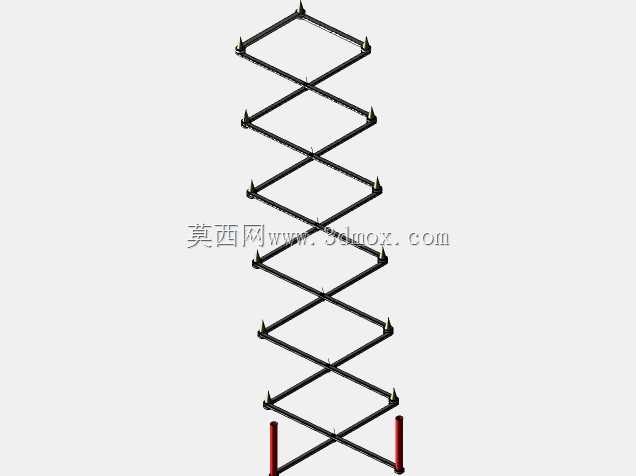

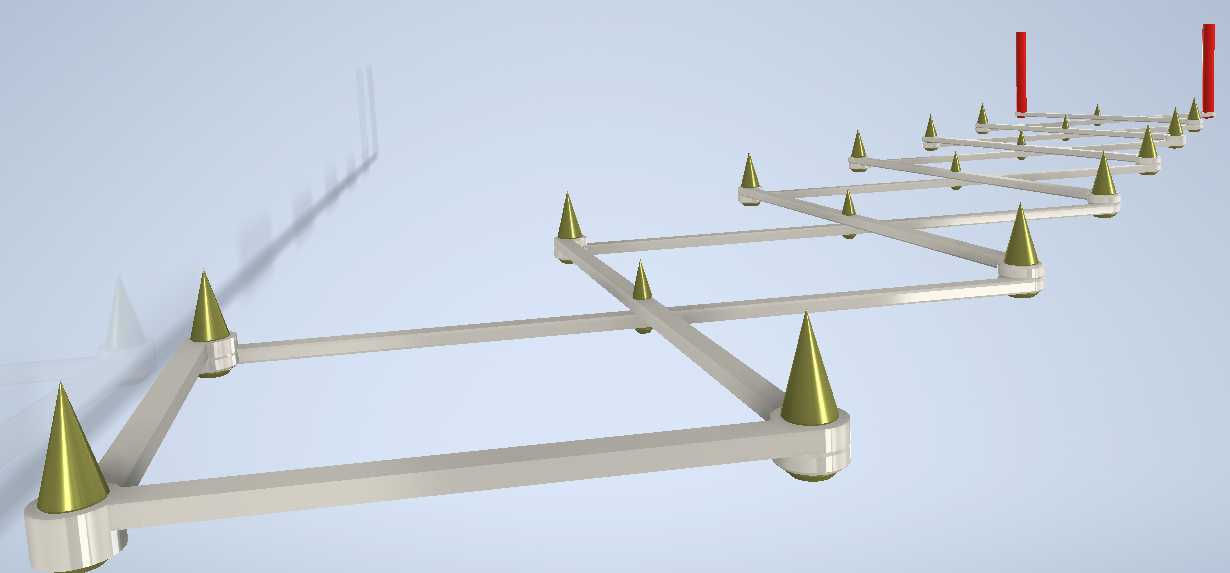

从功能特性来看，结构上的尖刺采用锥形设计，刺入轮胎后能快速形成放气通道，不会出现轮胎快速爆胎导致车辆失控的问题，放气过程平缓，能在可控距离内逼停车辆。框架采用交叉铰接的连杆结构，伸缩过程中各段同步动作，展开后尖刺间距均匀，不会出现漏空区域，保证车辆碾过的时候所有轮胎都能接触到尖刺结构。尖刺底部与框架采用嵌入式连接，根部做了圆角过渡，避免反复碾压后出现根部断裂的问题，同时尖刺表面做了硬化处理，耐磨性能满足多次重复使用的要求。

设计过程中首先要确定安装边界，展开状态下整体宽度要覆盖常规车道宽度，收拢后长度控制在单人可搬运的尺寸范围内，框架连杆的截面尺寸要满足车辆碾过时的抗弯强度，避免重型车辆压过之后框架出现塑性变形。建模的时候先绘制单组连杆与尖刺的装配单元，确定铰接点的转动间隙，保证伸缩过程无卡滞，之后通过阵列与装配约束完成整组结构的搭建，再做运动仿真验证伸缩行程是否符合设计要求，检查各部件在收拢与展开状态下是否存在干涉。建模时要注意尖刺的锥度设计，既要保证能顺利刺入轮胎，也要避免锥度过大导致刺入后容易脱落，同时铰接位置的销轴要预留足够的配合公差，适配户外使用时的灰尘、泥水附着场景，不会因为杂物卡滞影响结构动作。框架的横杆采用矩形截面型材，在保证结构强度的同时控制整体重量，底部与地面接触的位置做了防滑处理，布设后不会因为车辆碾压出现移位。
