阿斯顿维拉足球俱乐部徽章立体造型设计

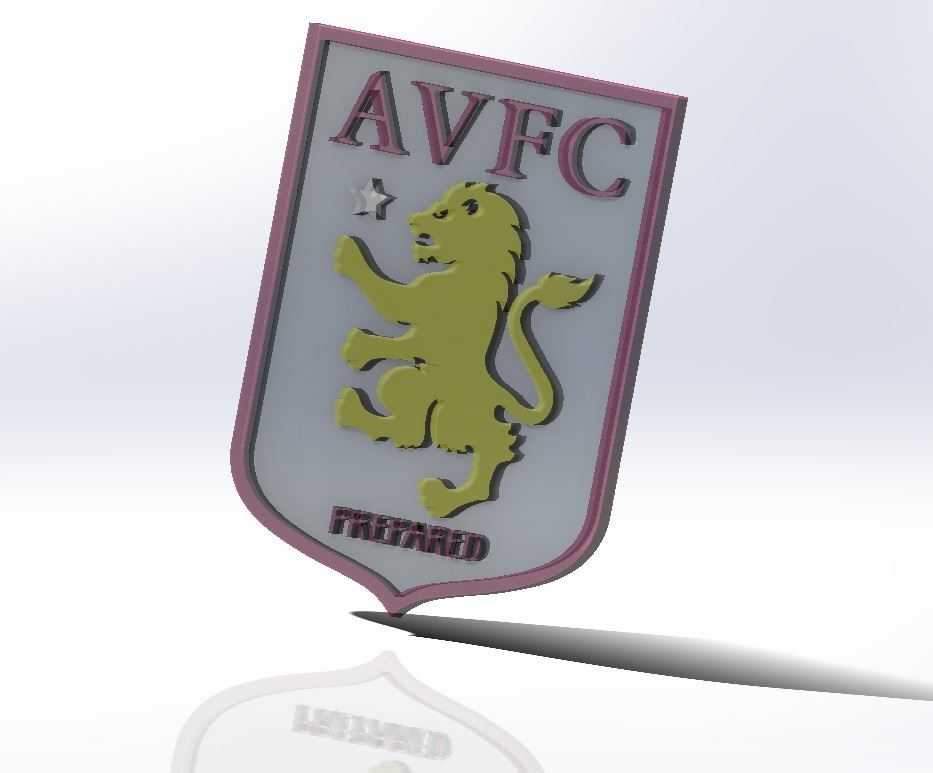

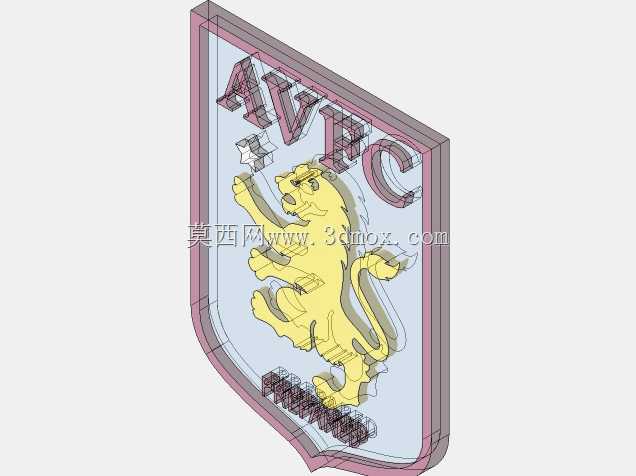

这类立体徽章模型的核心应用场景集中在体育周边衍生产品开发、球迷文创用品生产、俱乐部线下空间装饰标识制作领域，可直接作为注塑、压铸、3D打印等加工工艺的前置数模依据，适配金属纪念章、亚克力装饰摆件、软胶冰箱贴等不同材质的成品生产需求。从功能特性来看，该模型完整还原了队徽的盾形外轮廓、立狮浮雕元素、字母标识细节，所有凸起特征的拔模角度均控制在1.5度以上，完全满足常规模具开模的脱模要求，不会出现倒扣卡模的加工问题，徽章边缘做了R0.3的圆角过渡，既避免了尖锐边角带来的使用安全隐患，也能减少加工过程中的刀具磨损。设计过程中没有直接依赖自动描边工具生成轮廓，因为队徽中的立狮鬃毛纹理、字母衬线细节过于细碎，自动拾取的轮廓会存在大量碎线段、曲率不连续的问题，后续曲面缝合容易出现破面，因此采用样条线逐段勾勒外轮廓与内部特征边界，先绘制盾形主体的基准草图，拉伸生成徽章的基底实体，再分别绘制立狮、字母、五角星的独立草图，通过拉伸凸台生成浮雕特征，不同浮雕区域的凸起高度做了差异化设置，主体立狮的凸起高度为2mm，字母与五角星的凸起高度为1.5mm，形成清晰的视觉层次。模型的整体外形尺寸控制在80mm×60mm×5mm的范围内，背部预留了1mm深度的平面安装区域，可适配背胶粘贴、磁吸固定、别针安装等多种装配方式，安装边界无外伸特征，不会和周边安装结构产生干涉。建模完成后对所有曲面做了曲率检查，确保相邻面的G1连续，没有出现曲面褶皱、尖角失真的问题，针对玻璃质感的渲染需求，提前对不同特征区域做了面组拆分，方便后续赋予不同的材质属性，即使是基础版本的建模软件也能通过Realview功能实现基础的光影、阴影显示效果，无需额外的渲染插件也能直观呈现成品的立体效果。
