金属拼装农业工具搬运车结构设计

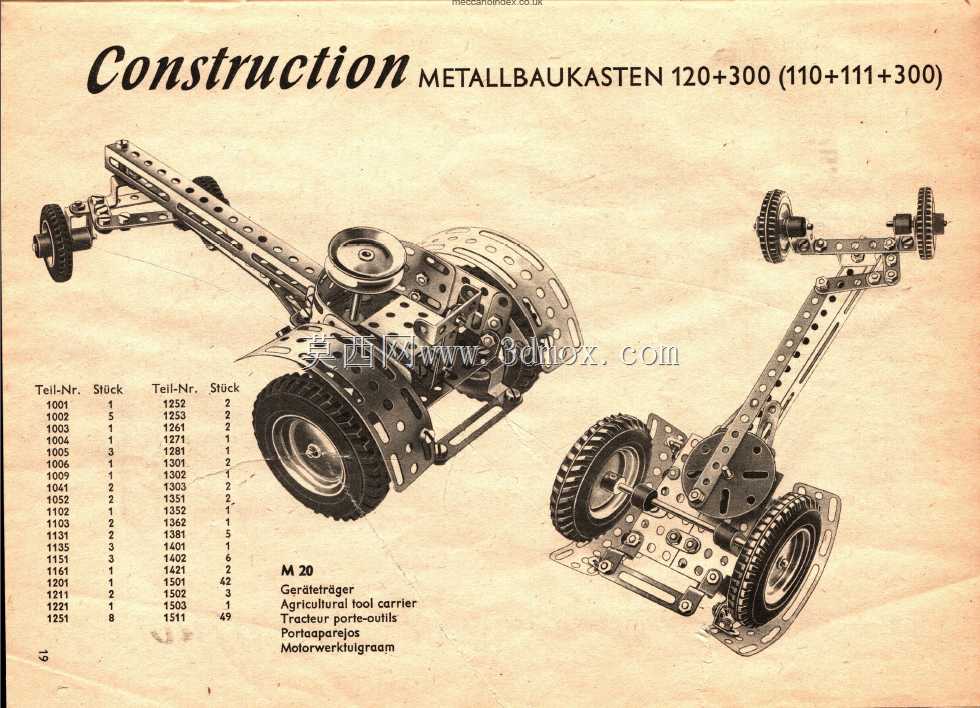

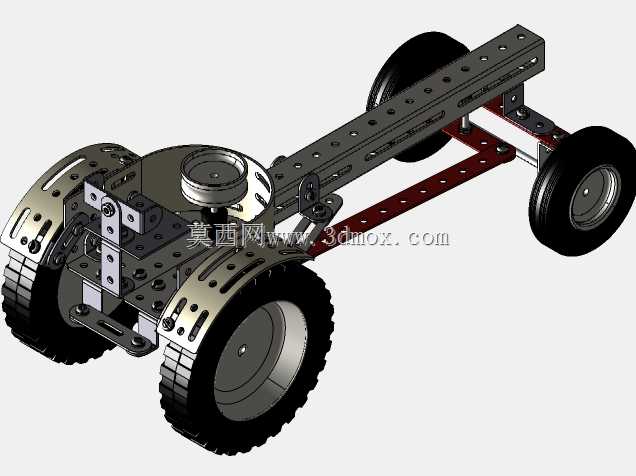

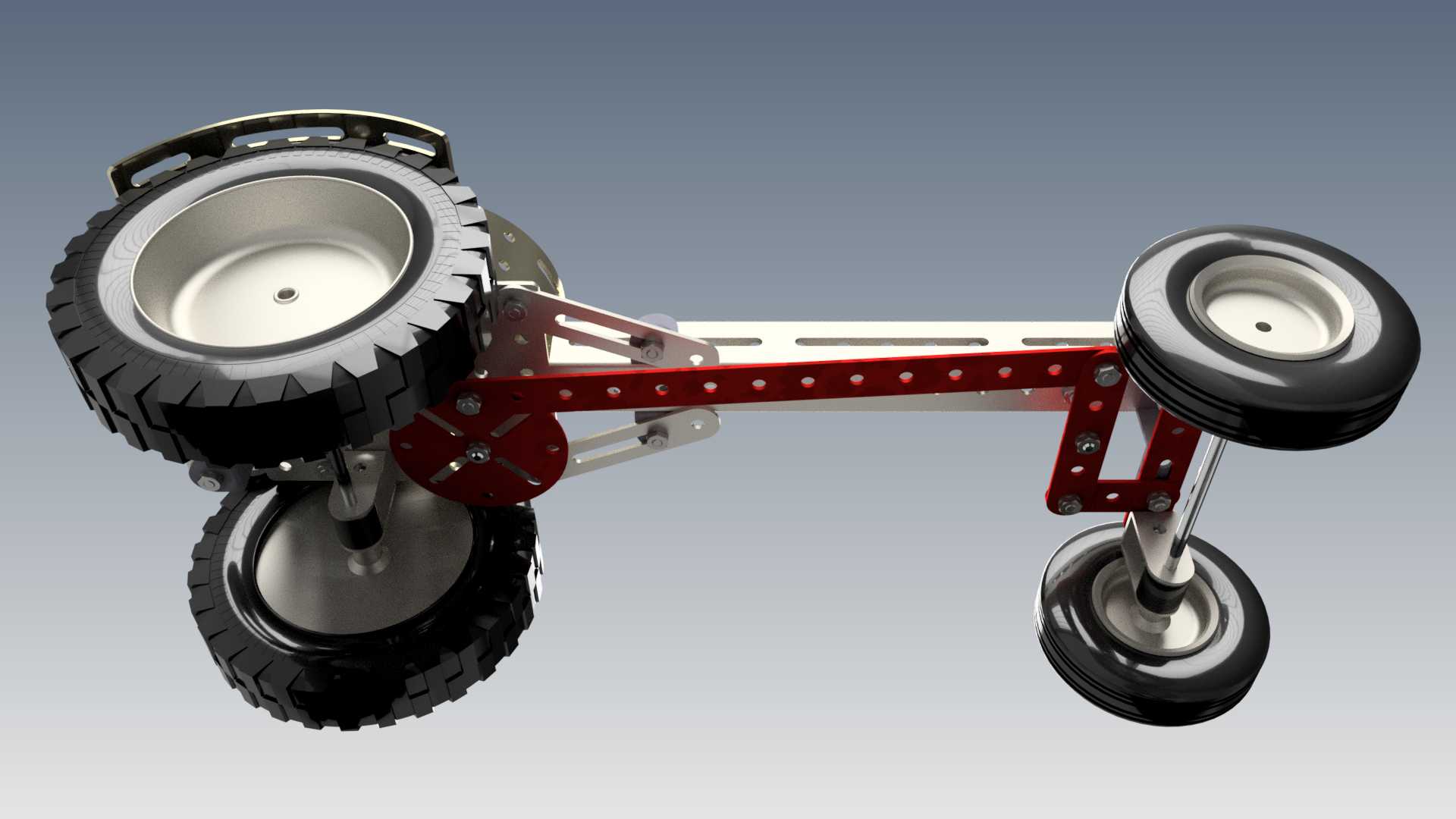

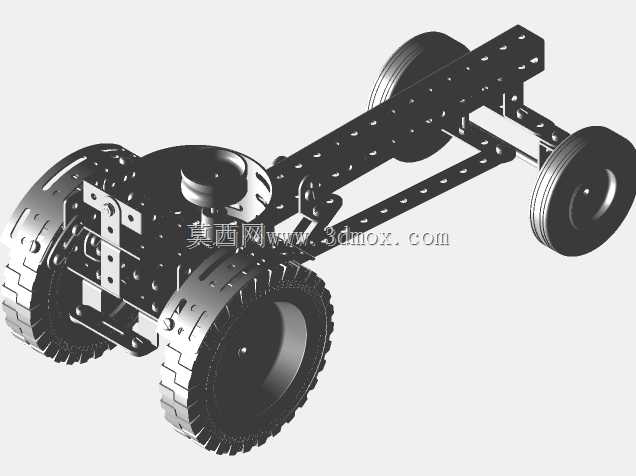

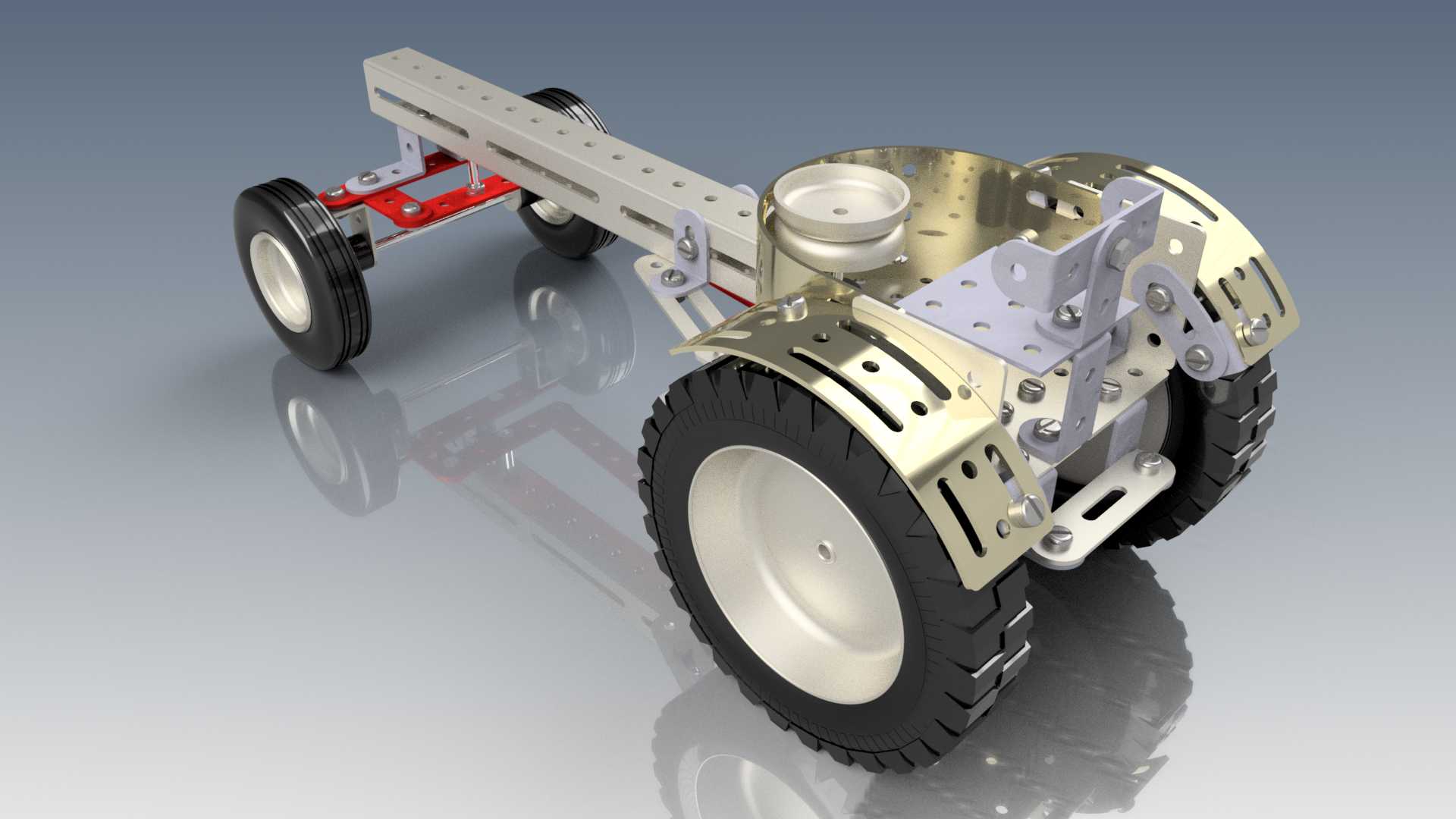

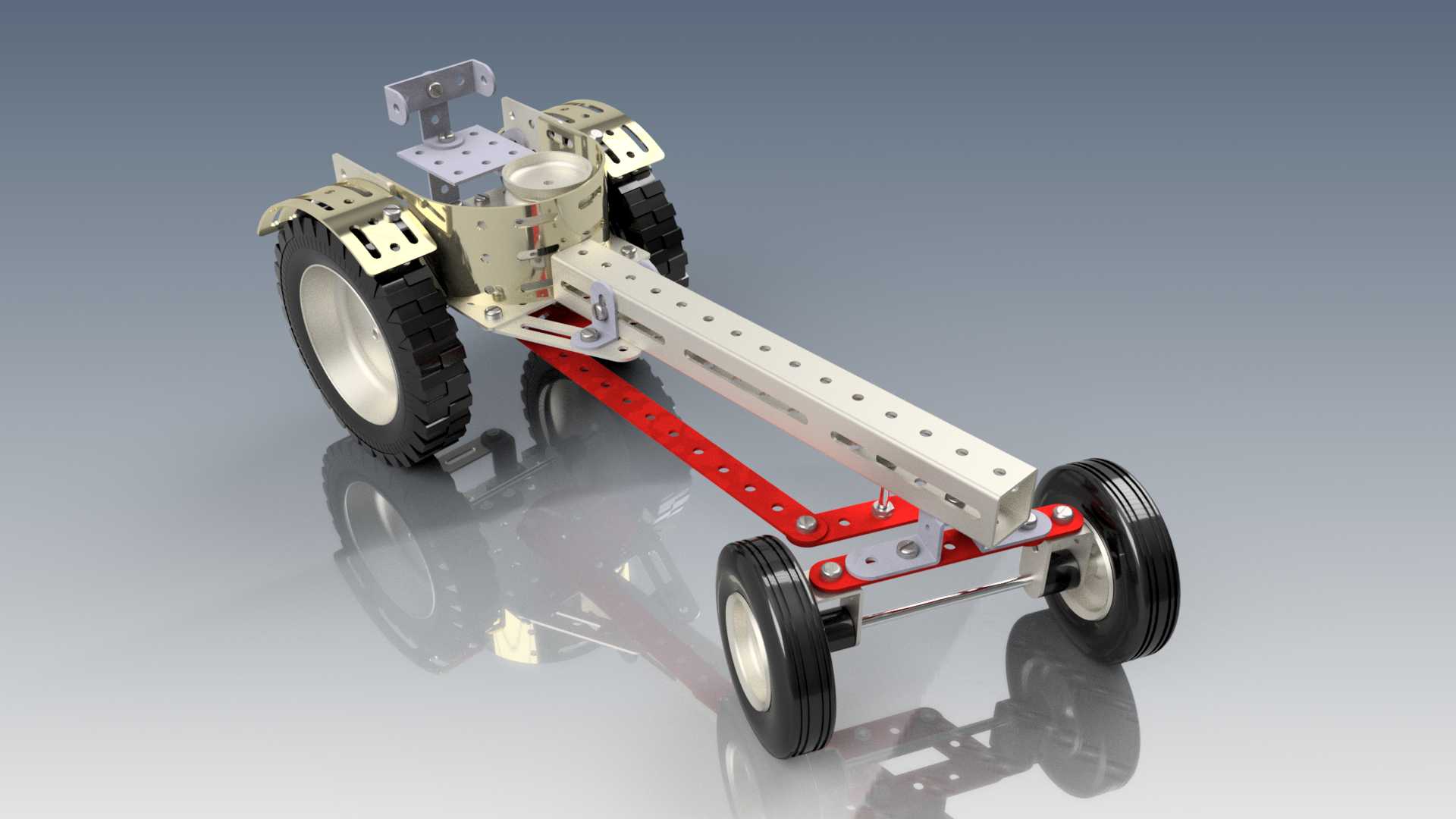

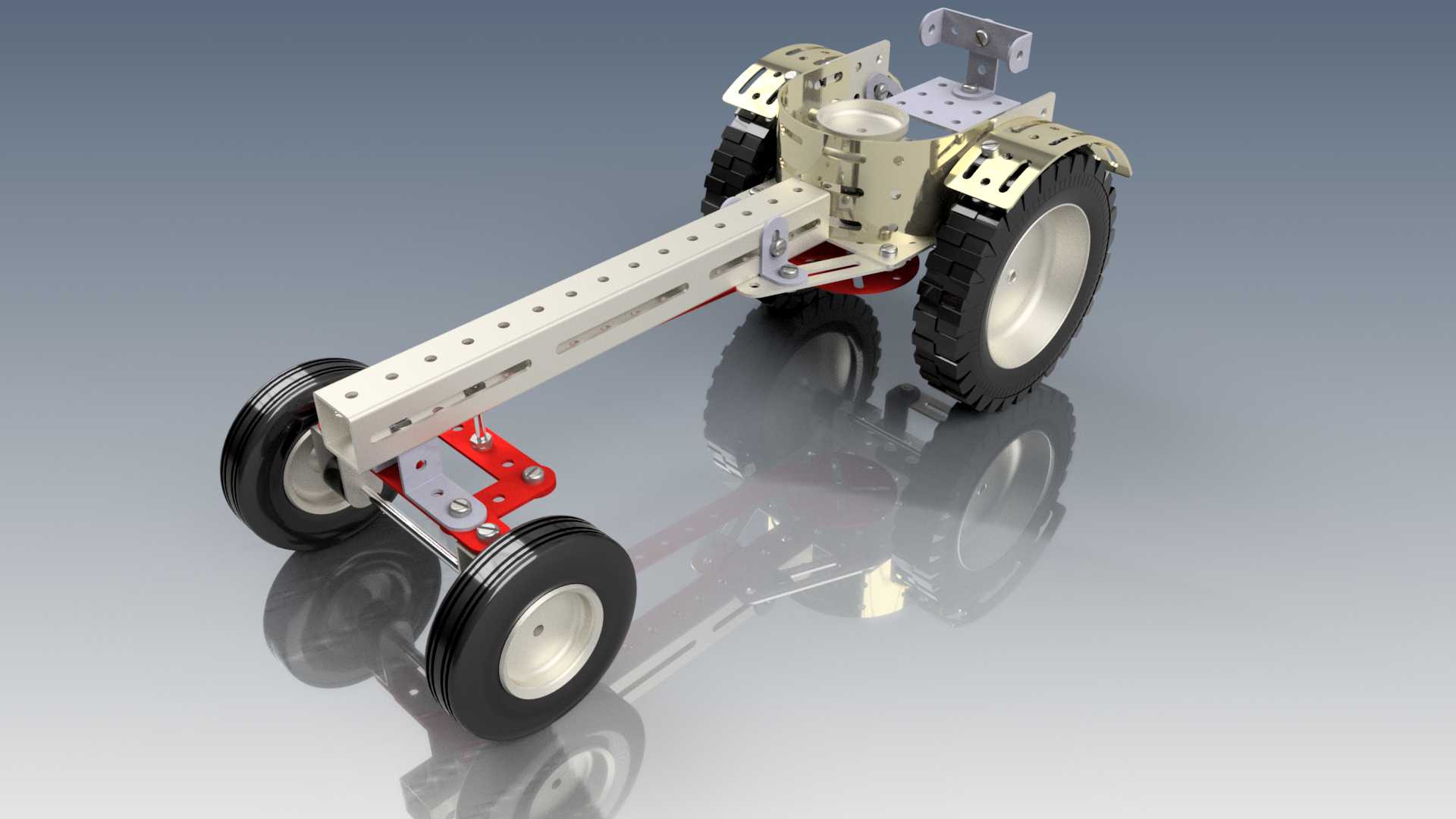

这款轮式承载结构主要面向小型作业场景下的农具转运、模块化工具搭载需求，适配金属拼装套件的拓展属性，可在庭院作业、小型农艺操作、教学拼装实训场景中使用，能够承载小型园艺工具、模块化作业组件，依靠三轮布局实现小半径转向，适配狭窄作业区域的移动需求。从结构设计逻辑来看，整体采用分层承载思路，前段单轮转向模块通过铰接支架连接主承载梁，梁身开设等距阵列安装孔，可根据搭载工具的尺寸调整固定位置，适配不同规格的作业组件安装；后段双轮驱动承载区采用折弯金属护板覆盖轮组，既可以阻挡作业过程中泥水、碎屑溅入轮系间隙，护板上预留的多组安装位也可拓展挂载侧边工具架、小型作业执行端。建模过程中优先搭建轮系的安装基准，先确定前后轮的轮距、轴距参数，预留轮胎跳动的安全间隙，避免转向过程中轮胎与车架发生运动干涉；主承载梁选用标准铝型材截面建模，沿梁长方向阵列安装孔时严格匹配通用拼装套件的孔距标准，保证后续拓展零件的互换性。转向支架部分通过铰接副的约束模拟实际转动角度，校核最大转角下的结构间隙，确保转向动作无卡滞；后段轮组的安装支架采用多折弯钣金结构，建模时先绘制钣金展开图的折弯线，预留折弯工艺缺口，再通过钣金特征生成成型结构，保证零件的可加工性。轮组部分单独拆分轮胎、轮毂、轮轴子装配体，轮胎表面的防滑花纹通过包覆草图拉伸切除实现，轮毂的减重孔在保证结构强度的前提下做等距分布，兼顾轻量化与外观协调性。整体装配完成后需要做全局干涉检查，重点核对铰接转动部位、轮组跳动行程内的间隙，所有安装孔位做同轴心约束，保证虚拟装配的配合关系与实际装配逻辑一致，后续可直接导出工程图用于零件加工或者拼装指导。
