苹果iPhoneXSMax智能手机外观结构三维建模

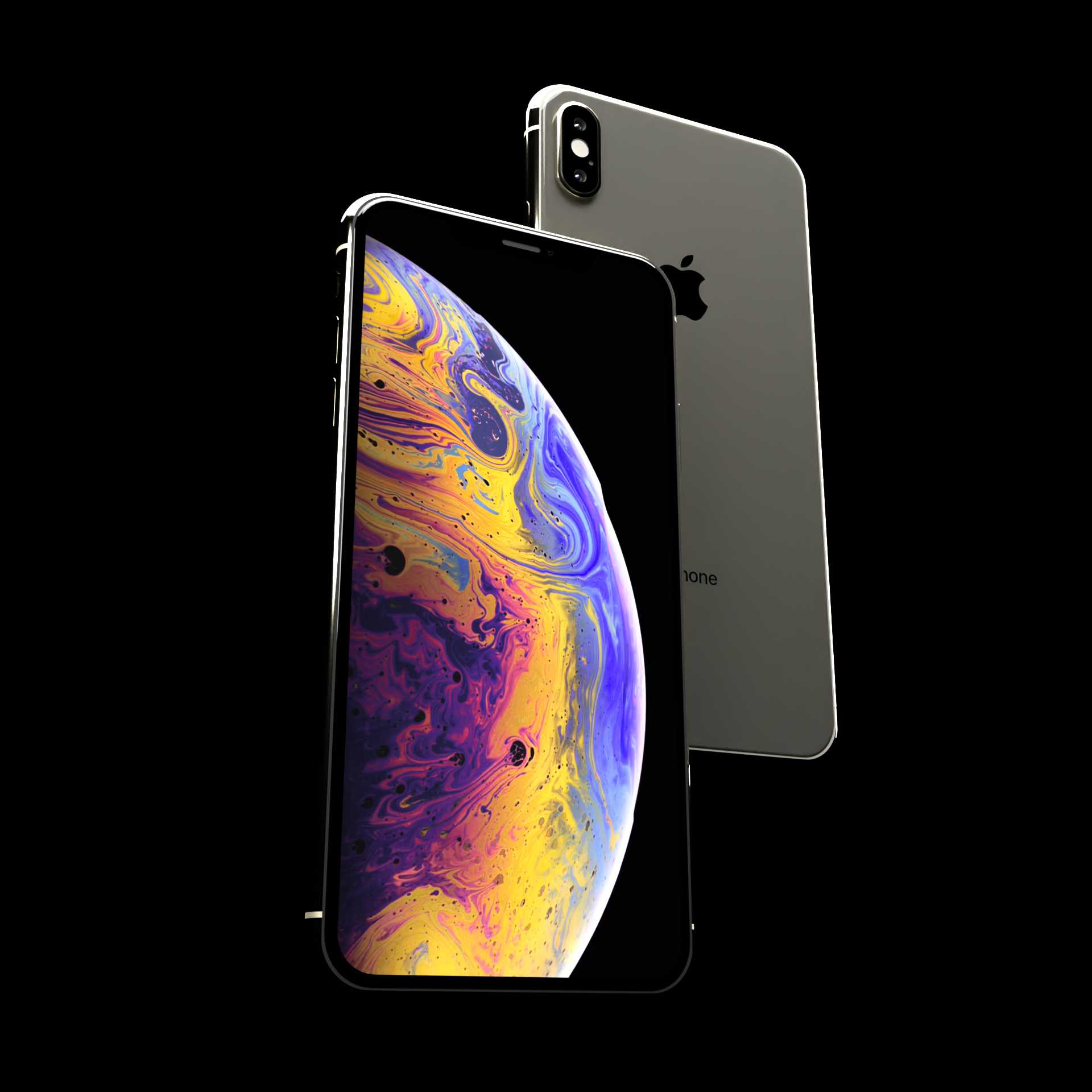

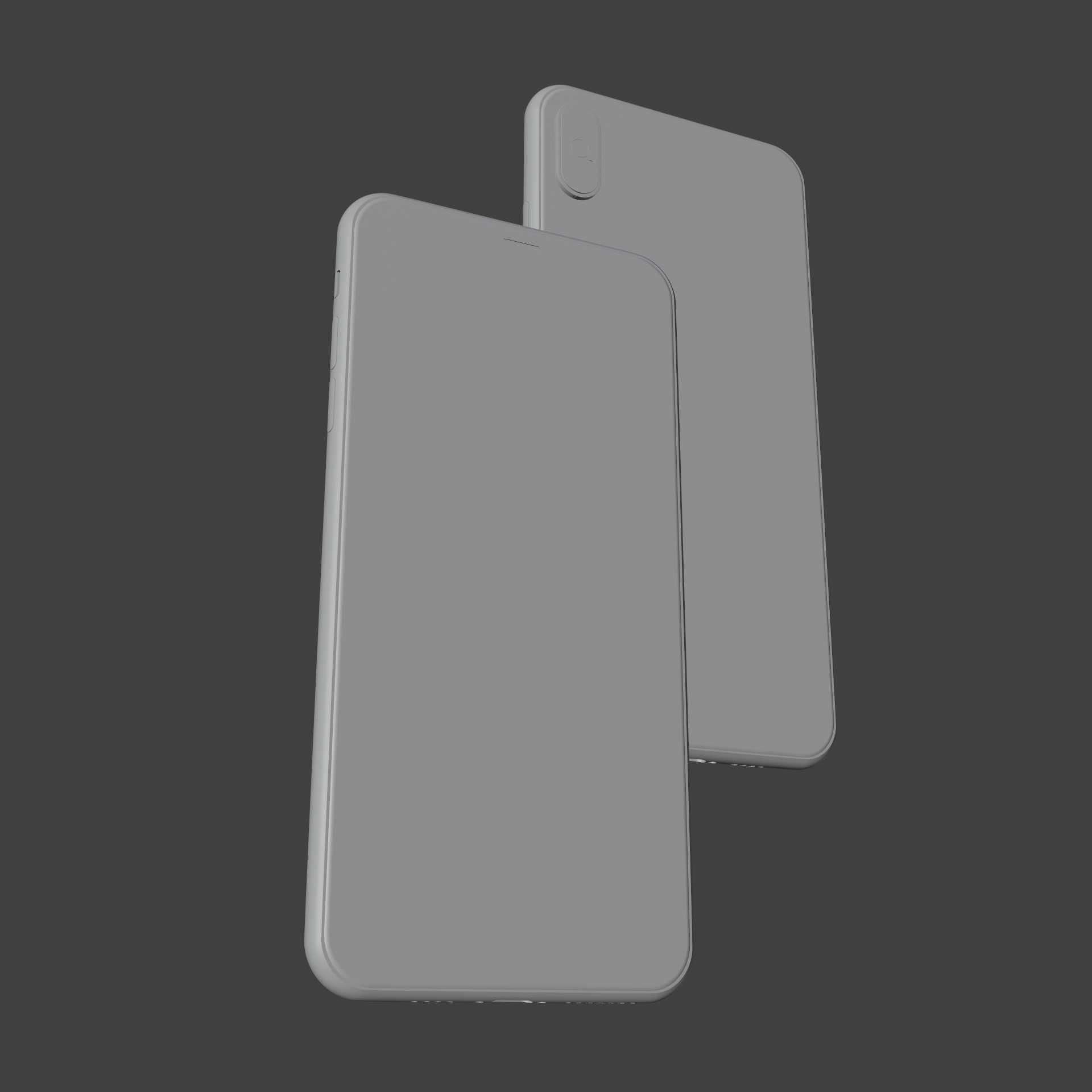

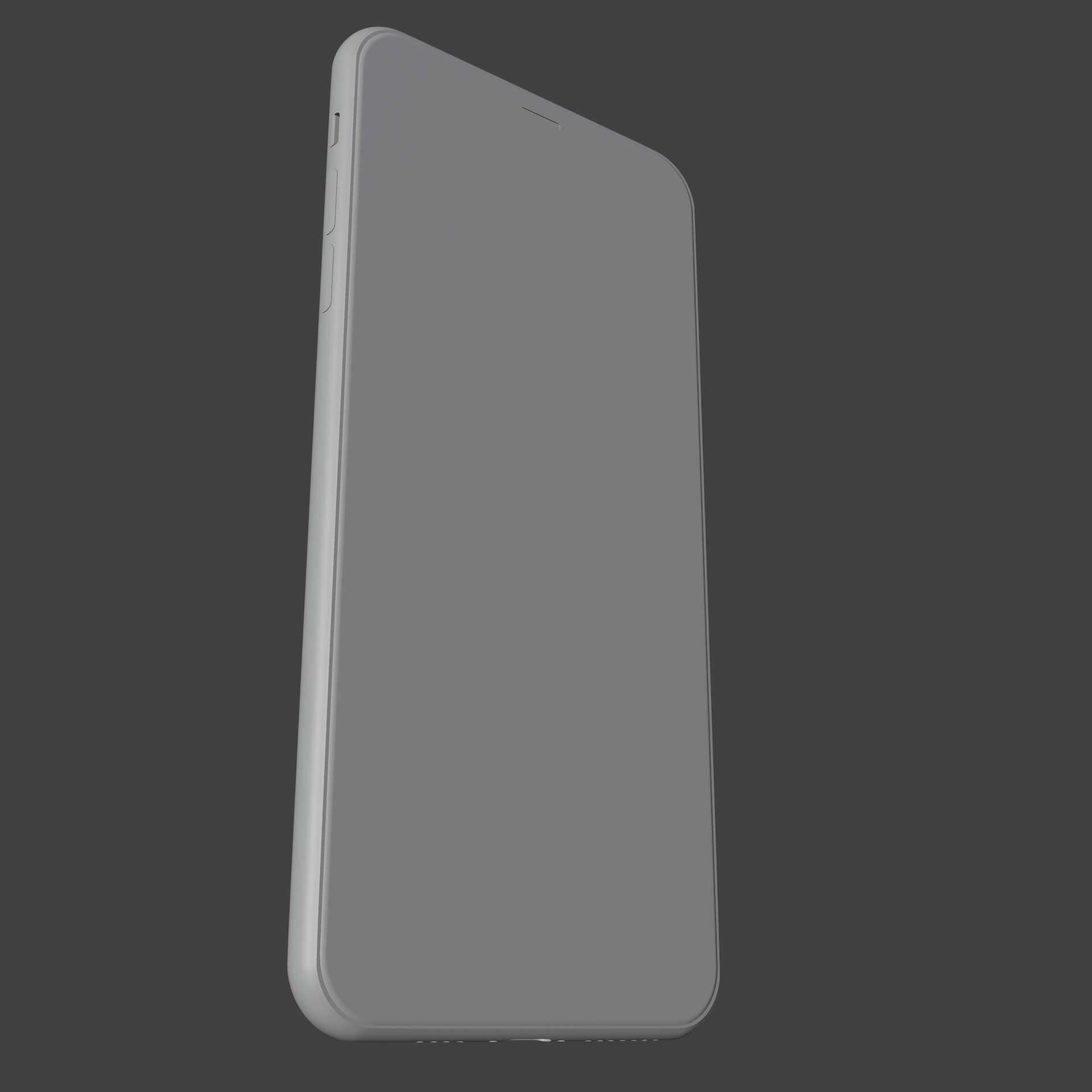

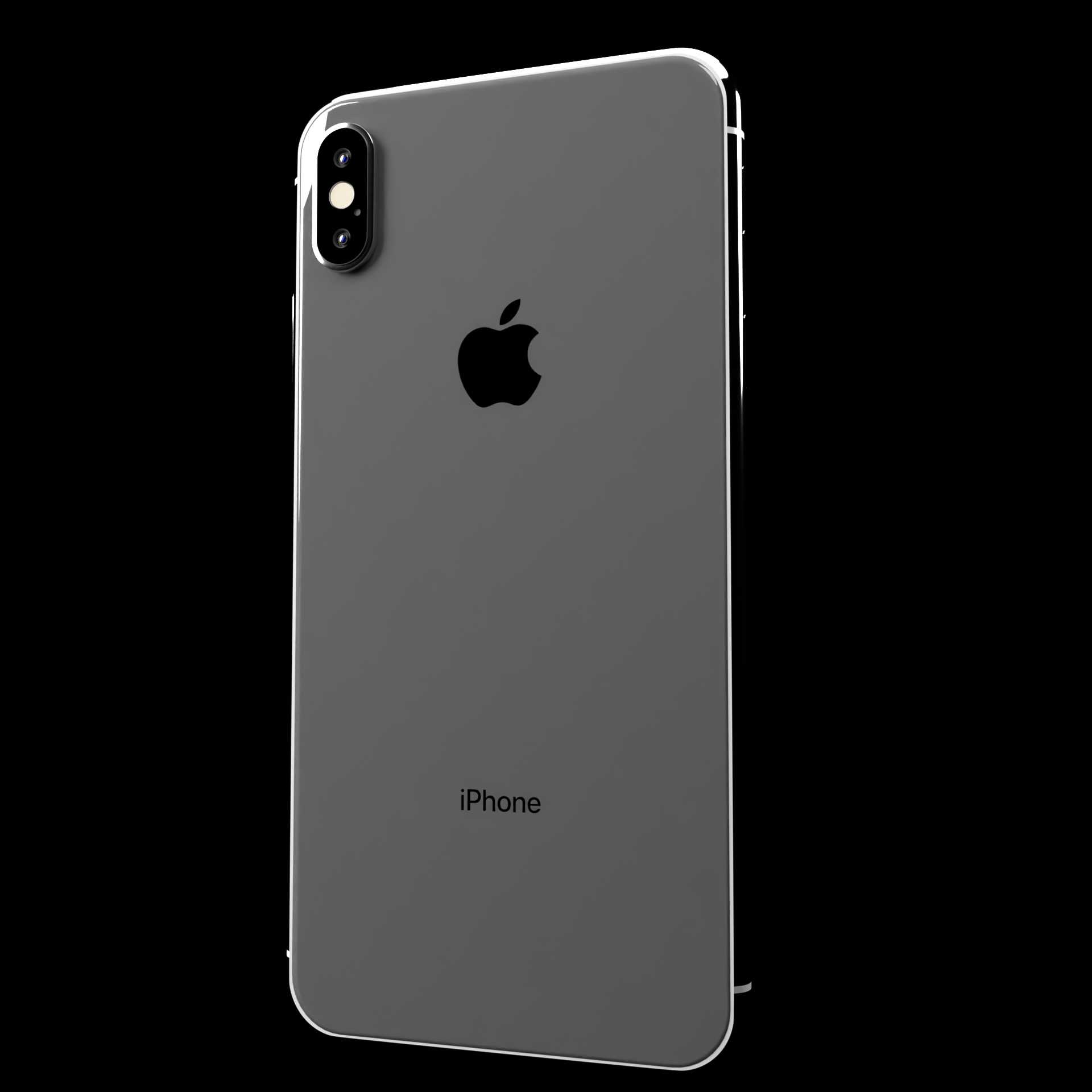

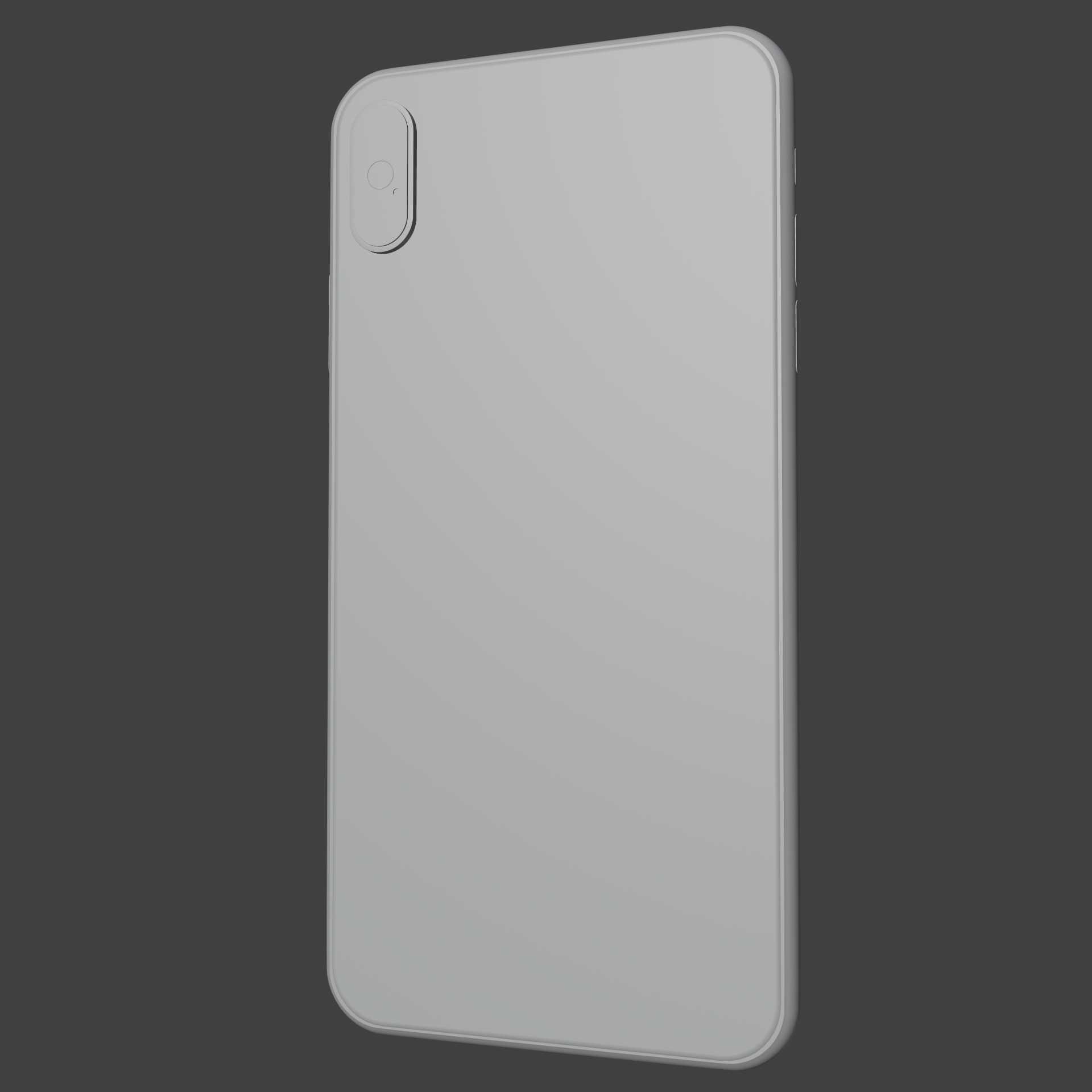

日常做消费电子结构建模时，这类旗舰手机的外观模型常被用于数码配件开发、产品展示场景，比如手机壳开模前的适配验证、钢化膜的尺寸对位、线下展陈的虚拟演示素材，都需要精度匹配真机的三维数模作为基准。这款机型的建模首先要还原整机的圆角过渡曲率，中框与前后玻璃的衔接R角是建模难点，实际测绘时整机宽度控制在77.4mm，高度157.5mm，厚度7.7mm，摄像头凸起区域的高度差为1.2mm，这些安装边界尺寸直接决定了后续配件的适配公差，建模时需要把这些尺寸公差控制在0.05mm以内，才能满足结构验证的需求。建模过程中首先在Blender里导入参考三视图，先勾勒整机的外轮廓曲线，用曲面放样生成中框的基础形态，注意侧边按键的凸起高度与位置，静音键的开槽深度要和真机一致，避免后续做保护壳模型时出现干涉。背面的苹果logo采用凹陷嵌入的结构处理，摄像头模组的圆角矩形轮廓要单独做曲面拆分，每个镜头的外圈金属环、闪光灯的开孔位置都要和参考图对齐，玻璃背板的边缘2.5D弧面要做连续的曲率过渡，不能出现曲面折痕。正面的屏幕刘海区域是建模的细节重点，听筒开槽、前置摄像头的开孔位置要精准对应，屏幕黑边的宽度要均匀控制，屏幕显示区域的曲面和中框的衔接要做0.1mm的倒角处理，还原真机的握持触感。建模时要注意整机的分件逻辑，中框、前后玻璃、摄像头模组、侧边按键都要做独立的网格分组，方便后续赋予不同材质时调整参数，比如金属中框的磨砂质感、玻璃背板的高反光属性、镜头镜片的折射效果，都需要基于独立的模型部件来调整材质节点。这类模型在实际应用中，除了配件开发的结构验证，还可以用于电商产品的渲染展示，不需要真机拍摄就能生成不同角度的宣传图，也能用于AR场景的虚拟产品展示，让用户直观感知机型的尺寸与外观。建模完成后要做网格拓扑检查，避免出现非流形面，曲面的UV展开要均匀，方便后续做纹理贴图时不会出现拉伸变形，整机的重心位置也要和真机匹配，做跌落仿真测试时能还原真实的受力分布。
