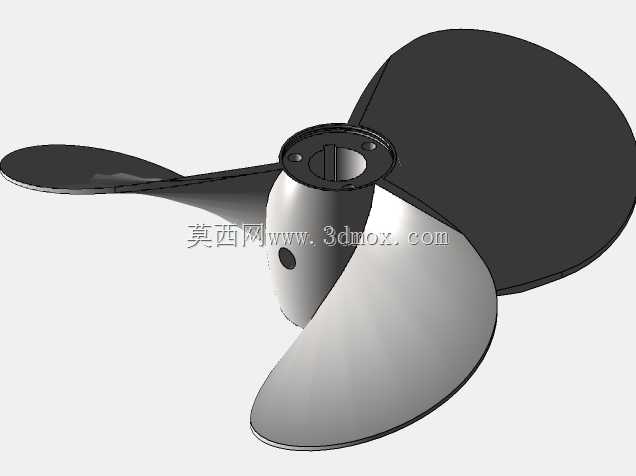

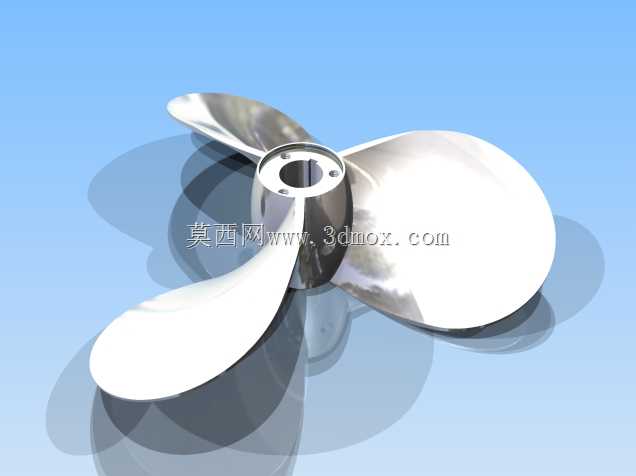

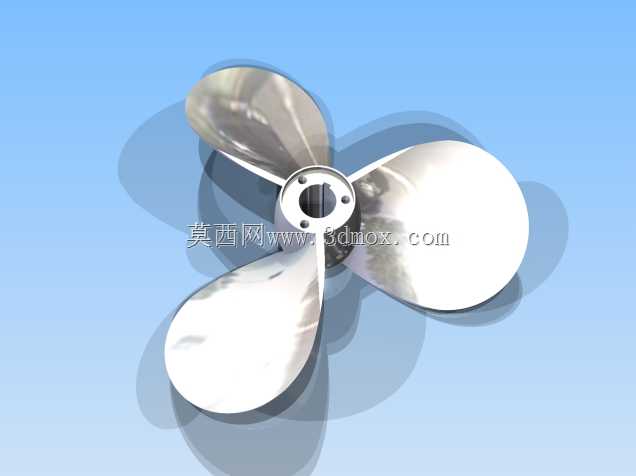

三叶船用推进螺旋桨结构设计

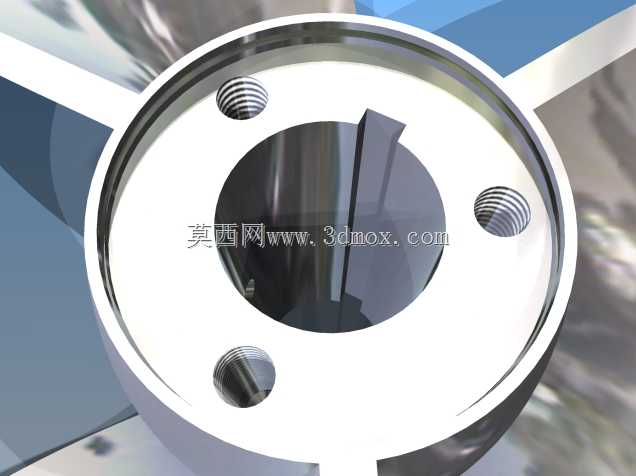

这款三叶螺旋桨主要适配小型内河船舶、休闲游艇及舷外机动力配套场景，作为船舶推进系统的核心做功部件，其核心作用是将发动机输出的旋转扭矩转化为轴向推力，通过桨叶叶面与水流的相互作用推动船体行进，同时可通过调整桨叶角度匹配不同航速下的动力输出效率，降低航行过程中的空泡效应影响。从功能特性来看，三叶结构相比两叶桨拥有更均衡的动平衡表现，运转时的振动幅度更小，相比四叶及以上多叶桨则拥有更高的推进效率，更适配中低转速的动力输出场景，桨叶边缘做了圆弧过渡处理，可减少水流剥离产生的紊流，桨毂位置设置了标准安装孔位与键槽，可直接与对应规格的输出轴配合锁紧，安装时需保证桨毂端面与输出轴法兰的贴合度，端面跳动公差需控制在0.05mm以内，避免运转时产生偏摆。建模过程中首先确定桨毂的基准尺寸，根据配套输出轴的直径确定桨毂内孔、键槽宽度及安装孔的分布圆直径，再根据设计推力要求确定单叶桨的展开面积、盘面比及螺距参数，先绘制单个桨叶的截面翼型曲线，通过螺旋线引导线做扫掠生成单叶曲面，对桨叶与桨毂的衔接位置做圆角过渡处理，避免应力集中，之后通过圆周阵列生成其余两片桨叶，最后对整体模型做曲面缝合与实体化，完成后对桨叶做厚度校验，保证叶根到叶梢的厚度渐变符合强度要求，同时对整体结构做动平衡模拟，调整局部质量分布保证运转时的离心力均衡。实际使用中该类螺旋桨需匹配对应功率的动力单元，安装时需预留足够的叶尖与船体护罩的间隙，避免运转时叶尖剐蹭船体，同时需根据航行水域的水质情况选择对应的表面处理工艺，海水环境下需做阴极防腐处理，淡水场景下可做抛光处理降低水流阻力。建模时需重点关注桨叶曲面的光顺度，曲面的曲率变化需连续无拐点，避免实际使用中产生局部涡流降低推进效率，桨毂位置的锁紧结构需做强度校核，保证高转速下不会出现松脱风险。
