七弦电吉他精细结构三维设计作品

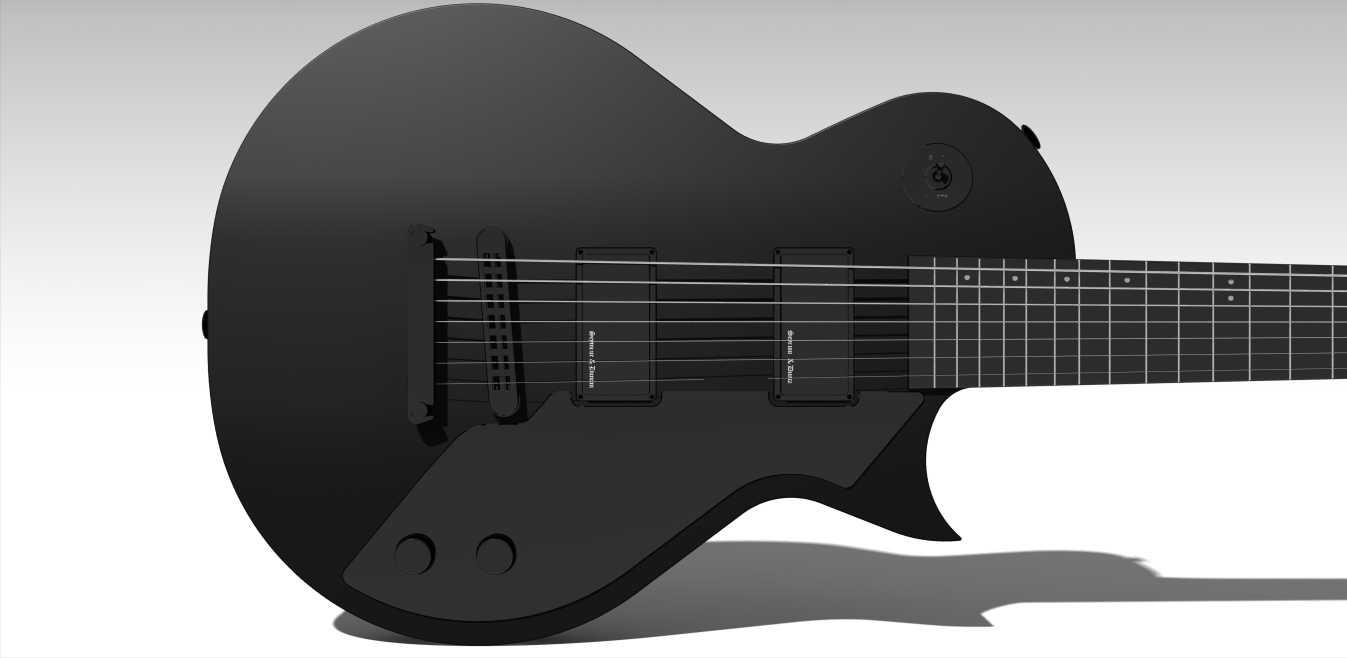

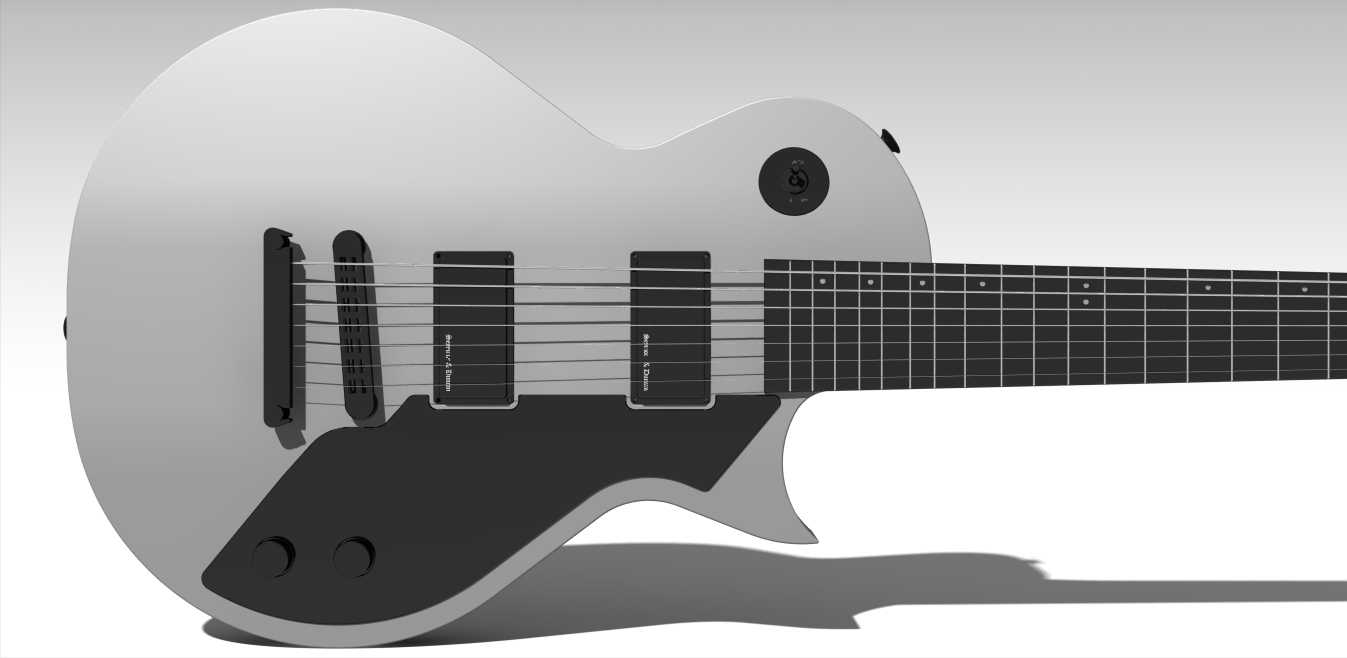

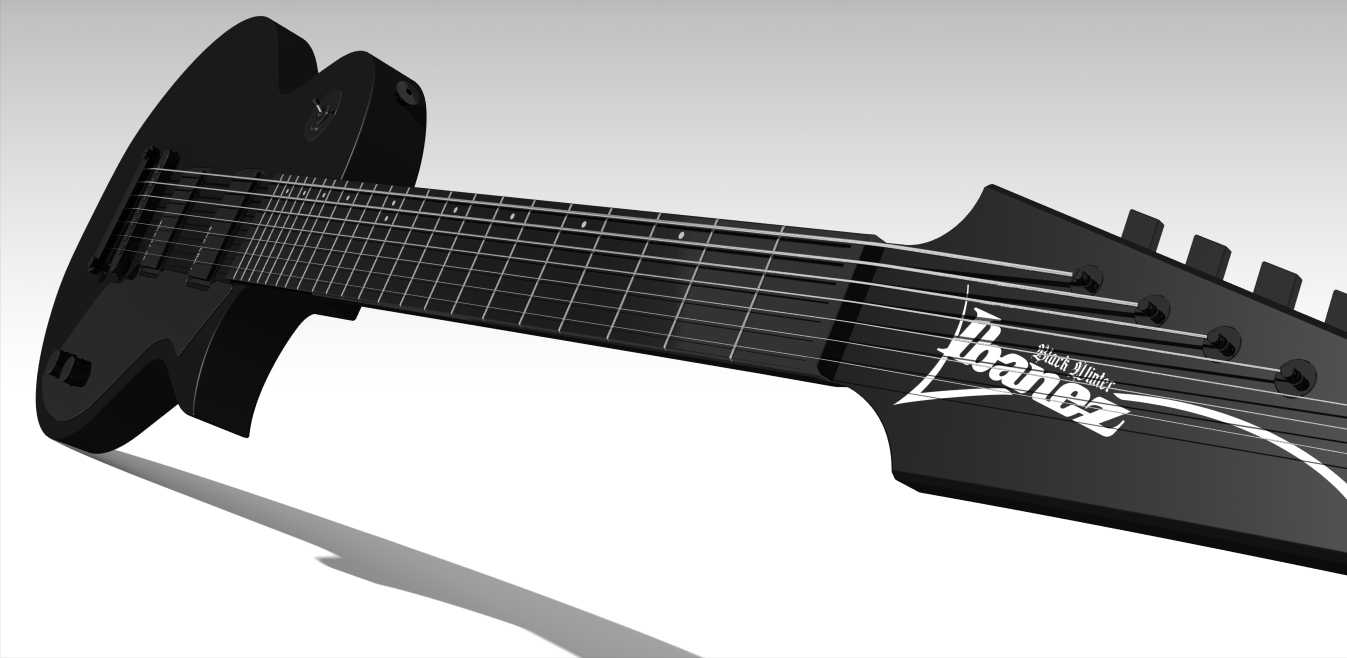

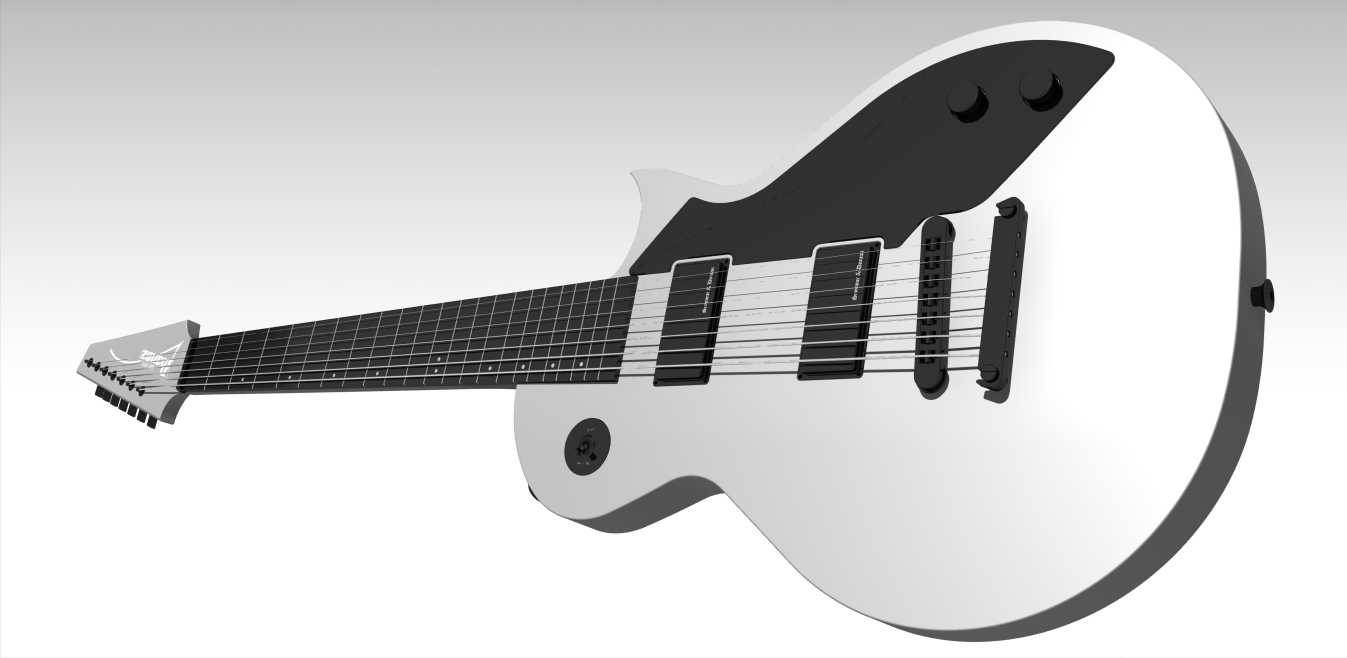

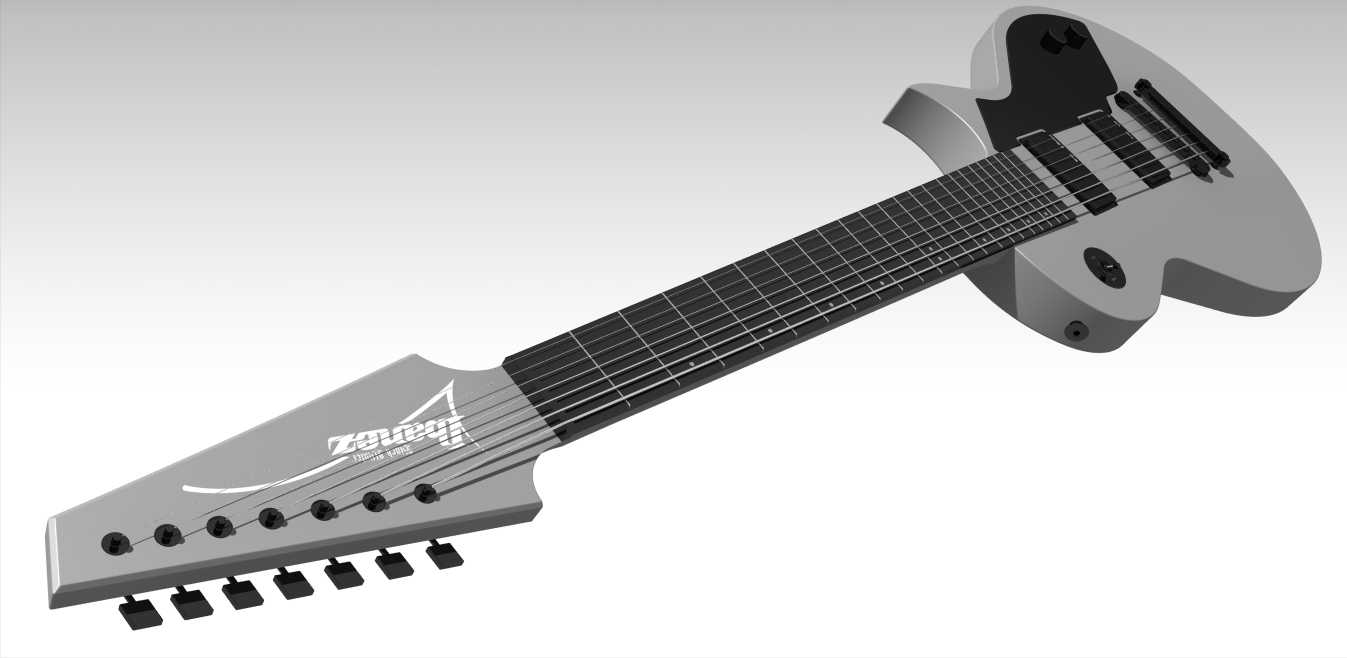

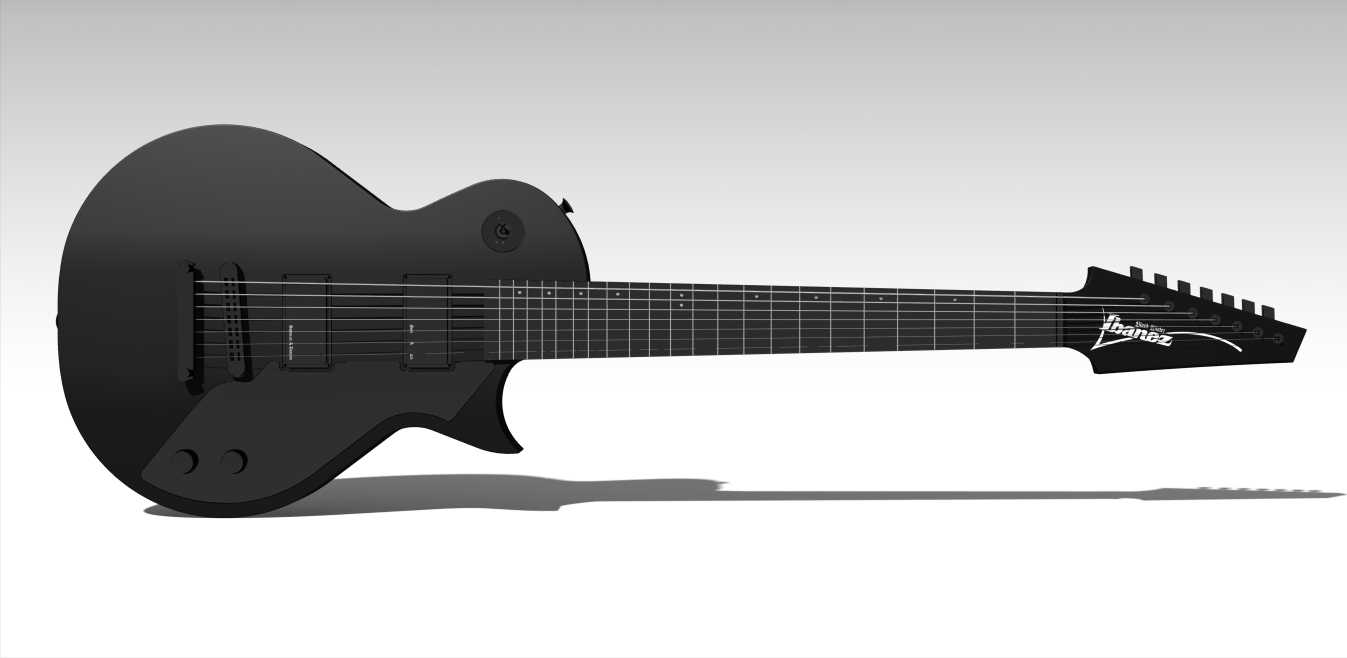

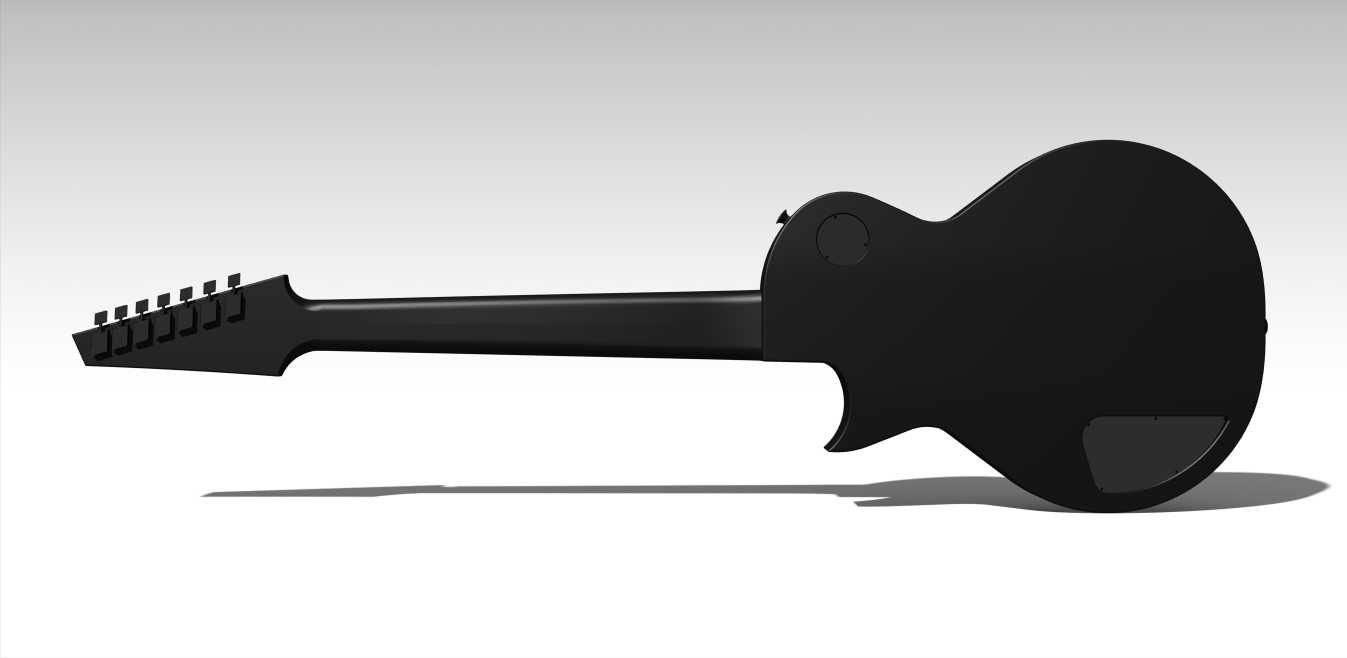

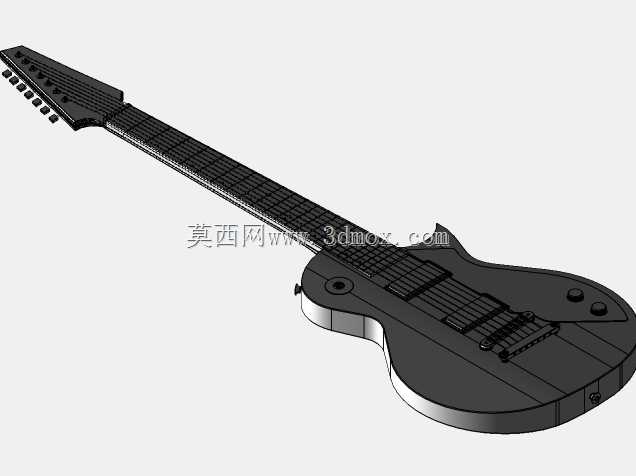

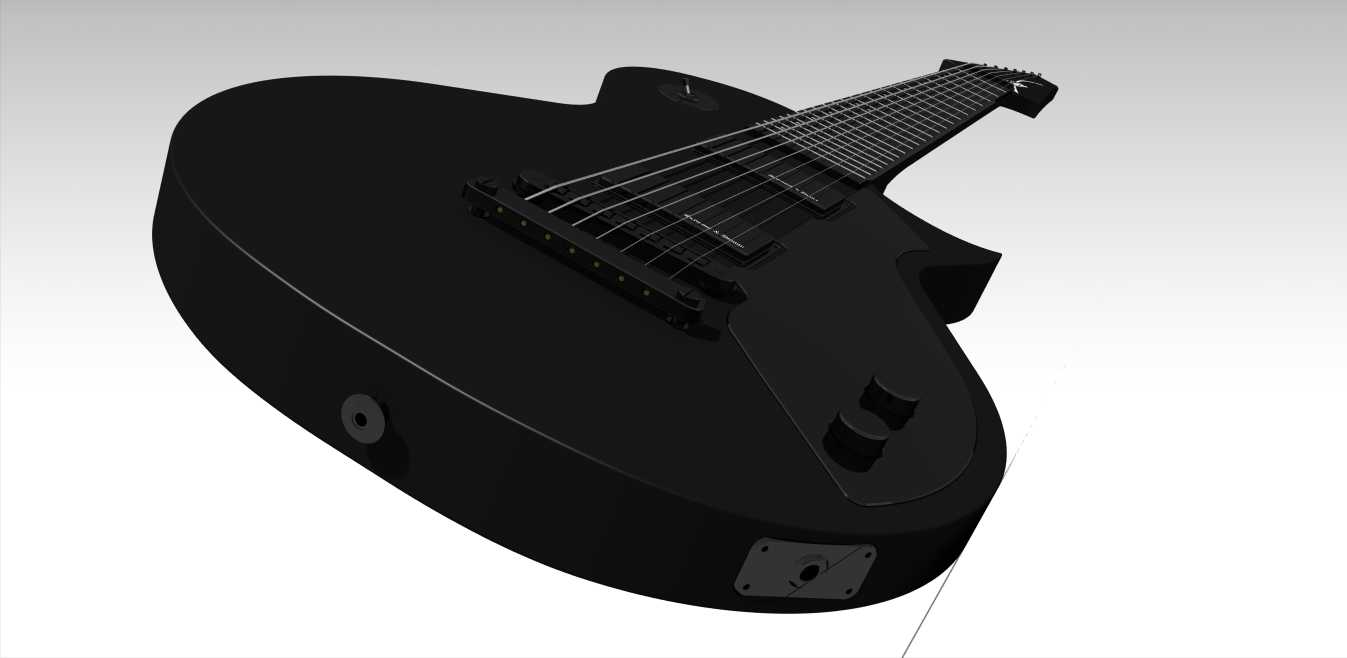

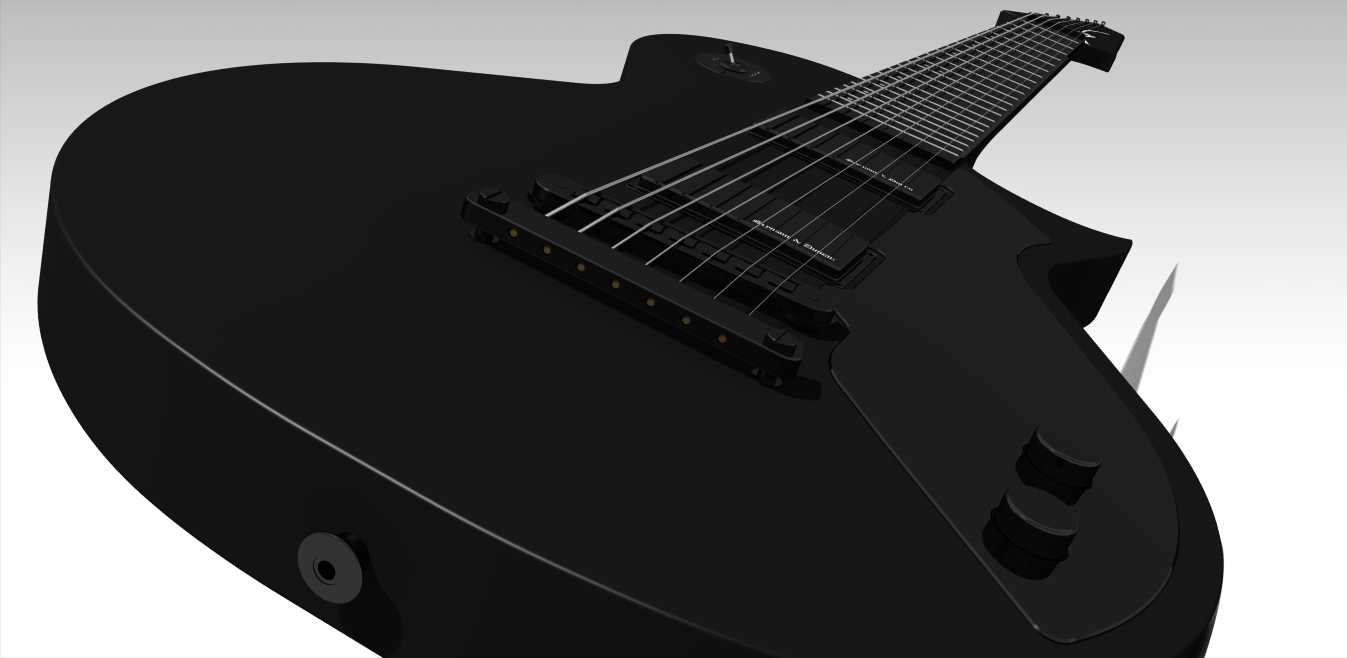

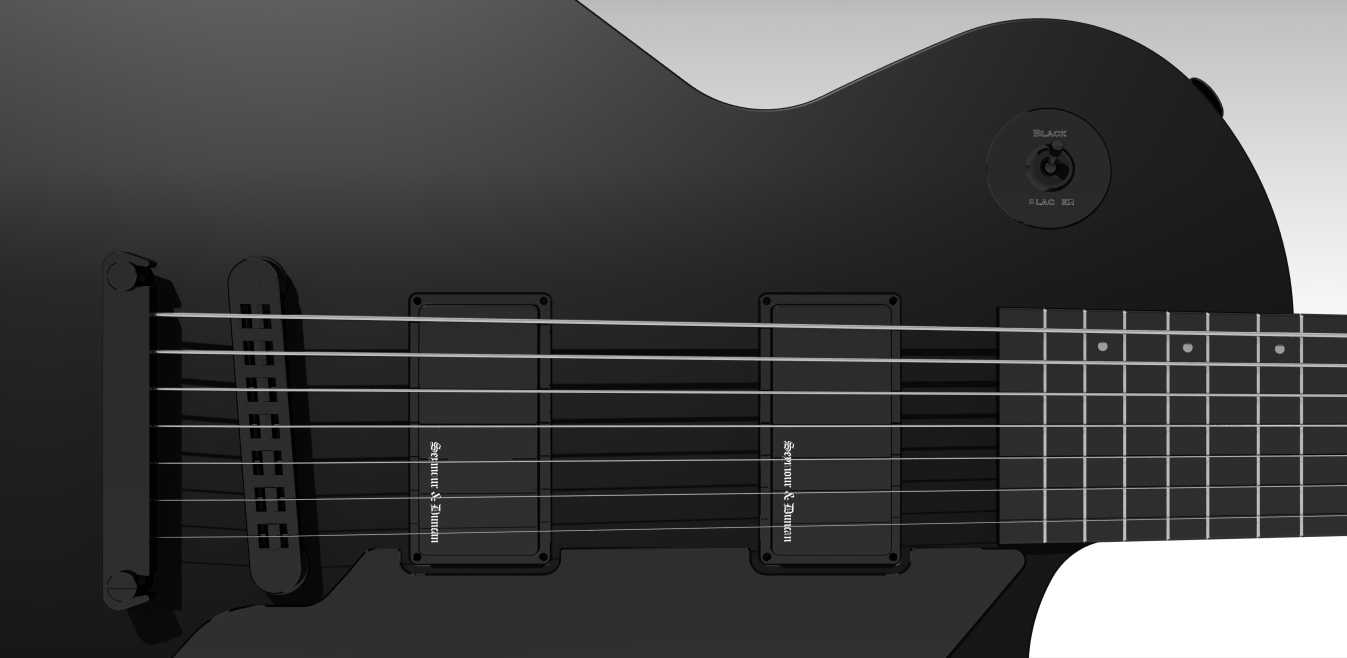

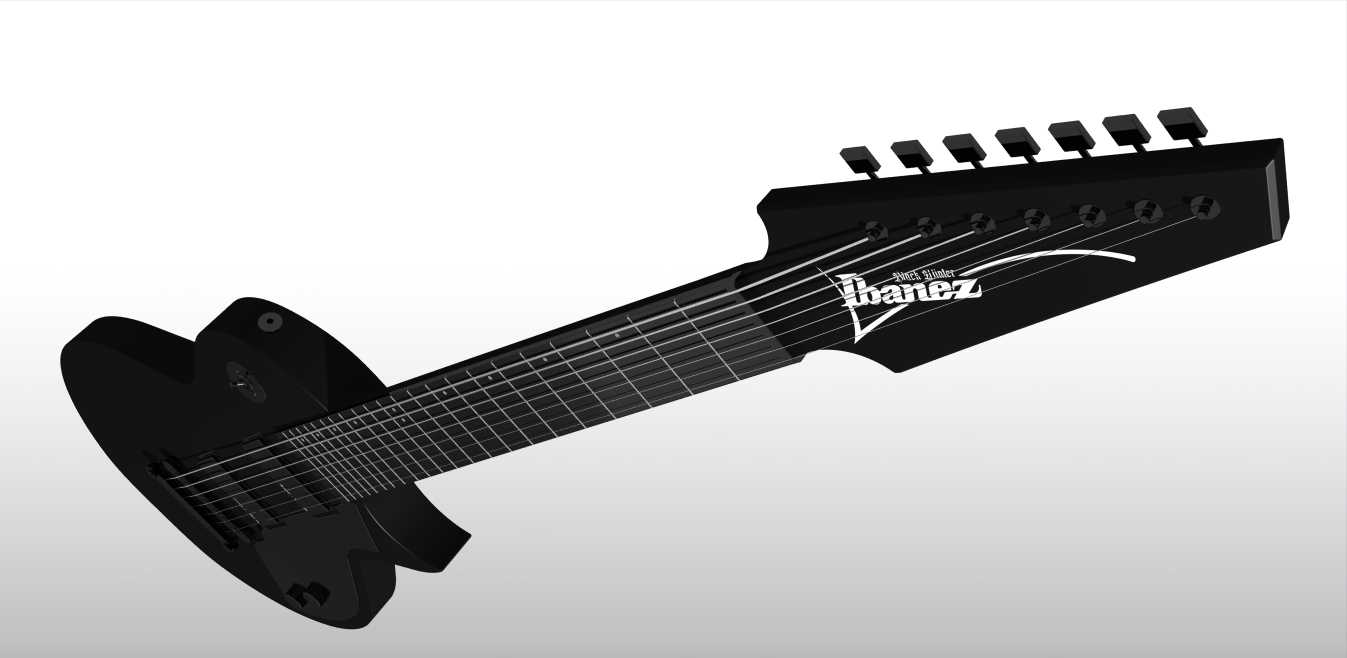

这款七弦电吉他的三维建模工作，首先从琴身轮廓的草绘切入，先对照参考样件勾勒出琴身的不对称流线外形，兼顾握持手感与高把位演奏的手臂避让空间，琴身厚度控制在45mm左右，边缘做了12mm半径的圆弧过渡，避免演奏时硌伤手臂。建模过程中先完成实体主体的搭建，再逐一拆分拾音器安装槽、控制旋钮孔、琴桥固定位、背带钉安装孔这些细节特征，所有安装孔位的尺寸都按照通用电吉他配件的标准规格预留，比如双线圈拾音器的安装槽尺寸匹配市面主流的7弦专用拾音器规格，琴桥安装位的孔距适配固定式七弦琴桥的安装尺寸，确保后续生产加工时可以直接适配标准配件，不需要二次改孔。琴颈部分的建模单独拆分处理，指板弧度采用12英寸的常用演奏弧度，品丝位置按照十二平均律的弦长计算结果逐一排布，第七弦的指板宽度在琴枕位置做了加宽处理，比常规六弦吉他宽8mm，保证低频弦的演奏空间不会拥挤，琴颈与琴身的连接采用插接式结构，配合面做了0.02mm的安装间隙预留，方便装配时的公差调整。建模过程中先完成整体的实体拆分，再对各个部件做外观细节的处理，比如琴身的哑光磨砂质感、指板的品丝凸起、琴弦的细圆柱特征、旋钮的防滑纹理都逐一还原，同时对各个部件的装配干涉做了检查，确保琴颈安装后与琴身的贴合面没有错位，拾音器安装后与琴身表面齐平，旋钮转动时不会与琴身轮廓产生干涉。这类电吉他模型主要用于乐器生产厂商的新品研发打样前的结构验证，也可以用于定制吉他的外观效果预览，在建模时除了外观还原，更要关注各个安装位的尺寸公差配合，比如琴颈钢筋的预埋槽位置、琴枕的弦槽间距、输出接口的安装深度这些容易被忽略的结构细节，都要在三维模型中准确体现，避免后续开模或者机加工时出现尺寸偏差导致配件无法安装。建模时先绘制琴身的主轮廓草图，拉伸生成基础实体后做拔模和圆角处理，再通过切除命令生成各个安装槽位，琴颈部分单独建模后通过装配约束与琴身配合，最后逐一添加琴弦、拾音器、旋钮、琴桥这些附属零件，所有零件的材质属性都做了对应设置，方便后续做渲染效果验证不同漆面、不同配件搭配的视觉效果。
