商用车辅助照明方形LED工作灯结构设计

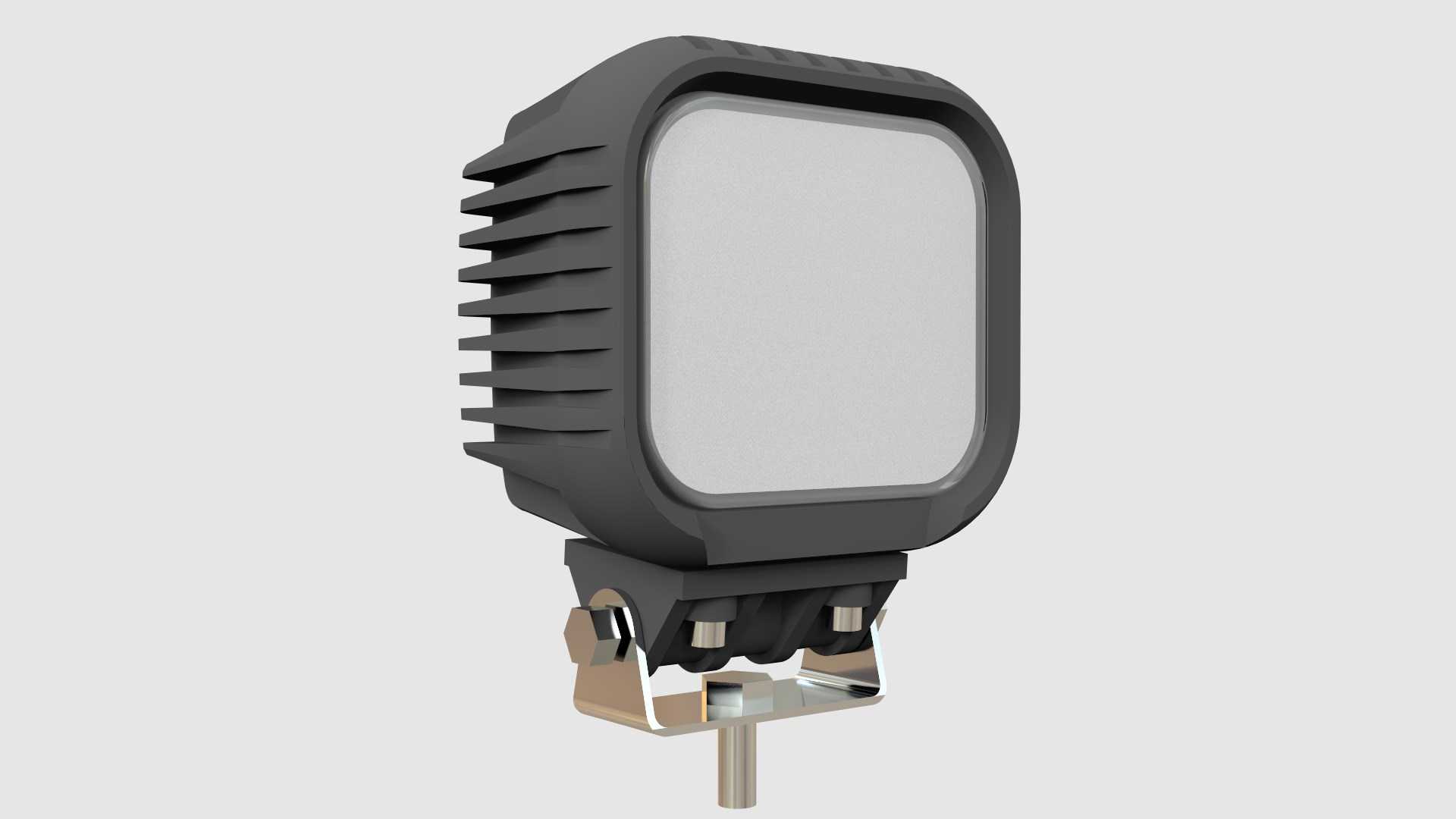

这款方形LED工作灯主要面向商用车后装、工程作业车辆配套的辅助照明场景，日常作业里，重型卡车、工程机械设备在夜间野外作业、工地施工、道路救援时，原车照明覆盖范围有限，这类工作灯可以补充侧方、作业区域的照度，避免视线盲区带来的操作风险。从结构设计来看，灯体外壳采用带散热鳍片的一体化结构，鳍片沿灯体侧面竖向排布，在车辆行驶或者作业时，迎面气流可以顺着鳍片间隙带走LED光源工作产生的热量，不需要额外加装散热风扇，减少了运动部件带来的故障点，适配商用车高震动、多粉尘的使用环境。灯头正面采用方形出光面，相比同功率圆形工作灯，方形的照射边界更规整，在近距离作业区域的照度均匀度更好，边缘没有圆形灯具常见的暗角区域，适合装卸货、设备检修这类需要清晰照亮规整作业面的场景。安装部分采用可调角度的金属支架，支架通过螺栓与灯体底部的铰接座连接，安装时可以根据实际照射需求调整俯仰角度，调整到位后锁紧两侧螺栓即可固定角度，支架底部预留了标准安装孔位，适配多数商用车、工程设备的原有安装点位，不需要额外打孔改装。建模阶段先确定出光面的有效发光尺寸，以此为基准向外推导外壳壁厚，散热鳍片的厚度、间距需要平衡散热效率与外壳结构强度，鳍片过薄会在震动工况下出现断裂风险，间距过小容易积尘积泥影响散热效果。灯体与前盖的配合处预留密封胶条的安装槽，保证IP防护等级满足户外使用要求，避免高压水枪冲洗、雨天作业时水汽进入灯体内部损坏电路。支架部分建模时需要校核铰接处的转动行程，保证调整角度覆盖常用的照射范围，同时避免转动时与灯体外壳出现干涉。渲染阶段重点还原外壳磨砂塑料的质感、金属支架的金属光泽以及出光面的半透明透镜效果，还原产品实际的外观质感，方便结构评审时直观判断外观与结构的匹配度。
