三轮自动人力代步通勤车结构设计

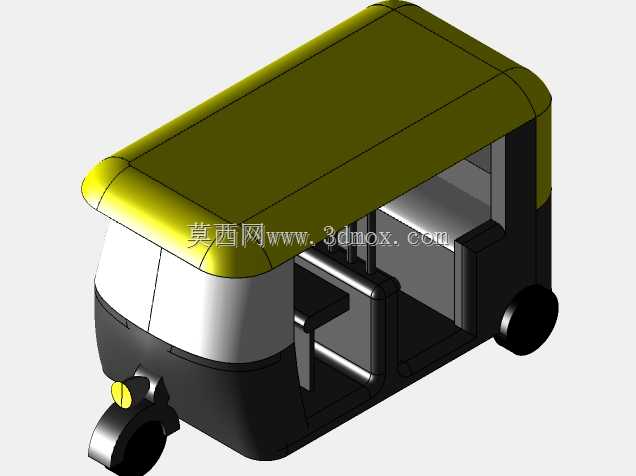

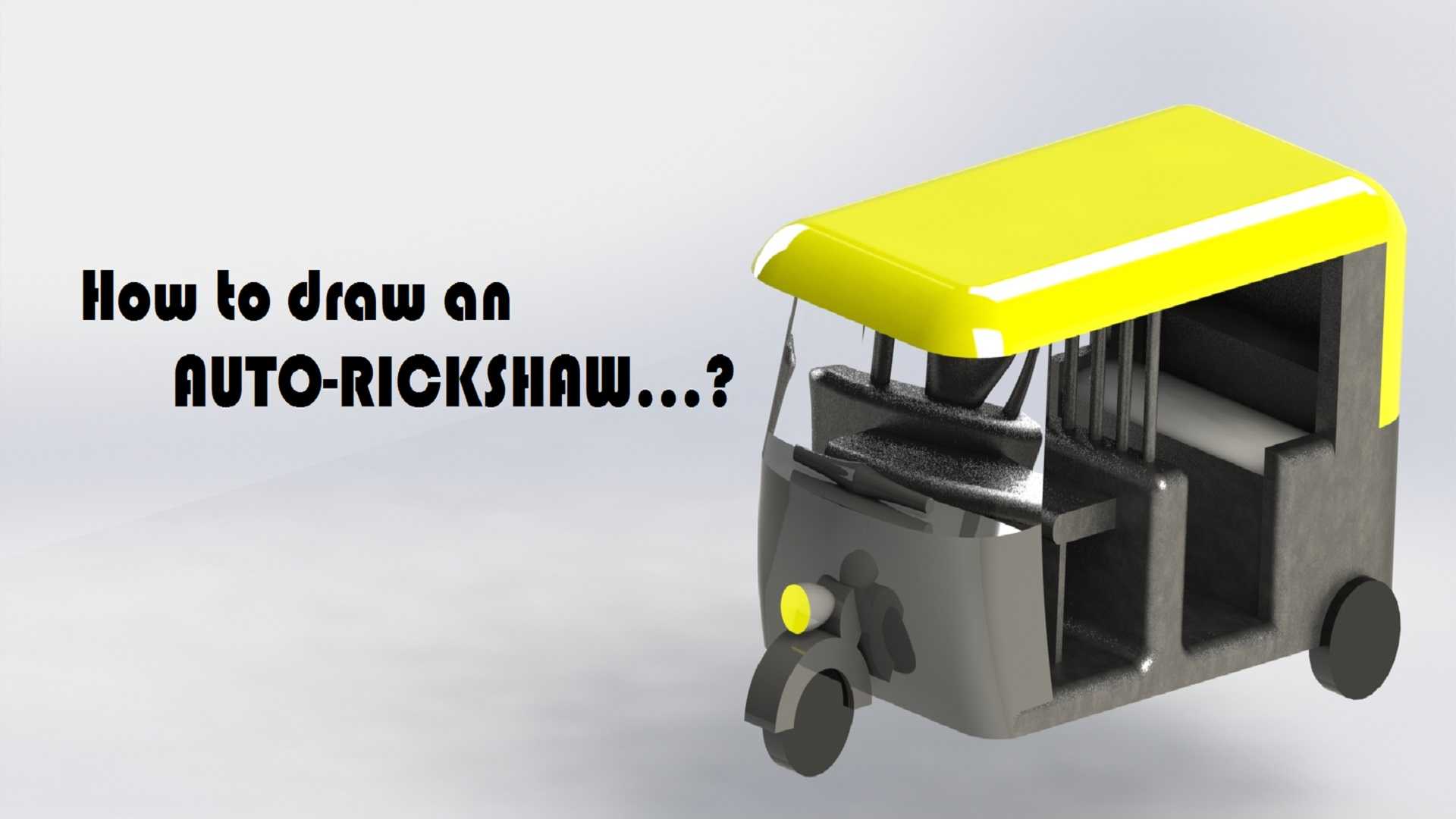

做这个三轮代步车的三维结构时，最先要锚定的是窄巷短途通勤的实际使用场景——南亚、东南亚城镇里的窄街密路，大型乘用车根本无法顺畅通行，这类窄体三轮载具要兼顾驾驶员与1-2名乘客的乘坐空间，同时保证转弯半径控制在2.8米以内，才能在宽度不足3米的街巷里完成掉头操作。建模初期先确定整车外廓边界，总长控制在2.6米，总宽1.05米，总高1.75米，这个尺寸既能保证车内乘坐空间不局促，也能适配绝大多数狭窄街巷的通行限界，不会因为尺寸过宽出现会车困难的问题。

建模流程上先从行走系统开始搭基础，前轮采用单轮转向结构，先绘制前叉与转向柱的装配关系，转向柱倾角设定为22度，兼顾转向灵活性与高速行驶的直线稳定性，前轮规格选用10寸小直径轮胎，降低前部整体高度，方便驾驶员上下车。后轮采用双轮承重布局，轮距设定为0.9米，保证车辆静止与行驶时的侧倾稳定性，后轴直接连接车架下部的承重梁，省去复杂的独立悬架结构，降低后期维护成本，适配这类工具车高频使用、低成本运维的需求。

车身结构部分，前部驾驶区采用开放式设计，只设置前部挡风结构与单侧扶手，保证驾驶员视野无遮挡，能清晰观察车身两侧的路况与行人，避免窄路通行时出现刮蹭。后部乘员舱采用半封闭结构，侧面不设置车门，方便乘客快速上下车，顶棚采用圆弧过渡的薄壳结构，既可以遮挡日晒雨淋，也能降低整车风阻，顶棚边缘做圆角处理，避免尖锐棱角在通行时刮碰到周边行人。车架主体采用矩形钢管焊接结构的建模思路，先搭建主纵梁与横梁的框架，再依次添加驾驶区固定支架、顶棚支撑柱、后轴安装座等附属结构，所有焊接位置都预留1.5mm的焊道间隙，符合实际焊接工艺的要求，不会出现结构干涉无法生产的问题。

细节设计上，前部设置单颗圆形前照灯，安装在前叉上部的支架上，随转向结构同步转动，保证夜间转向时照明范围与行驶方向一致。乘员舱内部设置简易长条座椅，座椅面距离地板高度为420mm，符合人体坐姿的腿部支撑角度，长时间乘坐不会产生明显疲劳。车身覆盖件采用分块建模的方式，前围板、侧围板、后围板都单独做实体结构，预留与车架连接的安装孔位，安装孔统一采用8mm直径规格，适配标准螺栓固定，方便后期更换损坏的覆盖件。建模过程中全程做干涉检查，尤其是转向柱转动到最大角度时，确认前叉、前轮与前围板、车架之间预留至少10mm的安全间隙，避免转向过程中出现部件卡滞。转向系统的传动比设定为12:1，保证驾驶员转动车把时不需要太大的力量，就能完成大角度转向操作，适配低速频繁转向的使用场景。制动结构采用前后轮联动鼓刹，建模时预留刹车拉线的走线路径，走线沿车架主梁内侧布置，避免外露被杂物剐蹭损坏。
