改装款BBS风格多辐式汽车轮辋结构

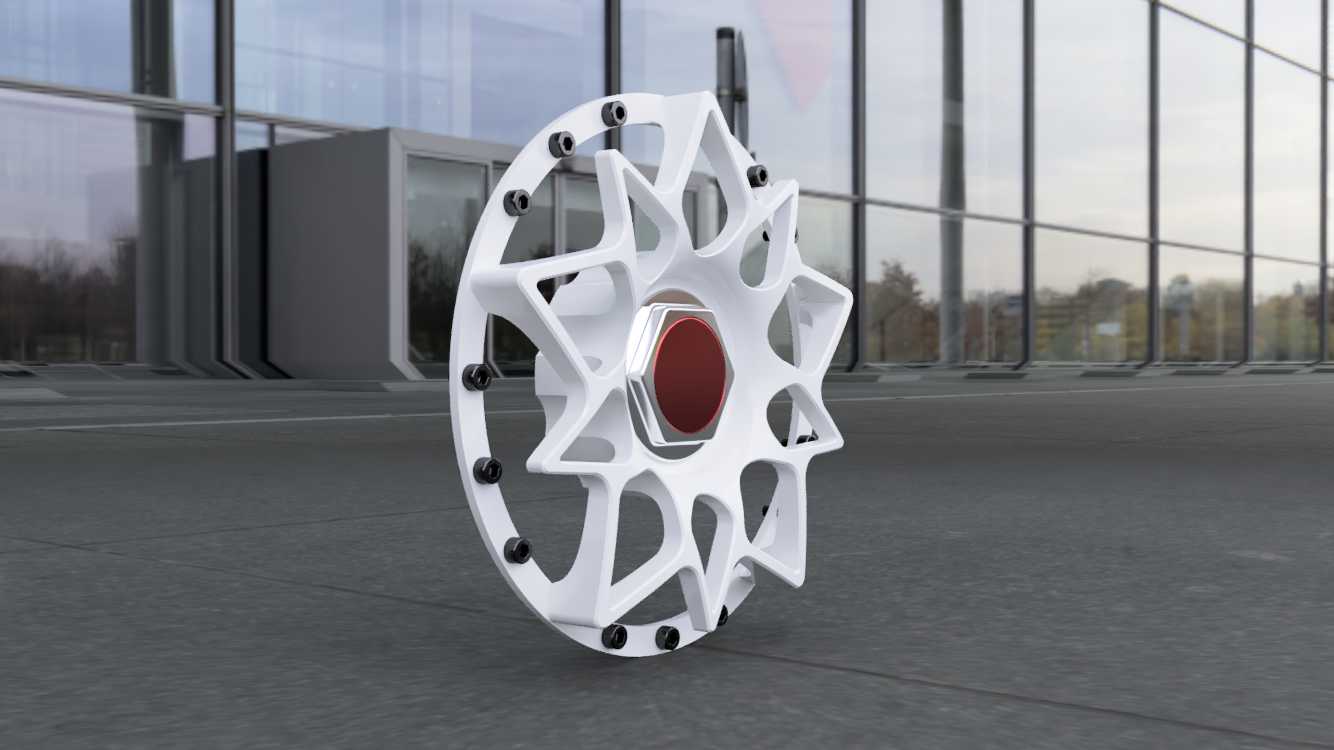

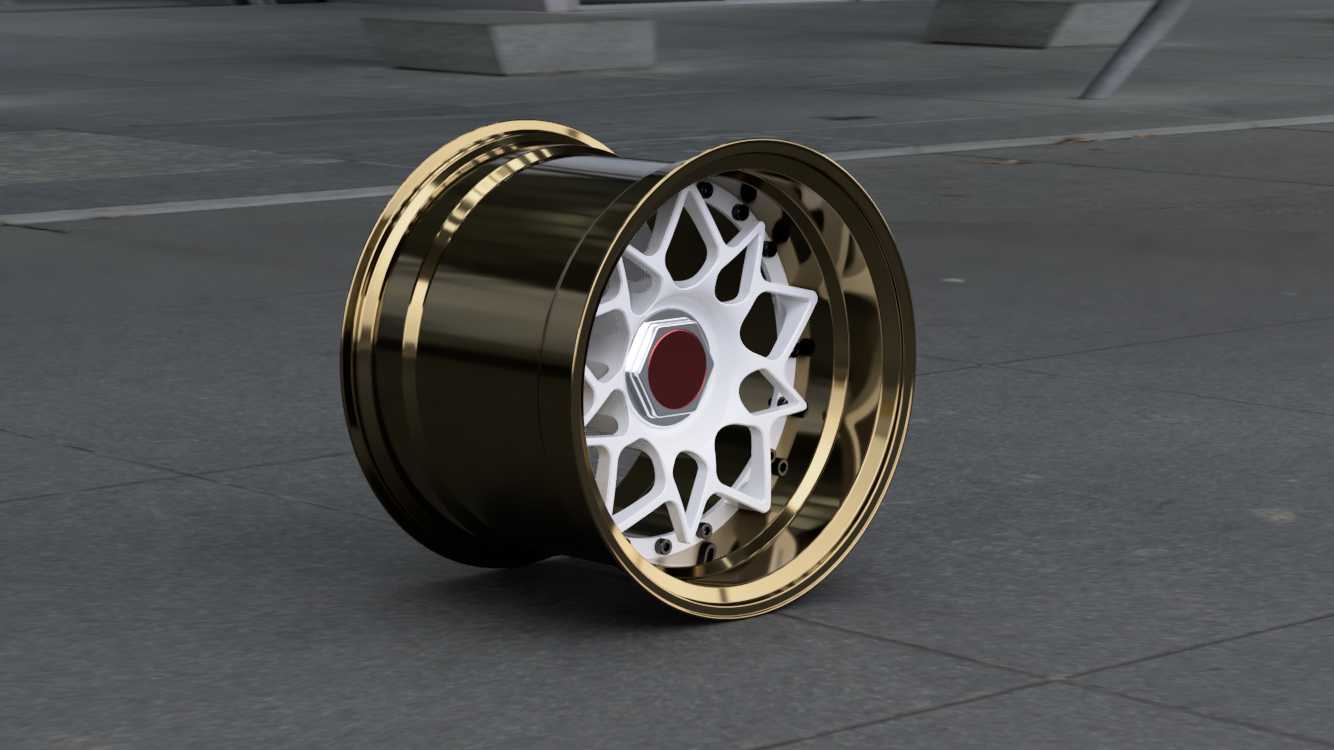

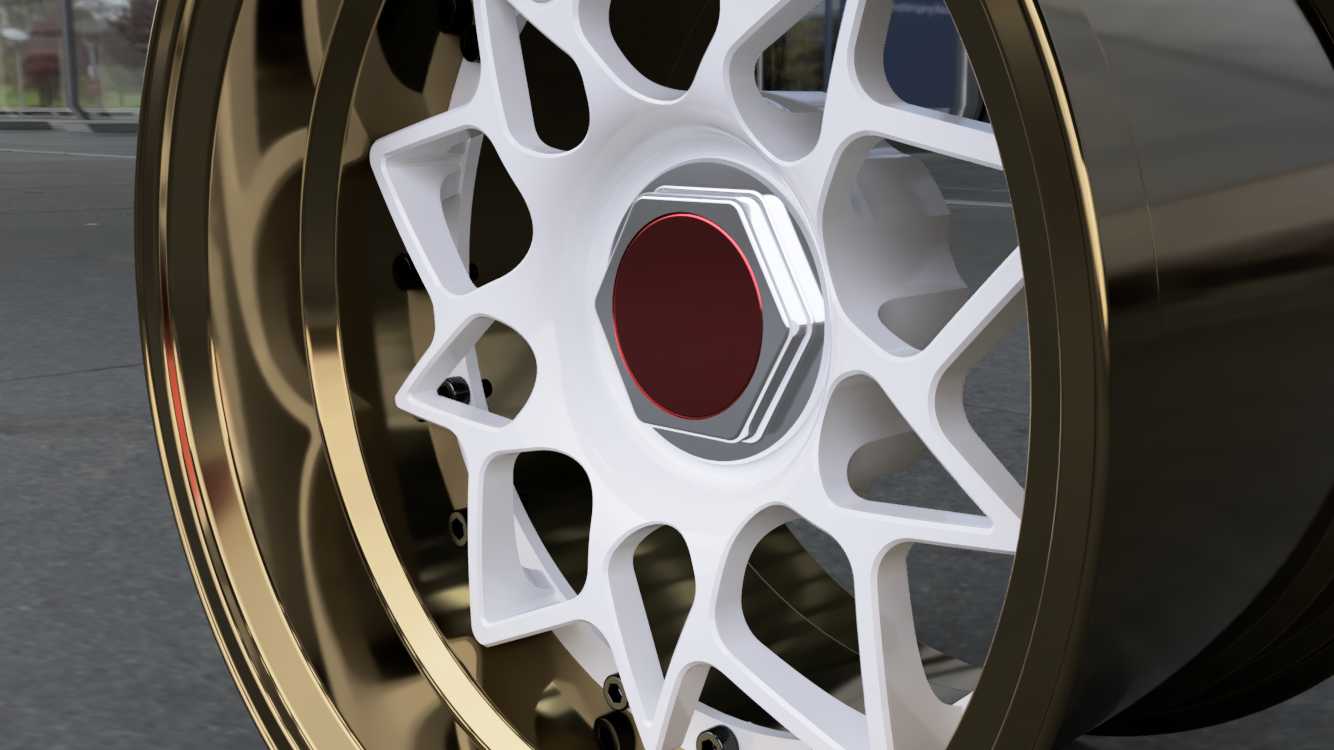

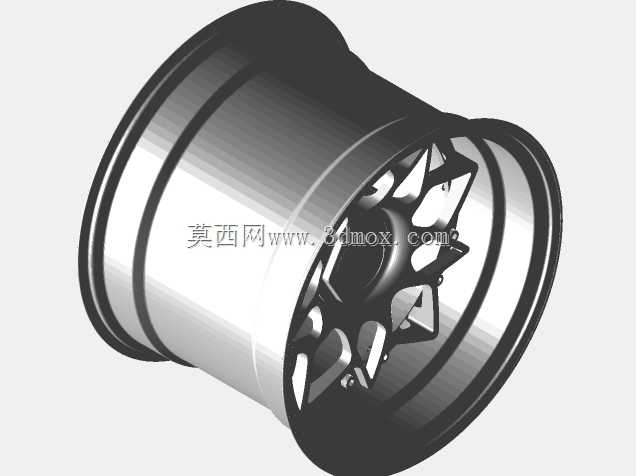

这款轮辋的建模工作最初是从轮辐的受力拓扑优化开始切入的，不同于普通家用车的密辐条低风阻设计，这类偏向竞技取向的轮辋首先要满足赛道工况下的侧向G值承载需求，建模时先以轮心安装面为基准，确定PCD孔位的分布圆直径、中心定位孔的配合公差，这部分尺寸直接决定了轮辋和车辆轴头的匹配度，一旦孔位偏置量出错，装车后会出现高速抖动的问题。画轮辋桶身部分的时候，要先区分前后轮的J值偏移，宽体改装车型的后轮ET值通常更小，桶身的抛边宽度需要和轮拱的外扩尺寸匹配，避免打方向时轮胎蹭到翼子板内衬，建模过程中要反复校核轮辋内侧和刹车卡钳的安全间隙，尤其是大尺寸多活塞卡钳的避让空间，很多新手建模时容易忽略卡钳与辐条背面的距离，实际装车后会出现干涉，根本无法正常转动。轮辐的网状镂空结构不是单纯为了视觉效果，每一处辐条的截面厚度都是经过受力推演的，在保证辐条能承受急加速、重制动时扭矩冲击的前提下，尽可能削减非受力区域的材料厚度，既可以降低轮下质量，提升悬挂的响应速度，也能给刹车系统留出更多的通风散热空间，避免赛道连续制动时刹车热衰减。建模时先绘制单根辐条的草绘截面，通过阵列命令完成整圈辐条的排布，之后对辐条和轮辋桶身、中心安装座的衔接位置做圆角过渡处理，避免应力集中导致的结构断裂，中心盖的定位卡槽、气嘴的安装孔位都要在建模后期逐一添加，这些细节位置的尺寸公差会直接影响后续配件的装配适配性。这类轮辋主要应用在场地赛车、街道改装乘用车领域，除了承载车身重量、传递动力扭矩的基础功能外，镂空辐条的风道设计还能引导气流穿过刹车总成，带走制动片与刹车盘摩擦产生的高温，抛边设计除了视觉效果外，也能在低速刮蹭路沿时优先保护轮胎侧壁，降低鼓包爆胎的风险。建模完成后要做装配干涉检查，模拟轮辋上下跳动、转向到最大角度时的空间边界，确认和减震器、羊角、翼子板等周边部件都留有足够的安全余量，才能保证模型具备实际生产参考价值。
