实木抽拉式婚礼戒指收纳盒结构设计

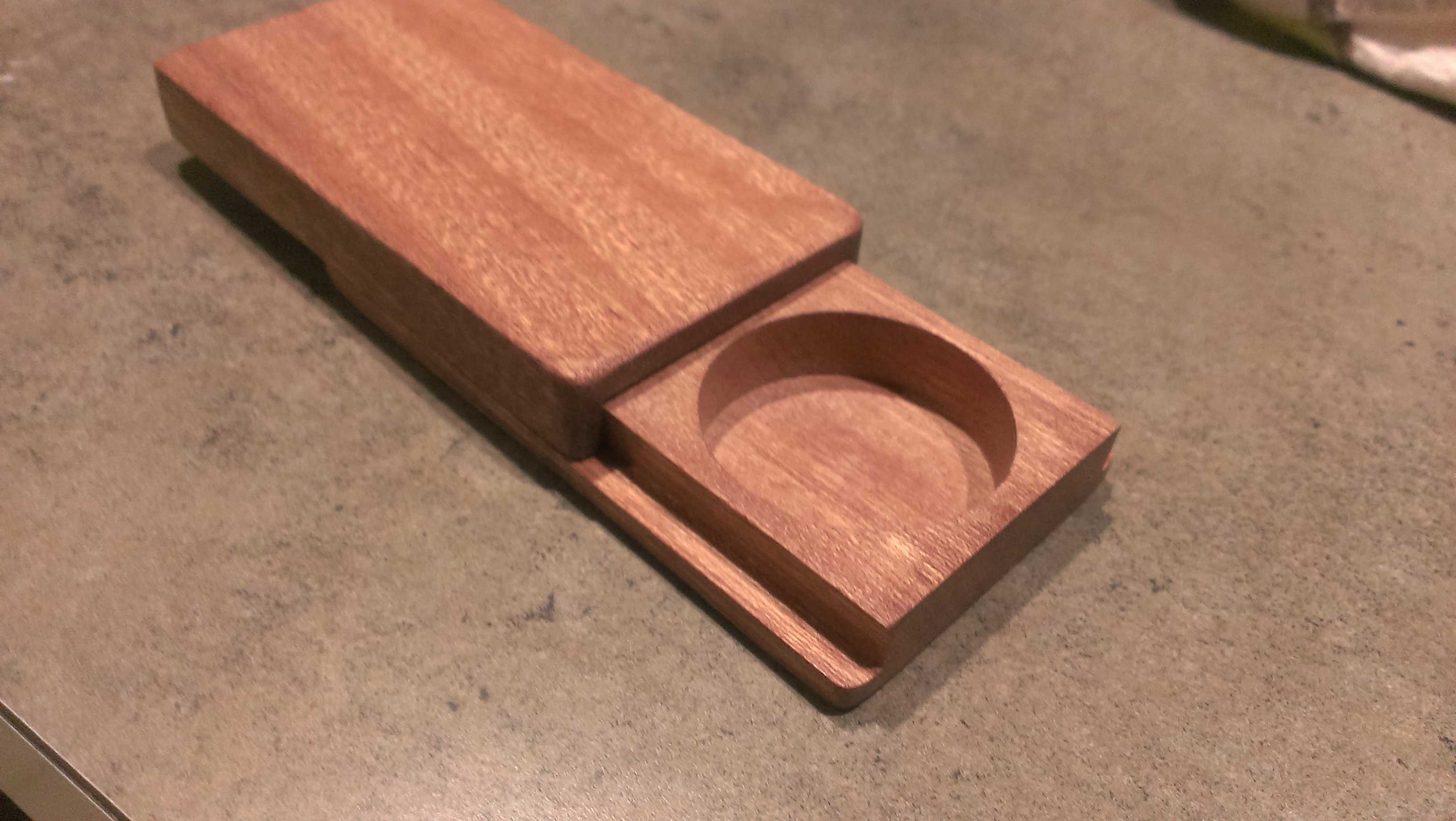

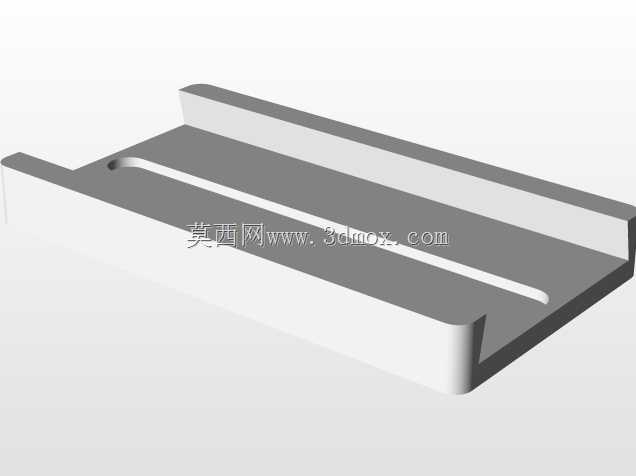

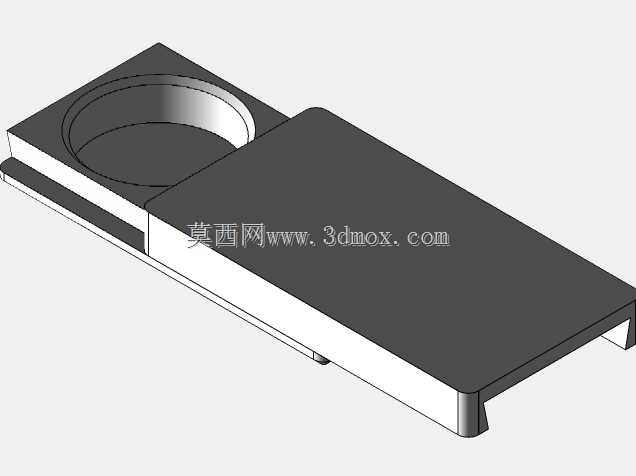

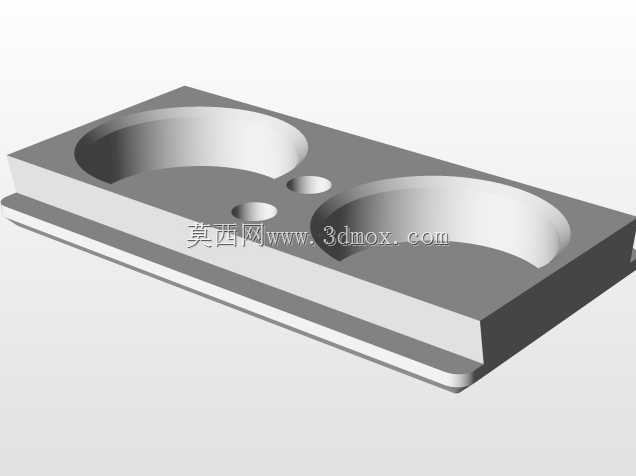

这款抽拉式木质戒指收纳结构，主要面向婚礼仪式场景使用，区别于市面常见的翻盖式首饰盒，采用抽拉滑移的开合逻辑，避免仪式现场翻盖动作幅度过大、遮挡镜头或者戒指滑落的问题，整体采用实木材质加工，表面保留木材原生纹理，没有额外的金属合页、锁扣等外露连接件，视觉质感温润适配婚礼的庄重氛围。从结构设计层面看，整体采用分体式滑移结构，分为外滑盖与内承托两个核心部分，外滑盖为通槽式矩形腔体，内壁做0.2mm的公差配合预留，保证抽拉过程顺滑无卡顿，同时不会出现配合间隙过大导致的滑盖自行脱落问题；内承托部分一端设置圆形沉槽，沉槽深度控制在8mm，直径适配常规婚戒的戒托尺寸，放置戒指后不会出现晃动倾倒的情况，承托的滑移行程做了硬限位设计，抽拉到最大开合位置时，滑盖与内承托不会完全分离，避免使用过程中部件脱落遗失。建模阶段先绘制整体外轮廓的矩形草图，标注整体长宽高的边界尺寸，整体长度控制在120mm，宽度45mm，高度25mm，符合单手握持的尺寸边界，不会因为体积过大影响仪式上的握持手感；首先拉伸生成外滑盖的实体，通过抽壳命令生成内部的滑移腔体，抽壳厚度设置为6mm，保证实木加工后有足够的结构强度，不会因为壁厚过薄出现加工开裂或者使用中磕碰碎裂的问题。之后绘制内承托部分的草图，拉伸生成承托基体后，在承托端面绘制圆形草图，通过拉伸切除生成戒指放置的沉槽，沉槽边缘做R1mm的圆角过渡，避免尖锐棱角划伤戒指表面或者使用者手指；两个部件的配合面添加配合约束，模拟实际抽拉的滑移行程，验证开合过程中是否存在干涉问题，同时对所有外露棱边做R0.5mm的倒角处理，去除加工后的锐边，提升握持的触感。加工环节适配立式加工中心的加工工艺，所有特征均采用三轴铣削即可完成，不需要多轴转位加工，装夹一次即可完成单个部件的全部特征加工，加工时先完成六面的基准找平，再依次加工型腔、沉槽特征，最后做棱边倒角，加工完成后只需要做表面打磨上木蜡油即可，不需要额外的连接件装配，整体装配工序仅需要将内承托滑入外盖腔体即可，生产组装效率较高。日常使用场景中除了婚礼仪式使用，也可作为日常婚戒的居家收纳载体，放置在梳妆台或者床头柜上，实木材质的外观也能适配多数居家装修风格，抽拉结构没有易损的合页、卡扣部件，长期使用也不会出现结构失效的问题。
