三面固定三角加强型角托架结构设计

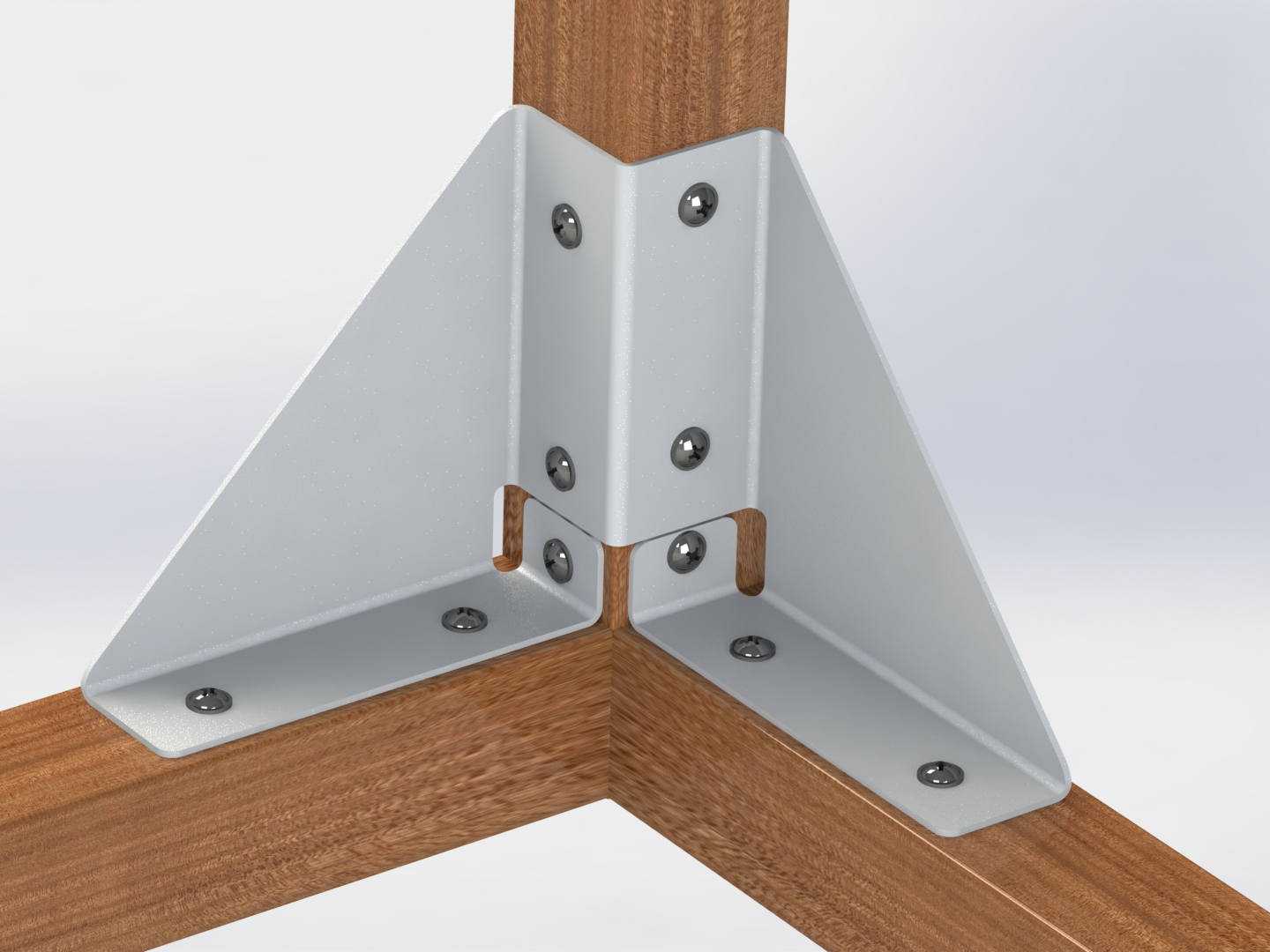

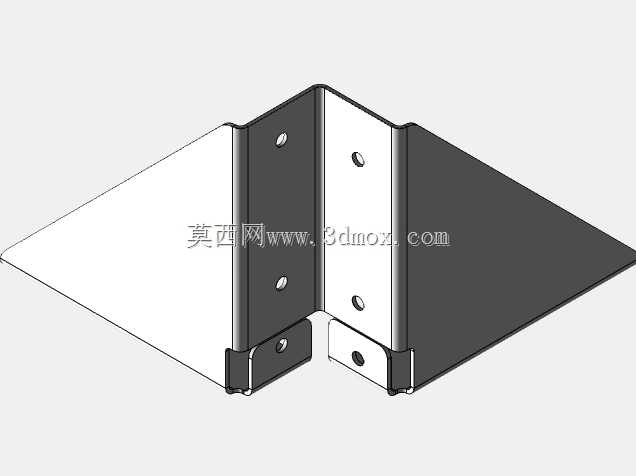

这类三角角托架主要应用于木质框架的直角连接处加固，常见于实木家具柜体角部、置物架层板与立柱衔接位、小型设备木质机架的角部补强场景，替代传统直片角码无法同时覆盖三个垂直面的缺陷，解决直角框架受侧向力时容易出现的接缝开裂、连接螺丝拔脱的问题。从结构特性来看，该角托架采用三面折弯成型，两个水平翼板分别贴合两根垂直交汇的木方端面，竖直翼板贴合竖向立柱的侧面，每侧翼板都预留了沉头螺丝安装孔，安装后螺丝头部完全埋入板件表面不会凸起剐蹭，两侧延伸出的三角加强筋直接连接相邻翼板，将单点受力通过三角结构分散到三个连接面，相比普通L型角码抗扭、抗倾覆能力提升明显，能承受垂直向下的静载荷以及水平方向的侧向冲击力，避免框架受外力后出现角部错位变形。设计阶段首先要确认适配木方的通用截面尺寸，确定三个翼板的贴合宽度与折弯内R角，避免折弯后内角与木方的直角棱边出现干涉导致贴合不紧密，沉头孔的位置要避开木方拼接的接缝处，同时预留足够的螺丝边距防止安装时木方开裂，三角加强筋的斜边做圆弧过渡处理，既减少钣金折弯时的应力集中，也能避免安装时锐边划伤操作人员。建模时先绘制托架的展开钣金草图，标注好各翼板的外形尺寸、沉头孔的定位尺寸与孔径，预留钣金折弯的工艺扣除量，之后通过基体法兰生成基础板件，依次完成三个方向的边线法兰折弯，对翼板边缘做微小的倒角去锐边处理，再通过成型工具生成沉头孔特征，最后对三角加强筋与翼板的衔接处做圆角过渡，完成建模后可以通过软件的干涉检查功能，模拟角托架与标准截面木方的装配状态，确认各贴合面无间隙、安装孔位无偏移，折弯处无结构干涉，确保加工后能直接贴合安装不需要二次修配。这类角托架采用薄板冲压折弯工艺即可批量生产，安装时不需要复杂的工装，只需对准三个交汇木方的角部位置，用自攻螺丝穿过预留沉头孔锁紧即可完成固定，能大幅提升框架结构的整体刚性，减少长期使用后角部松动的概率。
