可3D打印张拉整体螺栓螺母演示结构

这套张拉整体结构的螺栓螺母演示件，最初的设计出发点是做力学原理的具象化展示，日常在机械原理科普、职业院校金工实训课堂、青少年科创启蒙场景中都能用到，能直观把张拉结构的受力逻辑和螺纹紧固件的配合关系结合起来，比单纯的平面原理图更有触感，学习者可以亲手拆解拼装，理解预紧力、柔性约束、刚性支撑之间的平衡关系。

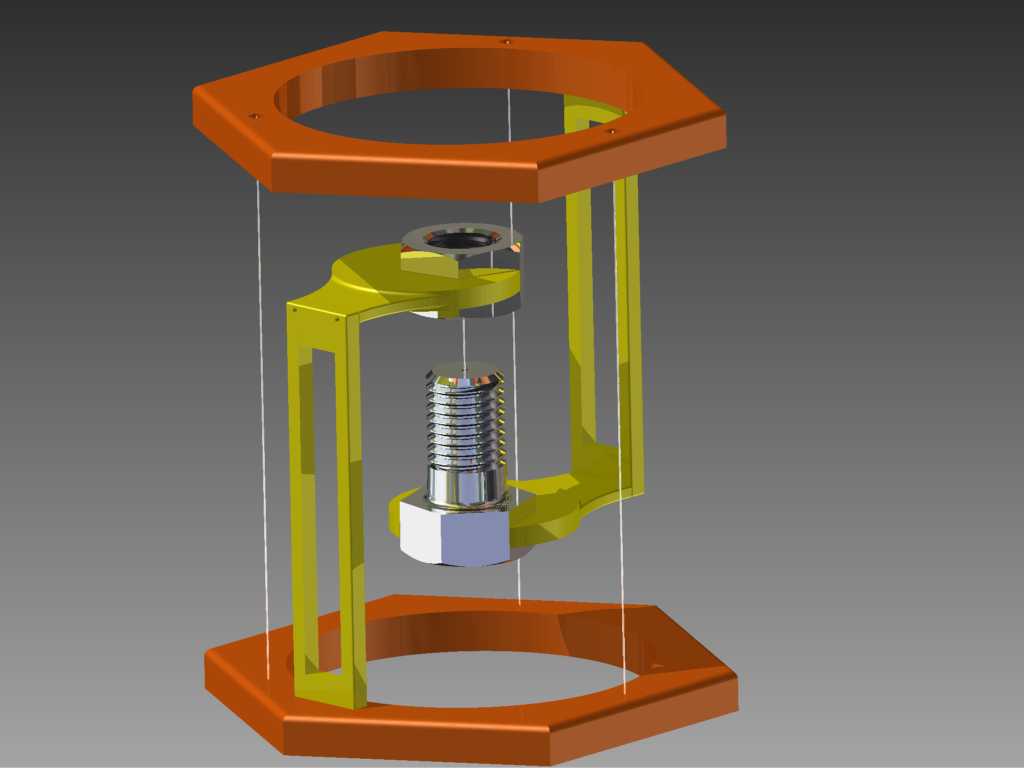

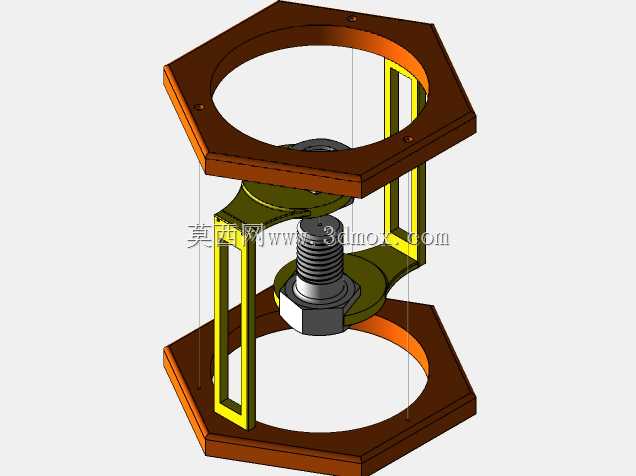

从功能特性上看，整个结构依靠上下两组六边形刚性框架、中间的黄色弯折支撑件，配合细柔的张拉线材实现悬浮支撑效果，中间的螺栓螺母组件是视觉核心，看似悬空实则所有受力都通过张拉线的预紧拉力和刚性件的支撑力平衡抵消，没有多余的固定连接件，所有零件都可以拆分，用小剂量的瞬干胶就能完成线材与刚性件的粘接固定，组装完成后可以稳定放置在水平台面上，轻微晃动也不会散架，能直观展示张拉整体“拉压平衡、以柔代刚”的力学特点。

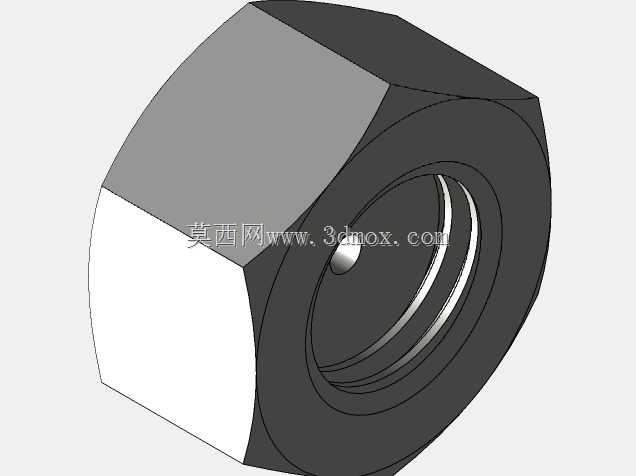

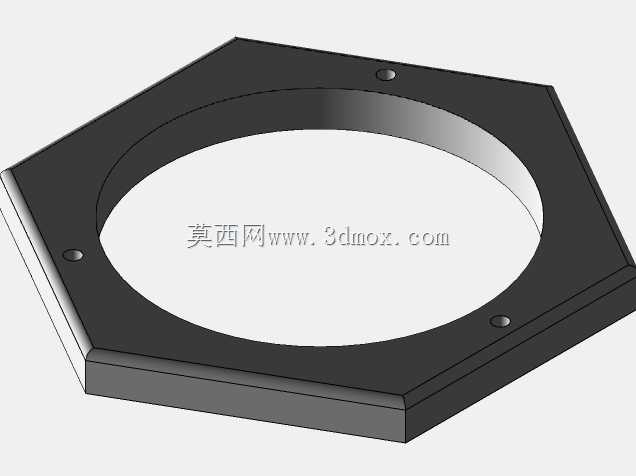

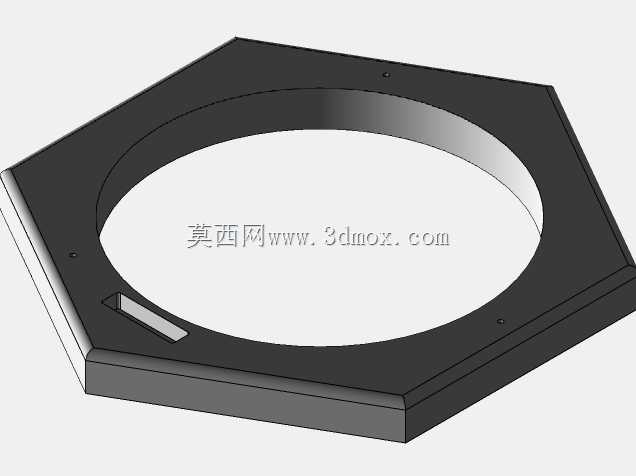

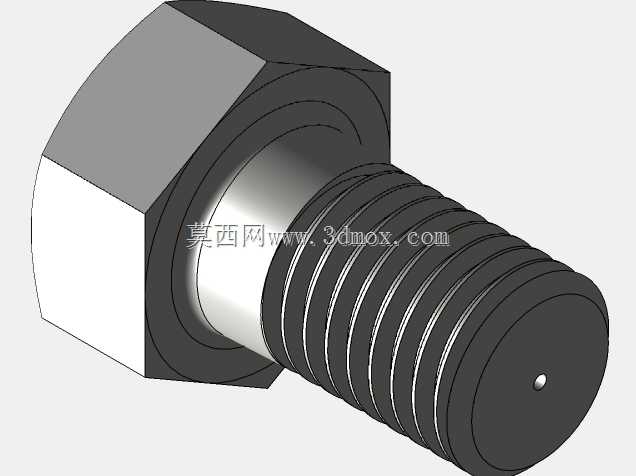

设计过程中首先要确定整体的安装边界，上下六边形框架的对边尺寸控制在120mm左右，整体高度控制在150mm，保证打印完成后不会占用过多展示空间，同时中间预留的螺栓螺母安装位要匹配标准M12螺栓的外形尺寸，让演示件的螺纹部分和工业实际使用的紧固件尺寸对应，不会出现比例失真的问题。建模时先绘制上下六边形框架的草图，拉伸成带安装孔的环形框架，注意框架上的穿线孔直径要控制在1.2mm，刚好能穿过常用的0.8mm尼龙鱼线；之后绘制中间的弯折支撑件，要计算好支撑件的弯折角度，保证上下端分别和上下框架的内边缘贴合，同时预留出螺栓的安装避让空间，避免螺栓转动时和支撑件发生干涉；最后绘制标准的六角头螺栓和螺母模型，螺纹部分采用简化的装饰牙型，不需要加工出精确的螺纹啮合面，毕竟是演示用途，重点是外形辨识度。

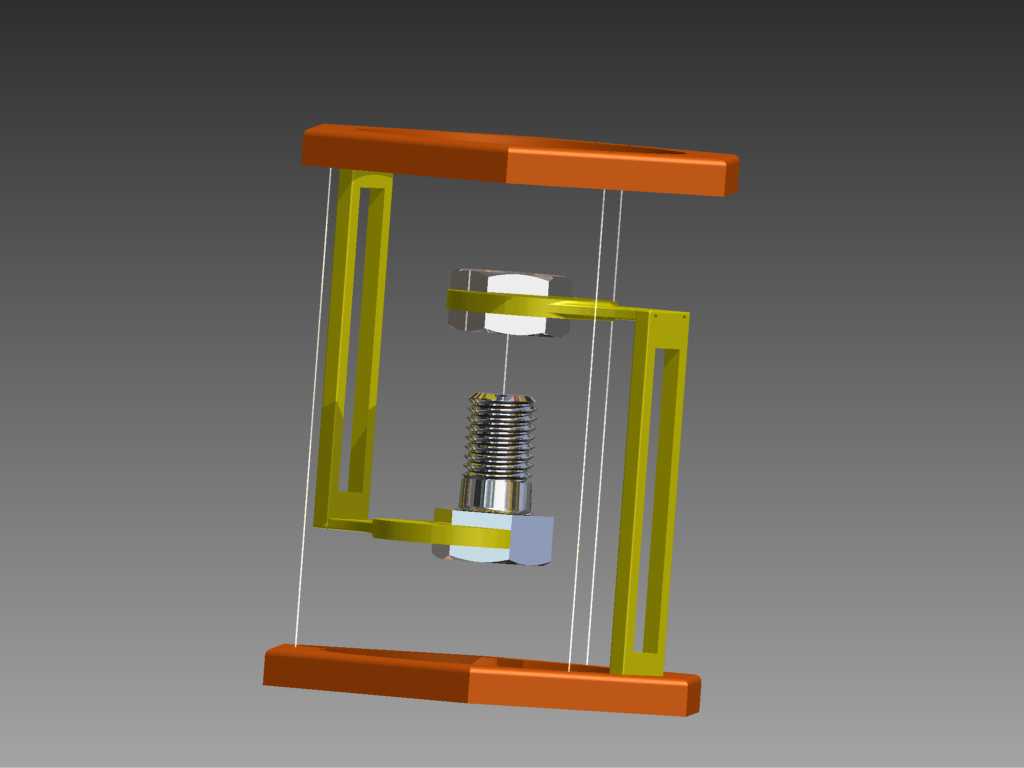

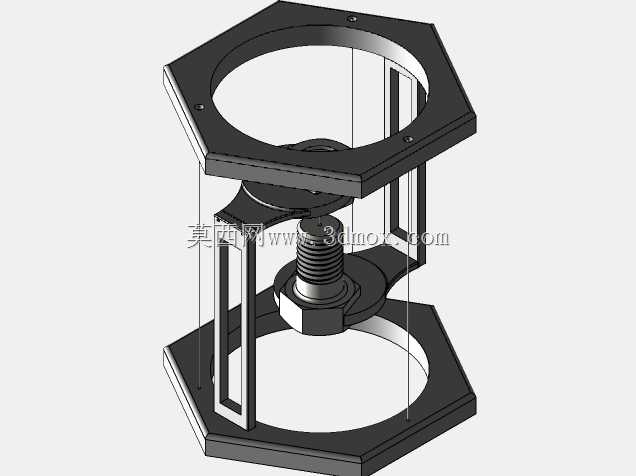

建模时先搭建整体的装配骨架，确定各个张拉线的长度和固定点位置，通过软件的装配约束模拟张拉线的拉力，反复调整支撑件的角度和框架的孔位，直到整个结构在虚拟装配状态下达到受力平衡，不会出现虚拟干涉；之后拆分单个零件，给每个零件添加0.2mm的打印公差，保证3D打印完成后零件之间的配合松紧适度，粘接时不会出现错位。整个结构没有复杂的曲面，所有零件都是规则的拉伸、切除特征，打印时不需要额外添加支撑，普通FDM打印机就能完成制作，组装时只需要按照张拉线的预紧顺序逐根固定，调整每根线的拉力一致，就能实现稳定的悬浮效果，既可以作为机械原理的教学道具，也能作为桌面的创意机械摆件。
