立式户外烧烤炉结构设计方案

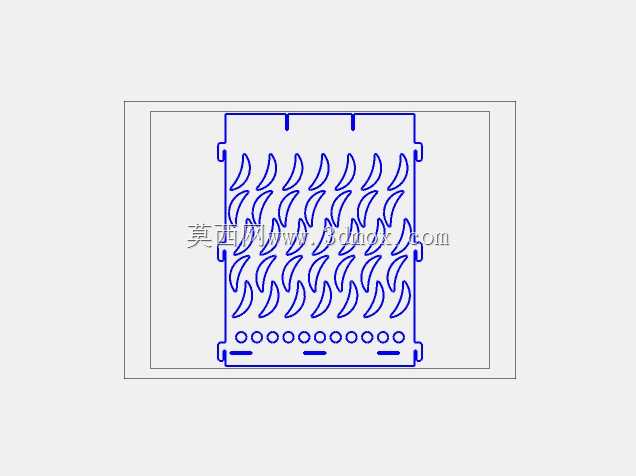

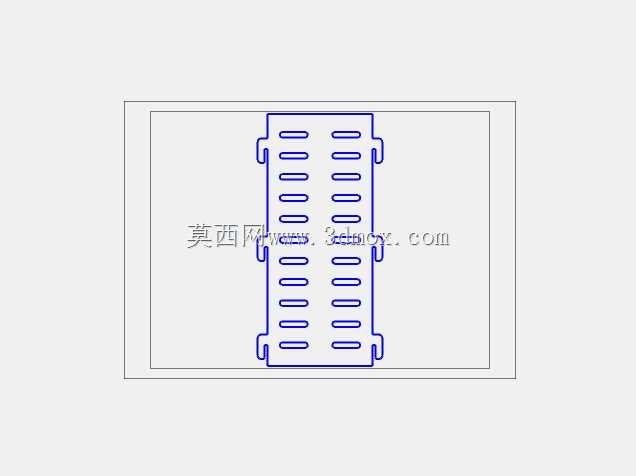

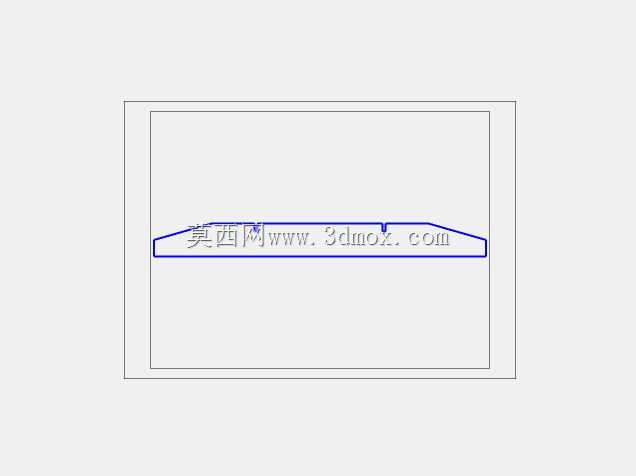

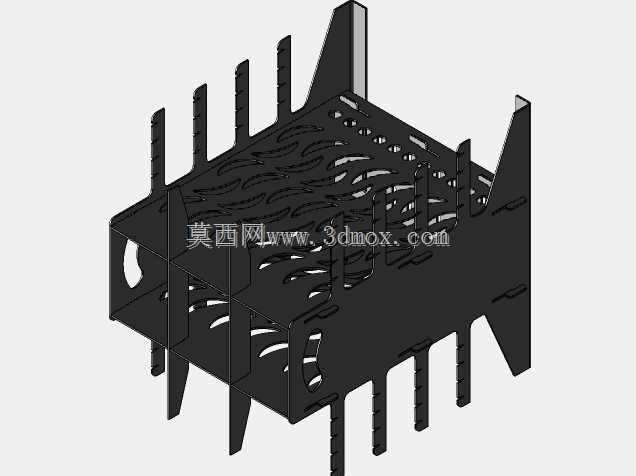

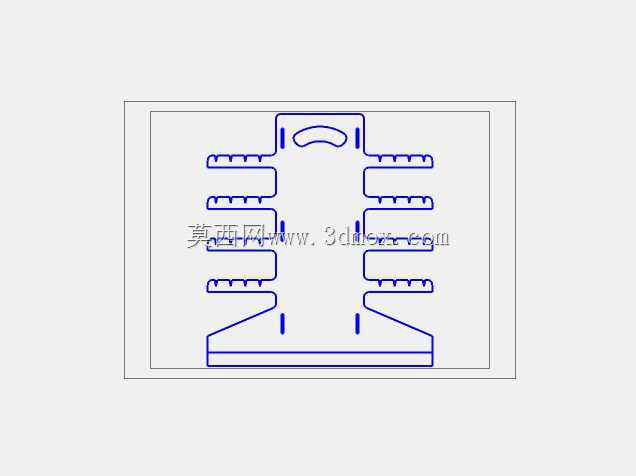

这款立式烧烤设备主要面向户外露营、庭院聚餐、街边流动餐食经营等场景使用，区别于传统卧式烤炉的横向占地设计，采用竖向堆叠的结构布局，能在有限的场地空间内提供充足的炭烤区域，同时减少热量向侧面的无效散失，提升木炭燃烧的热利用效率。设备主体采用耐热钣金弯折成型，整体安装边界控制在占地0.16平方米以内，竖向总高度适配成年人站立操作的舒适区间，无需弯腰即可完成食材翻面、炭火调整等操作，长时间使用不易产生腰部疲劳。从功能设计上，设备分层设置了炭仓、烤网放置位、接灰抽屉三个核心功能区，炭仓位于设备中下部，侧壁预留均匀的通风孔，可通过自然进风维持木炭的持续燃烧，无需额外加装电动送风装置；烤网采用可抽拉结构，支持根据食材烤制需求调整与炭火层的间距，适配不同食材对火候的要求；底部的接灰抽屉与炭仓之间设置镂空隔栅，燃烧后的炭灰可直接落入抽屉内，使用后抽出即可完成清灰，避免炭灰散落污染场地。建模过程中先绘制整体的竖向轮廓草图，确定各功能层的高度占比与安装配合间隙，优先使用钣金模块完成外壳的弯折、法兰边、通风孔的特征创建，保证各钣金件的折弯系数匹配常规冷轧钢板的加工参数，后续再单独绘制烤网、隔栅、抽拉滑轨等附属零件，完成虚拟装配后校验各抽拉部件的滑动行程，避免出现运动干涉，同时核对所有拼接边的焊缝预留位置，确保后续实物焊接时的工艺可行性。设备的所有外露边均做了卷边处理，避免使用过程中划伤操作人员，底部预留四个支脚的安装位，可适配不同平整度的户外地面，通过调整支脚高度保证设备整体水平，防止烤制过程中油脂溢出流向单侧。
