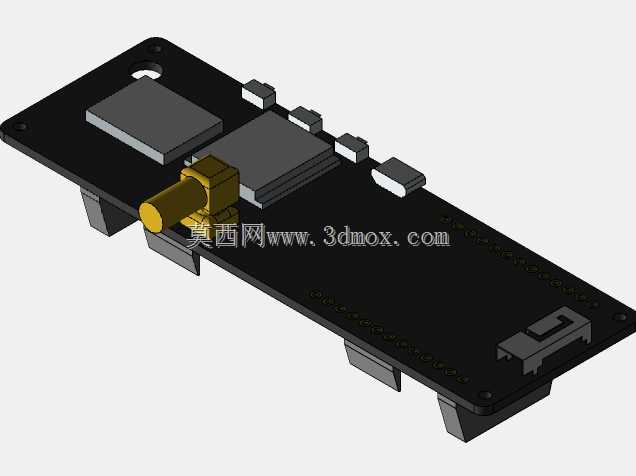

TTGO TBeam V1.0射频开发板结构设计

这款TTGO TBeam V1.0的结构建模，首先要贴合户外物联网节点、便携定位终端这类实际应用场景的装配需求，这类设备常被用在野外资产追踪、低功耗广域网络数据采集场景里，既要容纳射频收发链路、主控处理单元、定位模块、供电接口这些核心器件，还要兼顾外接SMA天线的安装强度，避免日常插拔天线时造成板载连接器开焊脱落。建模初期先梳理板上所有器件的占位边界：板载的SMA射频接头突出板面高度最高，建模时要预留足够的外围避让空间，避免后续装配外壳时出现干涉；板边的USB供电接口、功能按键都要对齐板边的安装定位孔，四个角的安装孔位严格按照PCB实际孔位坐标定位，方便后续和配套外壳、固定支架做装配配合。整个建模过程在SolidWorks里推进，第一步先导入PCB的板框轮廓作为草图基准，按照实际板厚拉伸生成PCB基板实体，区分出顶层阻焊和底层丝印的视觉层次但不做多余渲染，重点还原结构配合相关的特征。接下来逐个构建板载器件：大尺寸的屏蔽罩要按照实际焊接高度拉伸，边缘做微小的倒角还原实际冲压件的工艺特征，射频接头的金属外壳、中心插针分别建模，保证和PCB焊盘的贴合位置准确；侧边的排针座、功能按键按照实际封装尺寸构建，突出板面的高度严格匹配器件手册参数，避免后续做结构装配时出现尺寸偏差。设计思路上优先保证安装兼容性，板底的支撑柱高度按照常用外壳的内部净空设置，避免板底焊接点和外壳底板接触造成短路，板上所有突出器件的外形都做了简化但保留关键装配尺寸，既不会因为模型过于细碎影响装配校验效率，也能准确反映实际装机时的干涉情况。实际使用中这款开发板常搭配锂电池做独立供电，建模时也在板载电池座的位置预留了对应尺寸的占位空间，方便后续做整机结构设计时快速匹配电池尺寸，不用反复核对PCB的器件布局。整个模型的外形尺寸完全参照实际硬件的物理尺寸，长度方向覆盖从SMA接头到USB接口的全长度，宽度方向对齐两侧排针的最外边缘，安装孔的孔径、孔位间距都和实际硬件一致，不管是做3D打印外壳设计，还是做集成设备的内部结构排布，都能直接调用这个模型做装配干涉检查，不用反复测量实物尺寸。建模过程中特意把板上的定位特征做了醒目的区分，比如USB接口的插口轮廓、按键的凸起高度、天线接头的螺纹段长度，这些都是结构设计中最容易出现装配干涉的位置，建模时没有做过度简化，保证结构校验的准确性。
