汽车齿轮齿条式转向传动机构三维设计

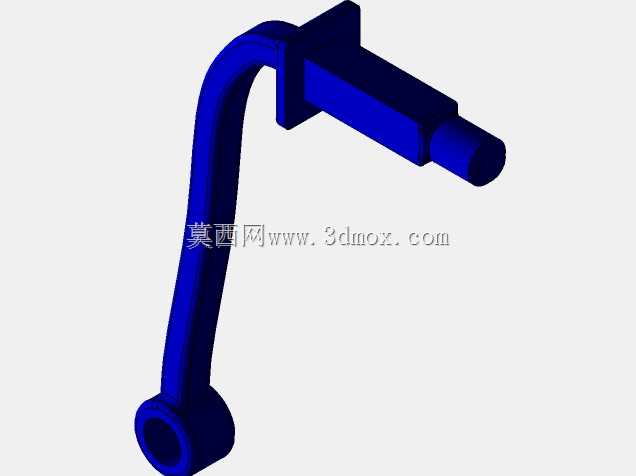

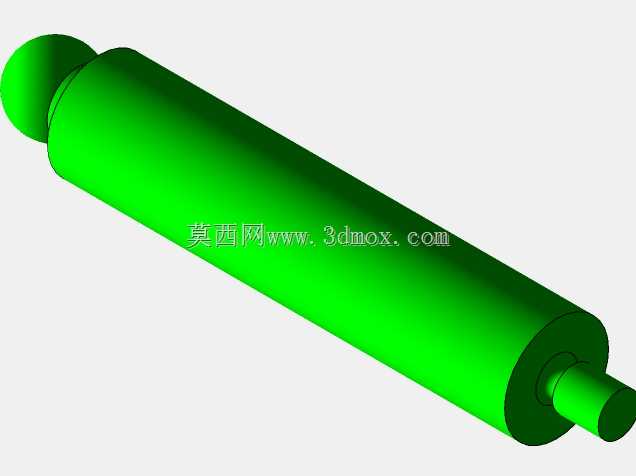

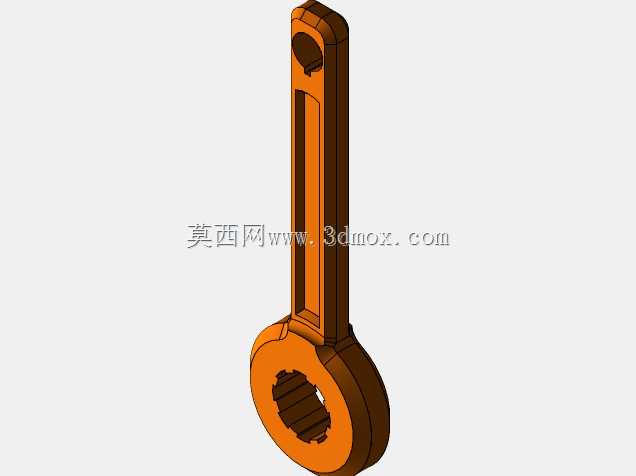

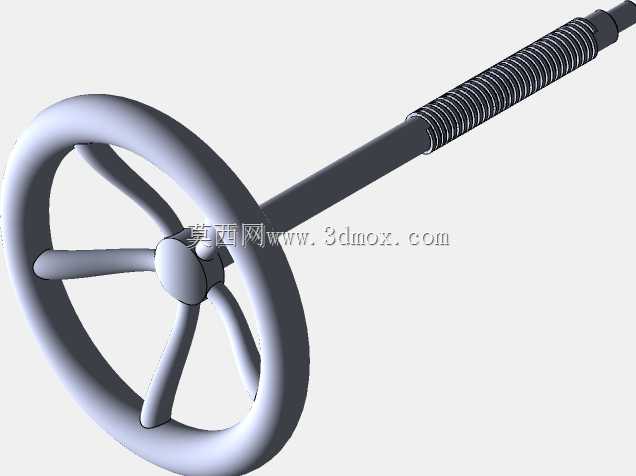

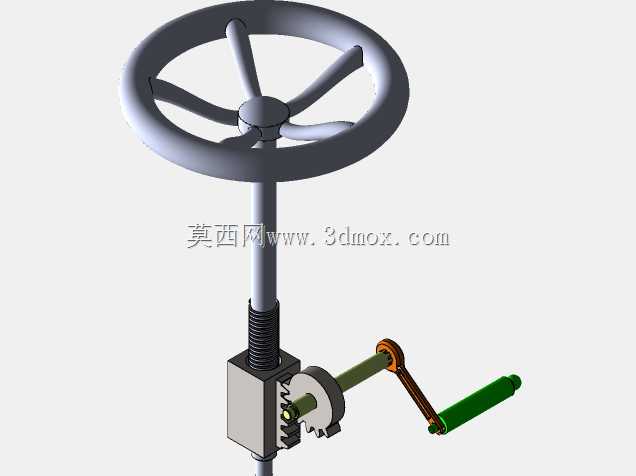

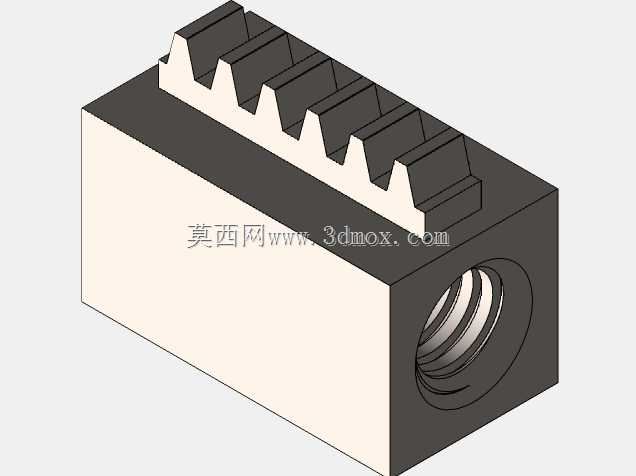

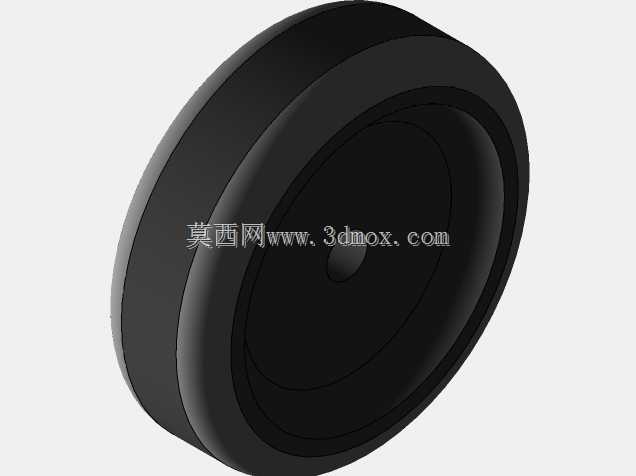

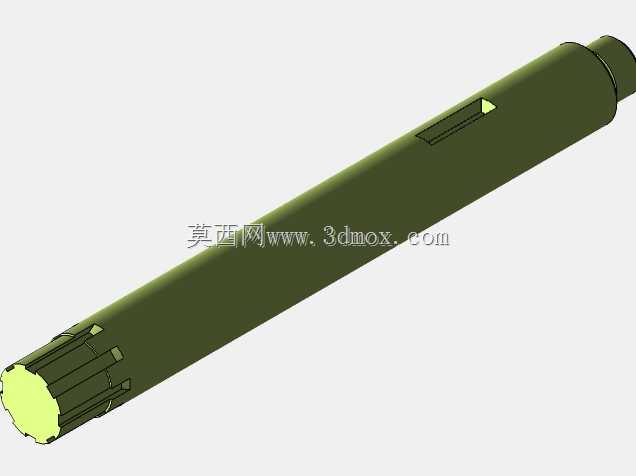

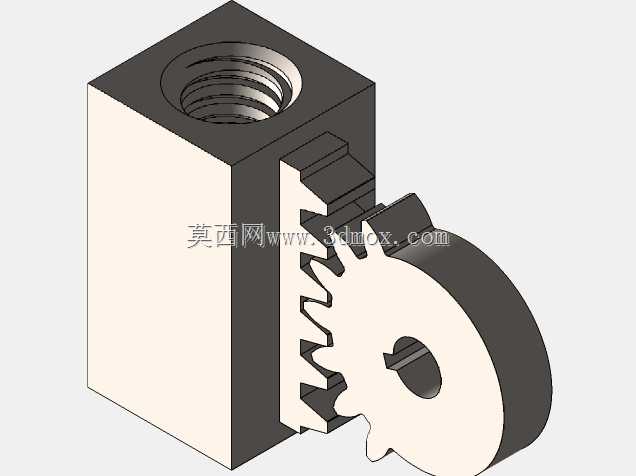

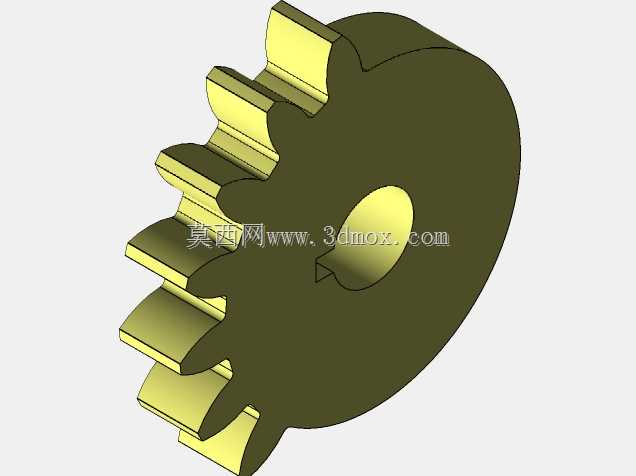

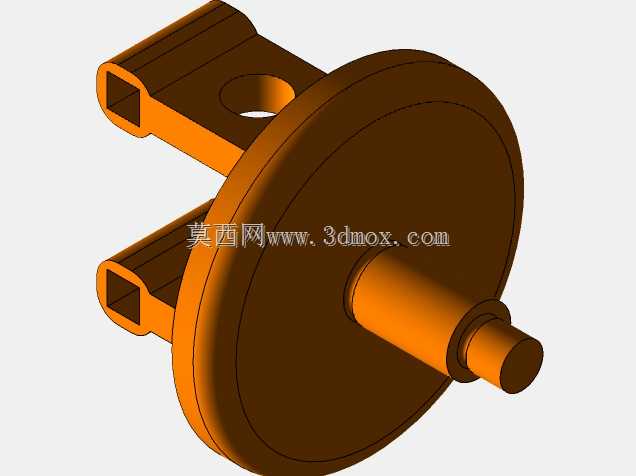

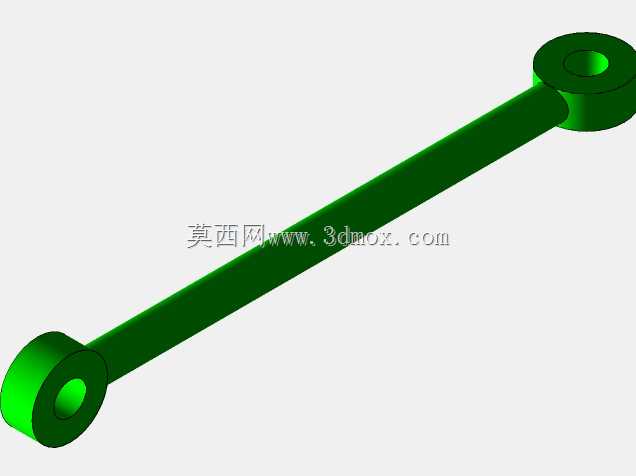

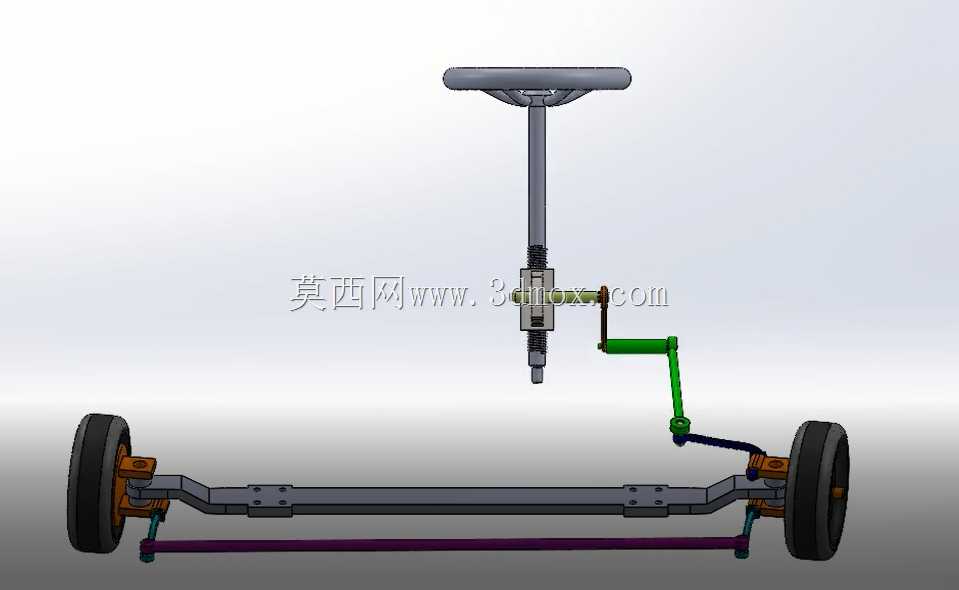

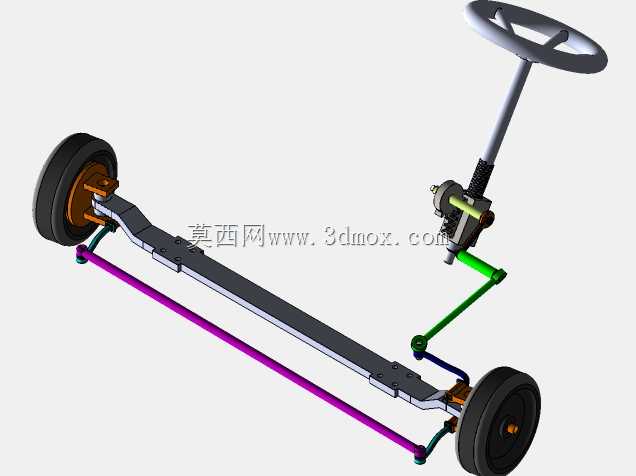

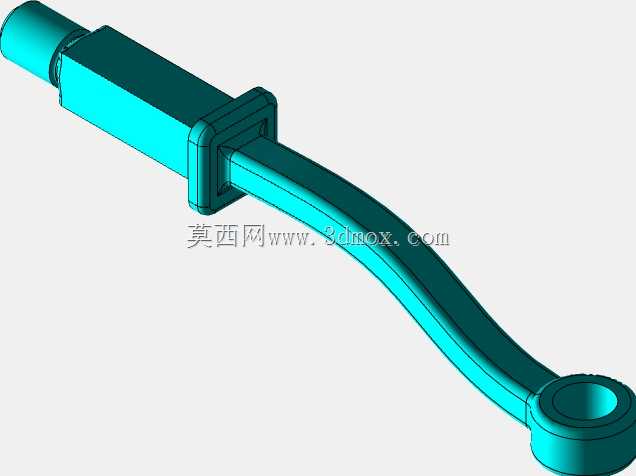

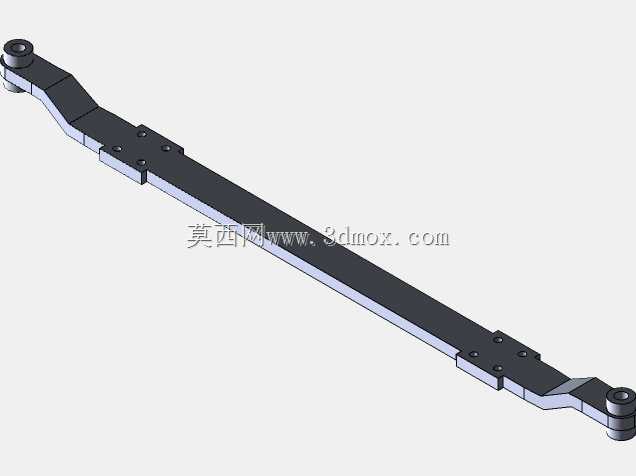

这套转向机构模型还原了乘用车常用的齿轮齿条式转向系统完整结构，覆盖从转向盘输入到两侧车轮偏转输出的全传动链路，日常多用于前置前驱乘用车的转向系统选型参考、结构教学以及改装方案验证场景，能直观呈现转向动作的力传递路径与各部件联动关系。建模时最先确定的是转向梯形的断开点位置，结合前桥轮距、主销内倾与后倾参数，先绘制两侧转向节臂的球头安装点位，保证内外轮转角关系符合阿克曼几何特性，避免转向时轮胎出现过度侧滑磨损；之后匹配齿轮齿条的啮合参数，确定齿条行程与转向盘总圈数的对应关系，再依次搭建转向管柱的万向节传动结构、中间转向摇臂与转向直拉杆的连接结构，最后完成前桥横梁、转向横拉杆、车轮轮毂支架的装配约束。从安装边界来看，转向管柱上端的转向盘安装面距离前桥安装平面的垂直高度符合常规乘用车驾驶舱布置尺寸，齿条壳体的安装支座间距适配前副车架的标准安装孔位，两侧转向横拉杆的球头销锥度与转向节臂安装孔完全匹配，整体横向宽度适配1500-1600mm轮距的车型平台，不会与悬架摆臂、制动管路产生运动干涉。建模过程中先绘制各部件的旋转特征与拉伸基体，对齿轮齿条的啮合齿面单独做扫描切除保证齿形精度，球头铰接位置添加同轴与球面约束模拟实际转动自由度，转向管柱的万向节部分添加角度约束还原实际传动夹角，所有杆件的壁厚、安装加强筋结构都参考量产车实际参数设置，没有做过度简化。实际使用中这套机构通过转向盘接收驾驶员的转向输入，经转向管柱传递扭矩带动小齿轮转动，驱动齿条做横向直线运动，再通过直拉杆带动中间摇臂摆动，经横拉杆推动两侧转向节绕主销转动，带动车轮偏转实现转向，其中转向梯形结构会自动匹配内外轮的转角差，保证转向过程中所有车轮都绕同一瞬时转向中心转动，降低轮胎磨损与转向阻力。建模时特意预留了转向助力缸的安装接口，可直接拓展添加液压或电动助力部件，适配不同配置车型的转向系统设计需求，各铰接点的间隙、衬套安装位都做了还原，能直接用于运动仿真验证转向全行程的部件干涉情况，也可导出工程图用于零部件的加工试制参考。
