亨格罗宁赛道造型摆件结构设计

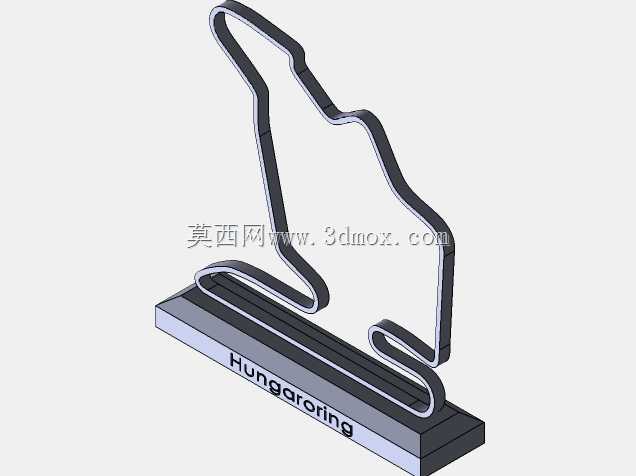

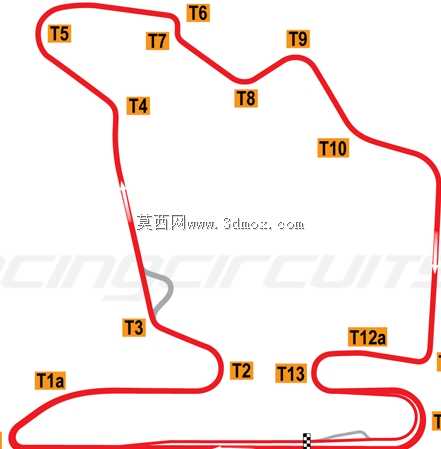

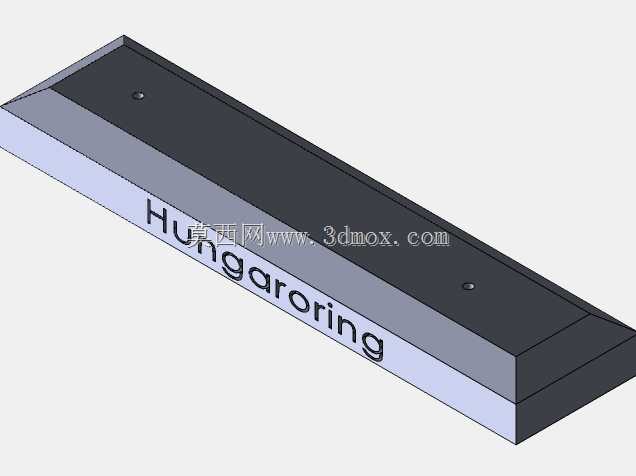

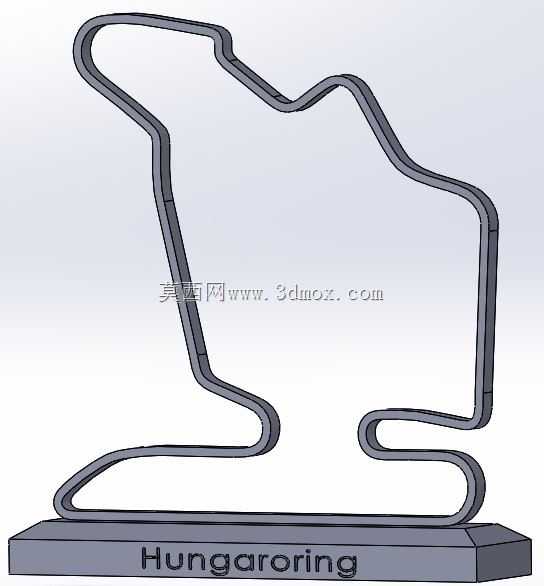

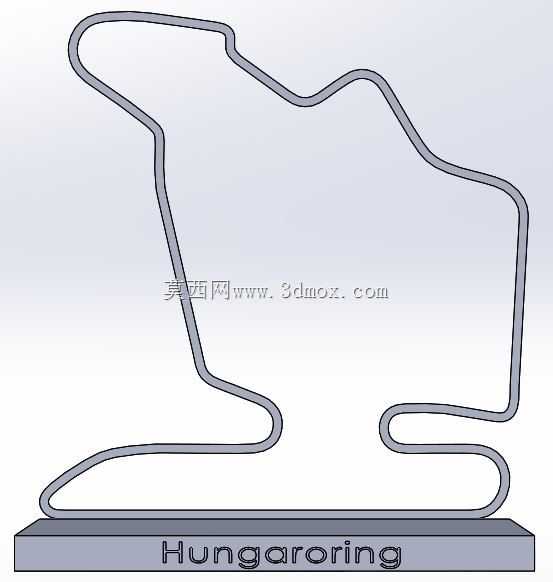

　　做这个赛道造型的三维结构时，最先要明确的是两类使用场景：一类是面向赛车文化爱好者的桌面陈列摆件，另一类是车迷主题空间的悬挂式装饰构件，两类场景的安装边界、受力要求完全不同，所以建模初始就拆分了两个独立版本来做。先梳理陈列款的设计逻辑，底座部分拆分为上下两个结构件，下层是平整的配重底板，边缘做了1.5mm的圆角过渡避免磕碰，上层是承托赛道轮廓的定位支架，两个零件之间用定位柱加卡扣的方式配合，不需要额外紧固件就能完成组装，底板的平面度公差控制在0.2mm以内，保证放置在桌面时不会出现翘边晃动的问题。赛道轮廓的走线完全按照真实赛道的曲率还原，建模时先导入赛道的平面轮廓线作为基准，用样条曲线逐段拟合弯道的曲率变化，

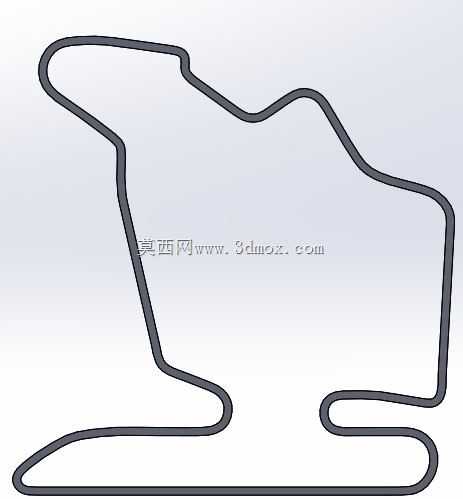

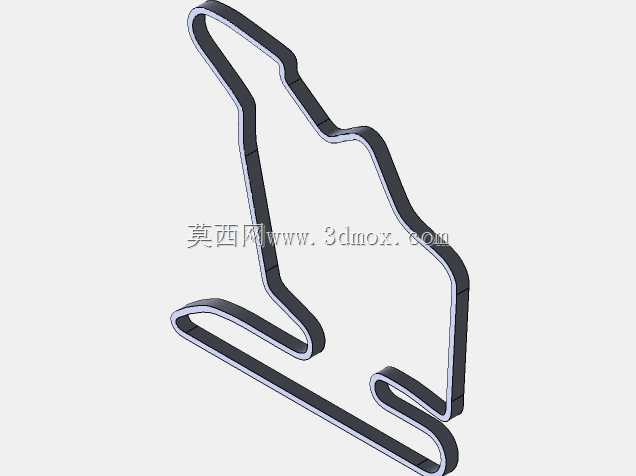

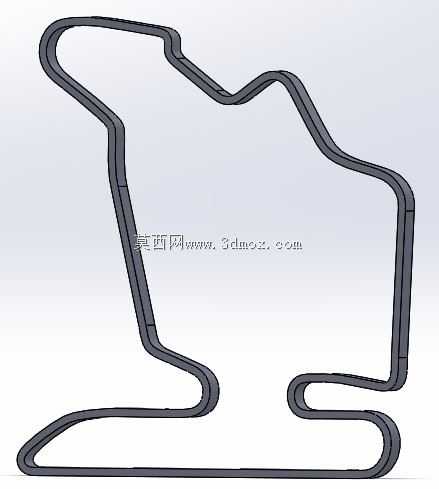

　　避免出现生硬的折角破坏赛道的真实感，赛道主体的截面采用等半径的圆弧截面，扫掠生成实体后，对弯道处的曲率变化做了壁厚均匀性检查，保证后续不管是3D打印还是树脂翻模，都不会出现局部壁厚过薄导致的成型缺陷。悬挂版本则去掉了底部的配重底座，只保留赛道轮廓主体，在赛道的三个曲率平缓的位置预留了隐藏式挂点，挂点的沉孔深度控制在3mm，安装后挂钉不会外露破坏整体造型，挂点的位置经过重心测算，保证悬挂后赛道整体保持水平，不会出现倾斜。建模过程中先在草图层面完成所有轮廓的约束，先绘制整体的外轮廓定位线，确定整体的长宽边界，再逐段细化每个弯道的曲率，扫掠生成赛道主体后，对边缘做0.8mm的倒角处理，避免锐边划伤。底座部分单独新建零件文件建模，

　　完成后在装配体环境下和赛道主体做配合检查，确认两个零件的贴合面完全重合，没有干涉问题。针对陈列款的底座，还在正面预留了蚀刻标识的安装槽，槽深0.3mm，刚好可以容纳金属蚀刻片粘贴，不会出现凸起影响整体平整度。整个模型的结构拆分充分考虑了后续加工的便利性，所有零件都没有倒扣结构，不需要拆斜顶就能直接开模或者打印，两个版本的赛道主体可以共用一套加工路径，只需要根据使用场景选择是否搭配底座，减少了加工的成本和周期。建模完成后还做了整体的重心校核，陈列款的重心落在底座中心范围内，悬挂款的三个挂点受力均匀，长期使用不会出现变形问题。
