电脑机箱用十字滚花指旋紧固螺钉

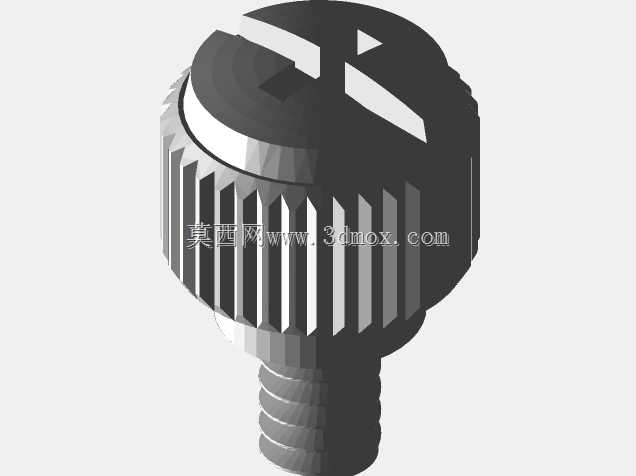

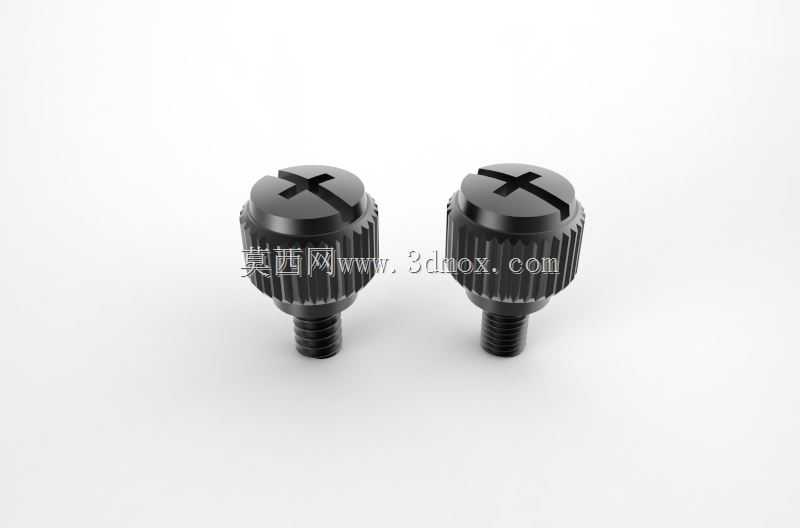

日常做消费电子结构设计时，这类指旋螺钉是机箱类产品免工具拆装场景里的常用件，不用额外搭配螺丝刀，徒手就能完成侧板、扩展位挡板的锁紧与松脱，装机、硬件升级、日常清灰的时候不用到处找工具，操作门槛很低，普通用户也能快速上手。从结构设计逻辑来看，这款螺钉头部做了全周滚花处理，滚花的齿距和齿深经过反复调整，手指捏持旋转的时候不会打滑，即使手上有薄汗也能施加足够的拧紧力矩，不会因为摩擦力不足导致拧不动或者松脱；头部顶端开十字槽，是兼顾了手拧和工具操作的双重需求，遇到手拧力矩不够、需要额外锁紧的场景，用普通十字螺丝刀就能补充拧紧，不用单独匹配特殊批头，适配性很强。螺杆部分采用美制#6-32统一螺纹，这是电脑机箱行业沿用多年的标准安装螺纹，和机箱侧板、PCI挡板、电源固定位的预装螺孔完全匹配，安装时不需要额外攻丝，直接对准螺孔旋入即可，螺纹长度控制在合理范围，旋入后不会突出到机箱内部刮伤线材或者板卡，安装边界清晰，不会和机箱内部的主板、显卡、硬盘等硬件产生干涉。建模的时候先从头部轮廓开始绘制，先拉伸出头部的圆柱基体，在圆柱侧面绘制滚花的齿形截面，通过圆周阵列完成全周滚花的特征，再在头部端面拉伸切除出十字槽的轮廓，注意槽的深度要和标准十字批头的插入深度匹配，不能过浅导致批头打滑，也不能过深降低头部结构强度。之后绘制螺杆部分，先拉伸螺杆圆柱基体，通过扫描切除的方式生成32牙/英寸的美制螺纹特征，最后对头部和螺杆的衔接处做圆角过渡，避免应力集中导致螺钉拧紧时头部断裂。建模完成后要核对整体的装配尺寸，确保头部外径不会超出机箱预留的安装沉孔范围，滚花部分的外径要比沉孔略小，旋转时不会和沉孔侧壁产生摩擦，螺杆的有效旋合长度要满足至少3个牙的啮合要求，保证连接强度足够，不会因为震动出现松脱。这类螺钉不适合用在对锁紧精度、连接强度要求极高的承重结构上，仅适用于机箱盖板、挡板这类需要频繁拆装、受力较小的部位，选型时要注意使用场景的匹配，不能替代高强度紧固螺丝用在承重或者震动较大的结构位置。
