带床垫中式格栅床头实木大床结构设计

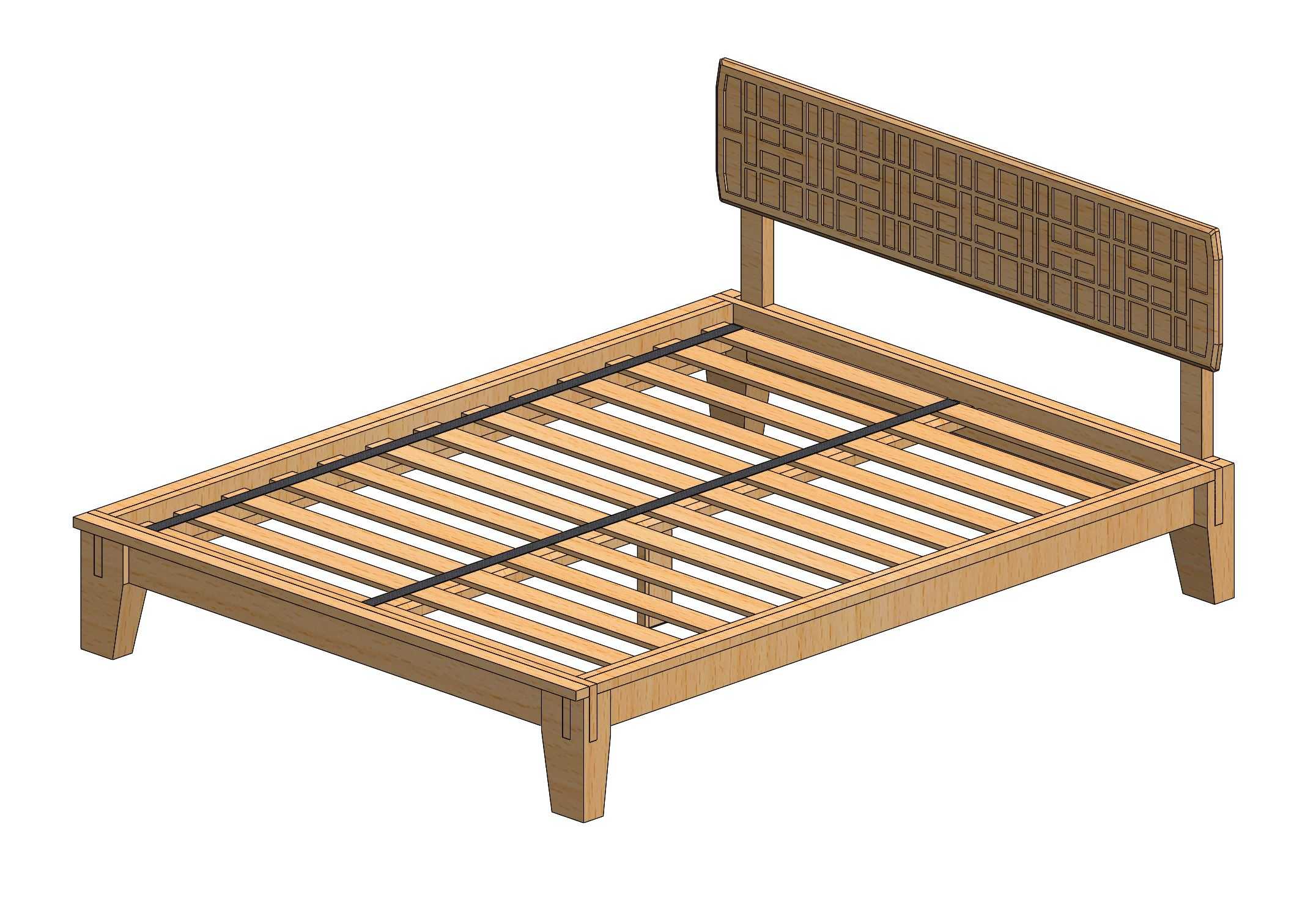

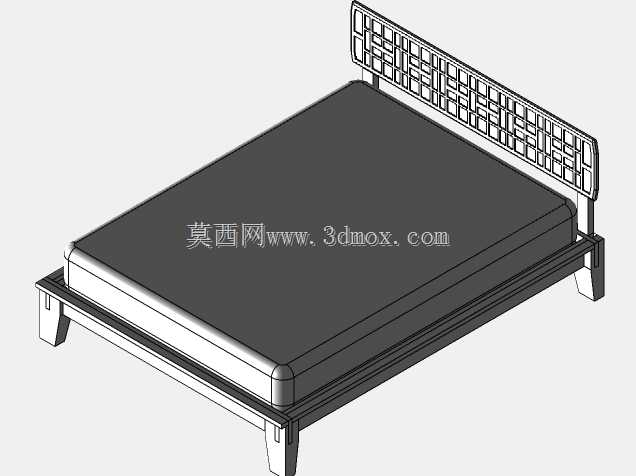

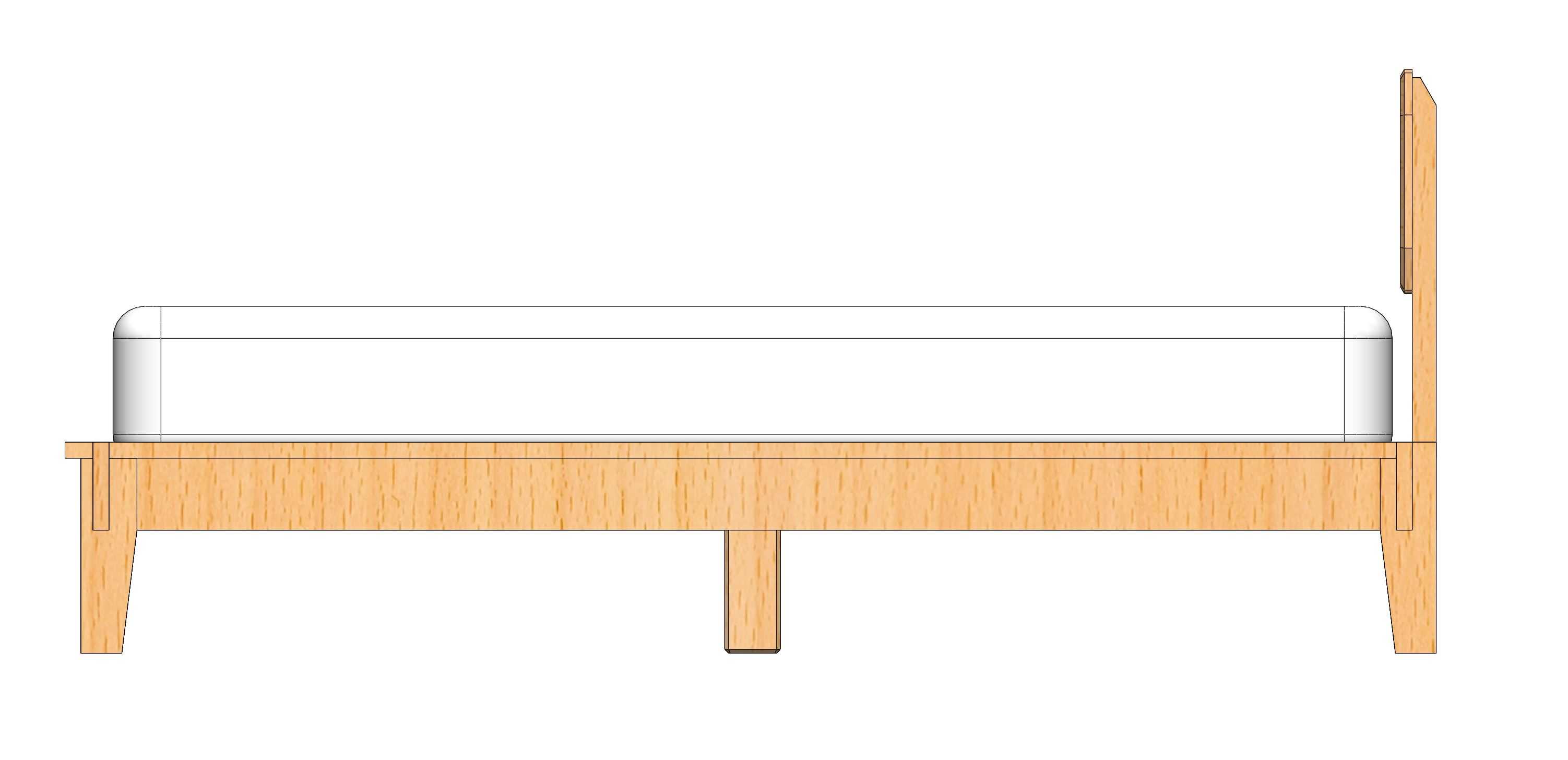

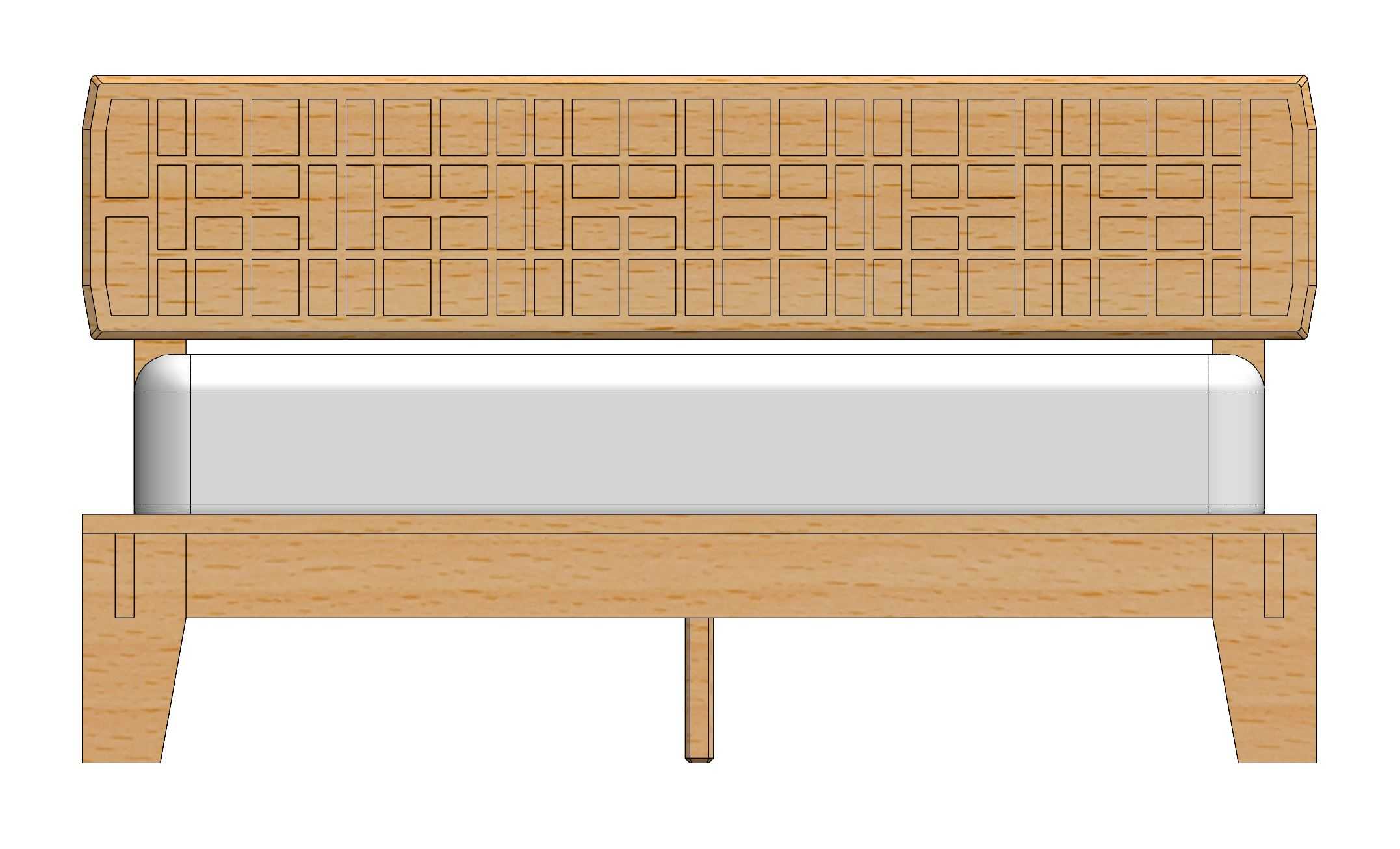

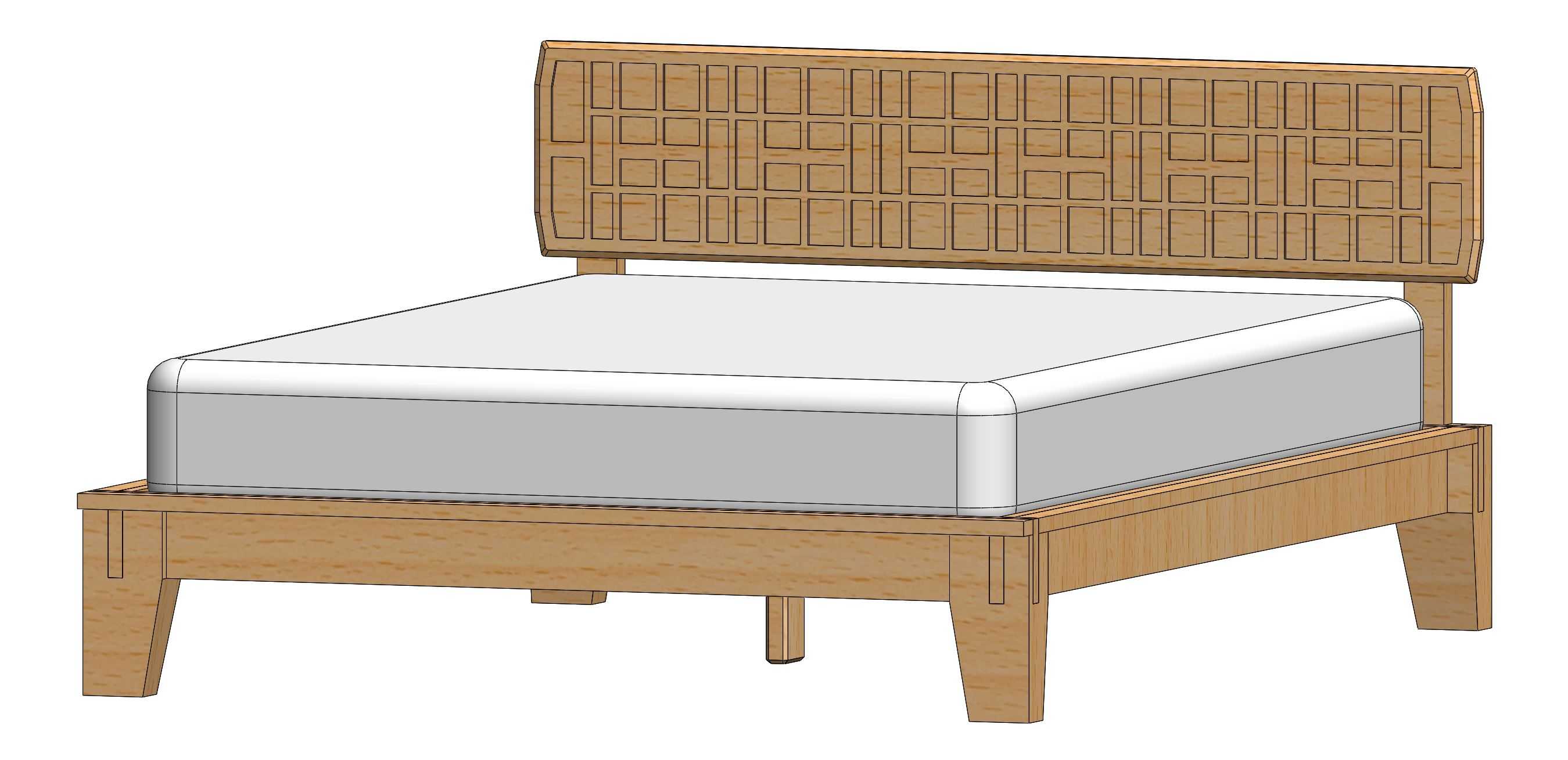

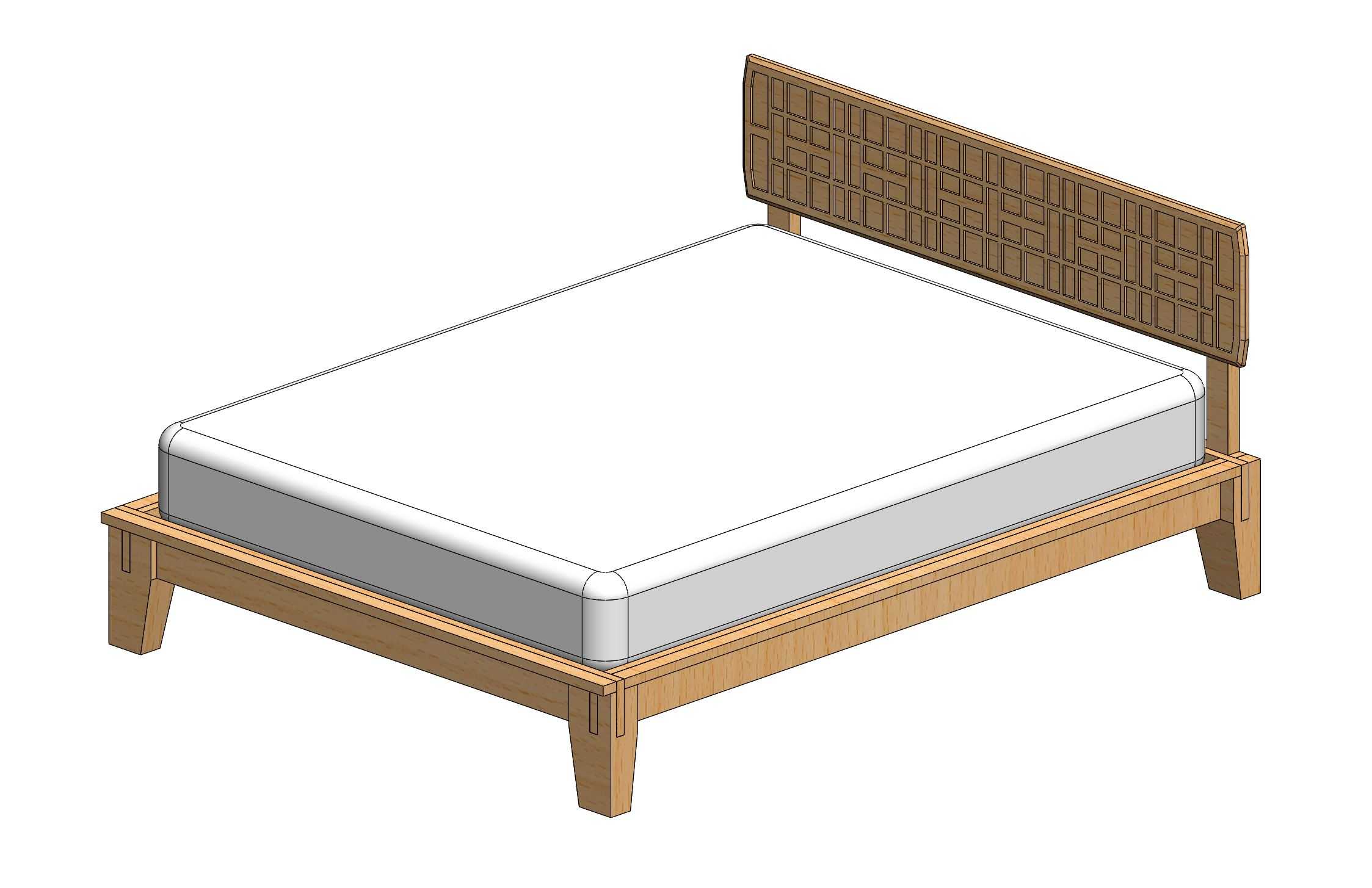

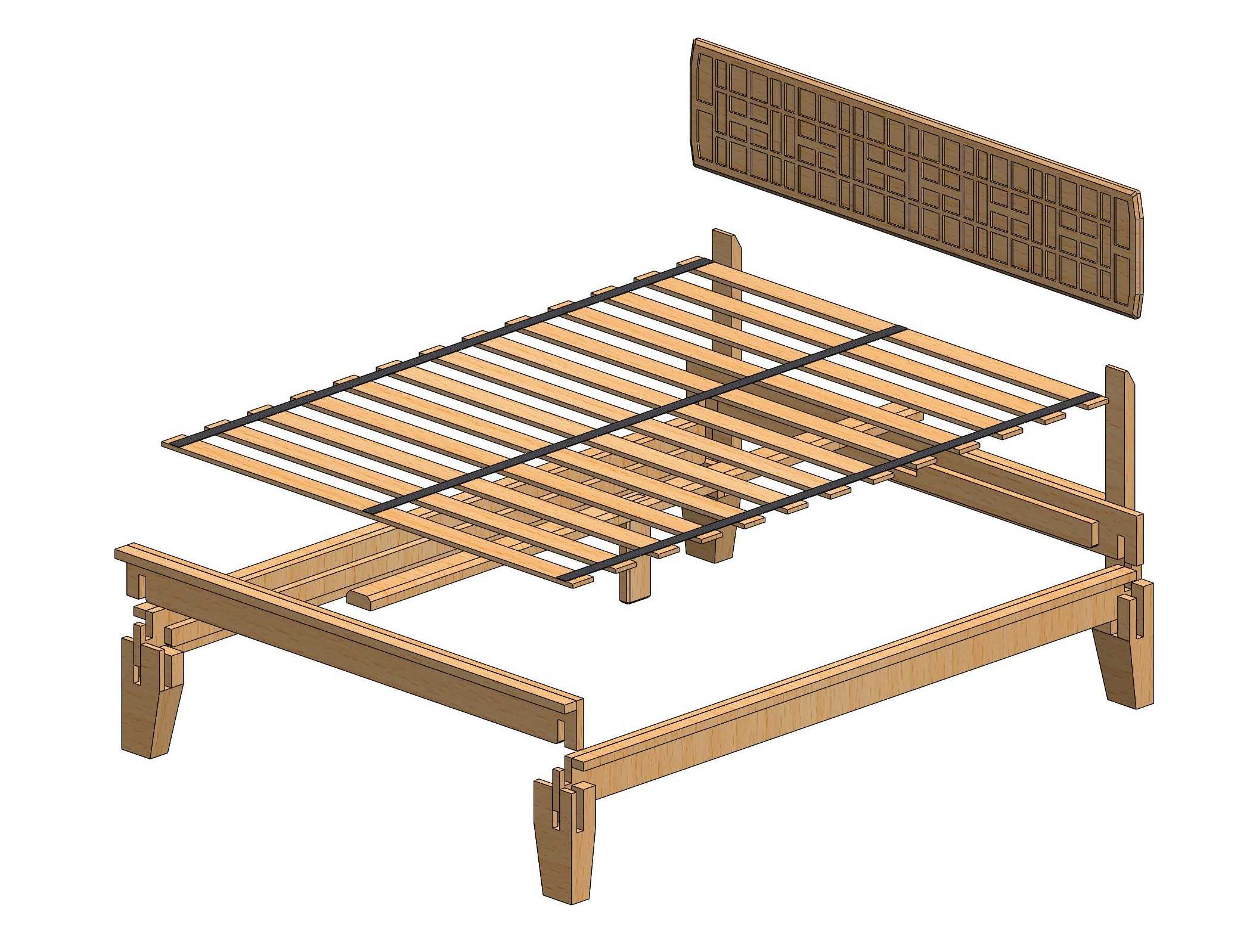

日常做民用家具结构建模时，这款带床垫的实木大床是很典型的卧室家具落地项目，先从实际应用场景说起，这类床具主要适配普通住宅主卧、民宿客房、公寓卧室等空间，核心用途是为使用者提供稳固的睡眠支撑载体，同时兼顾卧室空间的装饰协调性。建模前先梳理功能特性，整床分为实木床架、格栅式床头板、配套床垫三个核心部分，床架采用四条实木腿支撑，床帮与床腿采用榫卯衔接结构，避免五金连接件外露影响外观，床头的格栅做了回纹样式的镂刻，既保留中式家具的质感，也不会因为整板床头过于厚重产生压抑感。设计思路上先确定安装边界，常规大号床的适配床垫尺寸为1800mm×2000mm，因此床架内空尺寸预留1810mm×2010mm，给床垫放置留出10mm的调整余量，避免床垫卡滞或者晃动；床腿总高度设定为350mm，其中床帮距离地面高度留足200mm，既方便日常清扫床底，也适配常规扫地机器人的通行高度，床头总高度控制在1100mm，靠坐时刚好能支撑到人体肩颈位置，不会过高磕碰墙面开关，也不会过低失去倚靠作用。建模时先从床腿零件开始绘制，先画出单根床腿的变截面轮廓，床腿上窄下宽做微小的斜度提升支撑稳定性，床腿上端开出与床帮衔接的榫头结构；接着绘制左右两侧的长床帮与头尾的短床帮，床帮内侧开出承托床板的托边，托边宽度预留50mm，足够承托实木排骨架或者整板床板；之后处理床头部分，先画出床头的外框，再逐个绘制格栅条，格栅条上的回纹凹槽用拉伸切除做出等深的纹路，所有格栅条间距保持一致，控制在30mm，避免间距过大卡滞物品，也不会过密增加不必要的加工成本；床垫部分单独建模，先做出床垫的长方体基体，边缘做R30的圆角处理，模拟真实床垫的软包倒角，再分层做出床垫的面料层与内芯层的视觉区分。建模过程中要注意所有木质零件的衔接处都预留0.2mm的装配间隙，模拟实际木材加工的公差余量，避免装配时出现干涉；床架整体的承重校核按照四个角点各施加1000N的静载荷，验证床腿与床帮衔接位置的结构强度，确保日常使用不会出现结构变形。这类模型输出后可直接用于家具生产的结构拆解、家装方案的效果展示，也能作为家具设计教学的典型案例，帮助初学者掌握实木家具榫卯结构的建模逻辑与尺寸把控要点，建模时要注意区分实木零件的纹理方向，在装配体里给每个木质零件赋予对应方向的纹理映射，让渲染效果更贴近真实木质家具的质感。
