佳明Edge1000骑行码表外观结构设计

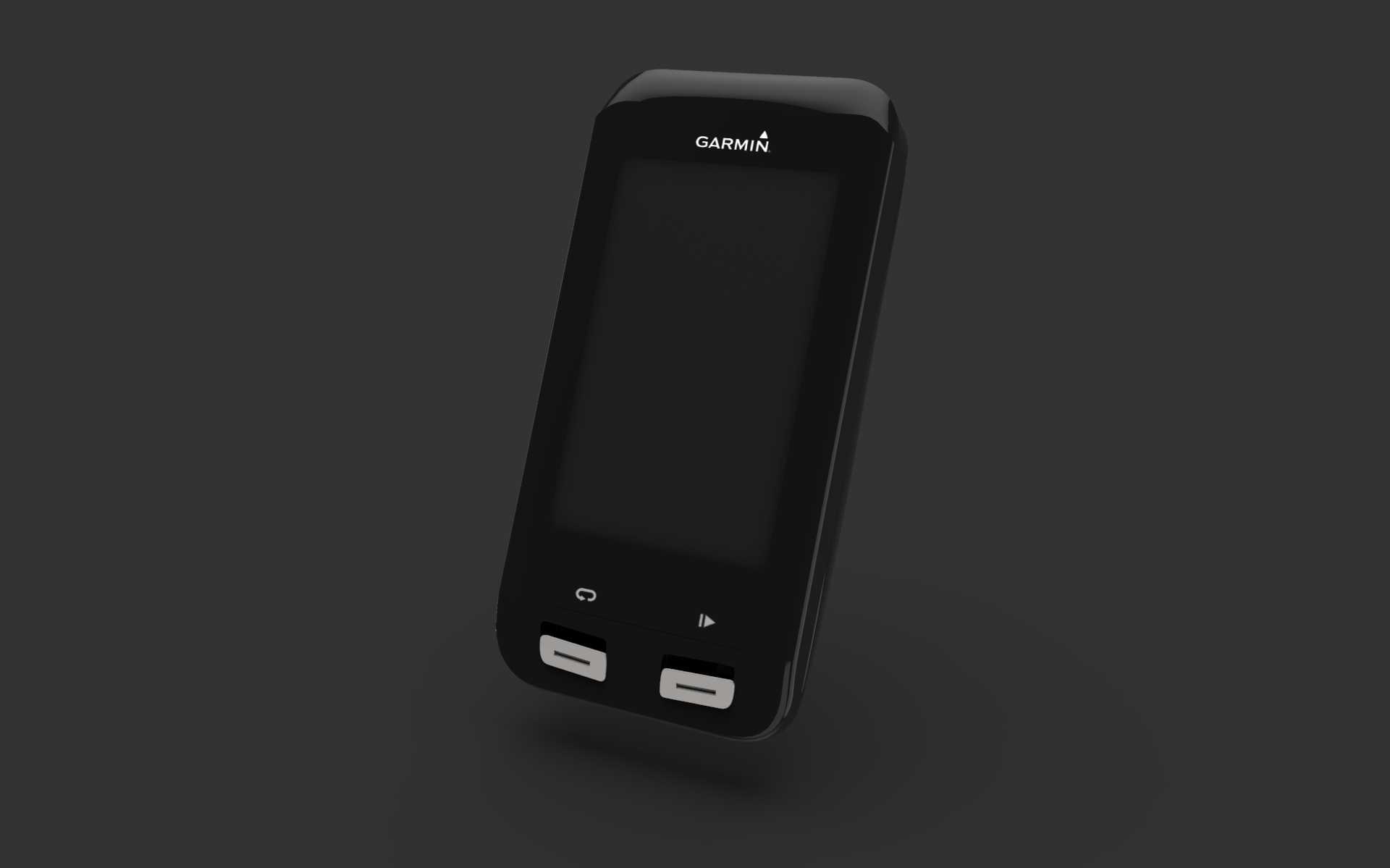

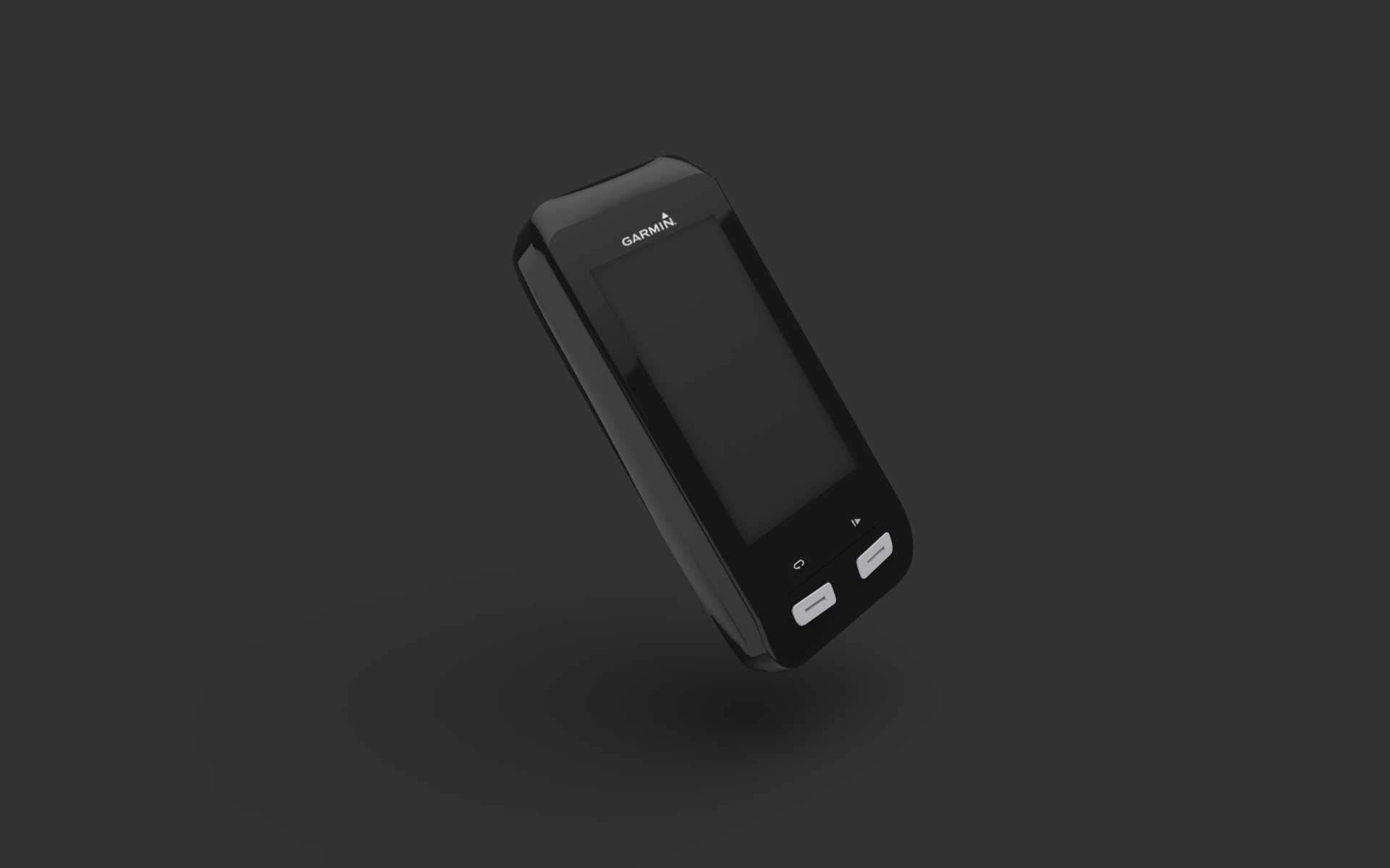

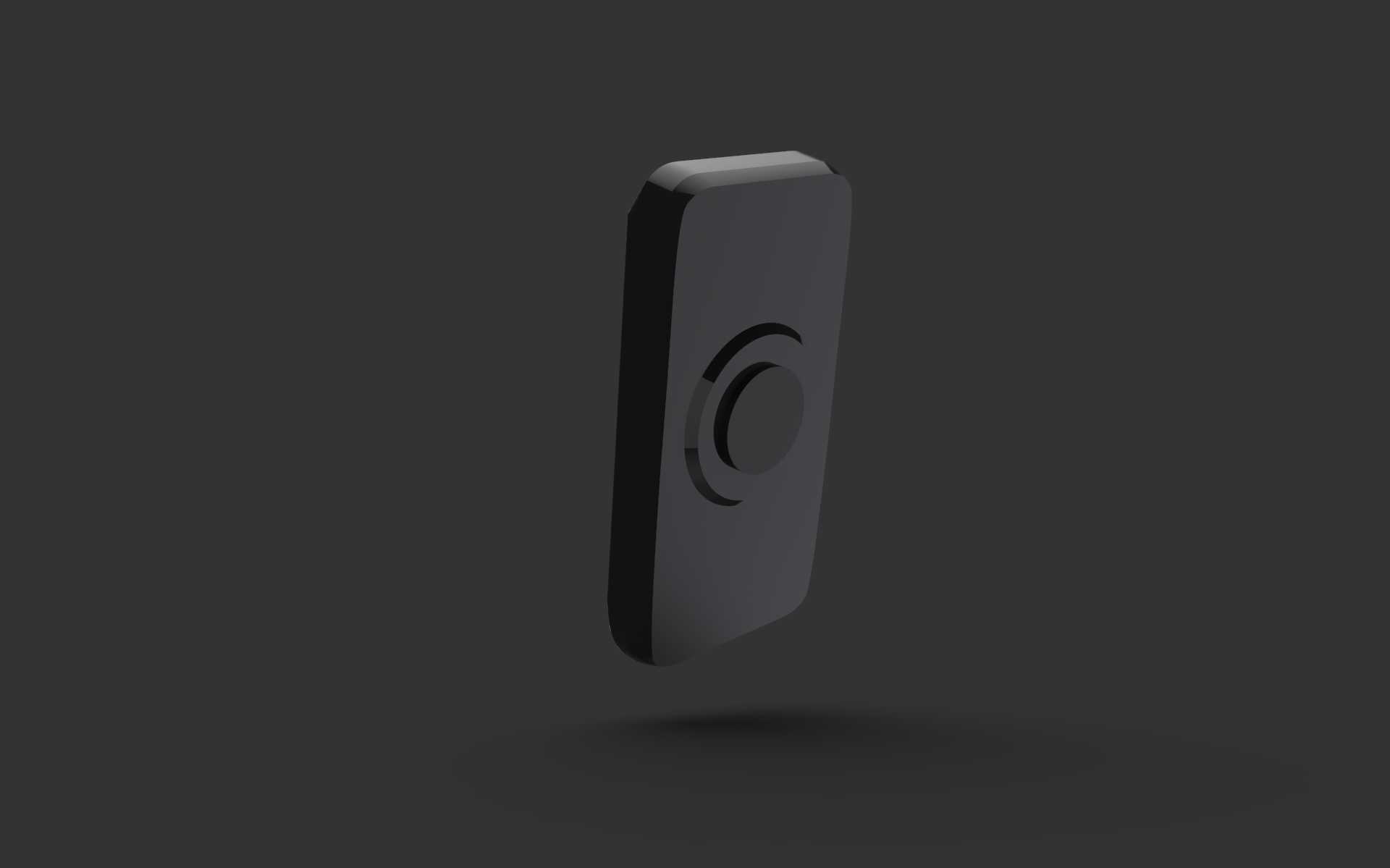

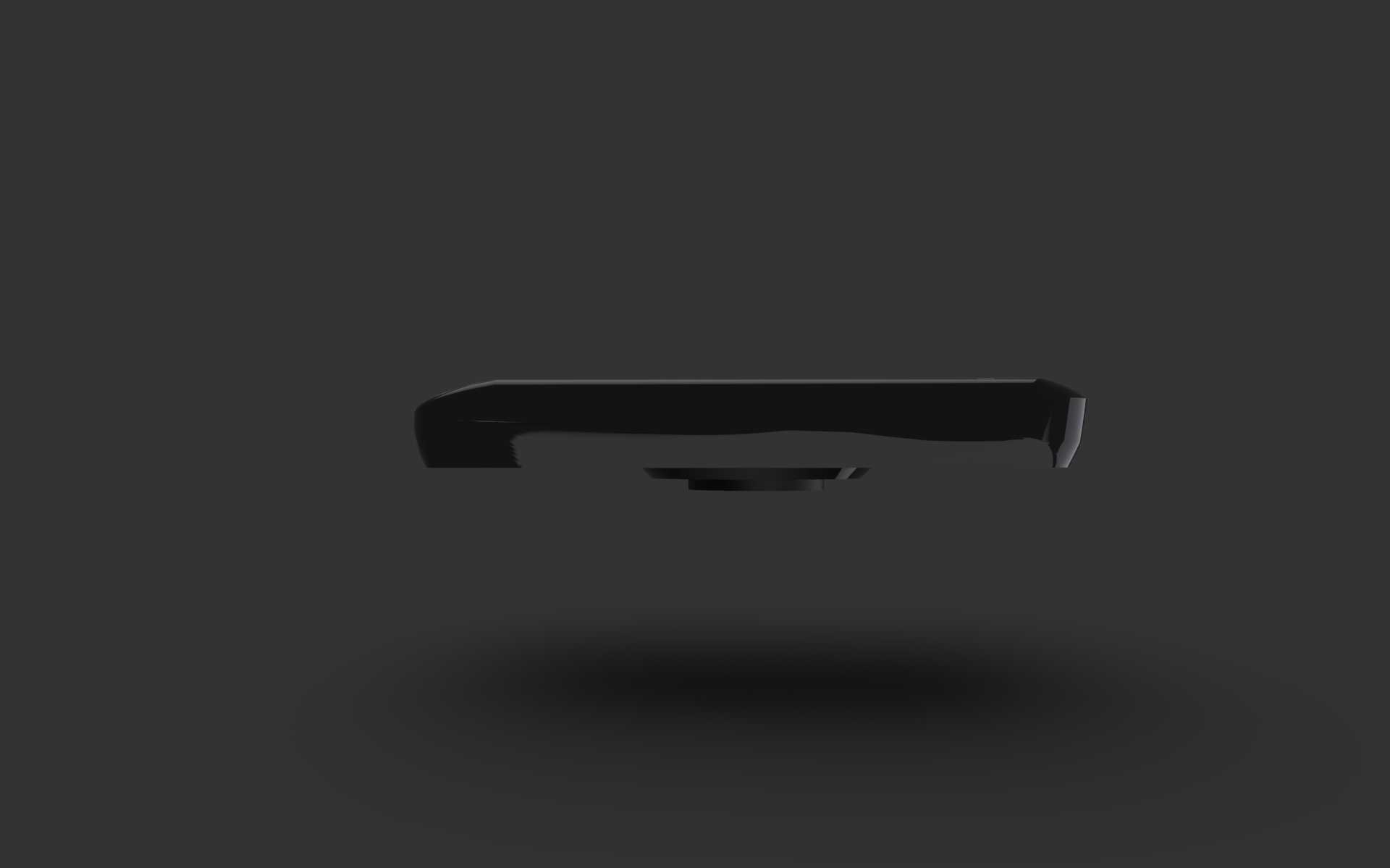

这款骑行码表的三维建模，首先要贴合户外骑行场景的实际使用需求，骑行过程中用户多处于颠簸、强光、雨天等复杂环境，所以设备的外形首先做了圆角收边处理，整体轮廓为竖向长条形，握持或者安装在车把上时不会有突兀的棱角剐蹭，正面的屏幕区域做了微凸的边框防护，避免摔碰时屏幕直接接触地面。建模初期先勾勒整体的外轮廓曲面，先确定整体的长宽厚比例，参考实际手持操作的拇指覆盖范围，将功能按键布置在屏幕下方的区域，两个实体按键做了内凹的防滑造型，按键表面的标识做了凸起的细节，方便骑行时戴手套也能准确按压。曲面构建阶段先做主体的大面，用双轨扫掠做出侧边的弧度过渡，保证握持时的贴合感，屏幕区域的沉台结构单独拆分曲面，预留出屏幕装配的间隙，边框的高度比屏幕表面高出1.2mm左右，刚好能在平放时让屏幕不接触接触面。侧边的按键和接口位置做了密封槽的结构预留，虽然外观模型不做内部密封胶圈的细节，但外形上要留出对应的装配台阶，保证后续结构设计时能兼容防水胶圈的安装。背面的结构要匹配车把安装座的卡扣，建模时提前做出卡扣的卡槽轮廓，安装边界的尺寸控制在标准31.8mm车把的适配范围，安装座的卡位做了导向斜角，方便用户单手就能完成拆装。渲染阶段给机身外壳赋予哑光黑的塑料材质，表面做细微的晒纹质感，避免强光下的反光影响屏幕查看，屏幕区域用高透的玻璃材质，按键区域做轻微的亮面质感区分，和机身的哑光形成层次。建模过程中要反复核对各个操作区域的位置，比如电源键、功能切换键的按压行程对应的外观间隙，保证外观和实际结构的装配逻辑一致，不会出现外观造型和内部结构干涉的问题。整体外形的尺寸控制在适合单手握持的范围，宽度不超过60mm，长度控制在110mm左右，厚度在20mm上下，安装在车把上不会突出过多，避免骑行时剐蹭到骑行服或者其他装备。
