车载双向移动对讲电台结构设计

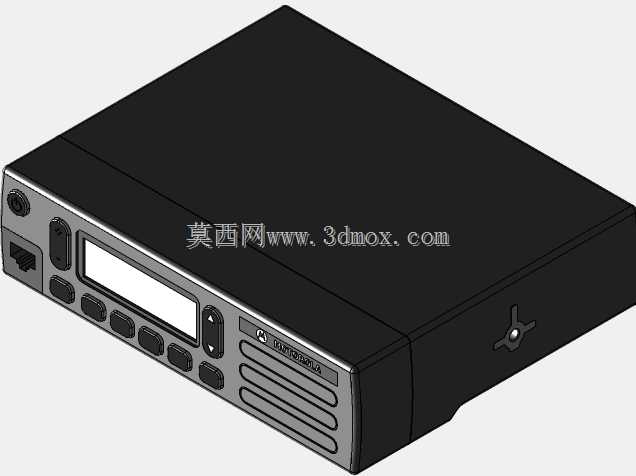

这款车载双向通讯电台主要面向车队调度、户外作业、应急通讯等场景，在物流运输、工程施工、野外勘探、安保执勤等领域应用广泛，能够在公网信号覆盖不足的区域提供稳定的短距离双向语音通讯，保障作业团队的指令传递效率。设备正面集成了带字母数字显示的点阵屏，可实时显示通讯频道、信号强度、设备状态等信息，屏幕下方排布功能按键与频道调节旋钮，操作逻辑贴合一线使用人员的操作习惯，无需复杂培训即可快速上手。机身侧面预留接口区域，可外接手咪、外置天线、电源接线等配件，前面板的扬声器开孔做了防尘格栅设计，兼顾出声效果与户外使用的防护需求。建模初期先梳理设备的安装边界，这类车载电台通常安装在车辆中控台下方或者座椅旁的预留位置，整体外形采用规整的长方体切角设计，避免尖锐棱角在车辆颠簸时造成磕碰，机身厚度控制在适配常规车载安装位的尺寸范围，背部预留固定孔位，可通过支架快速完成车载固定。建模过程中先绘制整体外形的基准草图，通过拉伸命令生成主体壳体，再拆分前面板、侧盖、背部接口等独立零件，前面板区域先定位显示屏的安装槽位，再依次排布按键、旋钮、扬声器格栅的位置，按键的凸起高度、旋钮的防滑纹理都按照实际操作的人机尺寸做了还原，避免建模出现尺寸偏差导致后续装配干涉。壳体的拼接处做了止口结构设计，既可以提升装配后的结构强度，也能减少缝隙进灰的可能，机身侧面的散热槽结构在建模时做了等距阵列，同时保证槽位深度不会影响壳体的整体强度。建模完成后对各个活动部件做了装配干涉检查，确认旋钮转动、按键按压的行程空间无冲突，整体模型的装配关系完全匹配实际产品的生产装配逻辑，可用于结构验证、安装位适配模拟、产品展示等场景。
