立式发动机气门齿轮传动配气结构

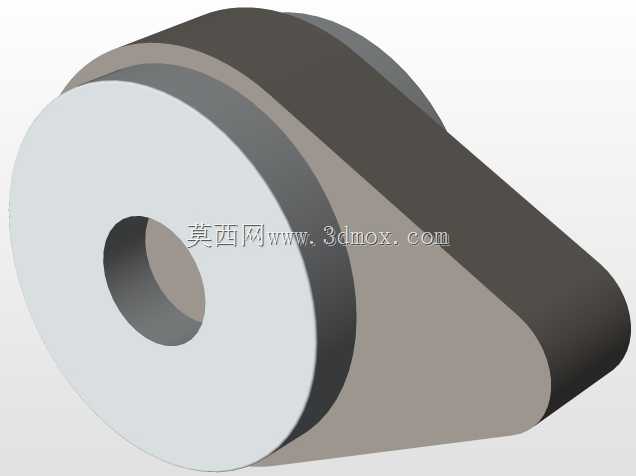

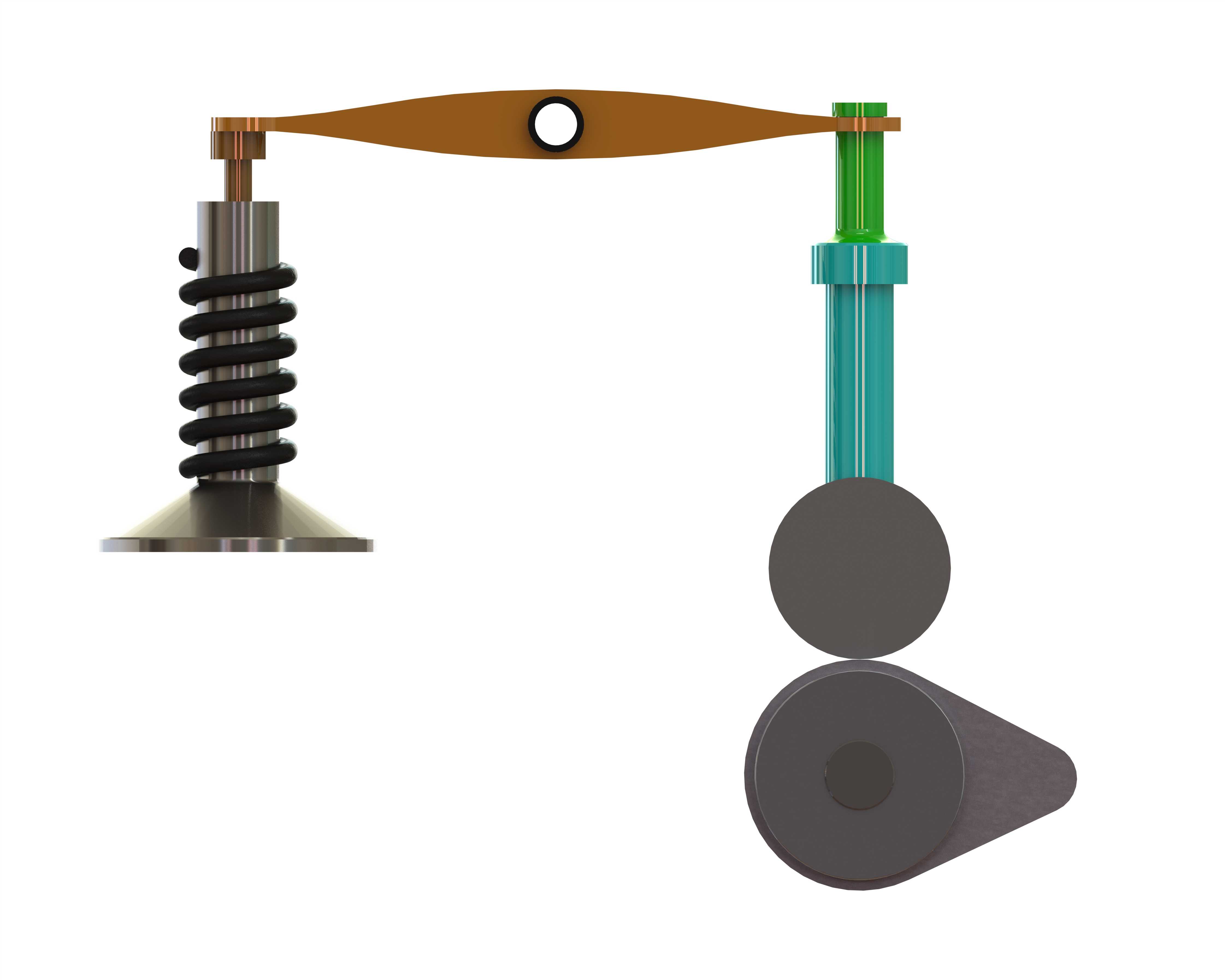

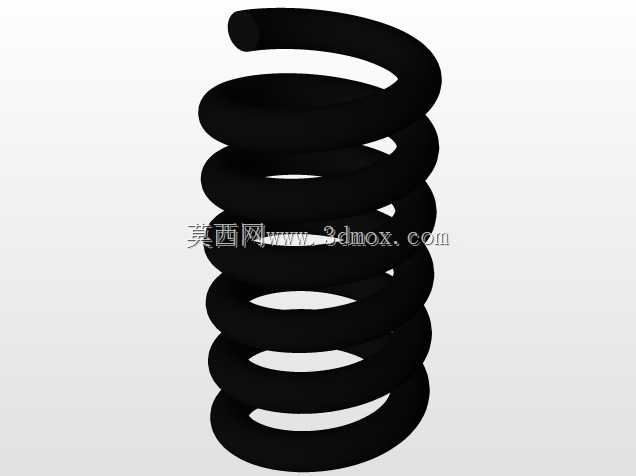

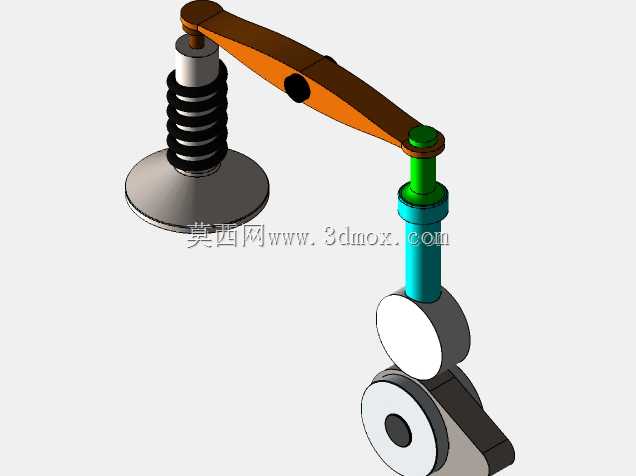

这套配气结构主要应用在小排量立式内燃机的缸盖配气区段，负责按照气缸工作循环的时序要求，精准控制进排气门的开启与关闭行程，保障可燃混合气充分进入气缸、燃烧后的废气彻底排出，是决定发动机动力输出平顺性、燃油消耗水平与排放指标的核心功能组件。从结构功能来看，摇臂作为力传递的中间构件，一端承接凸轮轴通过挺柱传递来的顶升力，另一端压合在气门杆顶端，将凸轮的旋转运动转化为气门的直线往复动作；气门弹簧采用等节距圆柱螺旋弹簧结构，套设在气门杆外侧，下端抵靠缸盖弹簧座，上端通过锁片与气门杆固定，在凸轮升程回落阶段提供复位弹力，保证气门及时落座并紧密贴合密封锥面，避免工作过程中出现气门跳动、密封失效的问题；凸轮组件包含驱动凸轮与从动齿轮，凸轮型线的升程段、缓冲段、回程段曲率经过反复校核，既保证气门有足够的开启通流面积，又能控制落座冲击力，降低配气机构的工作噪声与磨损速率。建模过程中，先绘制各零件的基准草图，以气门杆的中心轴线作为整个装配体的主定位基准，先完成气门、弹簧、弹簧座的同轴装配约束，再搭建摇臂的铰接支点，保证摇臂两端的接触点分别与气门杆顶端、挺柱端面完全贴合，无干涉错位；凸轮部分先绘制基圆与升程轮廓曲线，通过拉伸生成凸轮实体，再完成齿轮的齿形参数化绘制，保证齿轮啮合的侧隙符合传动要求，最后将凸轮轴与挺柱下端面添加相切接触约束，模拟实际工作中的凸轮顶升动作。安装边界方面，气门导管的外径与缸盖安装孔采用H7/p6的过渡配合，保证气门往复运动的导向精度，摇臂铰接轴的安装座需与缸盖顶面的定位凸台完全贴合，固定螺栓的孔位间距公差控制在±0.02mm以内，避免装配后出现摇臂卡滞、气门行程偏差的问题；凸轮轴的支撑轴颈与缸盖轴承孔的同轴度公差需控制在0.01mm以内，防止齿轮传动过程中出现偏载、齿面异常磨损的情况。整个结构的运动逻辑清晰，各部件的受力路径明确，建模时对所有运动接触部位都做了圆角过渡处理，避免应力集中，同时预留了合理的运动间隙，保证高温工作状态下零件热膨胀后不会出现卡滞故障，可直接用于立式发动机配气系统的结构验证、运动仿真教学，也能作为小型内燃机改型设计的结构参考。
