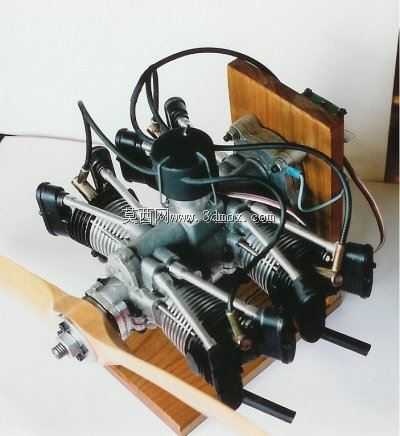

四缸水平对置航模汽油动力装置

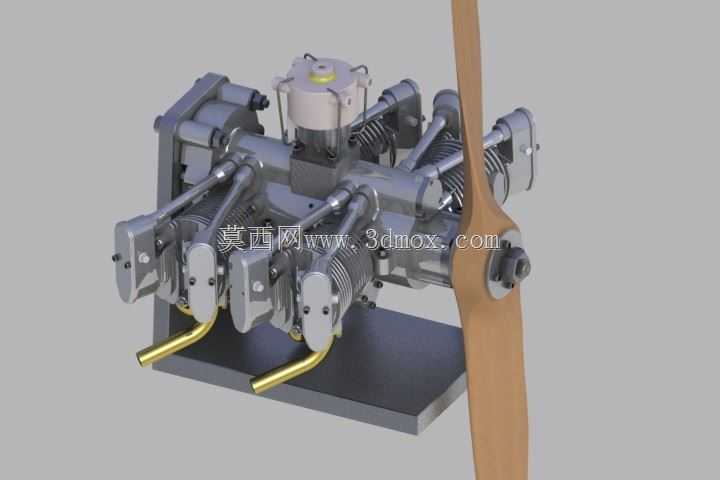

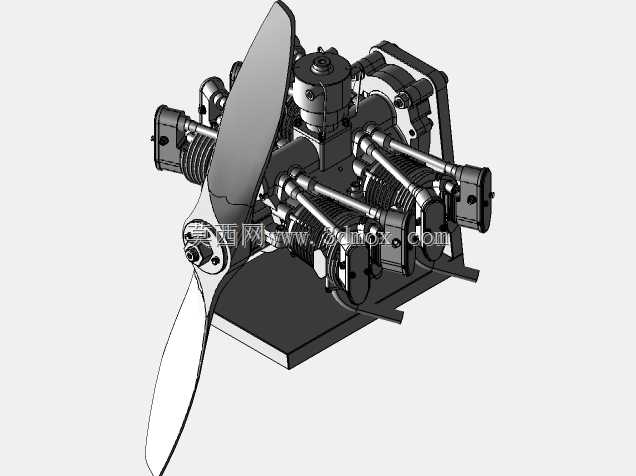

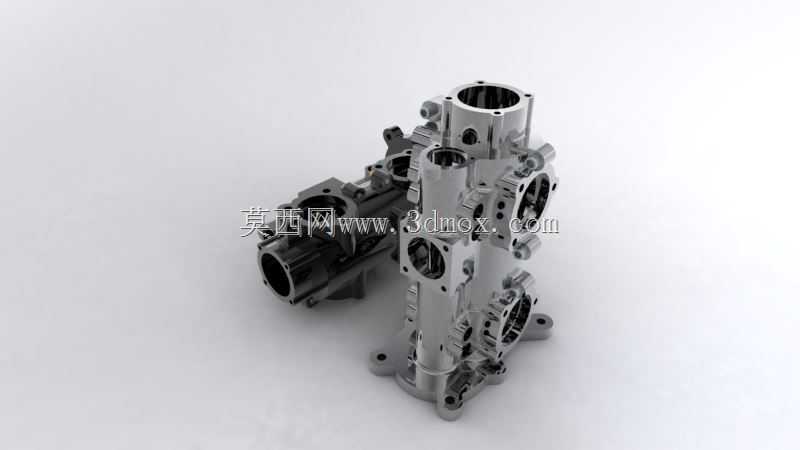

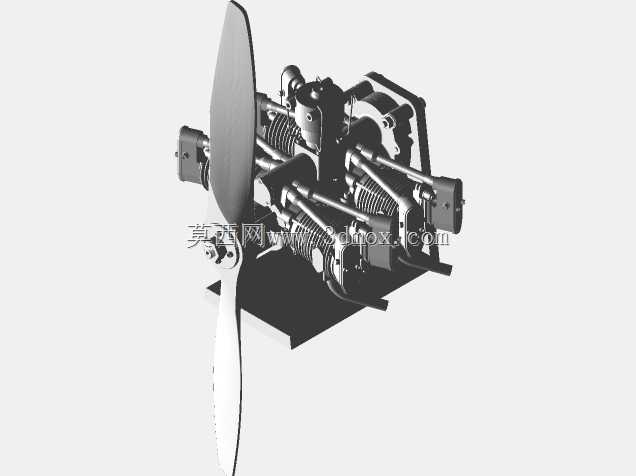

这款动力装置主要适配固定翼航模、小型实验类无人飞行器的动力需求，也可作为小型科普动力展示台架的核心部件，替代传统径向发动机在小尺寸航电搭载场景下的安装痛点，解决径向发动机迎风面积过大、重心偏高的问题。从结构设计逻辑来看，采用水平对置的 boxer 布局，核心思路是通过气缸对置抵消活塞往复运动的一阶二阶振动，降低动力运行时的整机抖动，减少对航模飞控传感器的振动干扰，同时压低整机高度，优化飞行器前部的气动外形，降低飞行时的迎风阻力。缸盖沿用同规格径向发动机的通用尺寸，缸径27mm、冲程25mm，四冲程工作循环可以保证动力输出的平顺性，汽油燃料的适配性也降低了航模外场作业的燃料获取难度，相比甲醇燃料的航模发动机，续航时长可提升40%以上，燃料存储安全性也更有保障。建模阶段首先梳理动力传递路径，从曲轴输出端开始，先完成曲轴的偏心曲柄结构建模，对应四个活塞的相位角依次错开180度，保证对置气缸的活塞运动方向完全相反；之后依次完成活塞、连杆、缸套、缸盖的零件建模，缸盖部分整合了散热鳍片、火花塞安装位、进排气道结构，进排气道采用侧置布局，缩短进排气路径，提升高转速下的充气效率。箱体部分采用分体式设计，分为左右曲轴箱盖与中间主箱体，预留主轴承安装位、油封槽、螺栓过孔，安装边界上曲轴输出端采用标准航模螺旋桨安装法兰，可适配市面上主流的木质、尼龙螺旋桨，整机底部预留四个M3安装孔位，孔位间距匹配常规航模防火板的安装尺寸，不需要额外制作转接支架即可完成装机。外部附件整合了点火模块、化油器安装位、排气歧管接口，排气歧管采用下置弯曲布局，避免排气气流直接冲刷机身蒙皮，螺旋桨采用前置直驱结构，没有额外的减速齿轮组，降低动力传输过程的功率损耗，也减少了故障点。建模过程中需要反复核对活塞运动的干涉情况，在装配环境下做运动仿真，确认活塞在上止点、下止点位置时与气门、缸盖的间隙符合设计要求，同时核对连杆摆动角度，避免连杆与曲轴箱内壁发生运动干涉，散热鳍片的厚度与间距按照风冷散热需求设计，保证高转速连续运行时缸头温度维持在合理区间，不会出现过热爆震的问题。
