带法兰螺母梯形传动丝杠结构设计

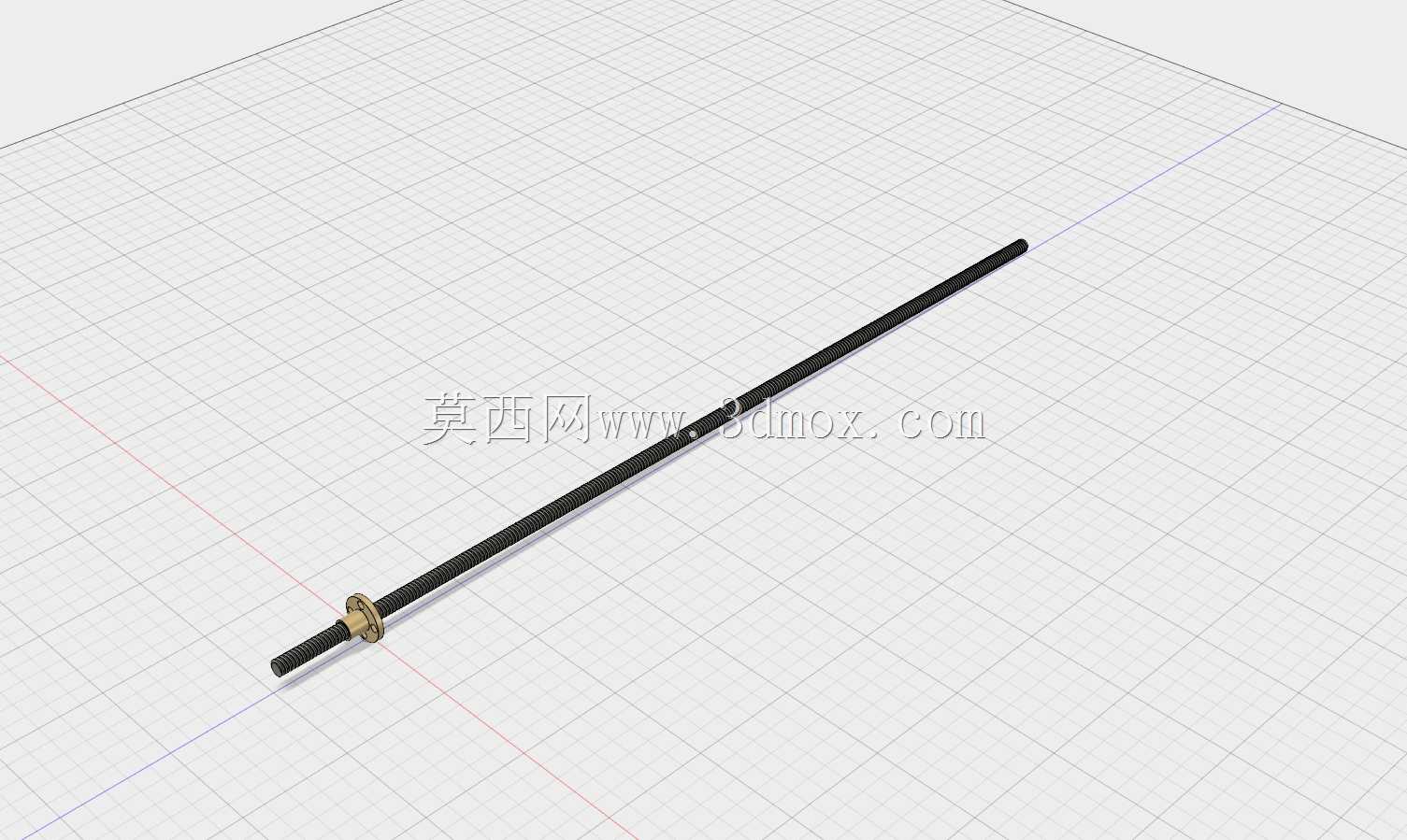

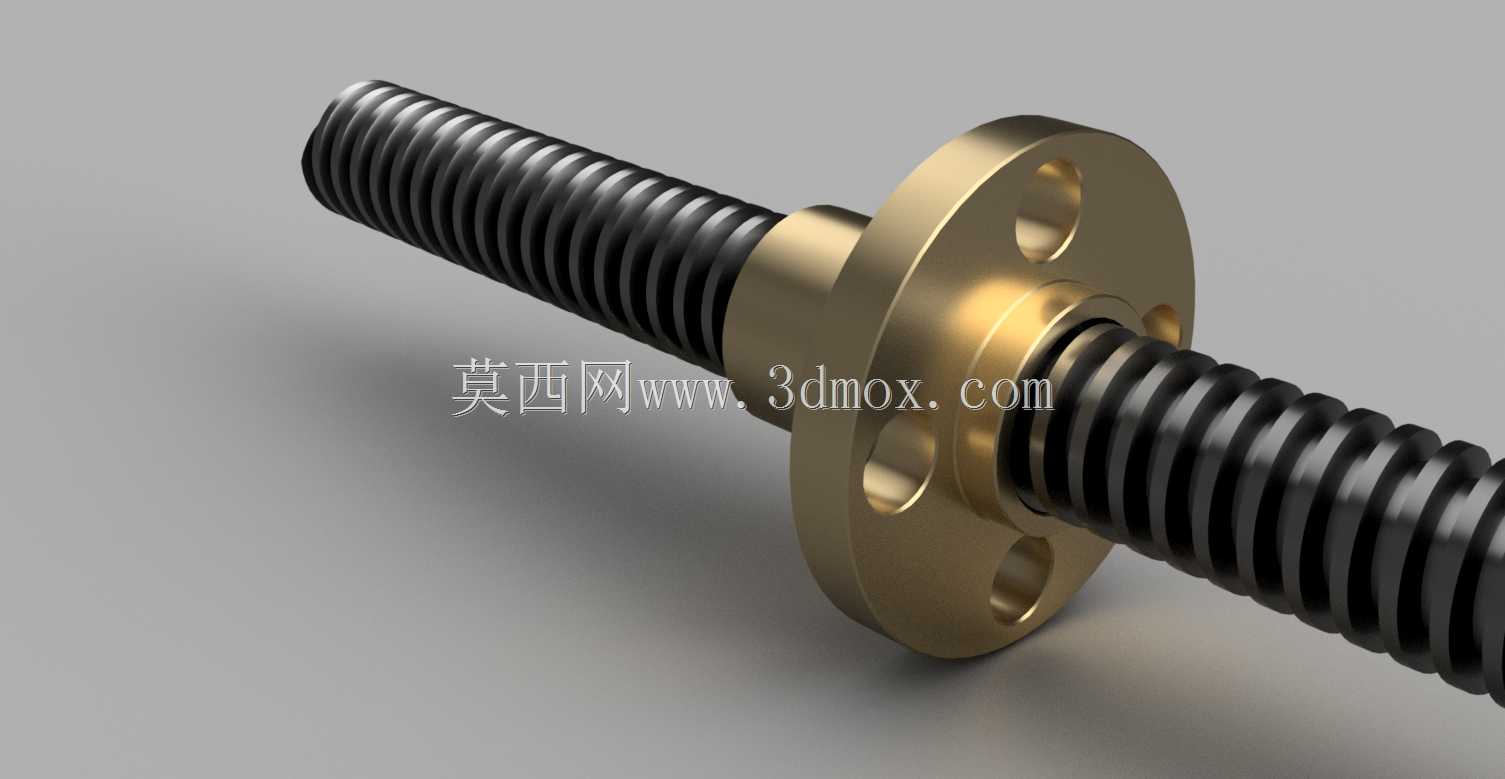

做小型直线滑台、3D打印Z轴升降、桌面级工装进给机构的设计时，这类带法兰螺母的梯形丝杠是非常常用的传动选型，相比滚珠丝杠成本更低，具备一定的自锁能力，低速进给工况下运行平稳，不需要复杂的防尘密封结构，维护门槛低，很适合轻载直线传动场景使用。这次建模时特意没有给螺母部分加工内螺纹，主要是做整机装配干涉检查、外观渲染方案验证时，内螺纹特征属于非外露的内部结构，不仅会大幅增加模型的面数拖慢装配体旋转、剖切的运行速度，实际出工程图加工时内螺纹也是用简化标注表达，不需要在三维模型里还原全牙型，完全能满足设计阶段的校验需求。丝杠的公称直径做的是5/16英寸规格，换算成公制尺寸约7.93mm，适配轻载进给的载荷需求，配套的法兰螺母做了三安装孔的法兰边结构，安装时直接通过螺栓把法兰面固定在移动滑台上，不需要额外做螺母抱紧座，能缩小整个传动机构的安装空间，法兰端面和安装基面贴合后能保证螺母和丝杠的同轴度，避免传动卡滞。建模的时候先绘制丝杠的轴向截面轮廓，用螺旋扫描命令生成梯形外螺纹，牙型角按照梯形丝杠的标准30度设置，螺距匹配常用的轻载传动参数，之后做端部的光轴段，用来装配支撑轴承；螺母部分先拉伸法兰基体，打好三个圆周均布的安装孔，再做和丝杠配合的内孔，因为不需要做内螺纹特征，直接给内孔和丝杠外螺纹留好标准配合间隙即可，最后给金属件赋予对应的材质外观，丝杠做发黑处理的金属质感，法兰螺母做铜合金的金色外观，方便装配时区分不同零件。实际选型使用时要注意，这类梯形丝杠的传动效率比滚珠丝杠低，不适合高速连续运转的工况，但是因为结构简单、耐粉尘，在木工机械进给、小型检测设备平移、教学实验平台这类场景下适配性很强，安装时要保证两端支撑座的同轴度，避免丝杠出现挠曲变形影响传动顺畅度，法兰螺母的安装螺栓要加防松垫圈，避免往复运动时螺栓松动导致传动间隙变大。
