45毫米规格线材挤出生产设备结构

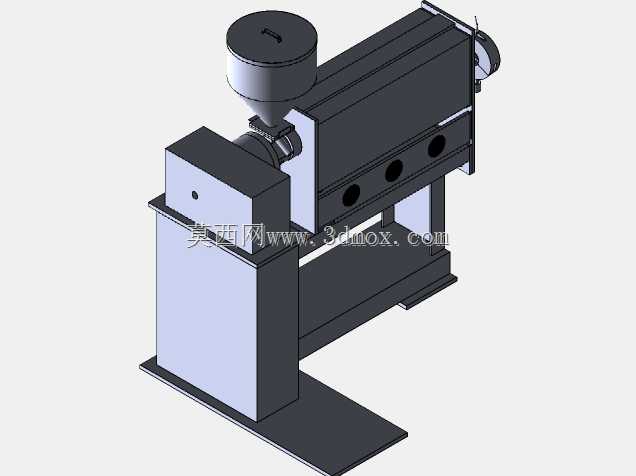

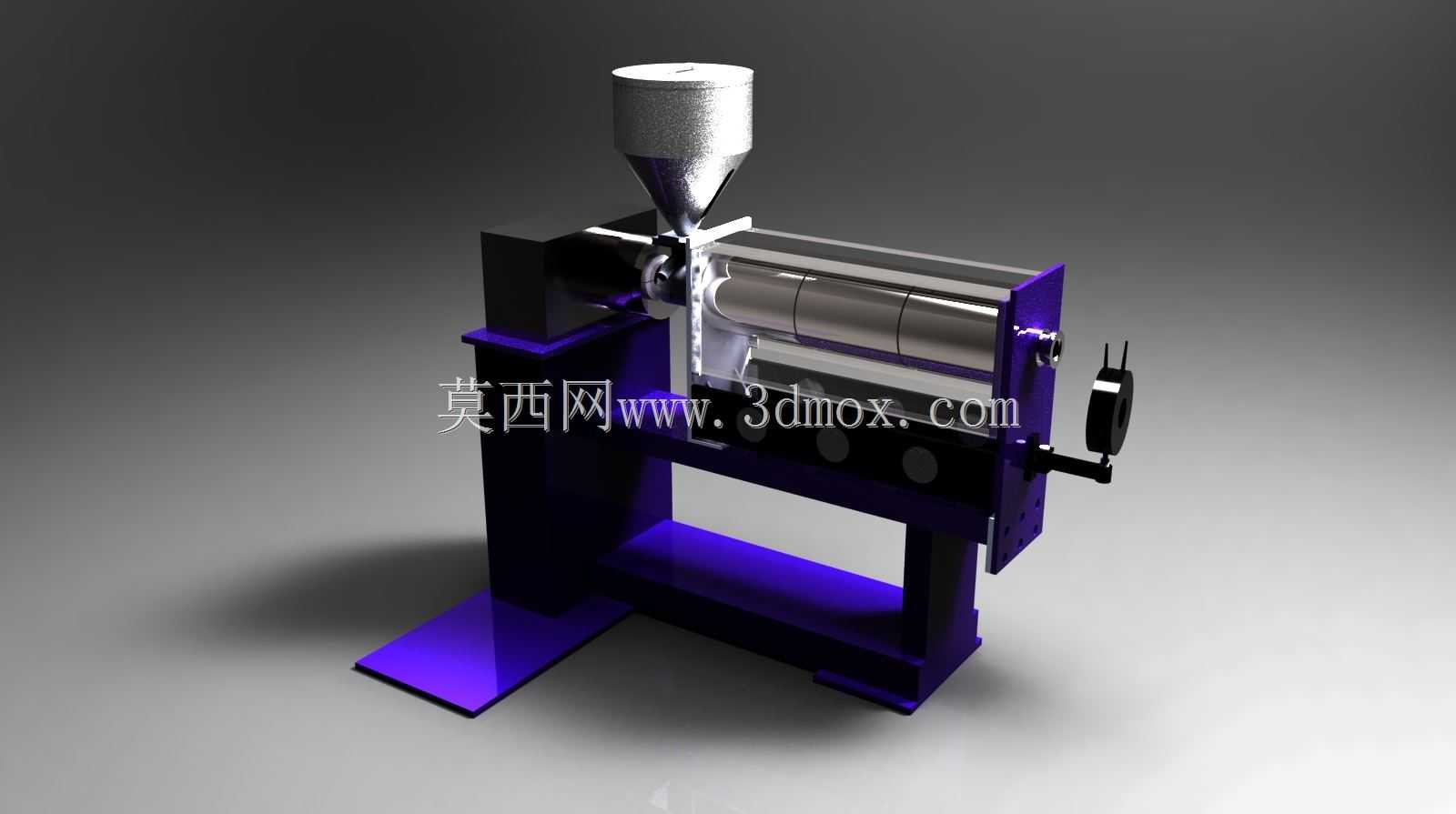

日常做线材挤出产线的结构方案时，这类45mm规格的挤出设备是中小线径塑化挤出场景里的常用机型，常见于PVC电线包覆、小型塑料型材、热熔胶条生产的车间工位，适配单班连续8小时的生产节奏，进料端的锥斗料仓设计能容纳单次12kg左右的粒料投料，避免频繁补料打断生产连续性，料斗下方的进料口和机筒进料段做了圆弧过渡，减少粒料架桥卡料的概率。建模的时候先从核心的机筒螺杆组件入手，先确定螺杆的长径比为25:1，对应45mm的螺杆直径，机筒分段做加热区的结构预留，每段加热区的外壳做了隔热层的安装位，避免高温传导到机架部分影响操作安全。机筒末端的模头连接位做了法兰快装结构，方便更换不同线径的出料模头，适配不同规格的线材生产需求，手轮调节机构布置在机筒尾部，用来微调模头间隙或者出料压力，操作位的高度设置在离地1.1米的位置，符合一线操作人员站立操作的人机工程尺寸。机架部分采用方管焊接的框架结构，底部做了整板式的安装脚座，四个脚座预留了M16的地脚螺栓孔，安装时可以直接固定在车间水泥地面，设备整体的占地宽度在0.8米，长度含料斗和手轮部分在1.6米，高度到料斗顶端为1.7米，预留出周边0.5米的操作维护空间就能满足产线布置要求。传动部分的结构藏在机筒侧方的护罩内部，建模时先把减速箱的安装基准面和机筒的中心高对齐，保证螺杆转动的同轴度误差控制在0.02mm以内，避免运转时出现螺杆磨机筒的故障。进料斗的锥角设置为60度，针对流动性一般的改性塑料粒也能顺利滑入进料段，料斗和机筒的连接位做了快拆卡箍，方便定期清理料斗内部的残留余料。做三维建模的时候，先绘制整体的布局草图确定各部件的中心高和安装基准，再逐个拆分零件做实体建模，机架部分先做焊接框架的焊件特征，再添加脚座、安装板的细节，机筒部分先做内孔的回转特征，再添加加热圈安装槽、测温探头孔的细节，最后做整体装配时检查各运动部件的干涉情况，尤其是螺杆转动时和机筒、传动箱的配合间隙，手轮转动时的行程范围不会和周边护罩产生碰撞，所有外接管路的走线位都预留了固定卡扣的安装位置，方便后期现场装配时排布电路和冷却管路。
