小载重无机房电梯井道结构设计方案

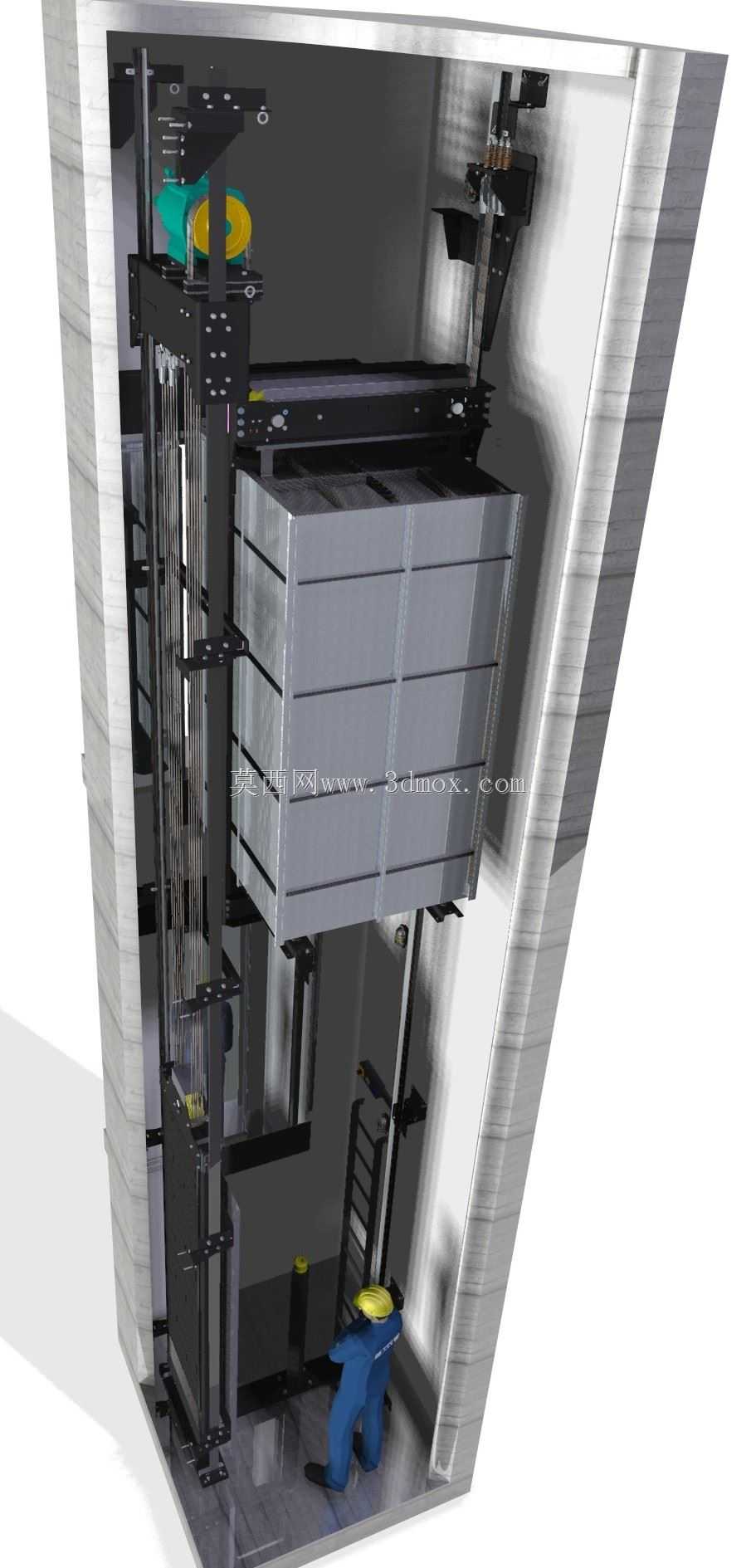

做这个小载重无机房电梯结构的时候，最先要卡的是井道的安装边界，毕竟无机房方案省掉了顶层机房空间，所有曳引、导向、安全部件都要塞进井道内部，得先把常规住宅预留的窄井道净空尺寸摸透，不能让部件突出到轿厢运行的安全间隙里。建模第一步先搭基准坐标系，把井道的内壁、底坑深度、顶层冲顶余量这些边界先画成参考面，所有后续部件都要以这些参考为基准做位置约束，避免后期装配出现干涉。

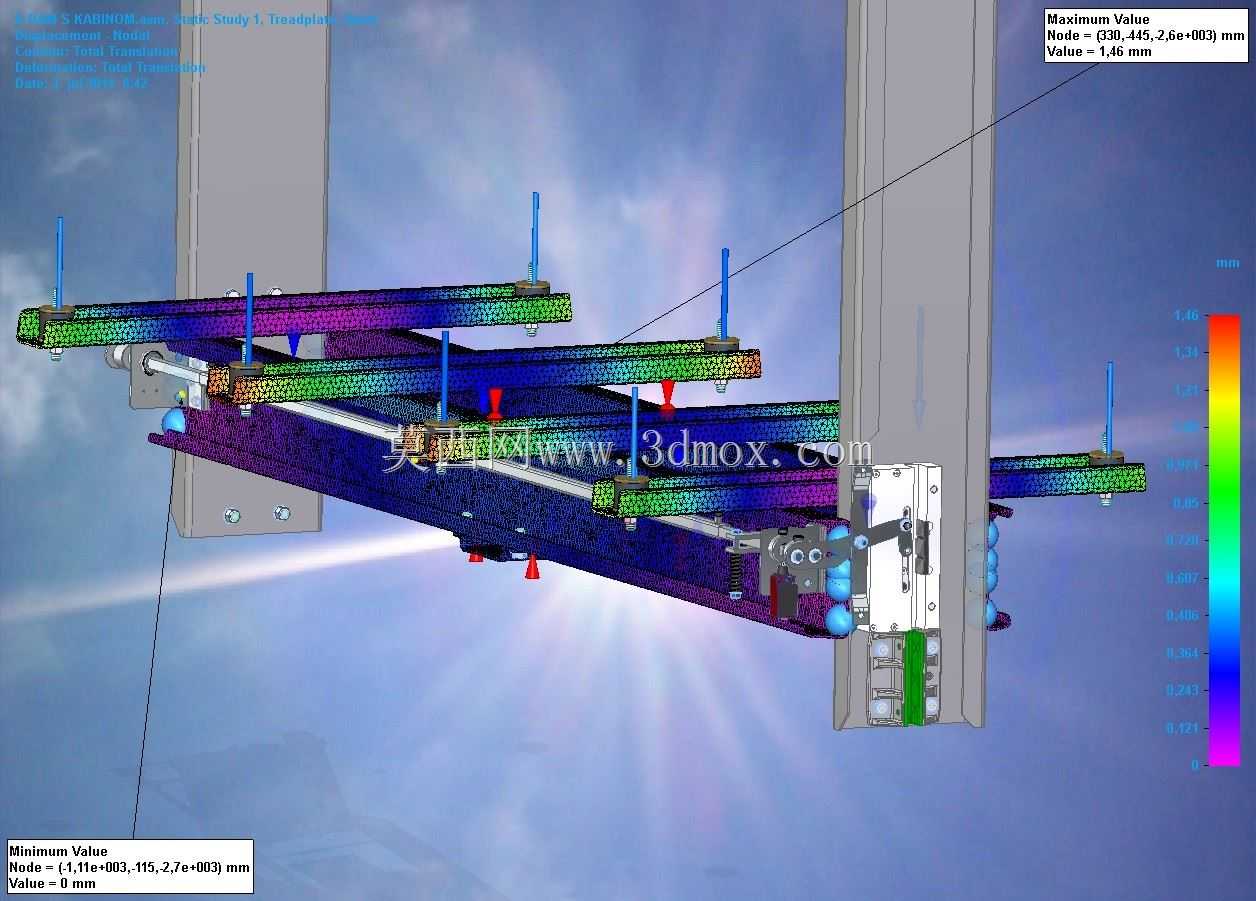

先处理轿厢架和轿厢体的部分，630kg载重对应的轿厢内净尺寸要满足日常载客需求，轿壁采用拼装式钣金结构，轿底要预留称重装置的安装位，轿顶要设置检修操作平台和安全护栏，建模的时候要把轿门机的安装支座提前留好位置，不能等轿壁拼完才发现门机固定点没地方装。接下来是导向系统，轿厢导轨和对重导轨的支架要直接固定在井道壁上，支架的间距要符合安全规范要求，导轨接头处的错位量要在建模阶段就通过配合约束控制好，避免现场安装的时候出现导靴卡滞的问题。

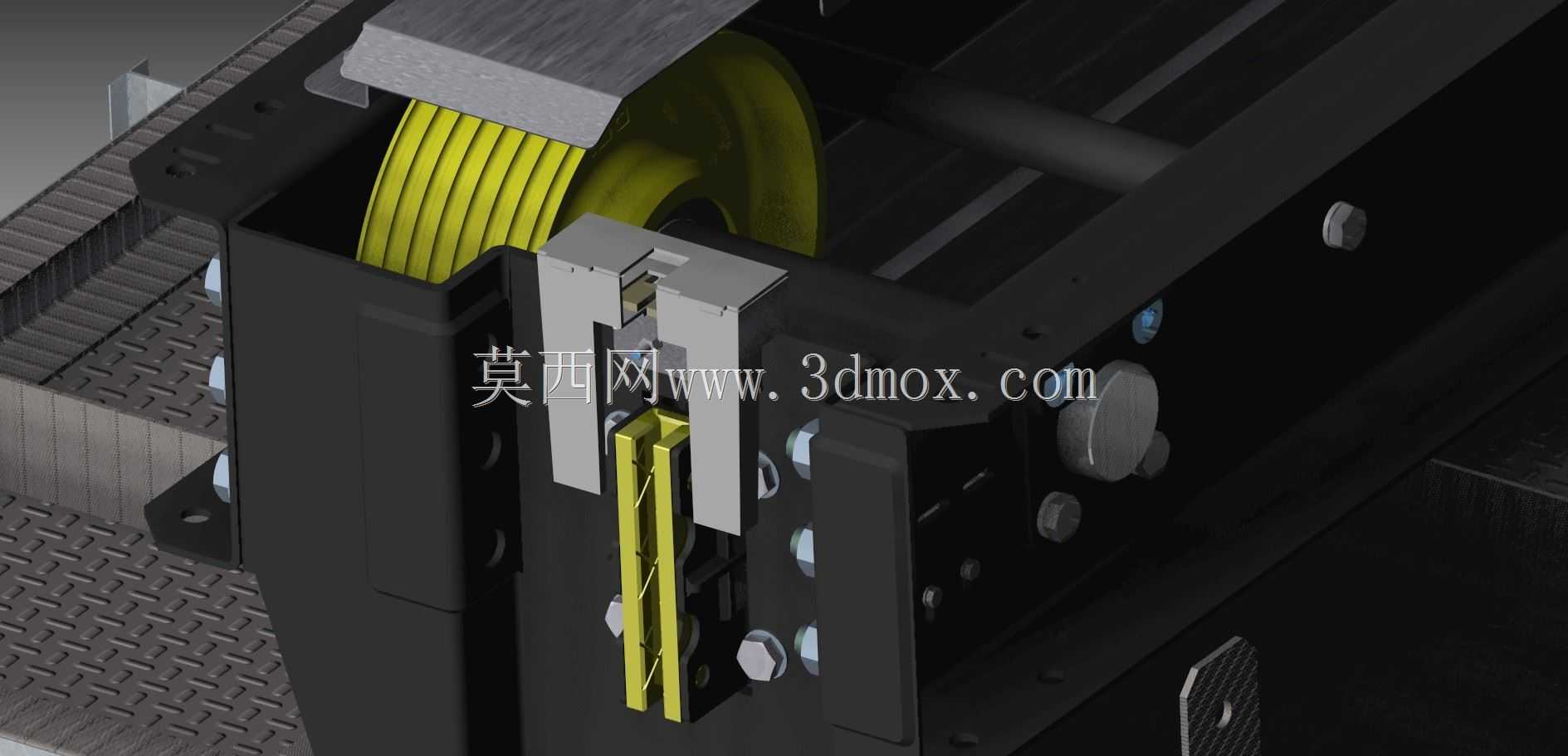

无机房的曳引机是布置在井道顶部的导轨支架上的，没有机房的承重梁，所以曳引机的安装座要和导轨支架做一体化的受力设计，要把曳引钢丝绳的绕向理清楚，从曳引轮出来一端连轿厢架上梁的绳头组合，另一端连对重架的绳头，还要给限速器钢丝绳、补偿链（如果提升高度需要的话）留出独立的运行通道，不能和曳引绳发生干涉。对重块的堆叠高度要和轿厢的冲顶、蹲底行程匹配，对重架的导靴要和导轨的配合间隙留好调整余量。

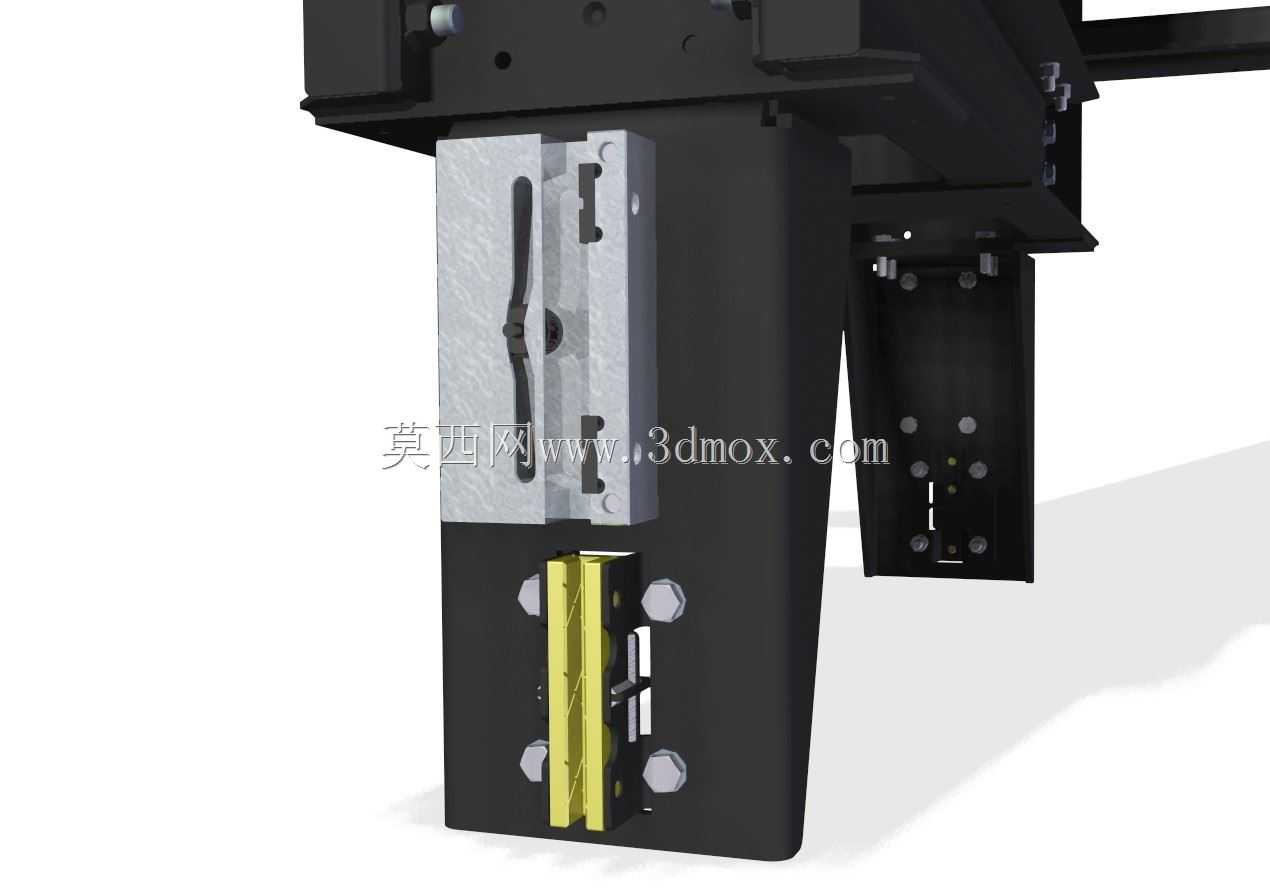

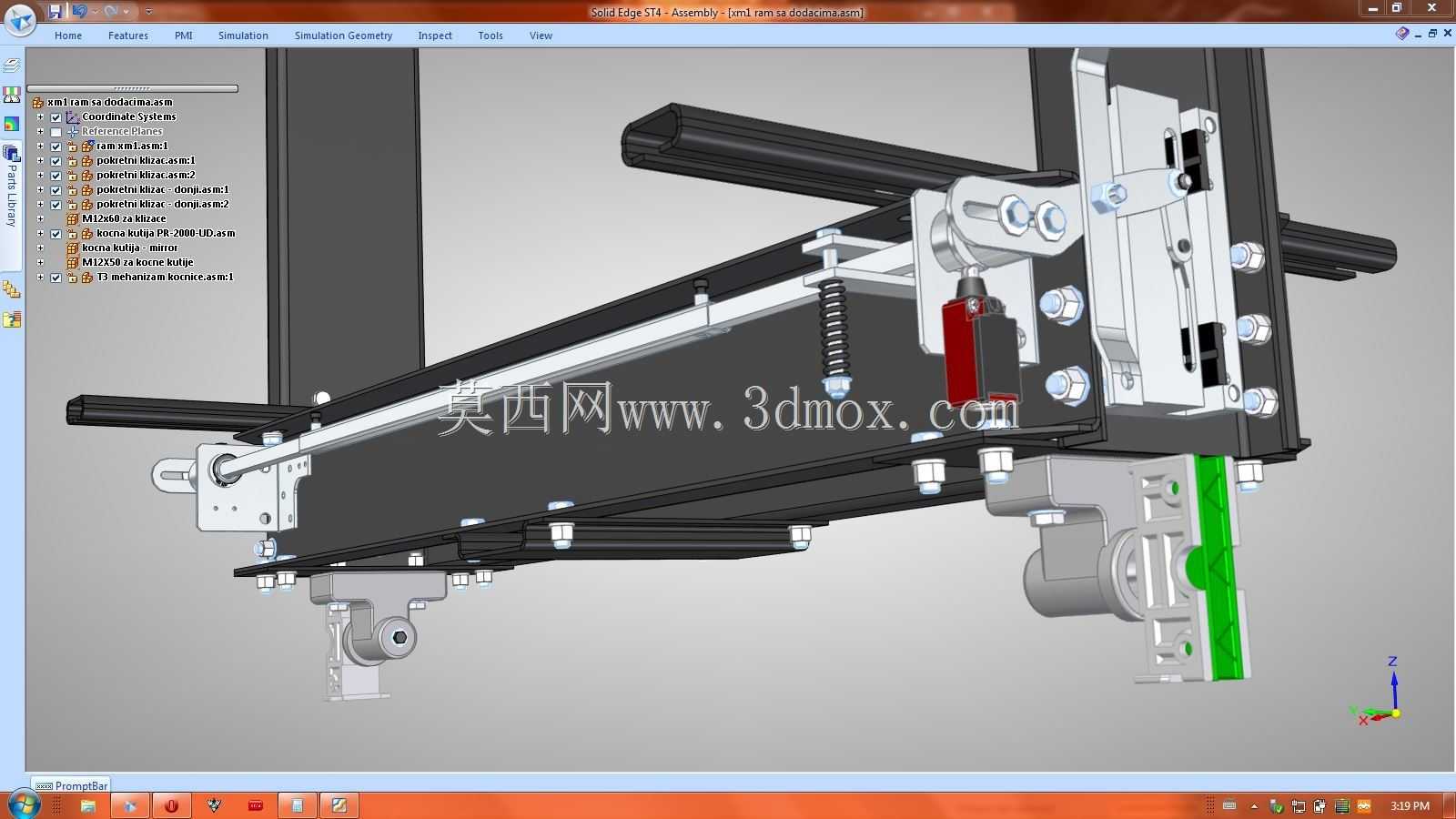

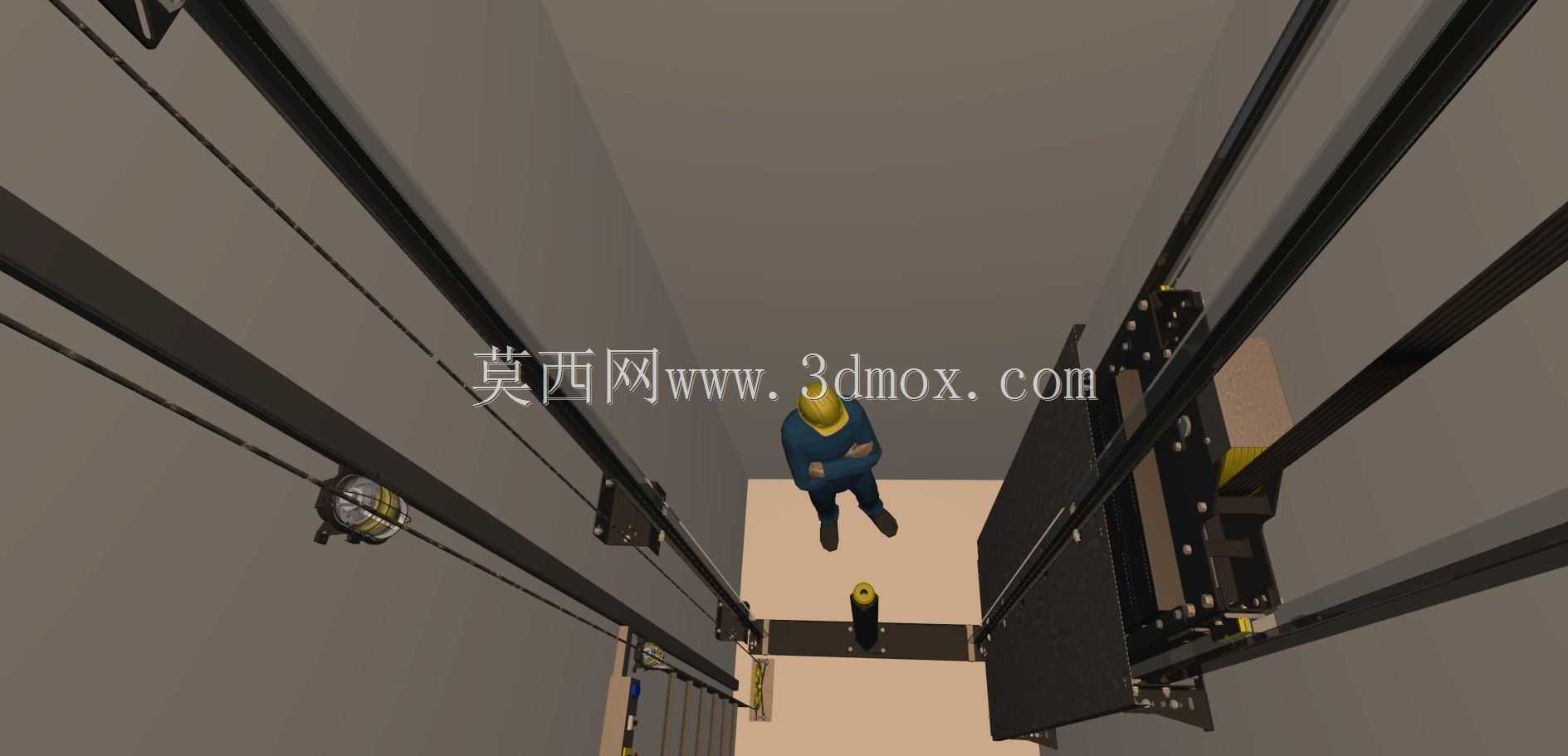

建模过程中要反复做干涉检查，尤其是轿厢运行到顶层平层位置的时候，轿顶和顶部曳引部件的安全距离，还有轿厢运行到底层的时候，轿底和底坑缓冲器的对接位置，都要逐段模拟运行轨迹排查。安全部件的位置不能省，限速器张紧装置在底坑的固定位置、安全钳在轿厢架下梁的安装位、缓冲器的底座固定点，都要在模型里把安装孔位、紧固件规格对应好，方便后续出工程图的时候直接提取明细。最后还要把井道内的布线线槽、随行电缆的悬挂位置留出来，避免电缆和运动部件刮蹭，整个模型装配完成后要做全局的碰撞检测，把所有硬干涉、软干涉的位置都调整到位，确保导出的工程图能直接指导车间生产和现场安装。
