穴盘育苗自动精量播种作业设备

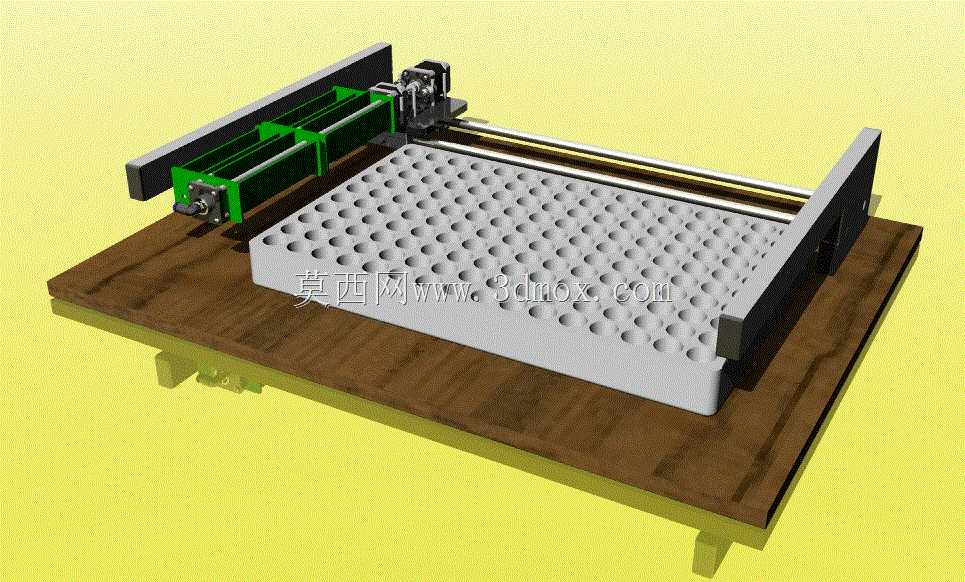

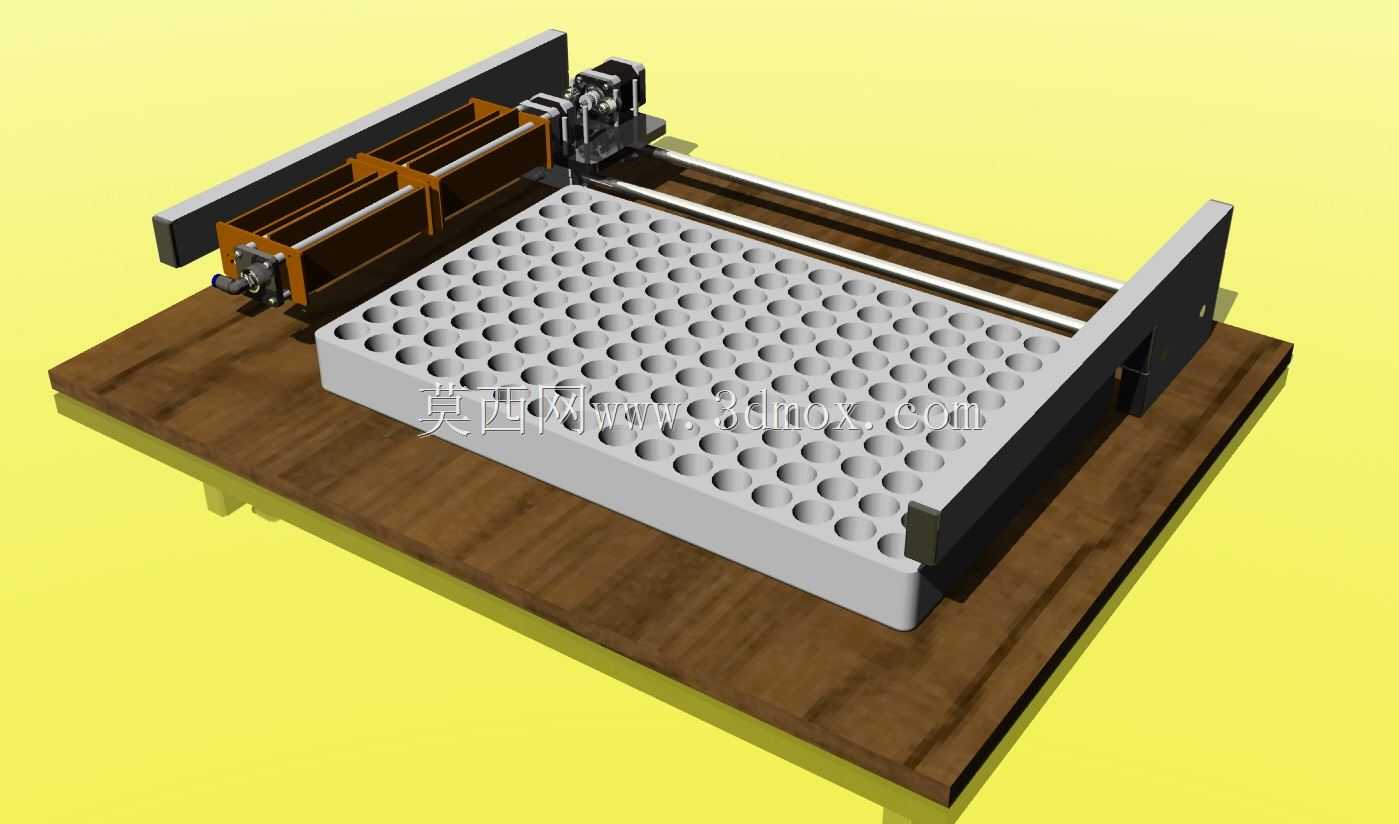

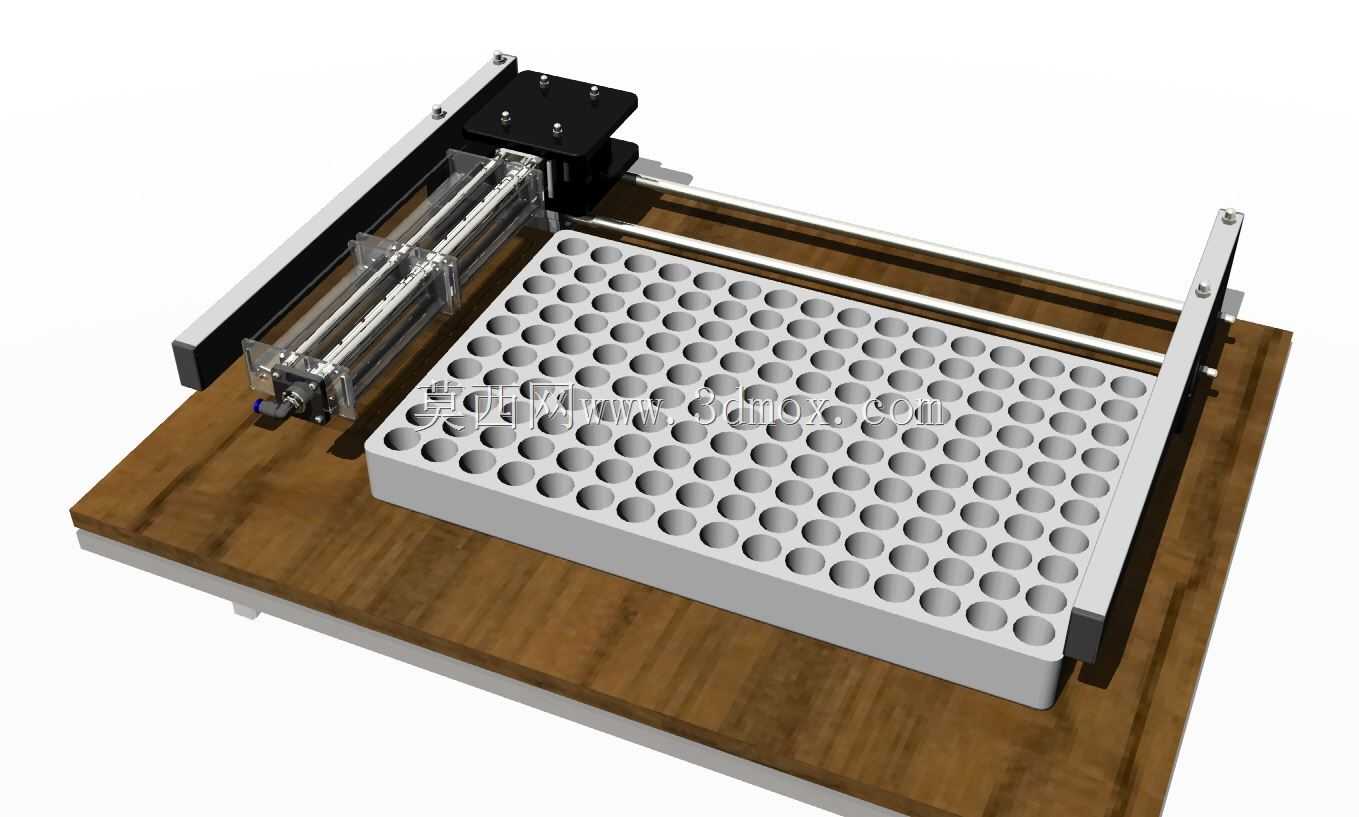

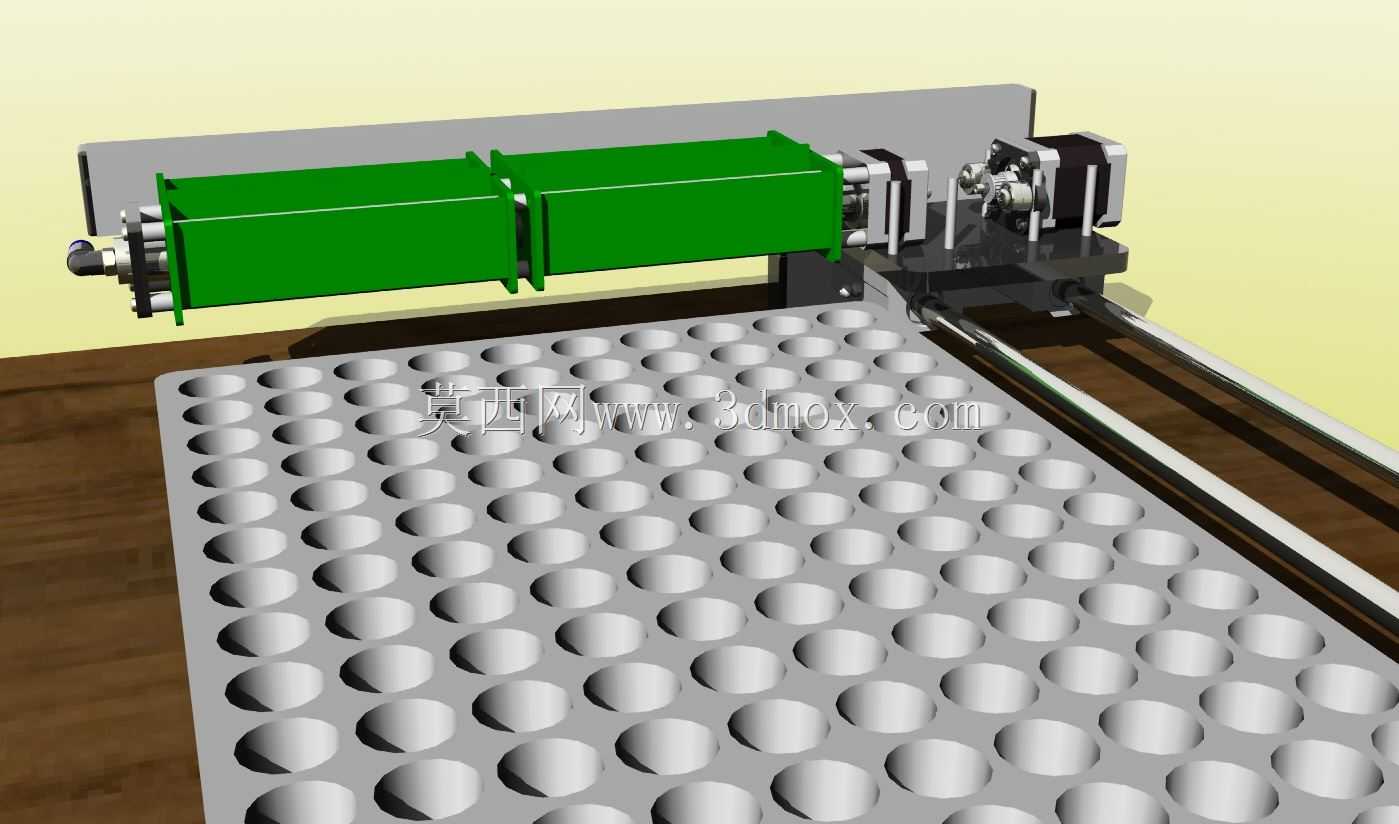

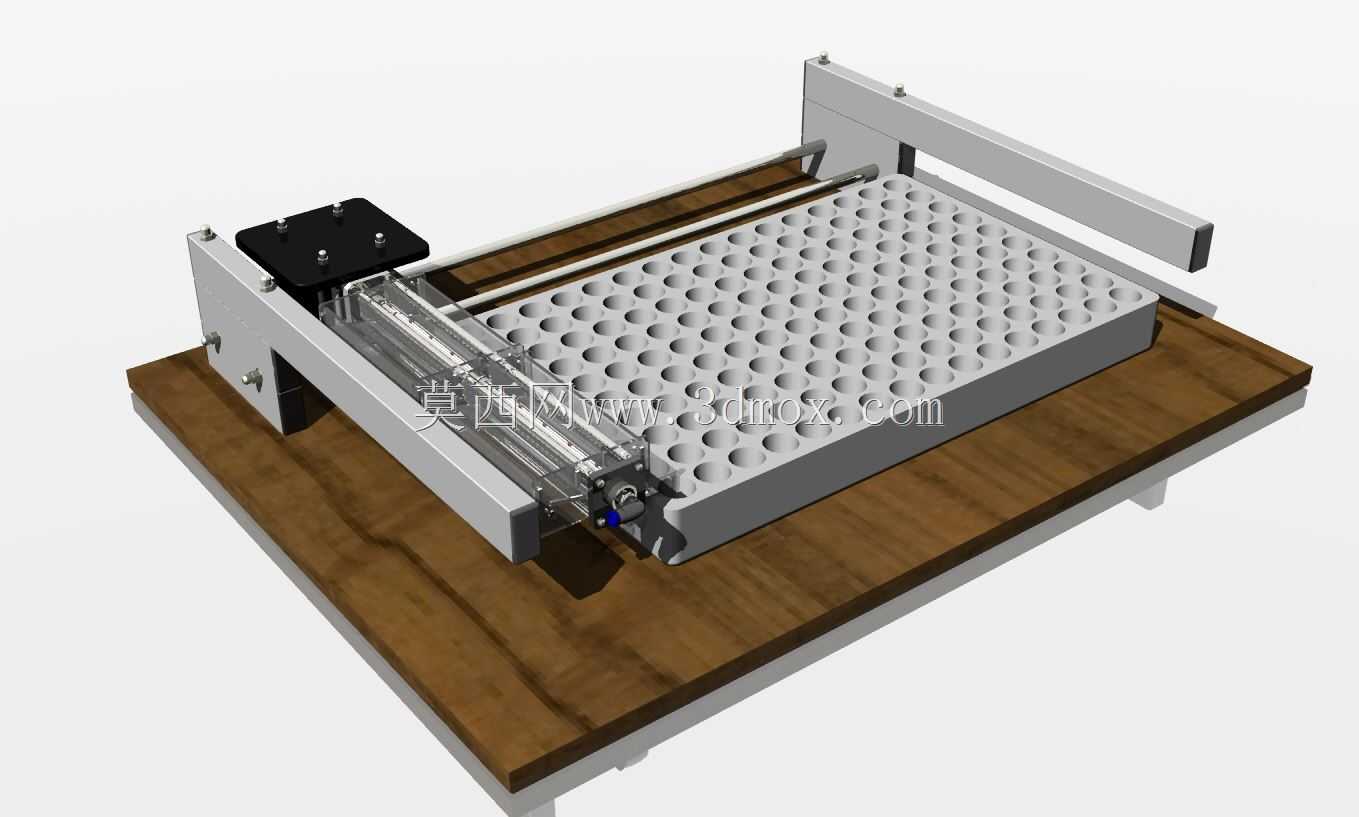

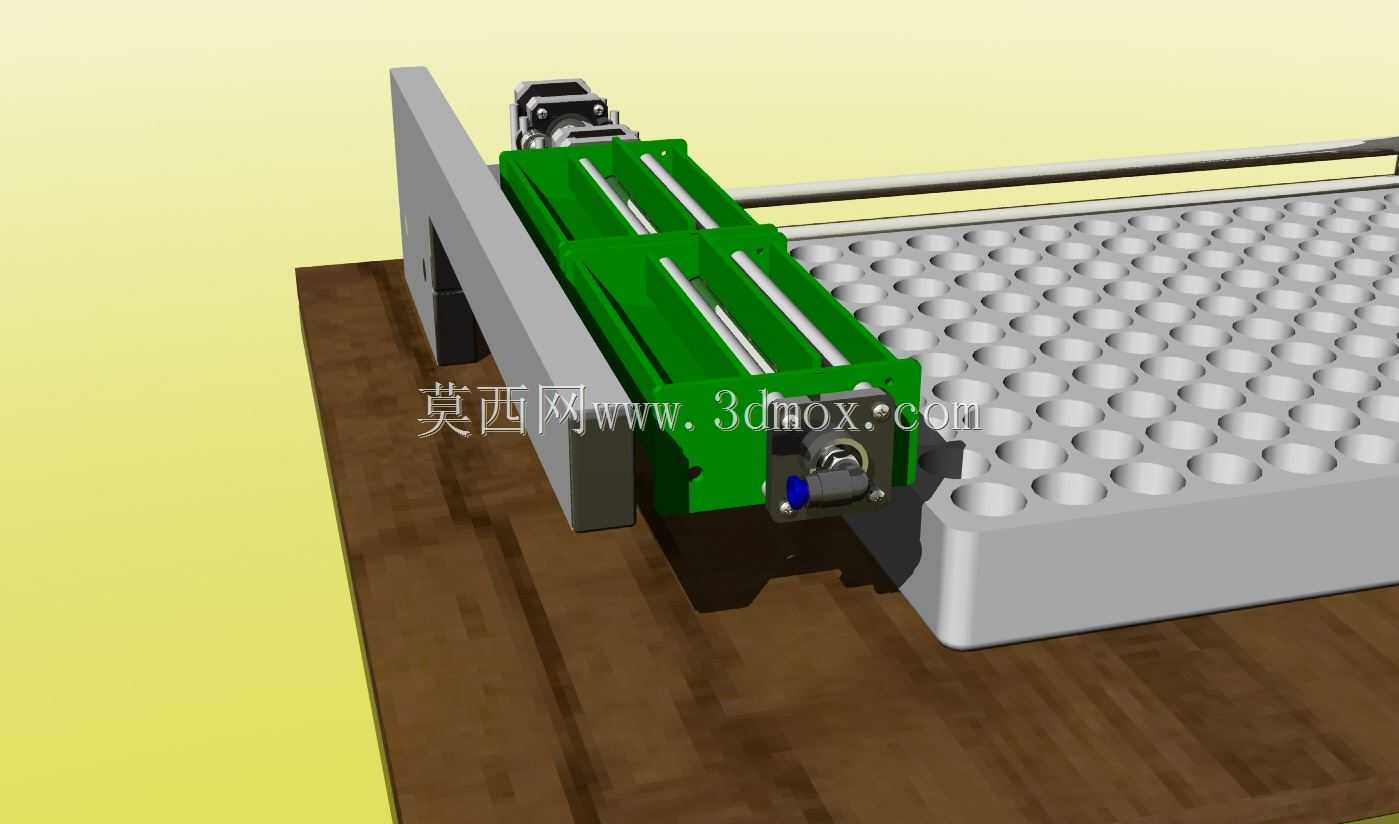

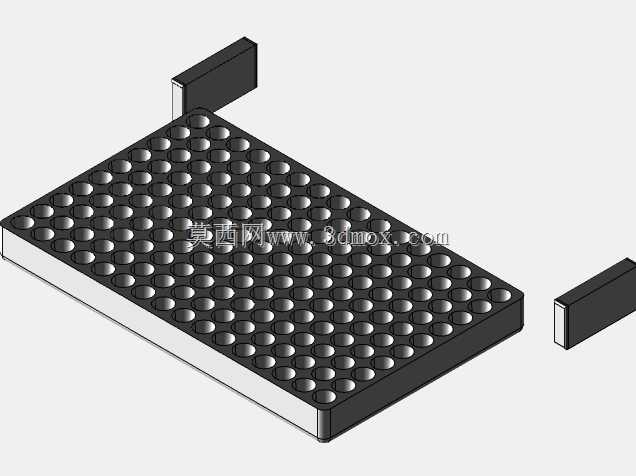

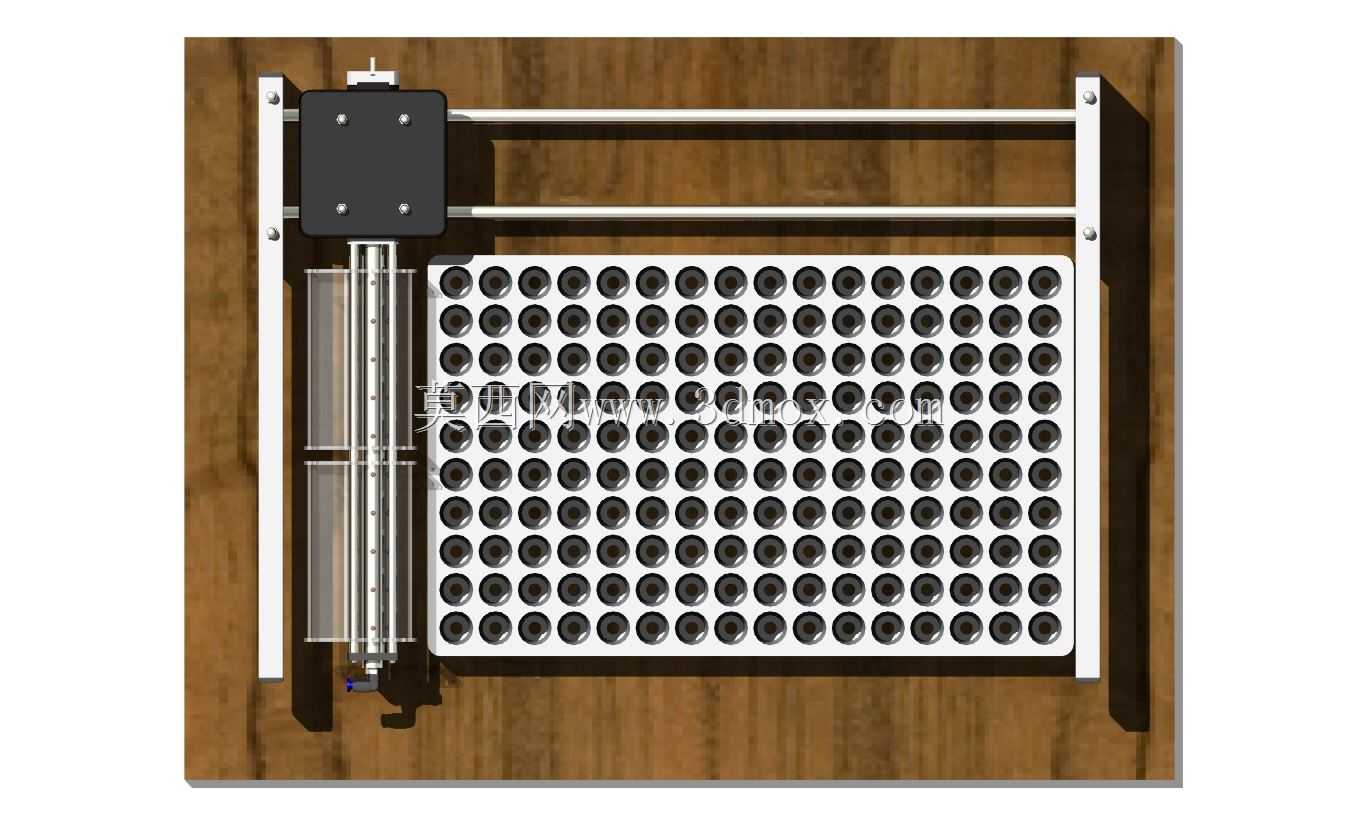

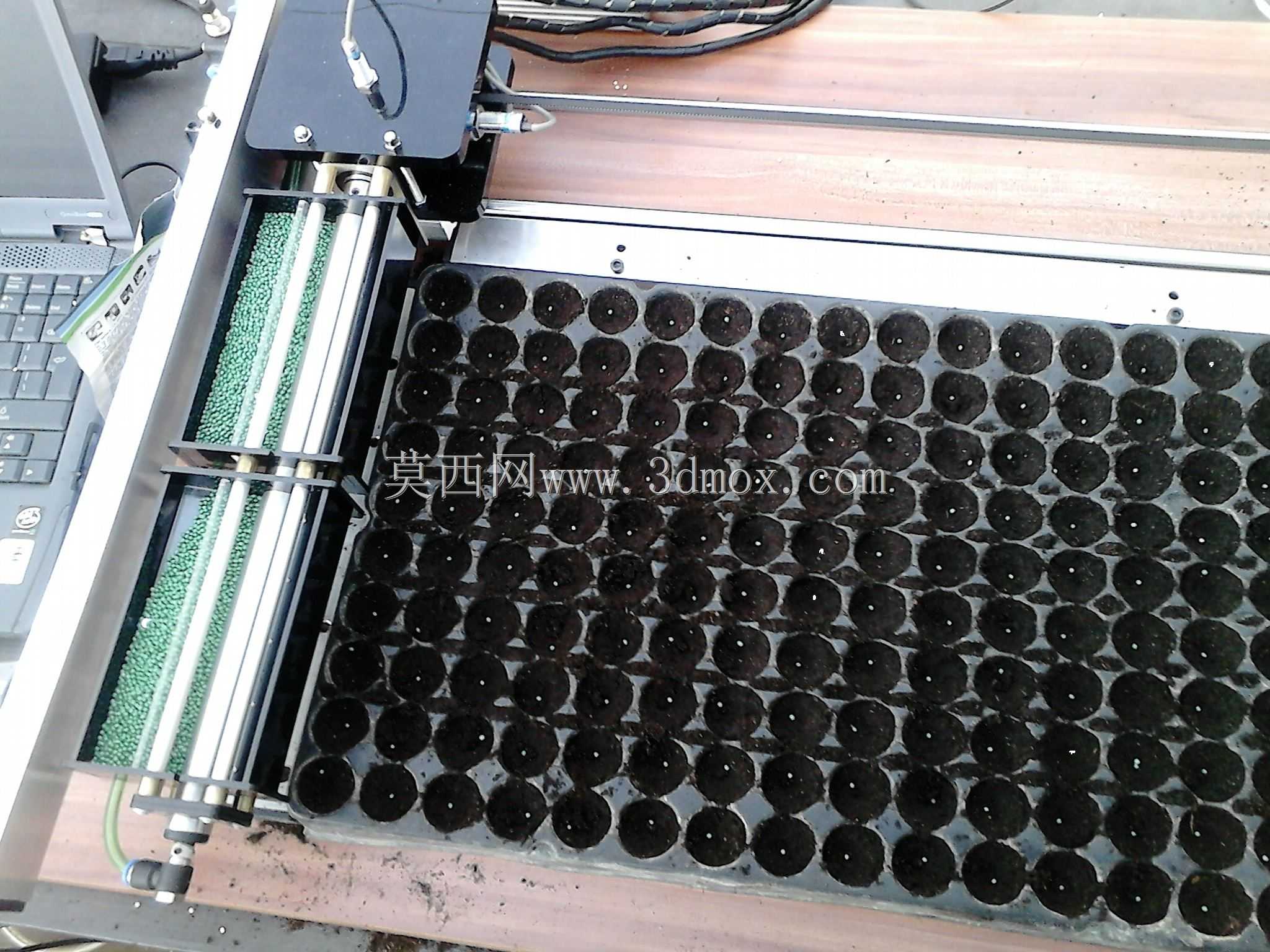

这套设备主要面向设施农业育苗环节，针对蔬菜、花卉、经济作物的穴盘育苗播种工序设计，替代传统人工点种的作业模式，解决人工播种效率低、播种深度不一致、漏播重播率高的痛点，适配常规规格的聚苯乙烯穴盘，单盘穴孔数覆盖50孔到200孔的主流育苗需求，可直接接入小型育苗流水线，也可作为独立工位单机使用，适合中小型育苗基地、农业合作社的育苗作业场景。从结构设计逻辑来看，整机采用卧式排布，穴盘输送采用平皮带托送结构，两侧设置可调式挡边，可根据穴盘实际宽度调整挡边间距，适配不同规格穴盘的输送定位，输送段的长度预留了人工上盘、覆土后下盘的操作空间，整机安装时底部预留M12的地脚安装孔位，可直接固定在普通水泥地面或型材工作台架上，无需额外做预埋基础，设备总宽度控制在650mm以内，长度1200mm，高度420mm，可适配常规高度的育苗作业操作台，不会占用过多车间空间。核心播种执行机构采用辊式吸种结构，吸种辊表面根据穴盘穴孔的排布间距加工对应规格的吸种孔，孔位公差控制在±0.1mm，确保每个吸种孔与下方穴盘穴孔精准对位，吸种辊内部连通负压气路，作业时辊体转动经过种箱区域时，负压将种子吸附在吸种孔上，经过清种工位时，多余吸附的种子被刮种条清理回种箱，确保每个吸种孔仅携带单粒种子，当辊体转动到穴盘正上方的投种工位时，气路切换为正压吹送，种子精准落入对应穴孔的基质穴窝内，整套动作与穴盘的步进输送动作通过时序逻辑匹配，穴盘每前进一个穴孔排距，吸种辊完成一次吸种、清种、投种的循环动作。建模过程中先根据穴盘的国标尺寸确定输送机构的基准面，先绘制两侧的安装侧板作为装配基准，再依次装配输送辊、皮带张紧机构、吸种辊组件、种箱、气路分配块，建模时重点验证了吸种辊与穴盘的垂直间距，确保投种高度控制在30mm以内，避免种子下落过程中偏移位置，同时对刮种条的安装位置做了可调设计，可根据不同粒径的种子调整刮种间隙，适配蔬菜、花卉等不同粒径的种子播种需求，气路部分的管路走线全部预留了固定卡扣的安装位，避免设备运行过程中管路晃动干涉运动部件。
