重型桌面级DIY数控铣削加工设备结构设计

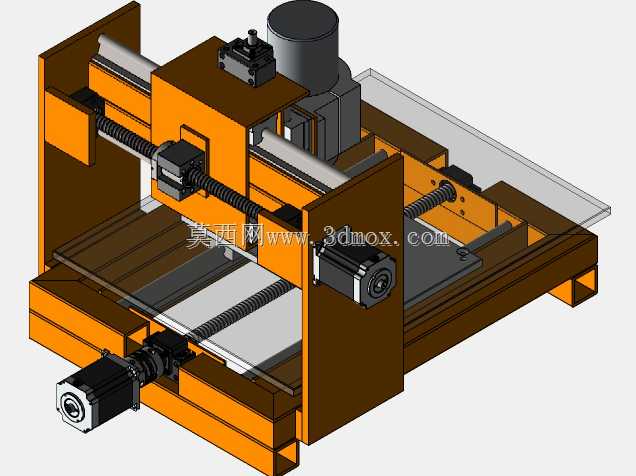

这款重型DIY数控铣床的三维建模工作，首先从整机刚性框架的基准搭建开始，在SOLIDWORKS环境中先绘制两侧立式支撑墙板的草图，以安装面为基准约束各安装孔位的同轴度与位置公差，墙板采用加厚板材设计，为整机提供足够的抗形变能力，避免铣削加工过程中因切削力产生的振动影响加工精度。建模过程中优先确定各运动轴的行程边界，X轴依托工作台下方的双导轨布置，导轨安装面预先做共面基准约束，匹配滚珠丝杠的安装座位置，保证丝杠传动轴线与导轨导向方向的平行度误差控制在建模公差允许范围内；Y轴传动组件布置在龙门横梁后侧，Z轴滑台则直接挂载主轴安装座，三个运动轴均采用nema23规格步进电机作为动力源，建模时同步完成电机安装法兰、联轴器、丝杠螺母座的配合约束，提前排查各部件运动过程中的干涉问题。

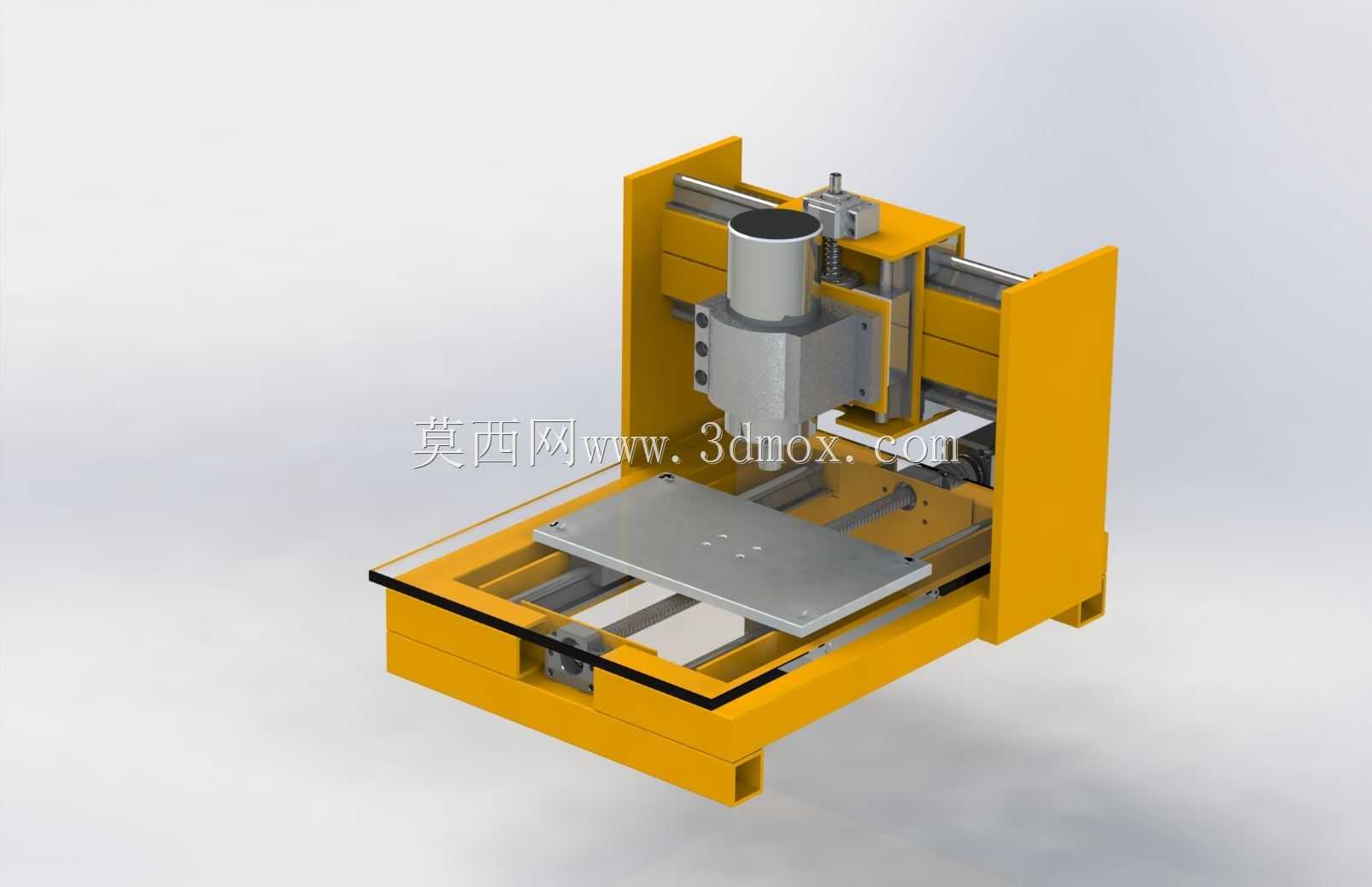

从实际应用场景来看，这类小型重型数控铣床主要面向个人加工工坊、小型零件试制场景，可完成铝件、软金属、工程塑料等材质的平面铣削、钻孔、轮廓铣削加工，相比轻型桌面雕刻机，加厚的框架结构与全支撑导轨设计能承受更大的切削进给量，加工过程的稳定性更强。水冷主轴的安装位在建模时预留了冷却管路的走管空间，主轴轴线与工作台面的垂直度通过安装座的凸台定位保证，工作台采用带T型槽的平板结构，方便夹具与待加工工件的固定，工作台下方的导轨滑块安装位与丝杠螺母连接位均做了沉孔设计，避免紧固件突出影响运动行程。

建模过程遵循从整体到局部的顺序，先完成三大轴系的运动骨架装配，确认各轴行程极限位置无硬碰撞后，再逐一添加外防护板、走线槽、接屑盘等辅助结构，外防护的透明挡板采用半透明材质在渲染环境中设置，既还原实际设备的防护功能，也能直观展示内部的传动结构。整机的安装边界充分考虑桌面放置需求，底部支撑脚的位置做了均匀受力布置，整机重心落在工作台投影范围内，避免高速运动时出现整机晃动的问题；各运动部件的润滑注油位置在建模时预留了操作空间，方便后期实际装配后的维护保养。在渲染环节对金属结构件、传动件、防护件分别赋予对应材质，还原真实设备的视觉质感，同时通过运动仿真模块模拟各轴的进给运动，验证丝杠导程与电机转速匹配下的进给速度范围，确保设计的传动结构能满足常规铣削加工的进给需求，也为后续实际加工装配提供准确的尺寸参考。
