电线电缆PVC粉末涂敷喷粉设备结构

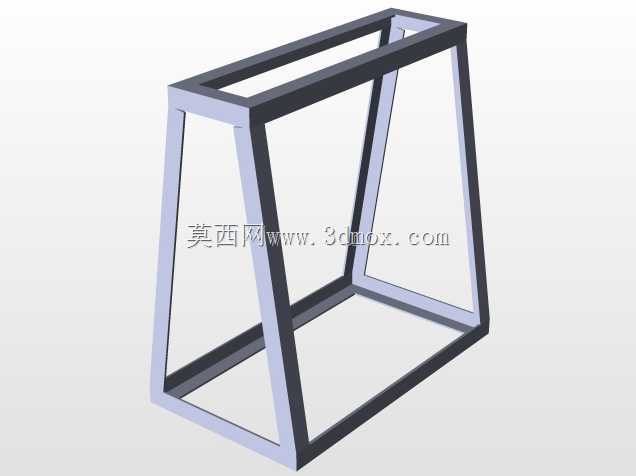

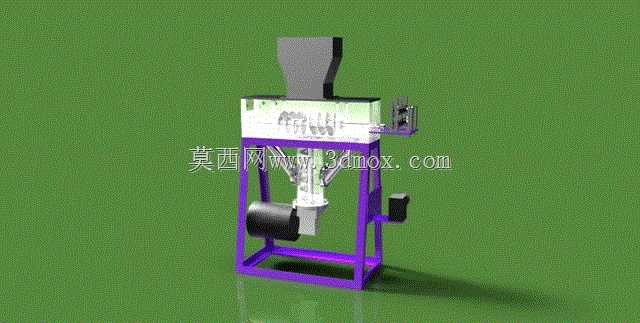

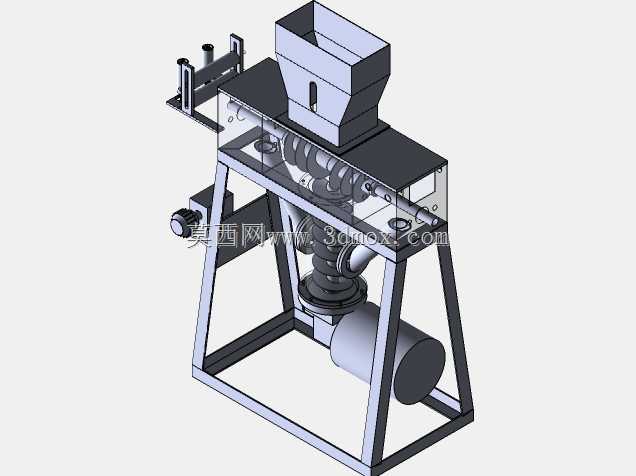

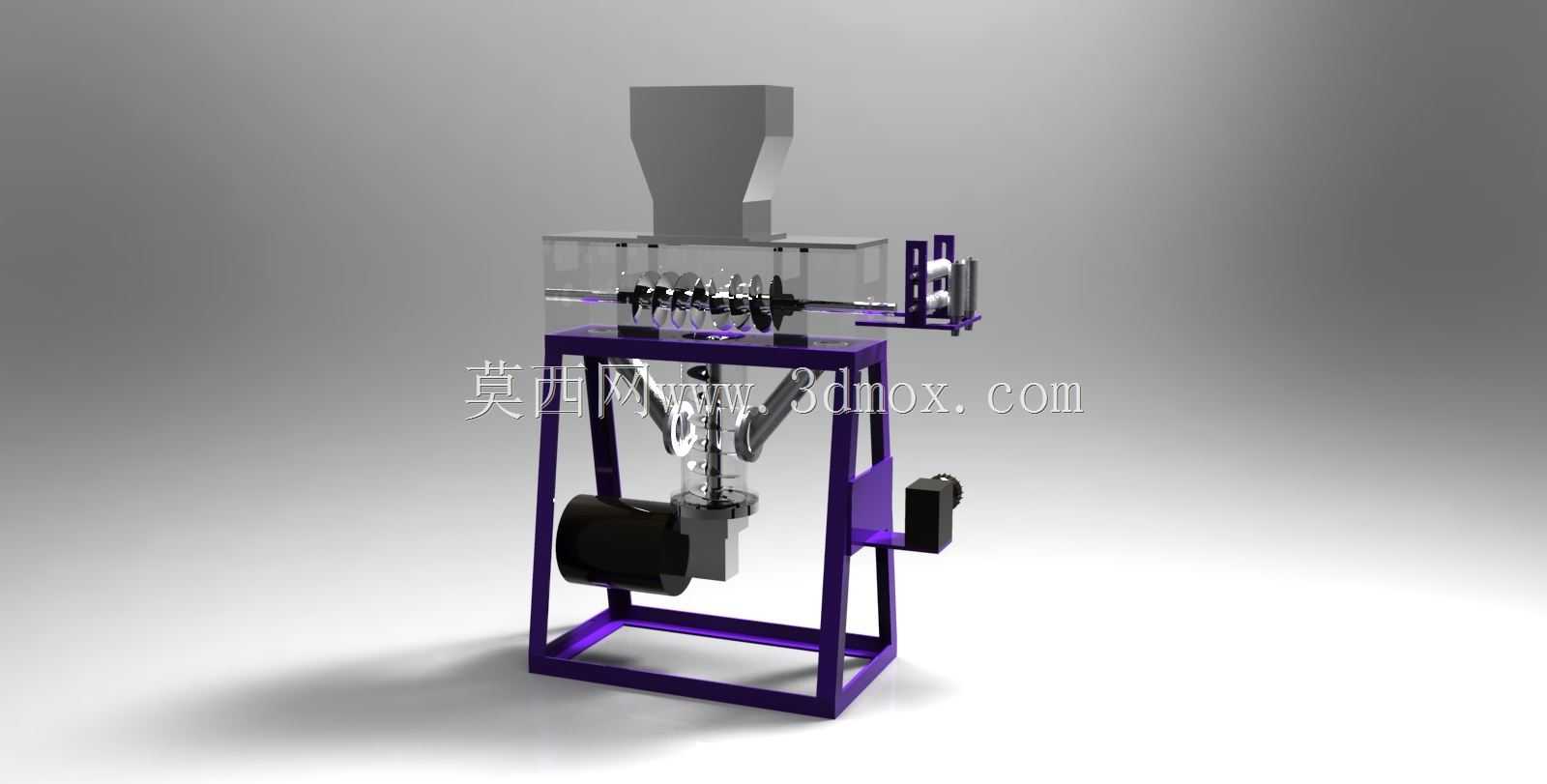

做线缆加工设备结构设计这些年，针对PVC电线生产环节的粉末涂敷需求，这套喷粉装置的结构完全贴合产线实际工况来搭建。日常生产里，电线挤出包覆后表面带有余温，直接收卷很容易出现线体粘连的问题，这套设备就是布置在挤出冷却工序之后、收卷工序之前的工位，通过均匀施加隔离粉末，避免相邻线层在收卷后发生粘结，同时也能减少线体表面摩擦损伤，提升成品线缆的外观质量。从功能结构来看，设备上部设置了锥斗式储粉腔，靠重力将粉末送入下方的定量送粉辊组，送粉辊采用多槽式结构，转动过程中能精准控制落粉量，避免粉末过多造成浪费或者过少达不到隔离效果；下部机架采用方管焊接的框架结构，预留了线缆穿入的导向通道，两侧布置的负压回收组件能将飘散的多余粉末抽回过滤后循环使用，减少车间粉尘污染。设计之初首先要匹配常规中小线径PVC电线的生产节拍，送粉辊的转速和产线牵引速度做联动适配，机架的安装尺寸要适配现有线缆产线的工位高度，底部预留的固定孔位能直接和现有产线的机架横梁对接，不需要额外做大规模的工位改造，设备整体的宽度控制在产线操作通道允许的范围内，不会占用过多的巡检操作空间。建模的时候先从下部的支撑框架开始搭，先绘制方管的截面草图，按照安装边界尺寸拉伸生成框架主体，提前预留出电机、粉斗的安装定位面；之后做上部的储粉斗，先绘制锥斗的上下口轮廓，放样生成薄壁结构，再添加和送粉腔连接的法兰结构；送粉辊组部分先做辊轴的回转特征，再阵列加工出辊面的存粉槽，之后添加两侧的轴承座、密封端盖结构，避免粉末泄漏进入轴承造成卡滞；下部的喷粉腔和回收风道部分，按照线缆走线路径做腔体的抽壳，预留出线缆过孔和风口连接位，最后再装配两侧的驱动电机、导向轮组件，整体装配完成后做干涉检查，确认送粉辊转动、线缆穿行的路径上没有结构冲突，再给各个结构件赋予对应的材质外观，框架做喷塑紫色的外观效果，储粉腔、送粉组件做透明亚克力和金属材质的区分，方便后续做结构评审的时候快速识别各个功能模块。
