工字钢轨道吊挂式双轮滑移承载组件

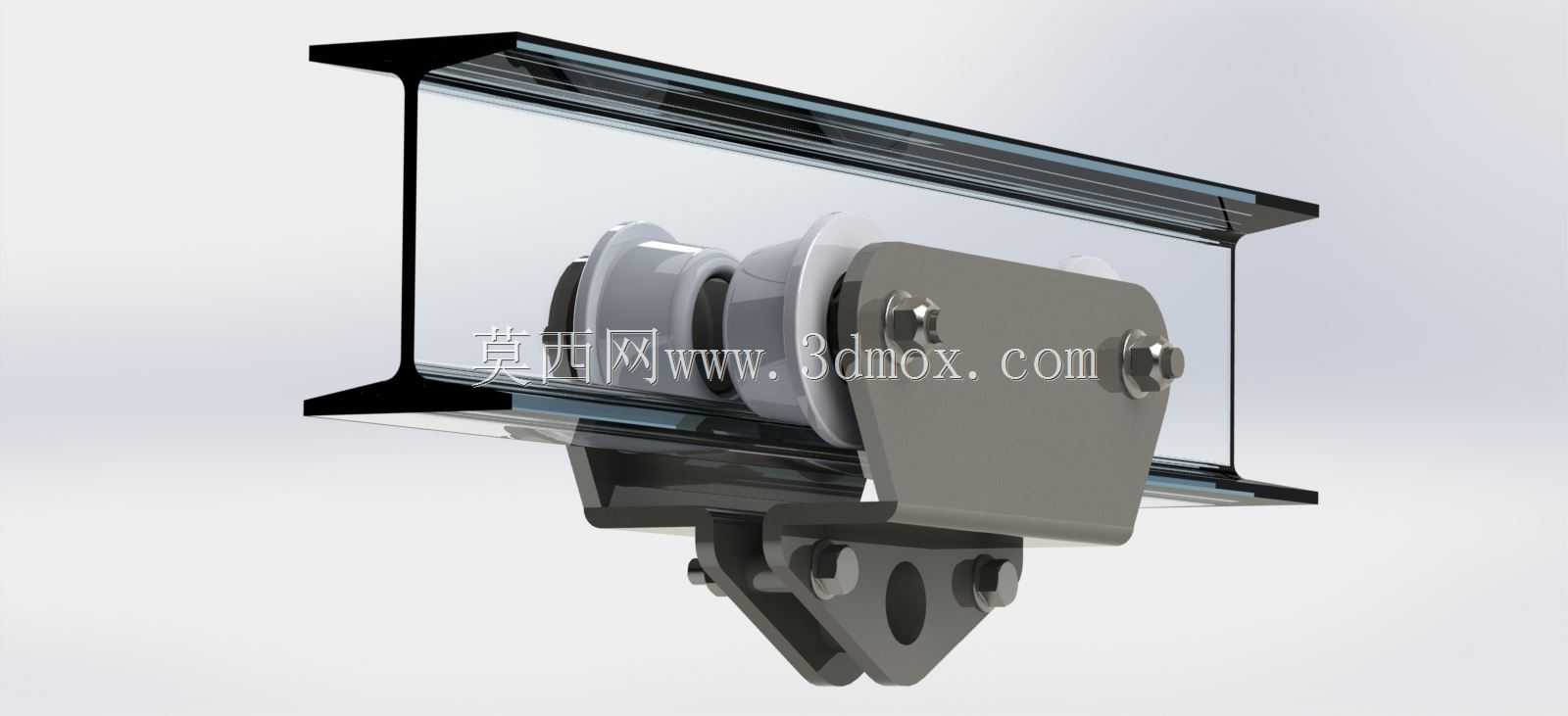

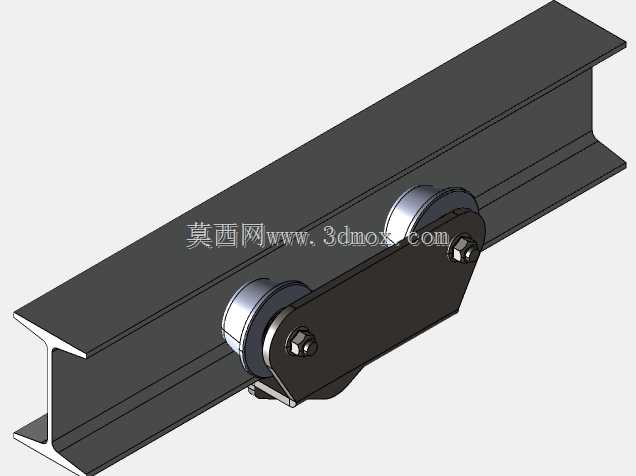

这类吊挂滑移组件主要适配厂房内工字钢悬挂输送线、轻型起重吊点、工位物料吊挂滑轨的配套使用场景，日常在装配车间工位器具移位、轻型工装吊挂、生产线旁物料临时悬挂的工况中十分常见，核心作用是为悬挂在工字钢轨道下的负载提供低阻力的直线滑移能力，同时承担垂直方向的载荷传递，避免负载直接与轨道硬摩擦造成轨面磨损。从结构设计来看，组件采用双滚轮对称贴合工字钢下翼缘上表面的布局，滚轮型面做了与工字钢翼缘斜度匹配的锥面修型，能保证滑移过程中滚轮与轨面始终保持线接触，不会出现偏载啃轨的问题；滚轮内侧加装的隔套能控制两轮间距，适配对应规格工字钢的翼缘宽度，外侧的安装支架采用折弯钢板成型，支架上预留的两个铰接孔用于连接下方的吊具或者工装，下部的三角连接板做了减重孔设计，在保证结构强度的前提下降低组件自身重量，减少滑移时的额外负载。建模时先确定适配的工字钢规格参数，以轨面为基准绘制滚轮的截面轮廓，旋转生成滚轮实体后，按照轮距要求定位两个滚轮的装配位置，再绘制支架的钣金展开轮廓，添加折弯特征生成安装支架，注意预留滚轮销轴的安装孔位，销轴与支架、滚轮的配合间隙按照基孔制间隙配合设置，保证滚轮转动顺畅无卡滞；之后绘制下部的铰接连接板，添加螺栓连接的装配约束，把所有零件按实际装配关系组合完成后，添加轨道的辅助装配体，验证组件在轨道上的滑移行程是否存在干涉，检查滚轮与轨面的接触位置是否符合设计预期，调整支架的折弯角度避免组件滑移时与工字钢腹板发生碰撞。安装时需要先将两个滚轮卡入工字钢下翼缘，再穿入销轴固定外侧支架，锁紧销轴端部的紧固件后，手动推动组件沿轨道全程滑动，确认无卡滞、异响后再挂载下方负载，安装边界需要注意组件下方吊挂点与轨道底面的垂直距离，预留足够的工装安装空间，同时要保证轨道接头处的平顺度，避免滚轮经过接头时出现卡顿。这类组件的滚轮采用耐磨尼龙材质时能有效降低滑移噪音，适合车间内低噪音作业的场景，换成钢制滚轮则能承载更大的吊挂重量，可根据实际负载需求更换对应材质的滚轮，不需要改动整体支架结构，互换性较强。
