斯特林热力发动机结构展示模型

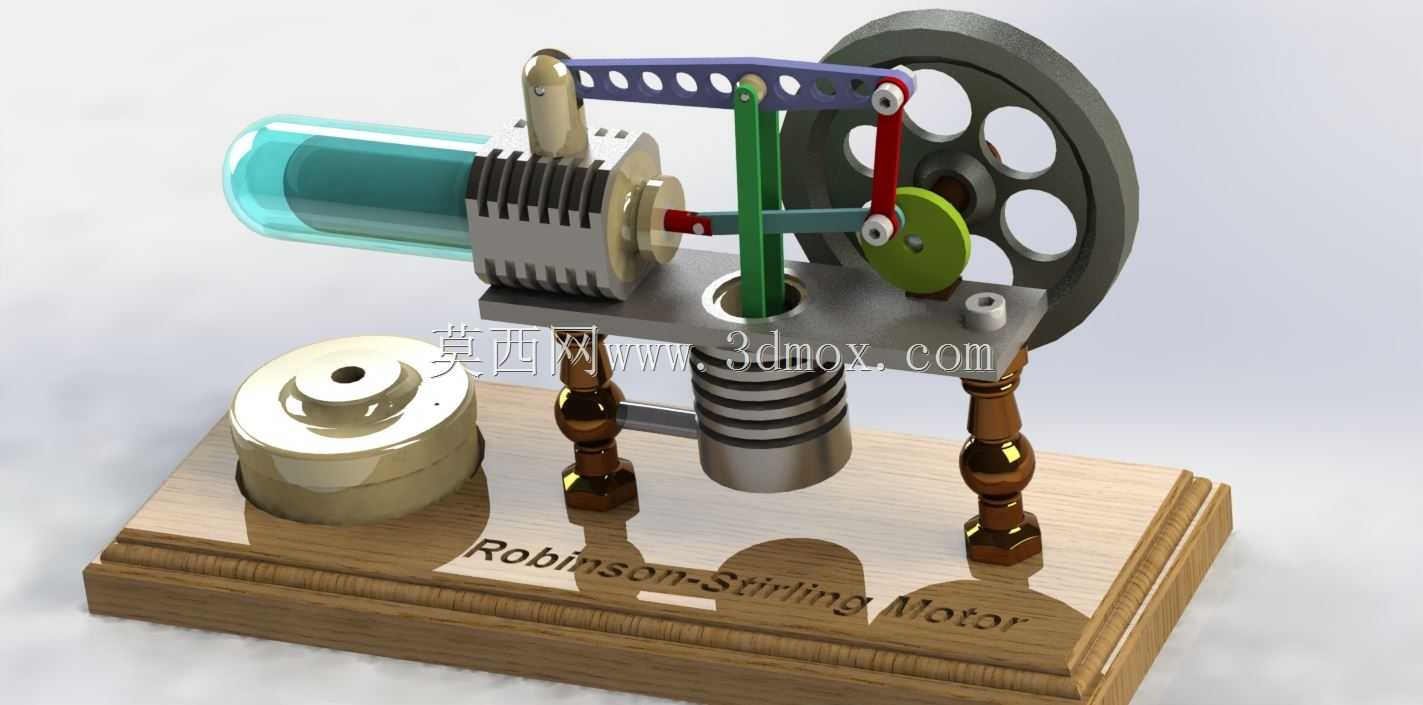

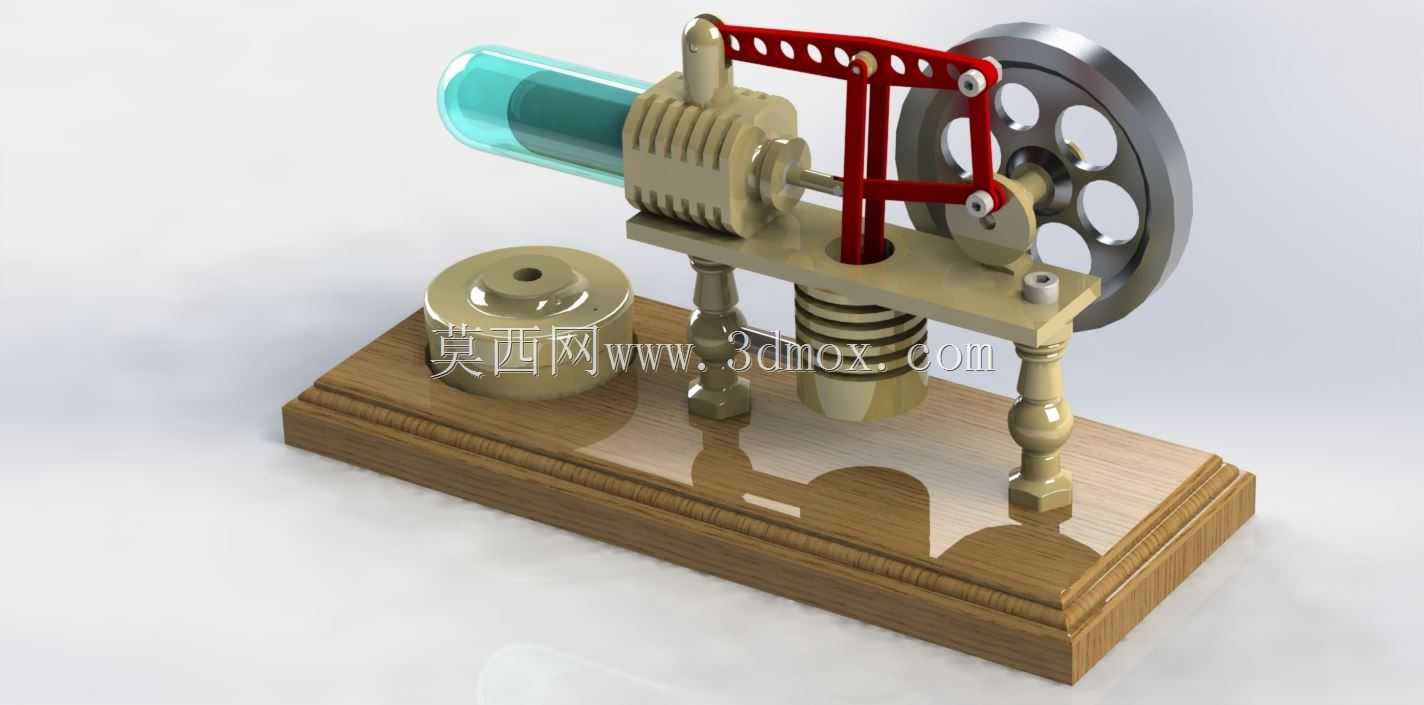

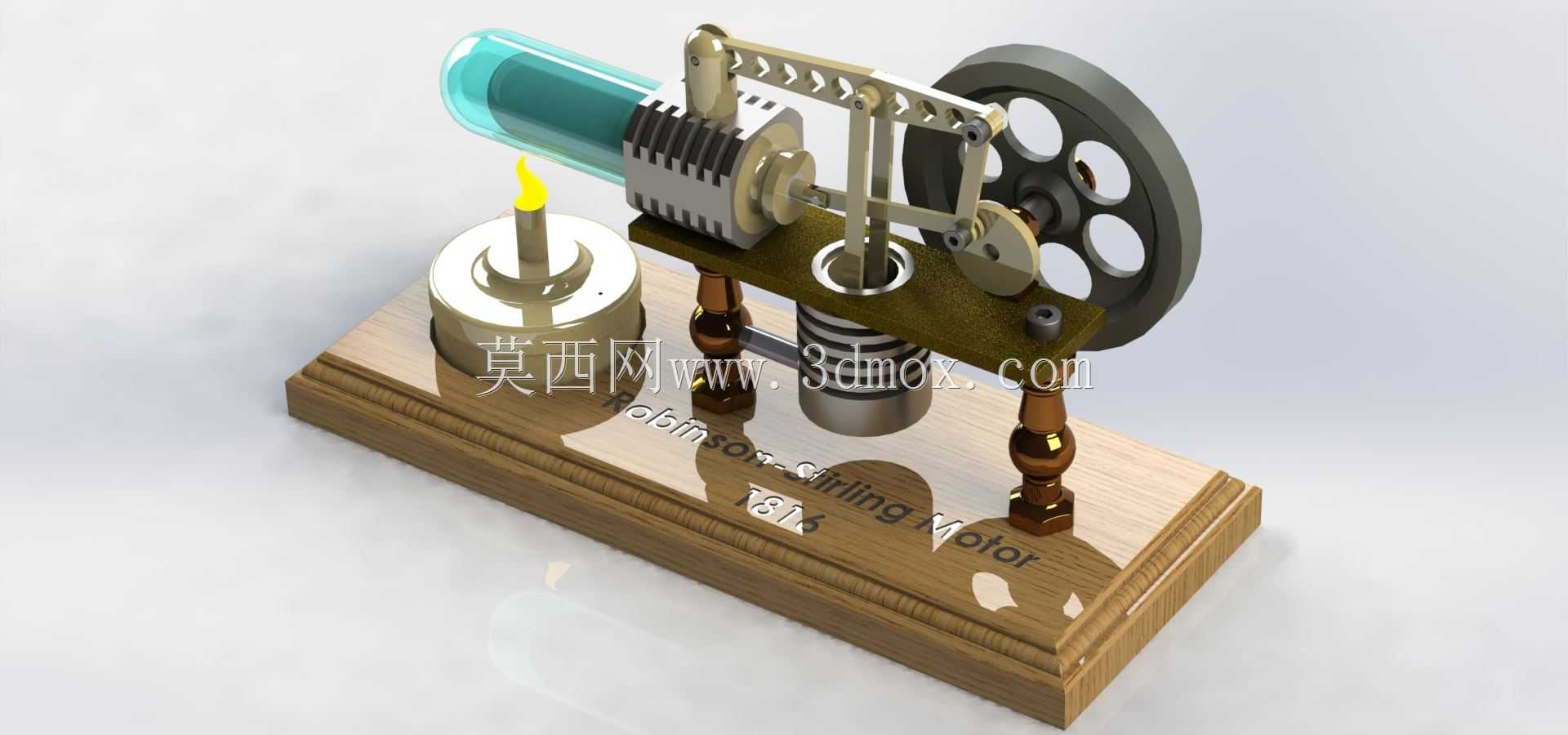

这款斯特林发动机模型完整还原了外燃式热力循环的核心传动逻辑，在教学演示场景中，可直观展示封闭工质受热膨胀、遇冷收缩的循环做功过程，帮助学习者理解外燃机与传统内燃机的结构差异，也常被用于科创教具、科普展品的结构参考，部分微型实用化改型还可作为低温差余热回收的动力单元，适配低品位热能利用的小型试验场景。模型的核心做功单元包含热腔、冷腔、回热器与置换活塞，传动侧采用曲柄连杆结构连接动力活塞与飞轮，设计阶段优先保证运动副的同轴度，避免传动过程中出现卡滞，底座采用木质承托结构预留了各部件的安装定位孔位，热端气缸采用透明材质方便观察内部活塞运动状态，冷端搭配散热鳍片结构强化换热效率，飞轮采用辐条式结构兼顾转动惯量与整体重量，传动摇臂采用镂空设计降低运动惯量带来的振动。建模过程中先确定各运动部件的行程参数，以曲柄回转中心为基准搭建运动骨架，先绘制飞轮、曲轴的回转零件，再依次匹配连杆、摇臂、活塞的连接点位，保证各运动副在行程极限位置无干涉，热腔与冷腔的换热结构单独拆分建模，预留出回热器的安装间隙，最后完成底座支撑柱、装饰性结构的细节建模，装配阶段全程做运动干涉检查，调整各铰接点的配合间隙，模拟实际转动过程中各部件的运动轨迹，确保置换活塞与动力活塞的相位差符合斯特林循环的做功要求。模型整体安装边界以木质底座为基准，各突出部件均在底座投影范围内，无外伸易磕碰结构，传动部件的铰接位置预留了润滑间隙，可直接用于3D打印制作实物教具，也可作为热力机械课程设计的结构参考模板，帮助设计者快速掌握外燃机的核心传动逻辑与换热结构布局要点。
