手动液压堆高叉车结构设计方案

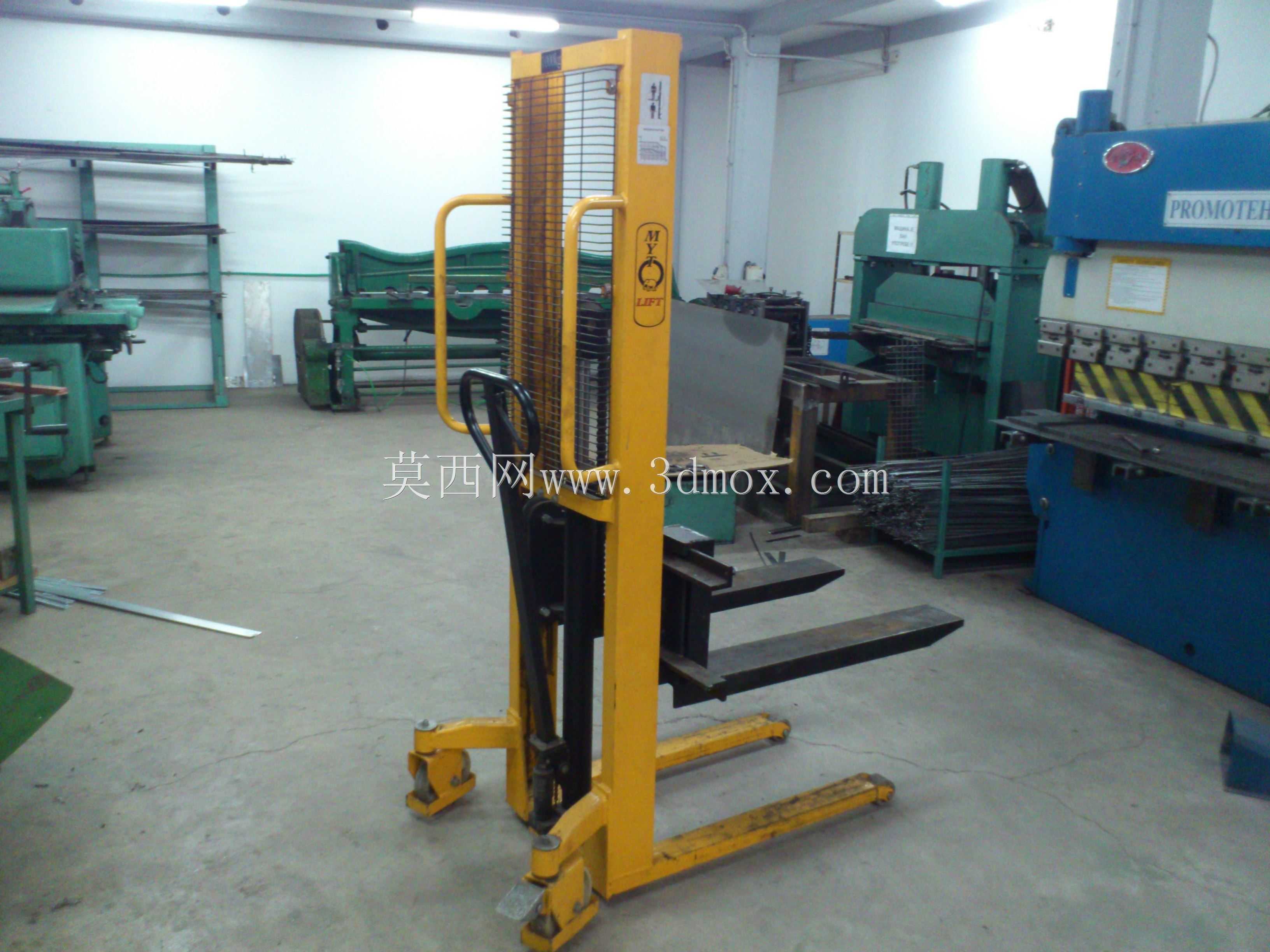

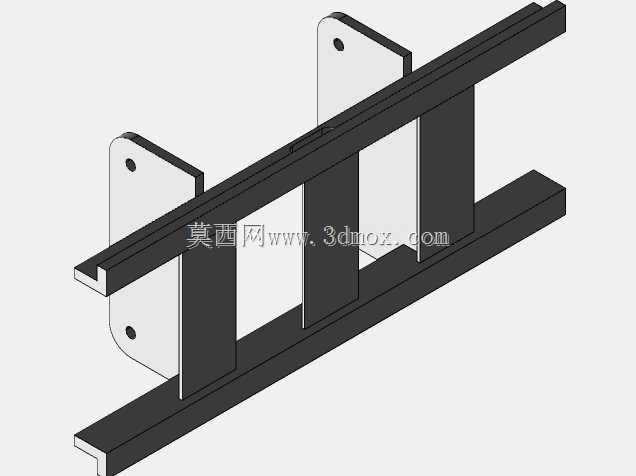

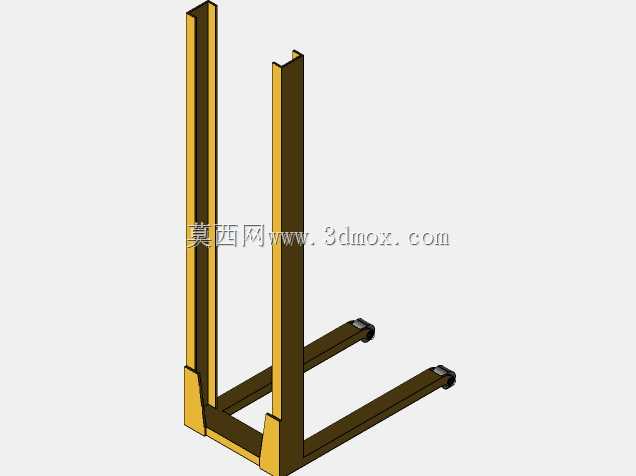

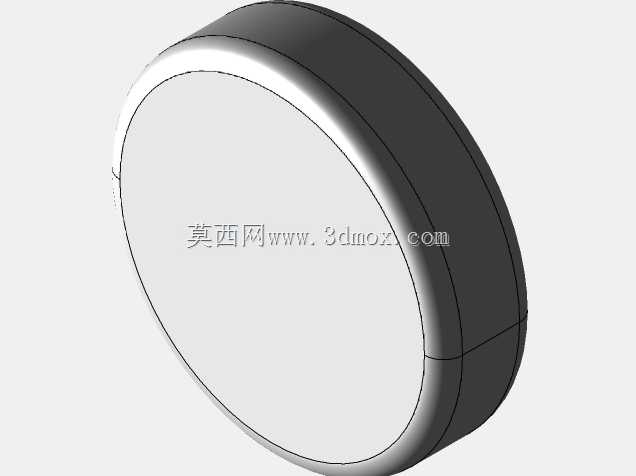

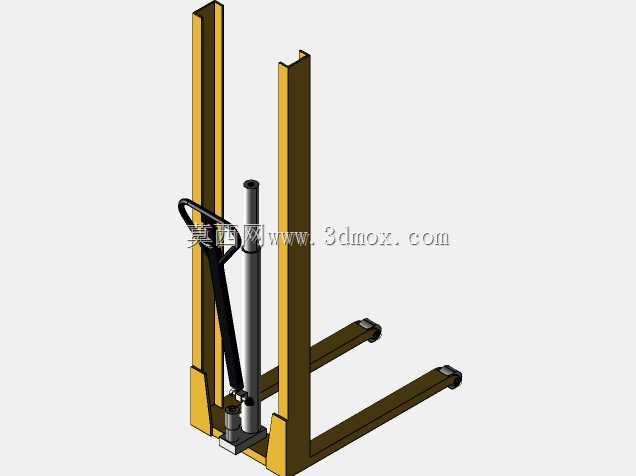

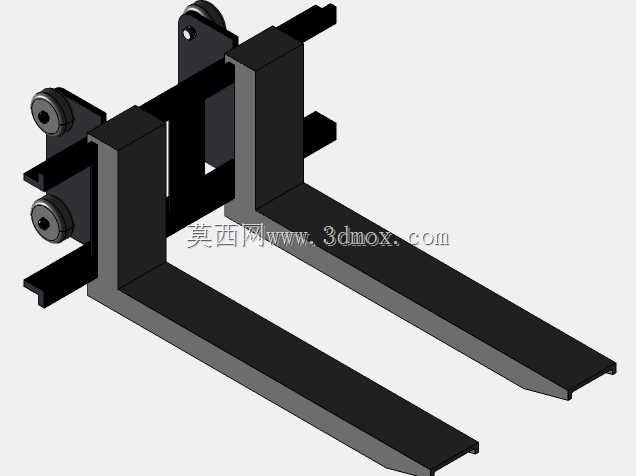

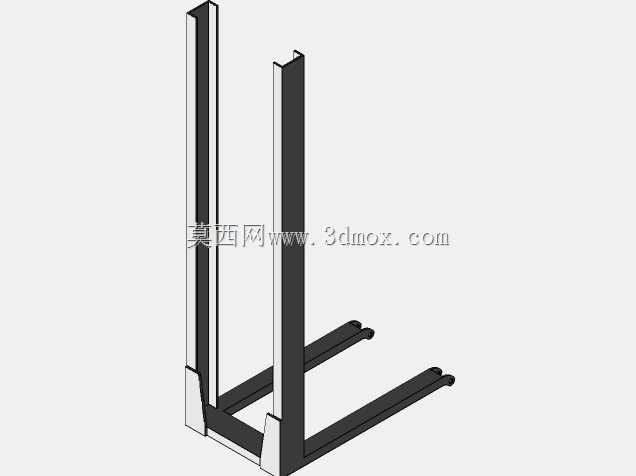

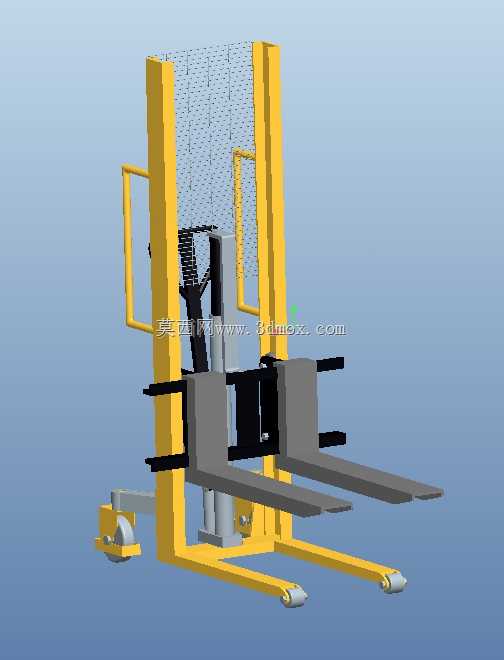

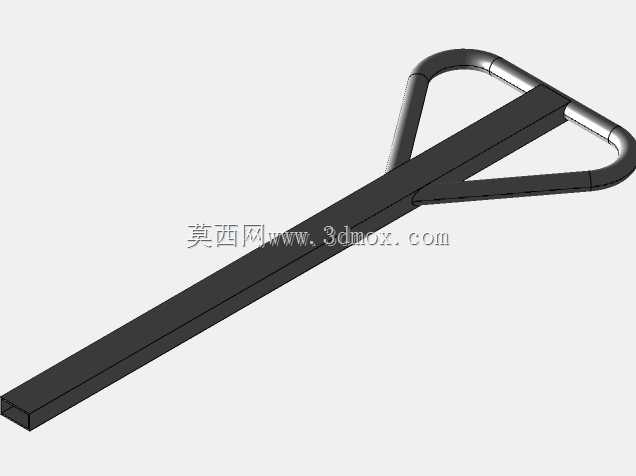

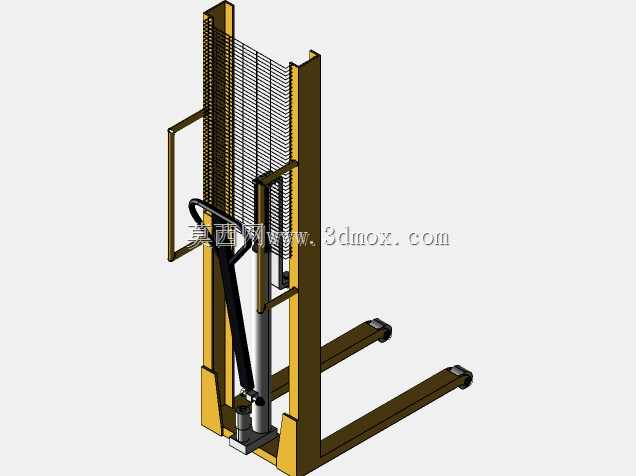

这款手动堆高叉车的三维建模，首先要从仓储车间的实际作业场景切入，日常生产里窄通道的托盘堆垛、线边物料转运、货架低层补料这类场景，没法用大尺寸电动叉车作业，手动堆高车的灵活性就体现出来了，不需要外接动力，单人就能操作，适合1.5吨以内载荷、2米以内提升高度的轻量堆垛作业。建模的时候先从底部的承载轮架开始画，先确定前轮的支撑跨距，要保证满载的时候整车的抗倾覆稳定性，前轮采用的是小直径尼龙承重轮，后轮是带转向的万向轮，还要预留刹车结构的安装位置，轮架的型材厚度要根据额定载荷做受力校核，避免满载时出现结构变形。接下来是门架部分的建模，采用的是双立柱槽钢门架，内门架和外门架的配合间隙要控制在合理范围，既要保证升降顺畅不卡滞，又不能间隙过大导致提升时货叉晃动摇摆，门架顶部要做限位结构，防止内门架脱出，链条的安装座要对称布置，保证提升时两侧受力均匀。然后是液压动力单元的建模，手动液压泵布置在门架中部的操作侧，踩动踏板或者压动手柄就能驱动柱塞泵给油缸供油，推动活塞杆带动内门架上升，卸荷阀的位置要设在操作手把附近，方便操作人员控制下降速度，油缸的行程要匹配最大提升高度，还要预留足够的安全余量，避免活塞到缸筒端部出现硬冲击。货叉部分的建模要符合标准托盘的尺寸要求，货叉的厚度、长度要匹配额定载荷，货叉架和内门架的连接采用滚轮结构，减少升降时的摩擦阻力，背部的防护网是为了防止堆垛的货物向后滑落伤到操作人员，建模的时候要注意防护网的网格尺寸，既要保证防护强度，又不能遮挡操作人员的前方视线。两侧的操作扶手高度要符合人体工程学，操作人员站立操作时手臂自然下垂就能握住扶手，转向的时候不需要过度弯腰或者抬手。建模过程中先搭建整体的骨架草图，确定整车的总长、总宽、总高、最小转弯半径这些边界尺寸，要保证在1.2米宽的通道内就能完成转向作业，然后逐个拆分零件做实体建模，每个配合面都要标注公差要求，比如门架槽钢的配合面、轮轴的安装孔、油缸的铰接点，都要根据装配要求给出合理的公差范围，最后做整体的装配干涉检查，模拟货叉从最低位置升到最高位置的全行程运动，确认没有零件干涉，链条的张紧度在全行程内都保持合理范围，转向轮转到最大角度时不会和底部轮架发生碰撞。还要考虑日常维护的便利性，液压油加注口的位置要方便操作，轮轴的润滑点要预留注油嘴的安装位置，易损件比如滚轮、密封圈的更换不需要拆解整个门架结构。
