斯特林热力发动机结构展示三维建模

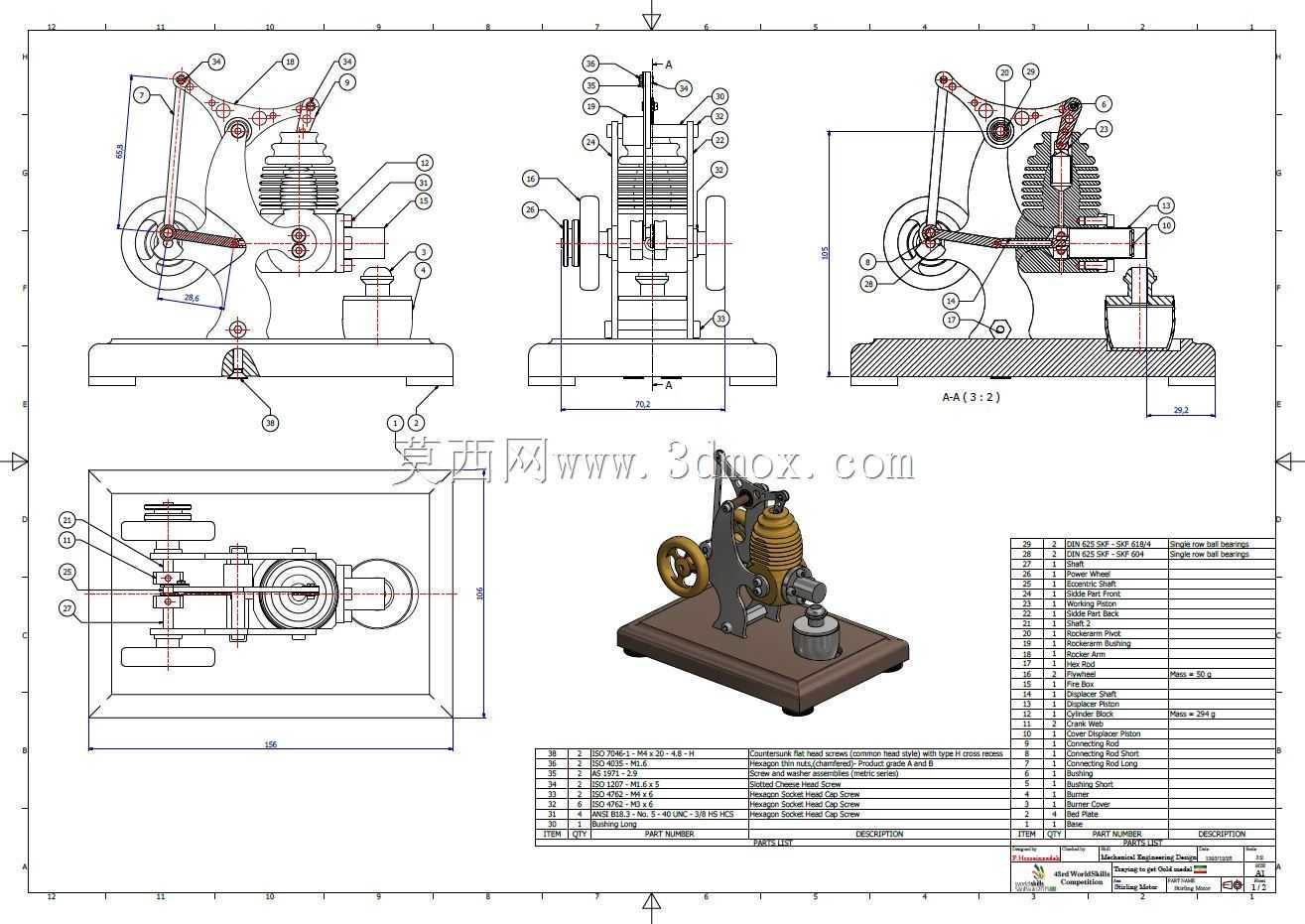

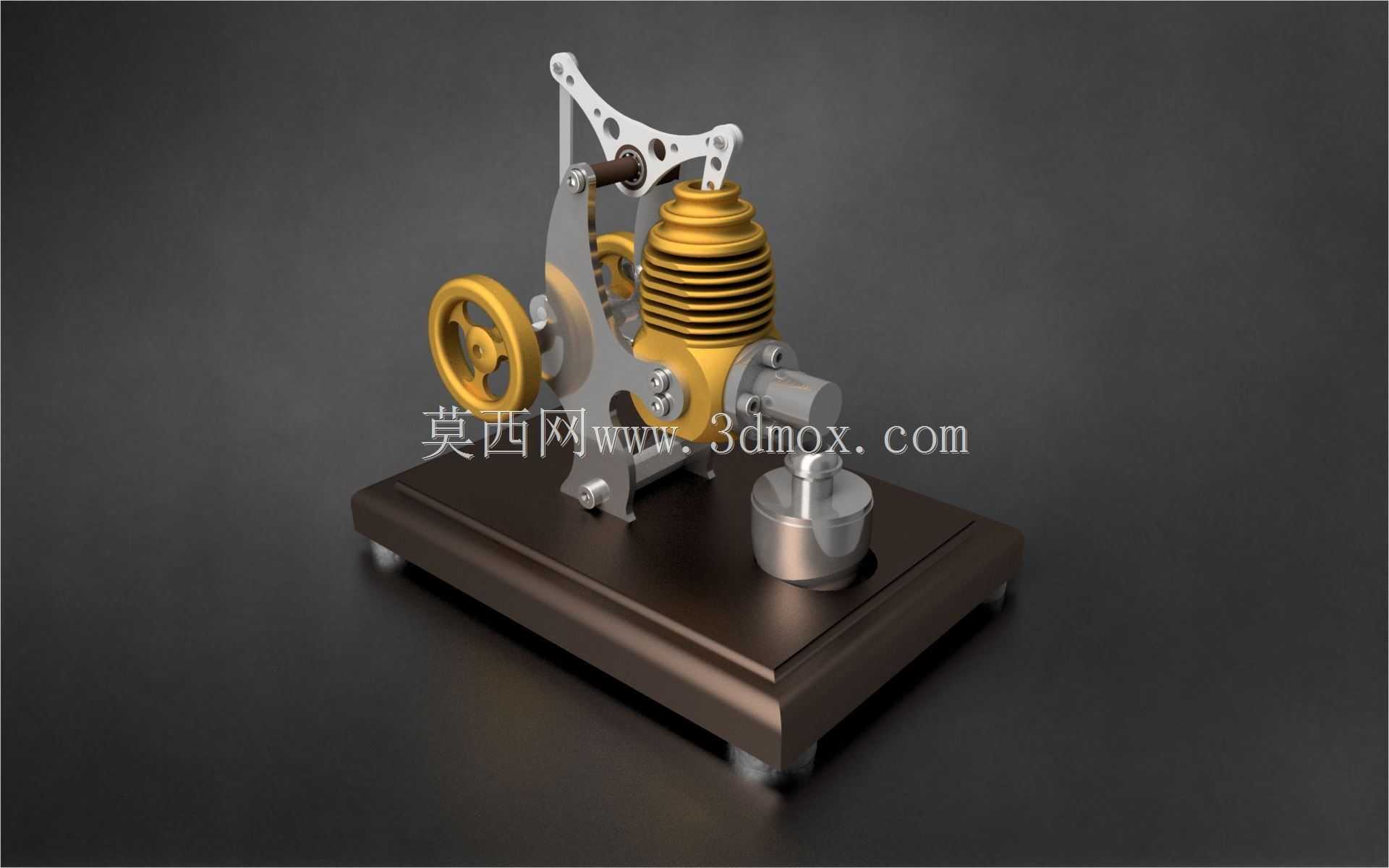

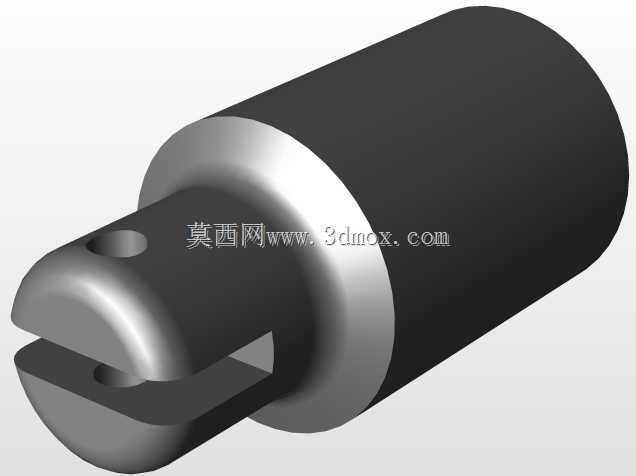

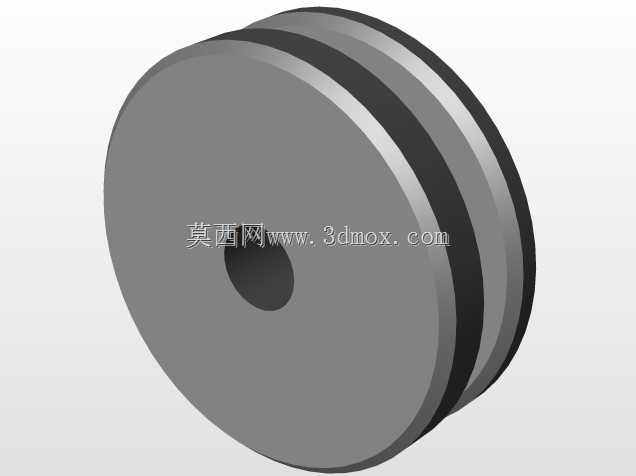

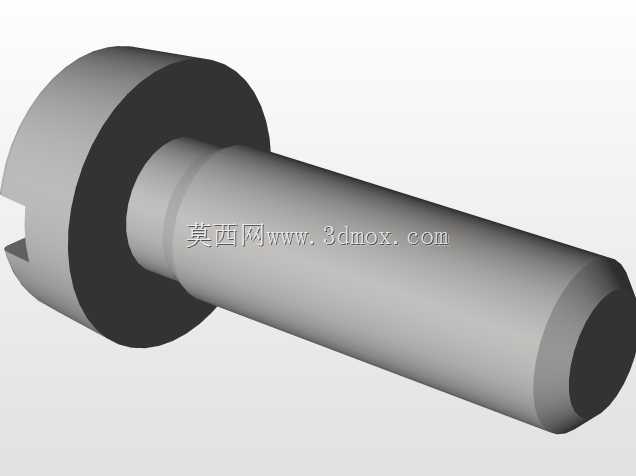

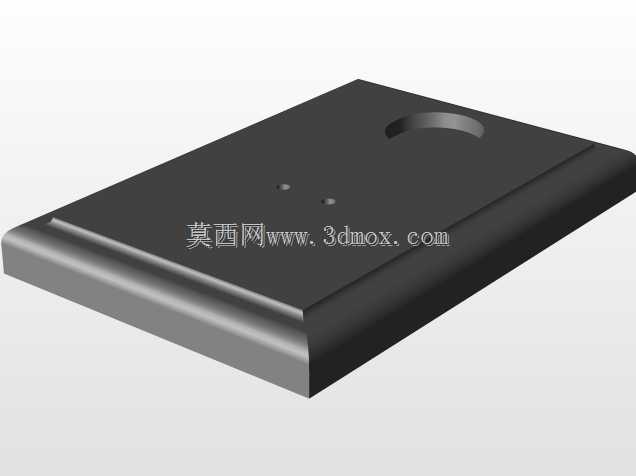

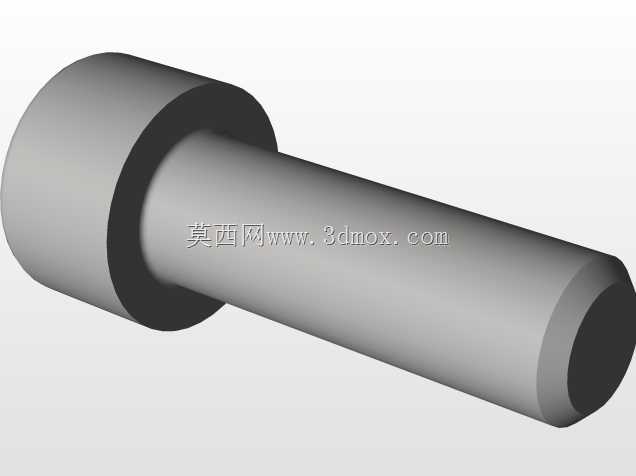

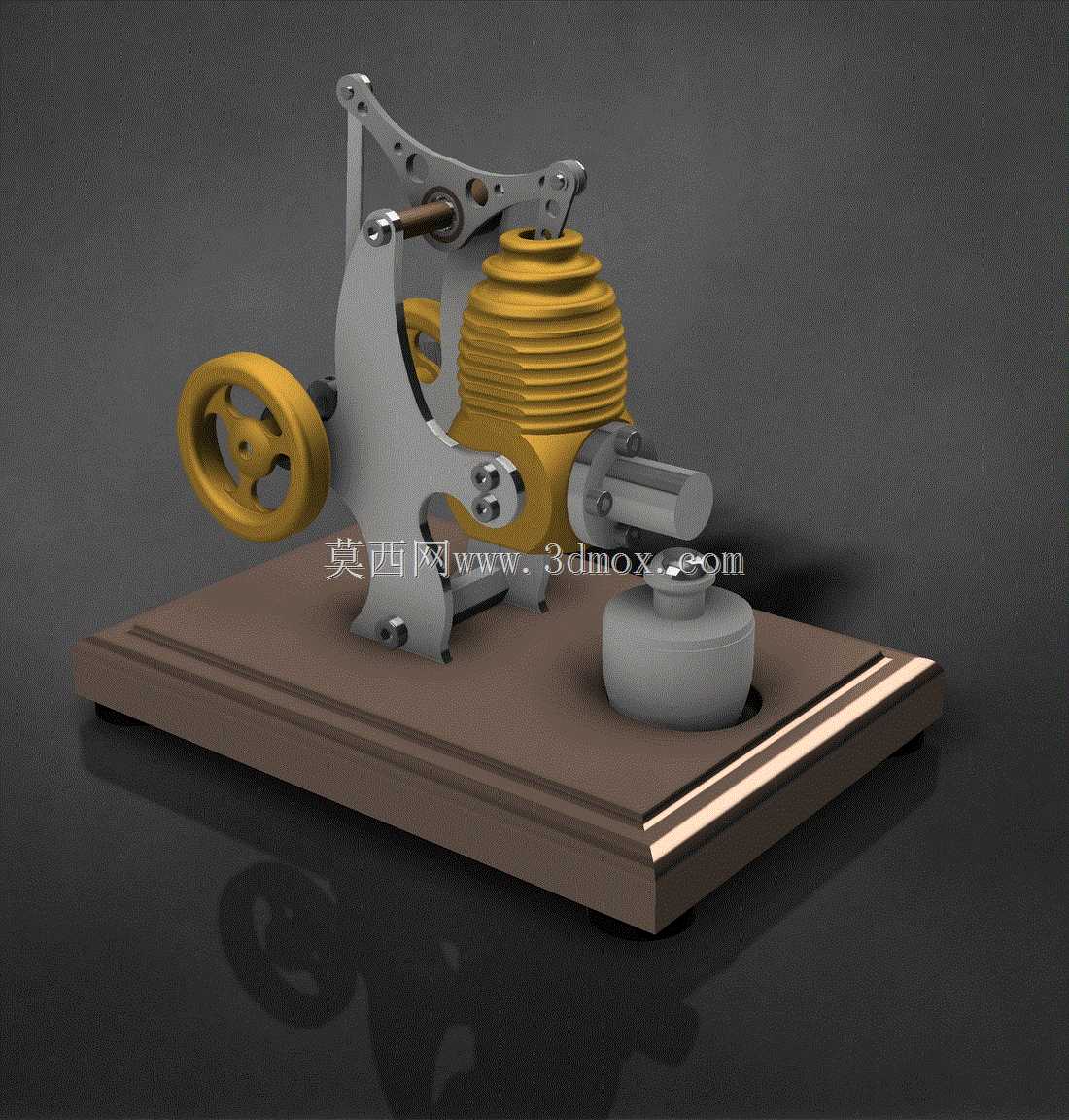

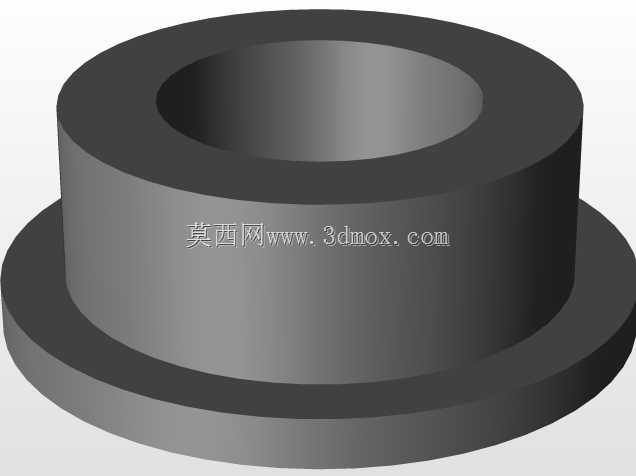

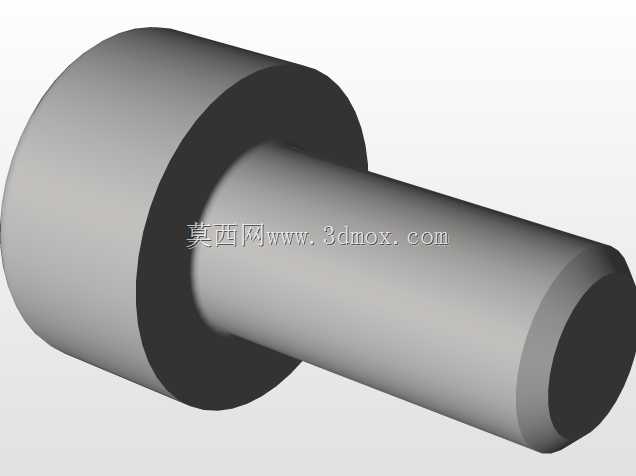

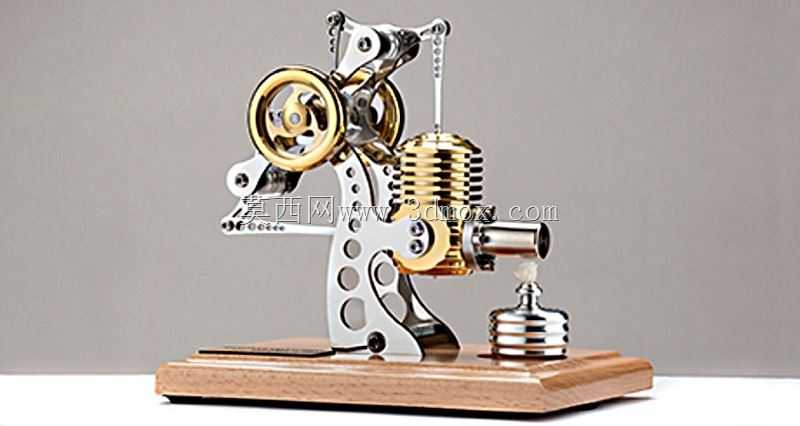

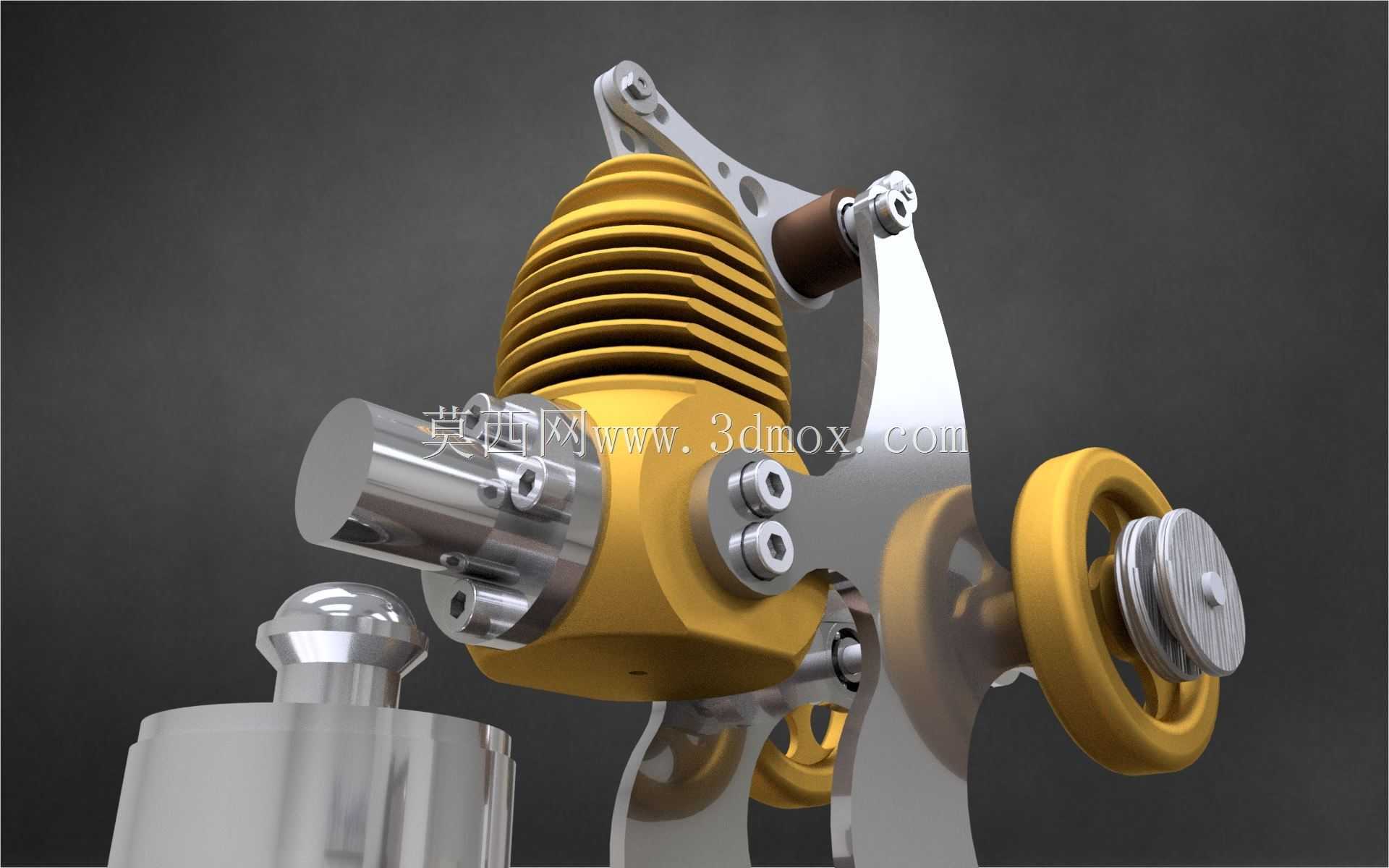

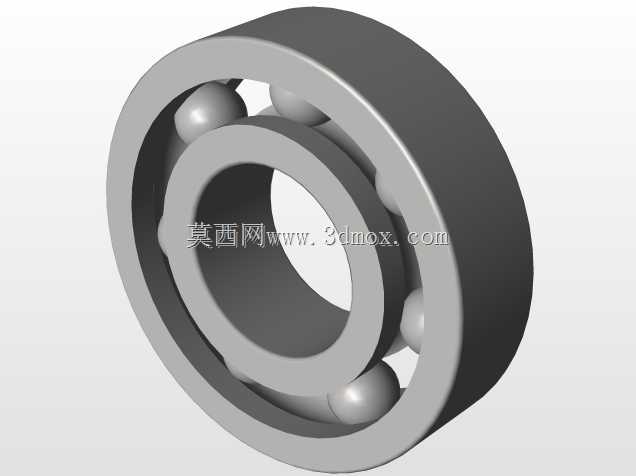

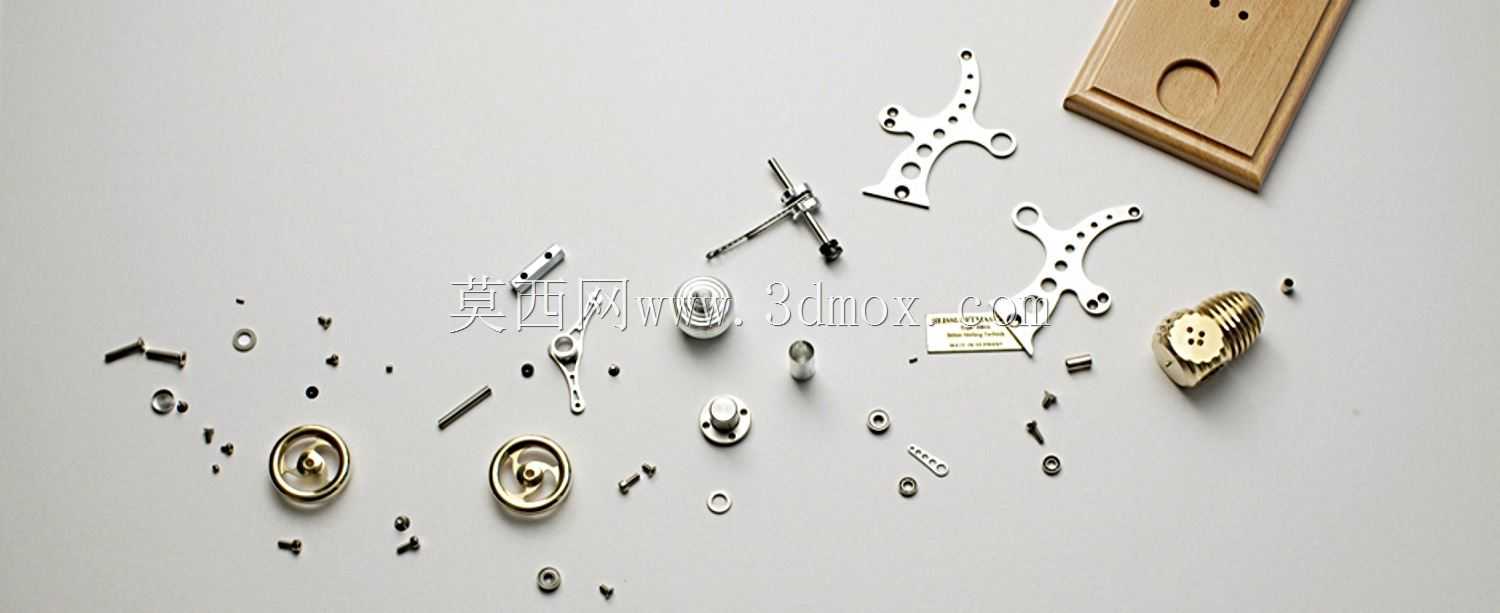

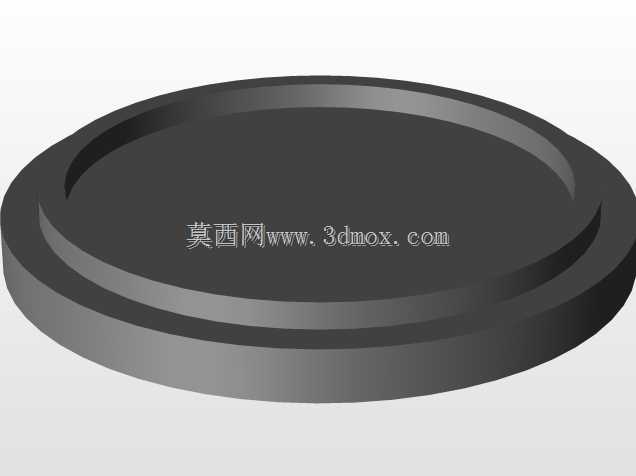

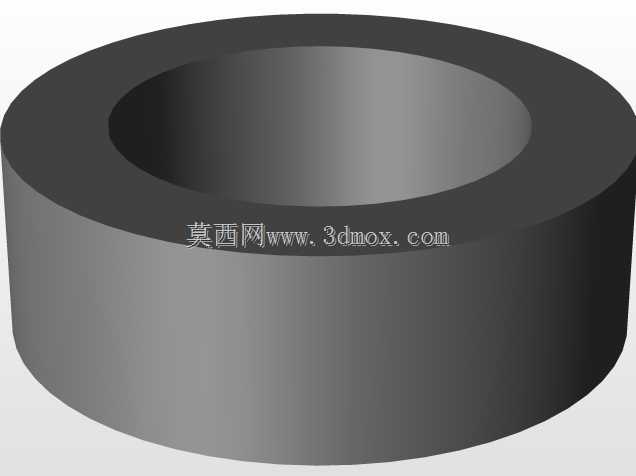

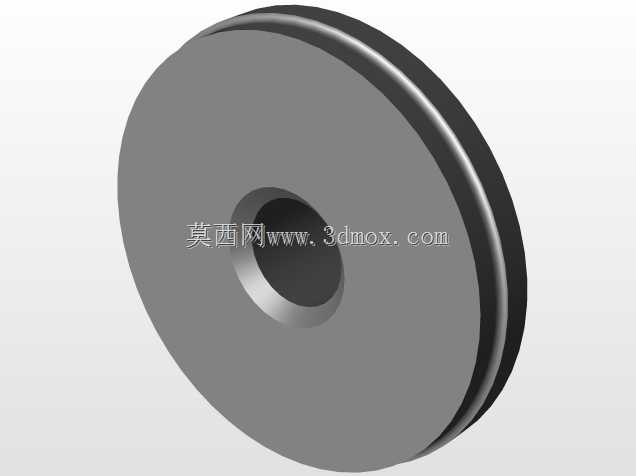

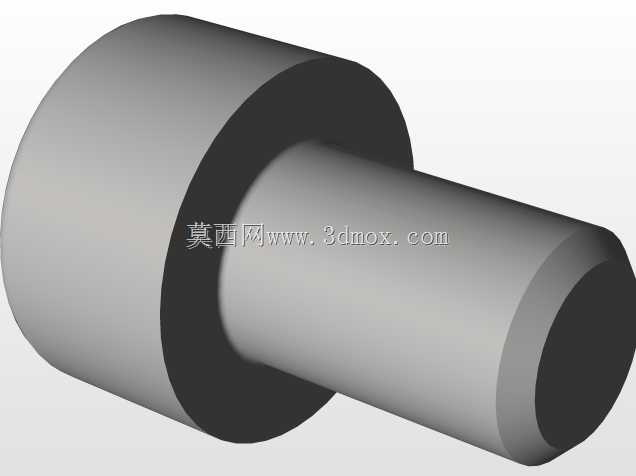

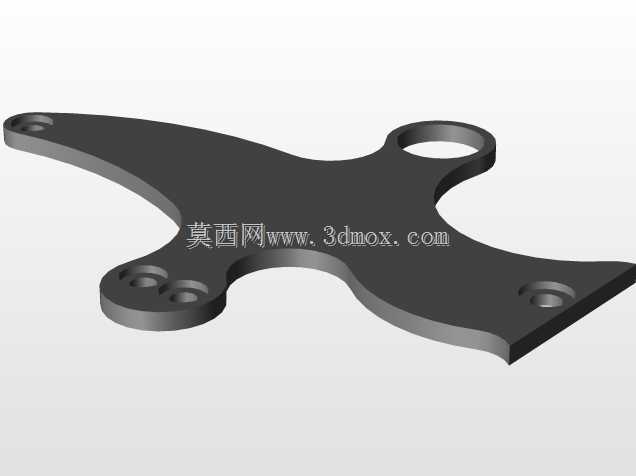

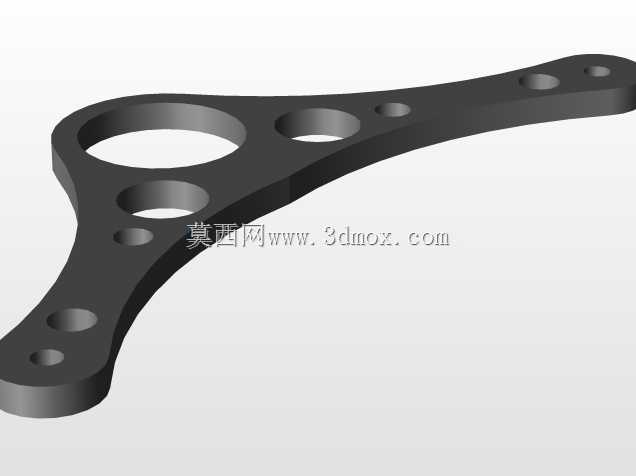

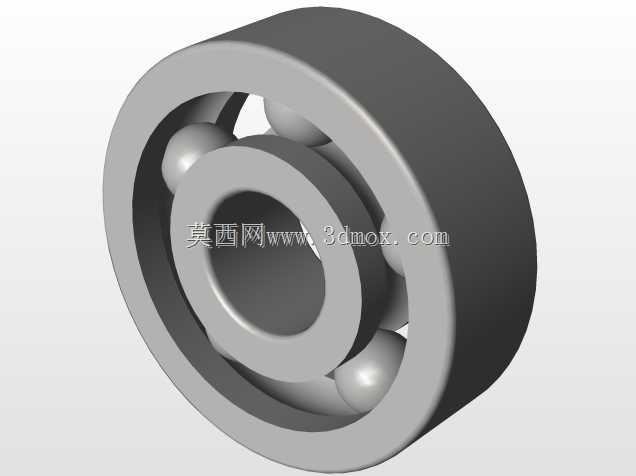

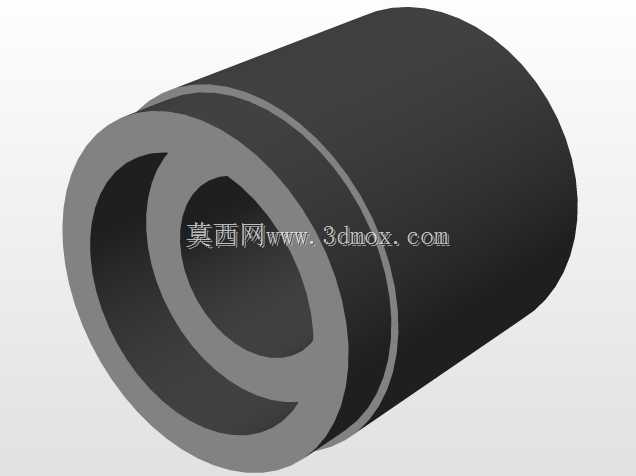

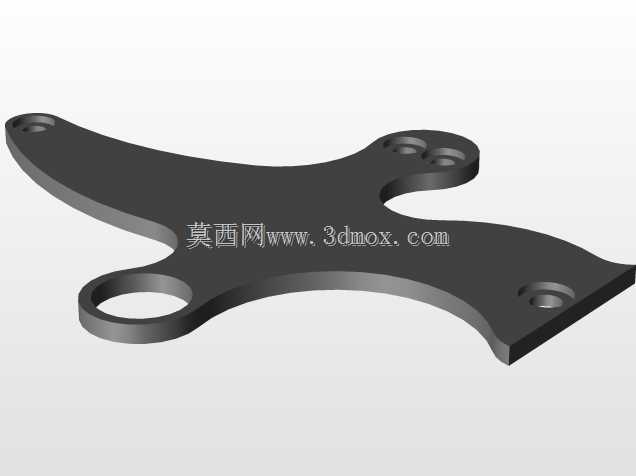

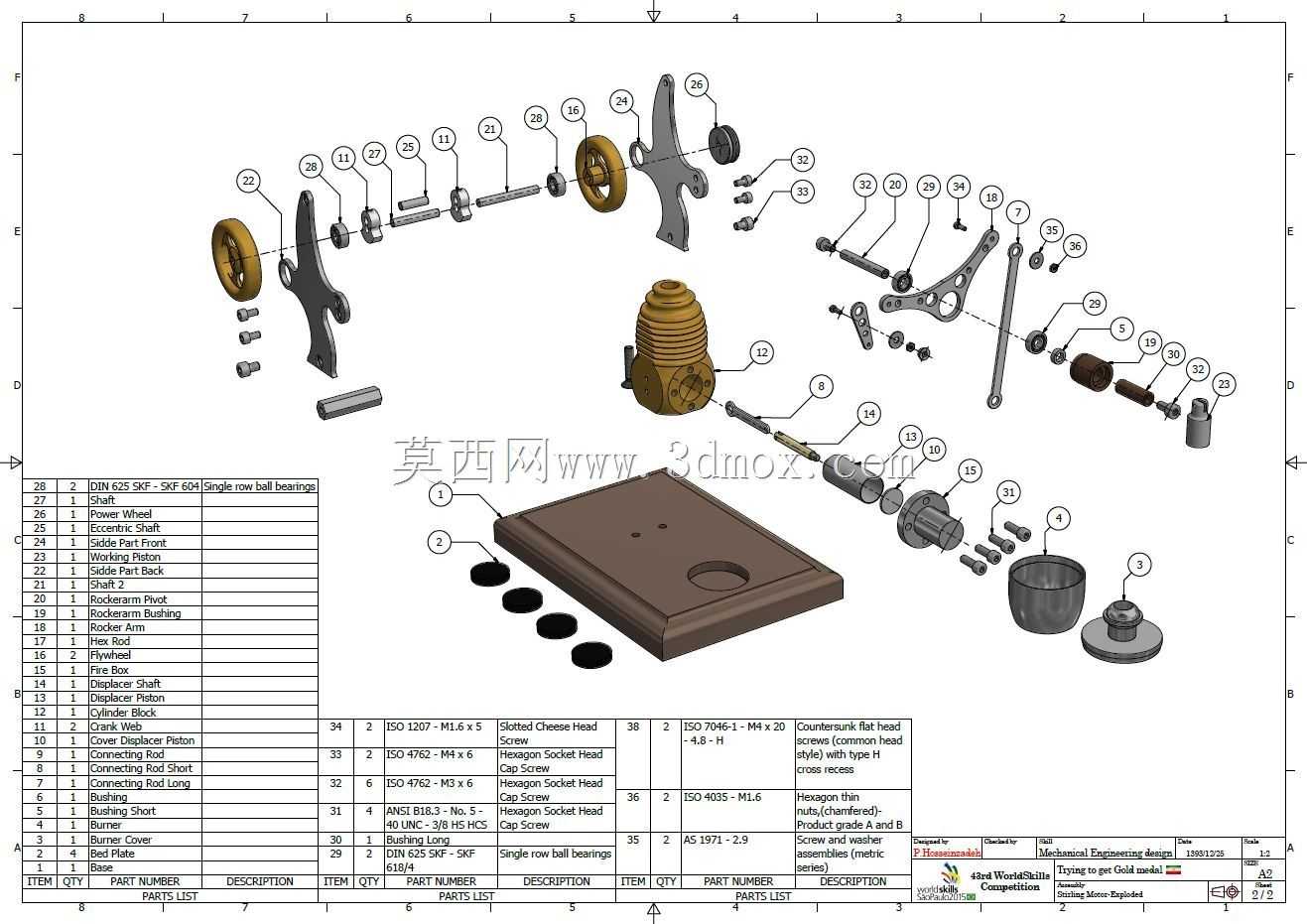

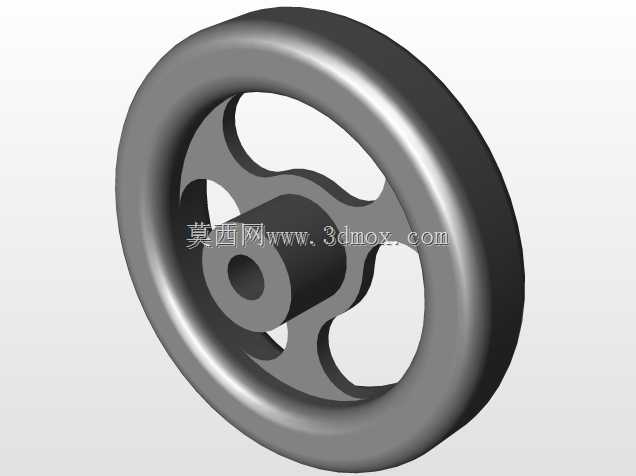

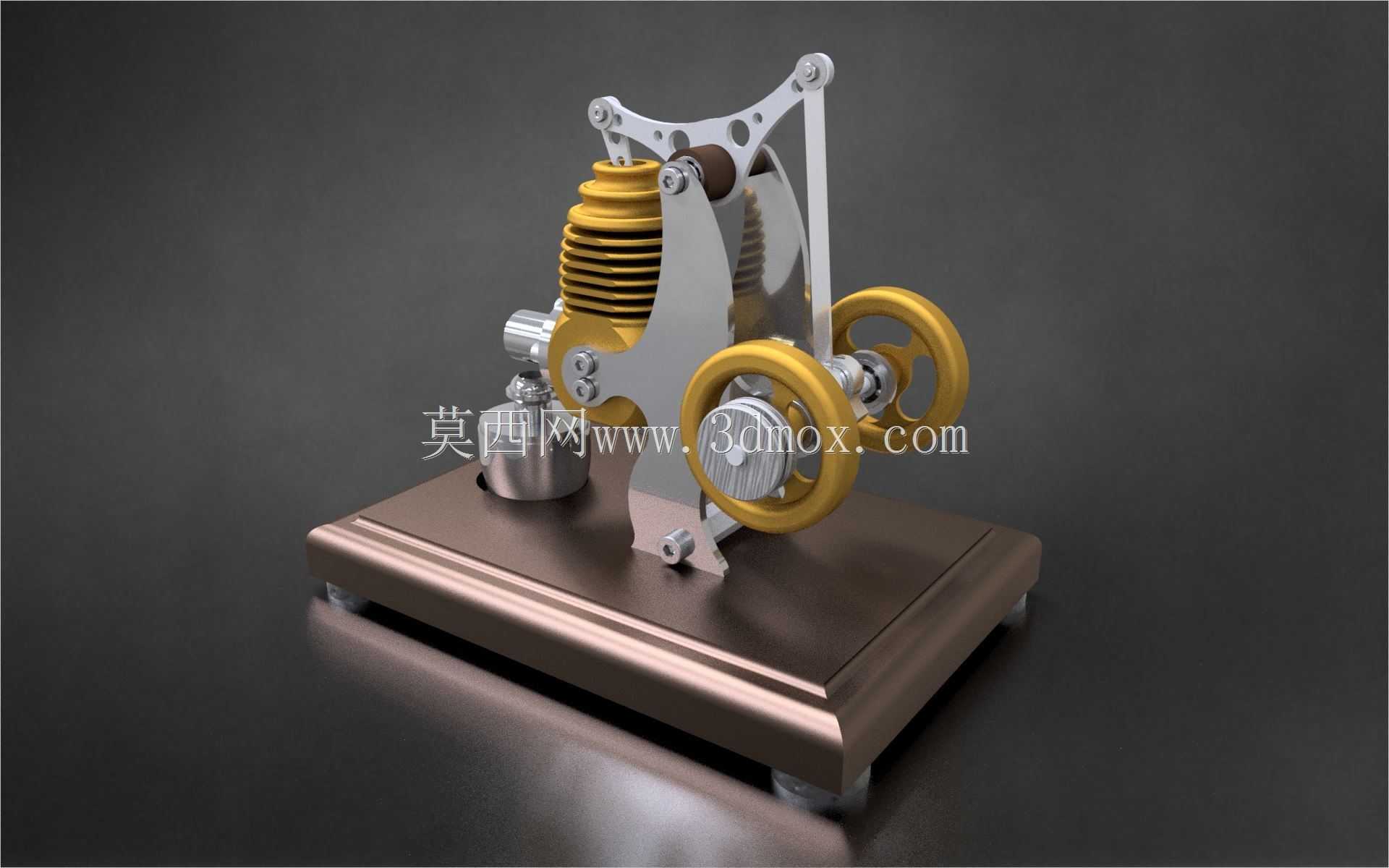

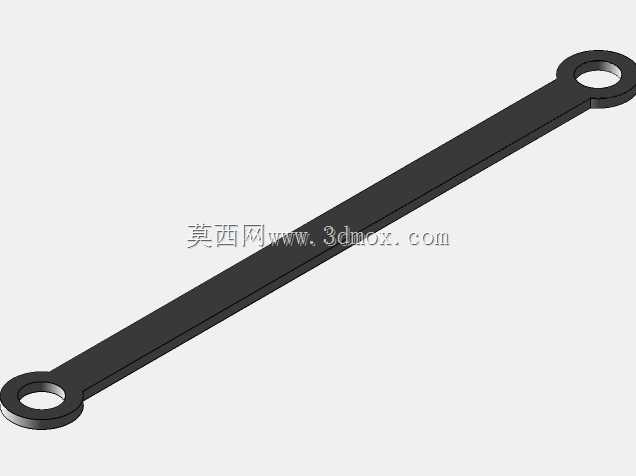

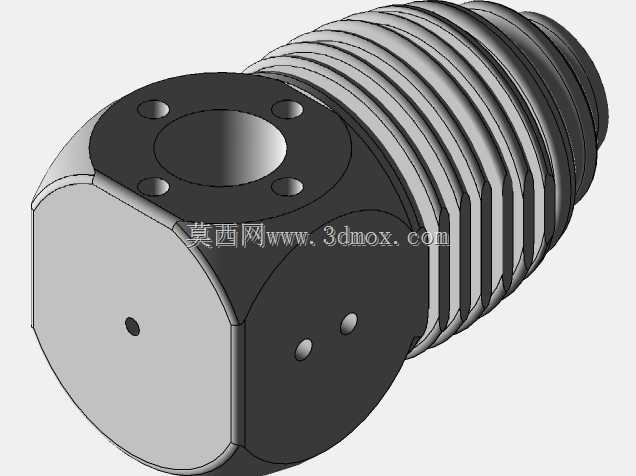

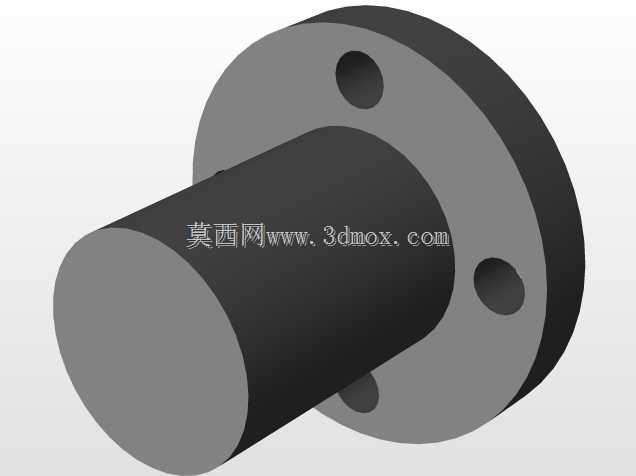

本次建模的斯特林发动机属于外燃式热力循环动力装置，常应用于科普教学演示、低温余热回收场景、小型分布式供能试验平台，也可作为太阳能光热发电的小型动力转换单元，相比内燃机其工质封闭循环、运行噪音低，可适配多种外加热源完成热能到机械能的转换。建模过程中首先梳理整机的传动逻辑：动力活塞与置换活塞的相位差是实现循环的核心，先确定曲轴的偏心距参数，对应活塞的行程范围，再匹配飞轮的转动惯量，保证运转过程的转速平稳性，避免出现死点卡顿问题。绘制零件时先从底座基准面开始，确定整机的安装边界，底座采用带支脚的平台结构，四个支脚的安装孔位预留了固定安装空间，整机重心落在底座中心区域，避免运转时出现倾覆风险。气缸部分采用散热鳍片结构，建模时先绘制单圈鳍片的截面轮廓，通过圆周阵列完成整段散热结构的绘制，保证鳍片间距均匀，既还原实际零件的散热功能，也控制模型的面数在合理范围，避免后续装配出现卡顿。传动连杆部分做了轻量化镂空设计，绘制时先绘制连杆的外轮廓，再切除中间的减重区域，同时保证连杆两端的轴孔同轴度公差符合装配要求，避免运动干涉。飞轮部分采用带轮缘的盘式结构，建模时先绘制回转截面，通过旋转特征完成主体，再添加轮毂的键槽特征，保证与曲轴的周向固定。装配阶段先将曲轴组件固定在支架上，依次装配连杆、活塞、气缸组件，再添加运动配合关系，验证活塞行程与曲轴转角的对应关系，调整相位角至90度的合理区间，保证热力循环的四个过程可顺畅衔接。整机的外部管路与连接紧固件均按实际装配关系排布，没有遗漏密封结构、连接螺栓等细节，所有运动部件的间隙预留符合实际机械装配的公差要求，既可以用于结构原理展示，也可作为运动仿真的基础模型，用于验证不同工况下的运转平稳性、受力分布情况。
