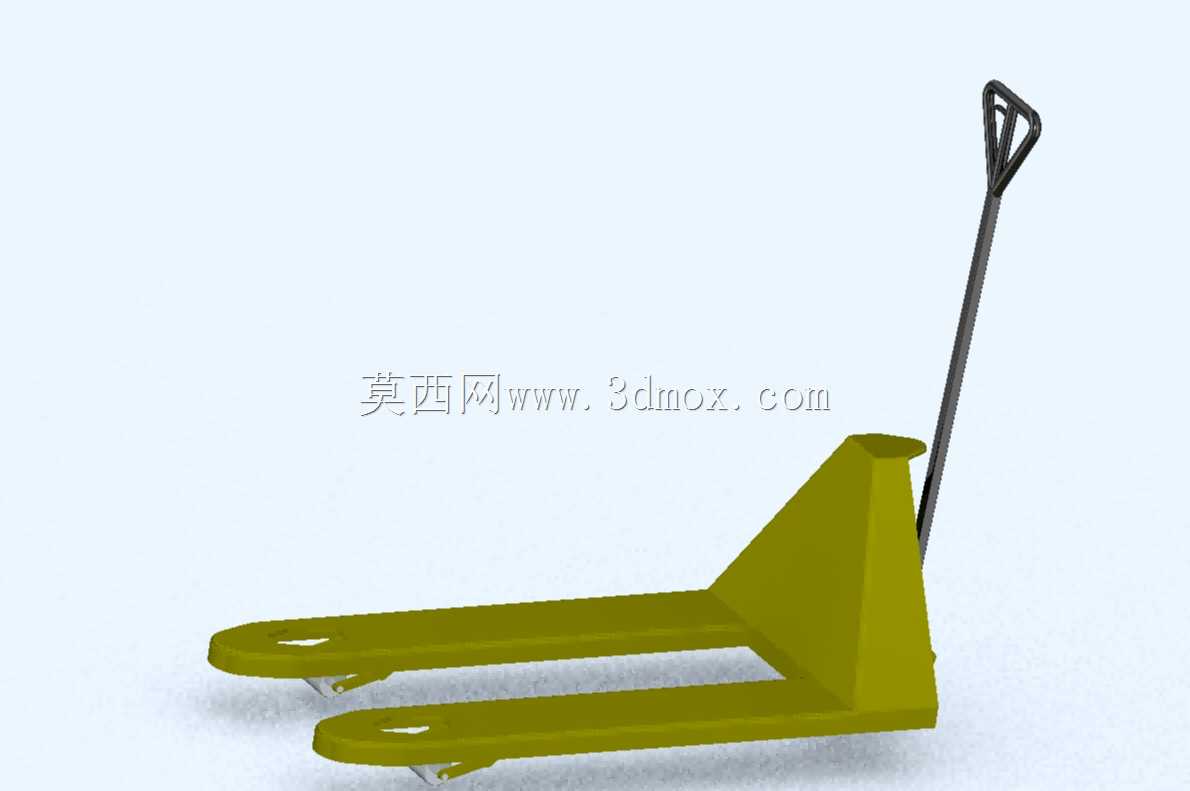

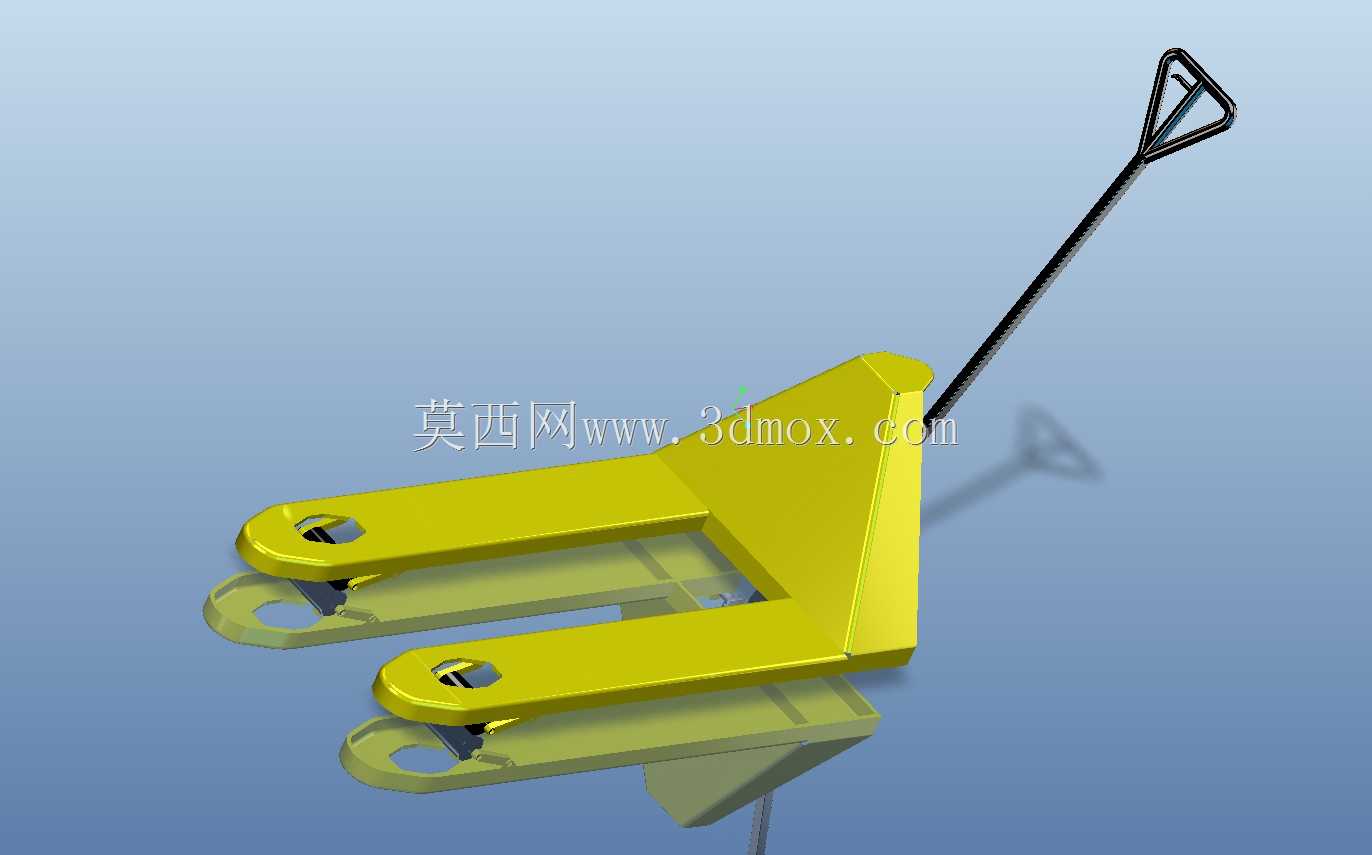

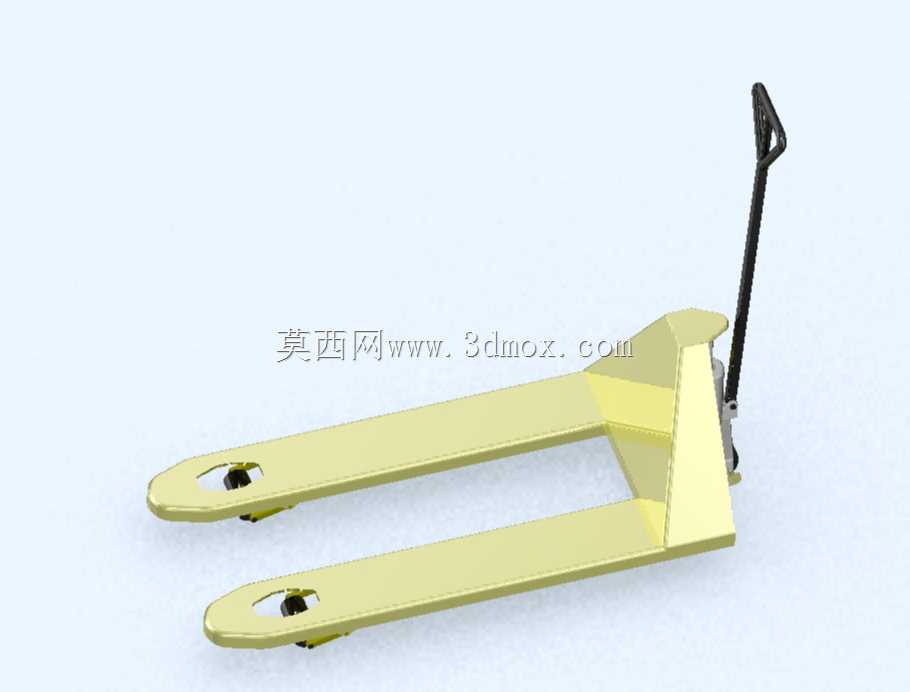

手动液压托盘搬运车结构三维设计

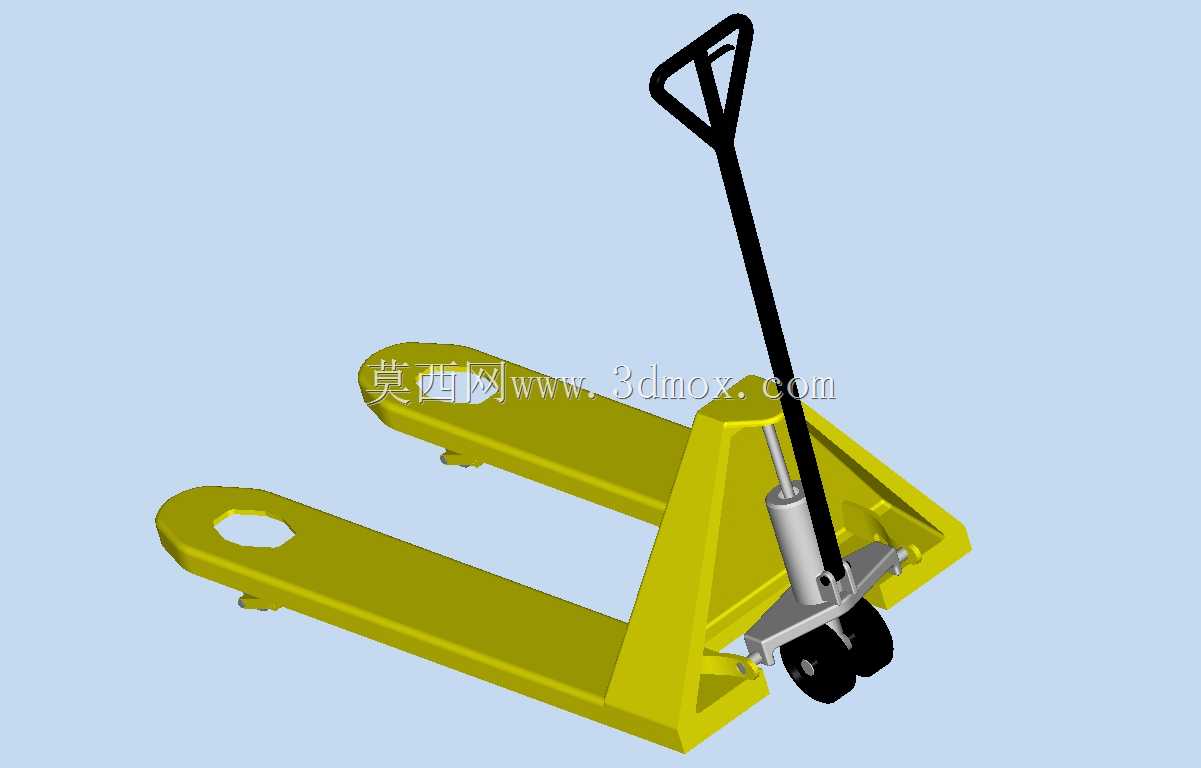

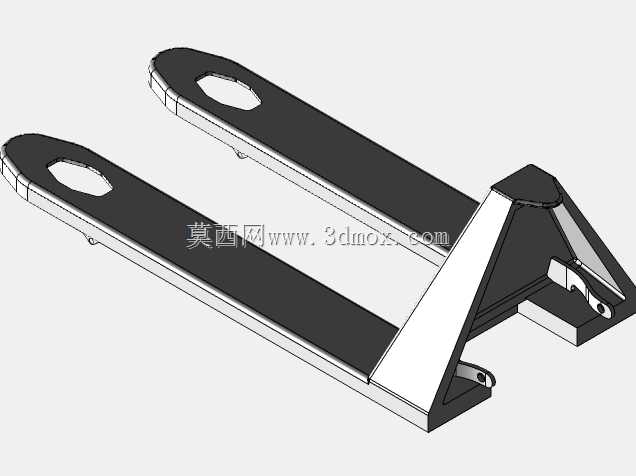

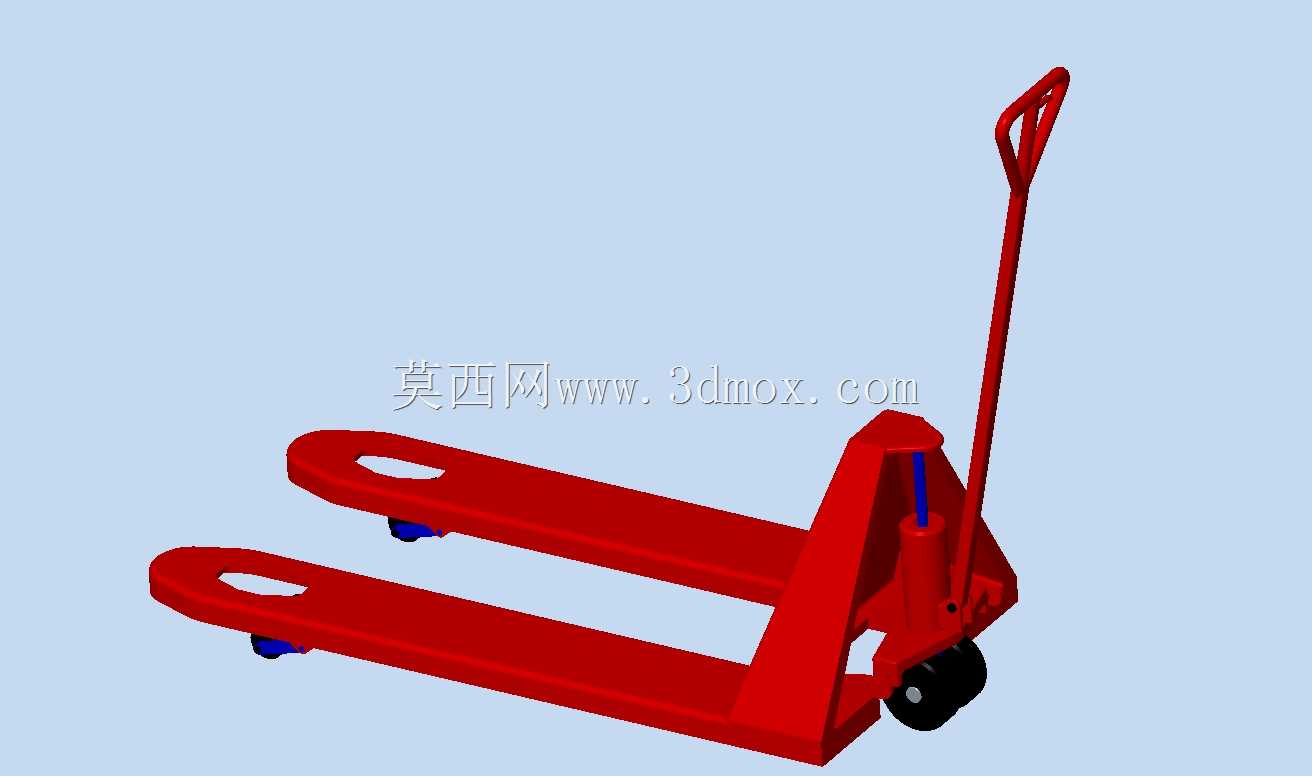

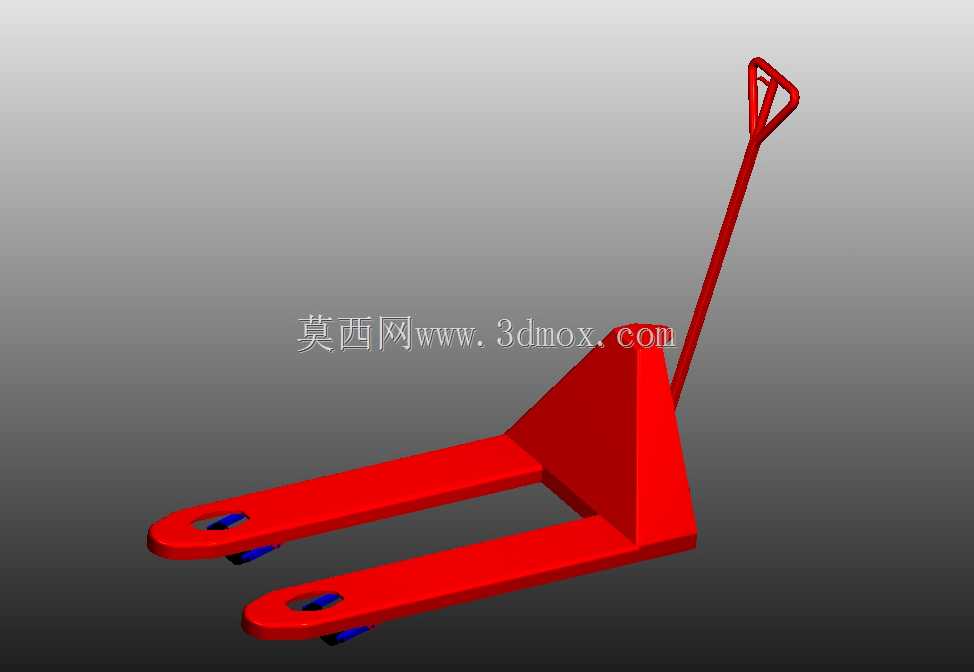

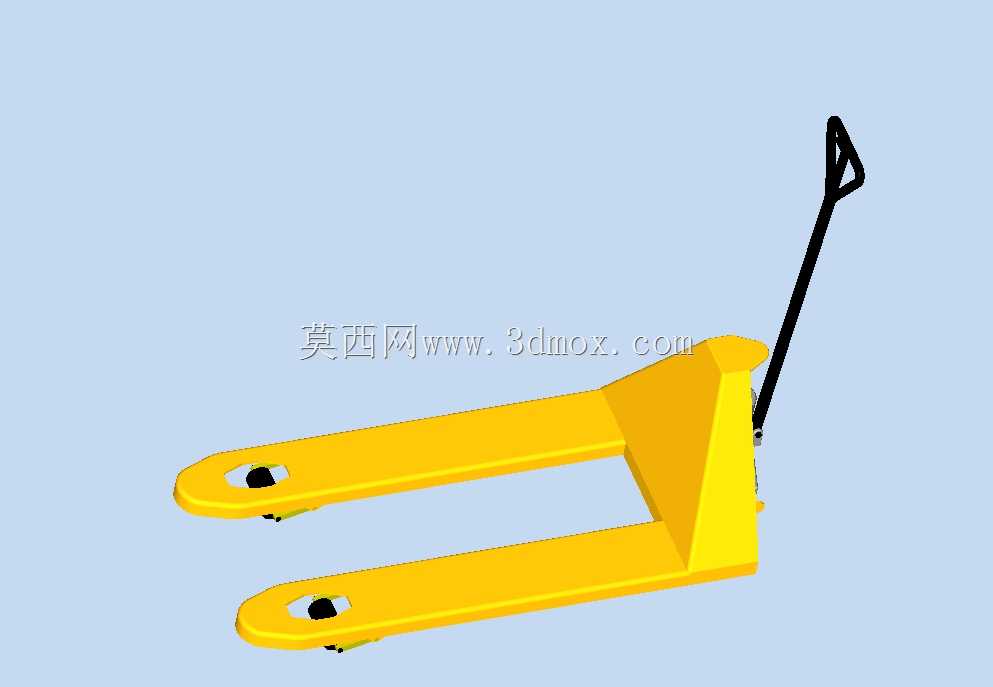

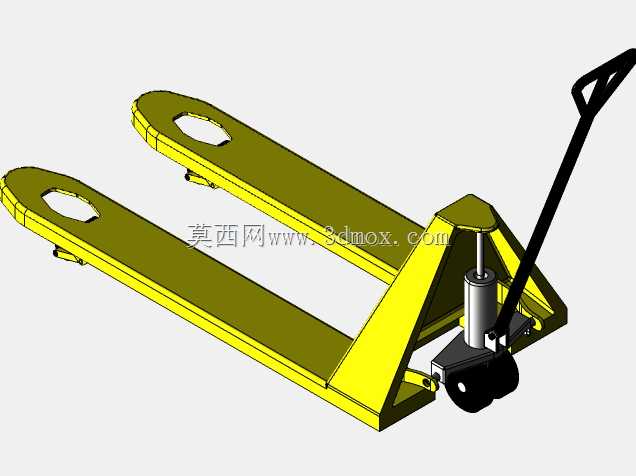

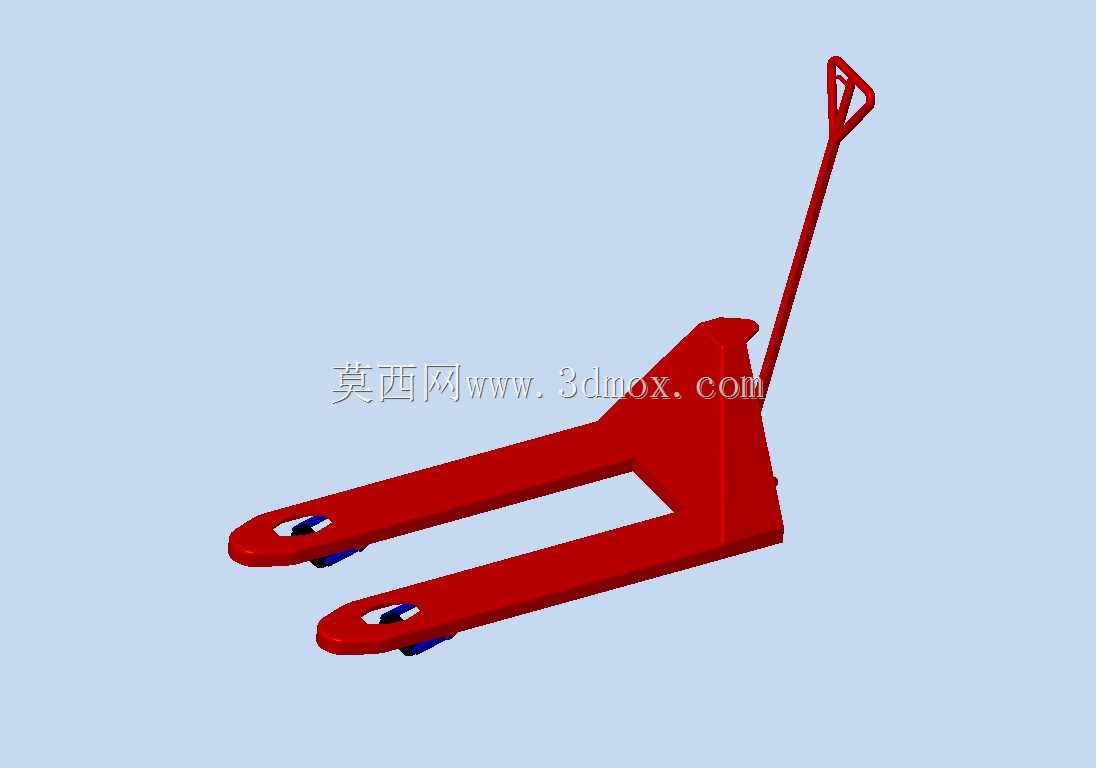

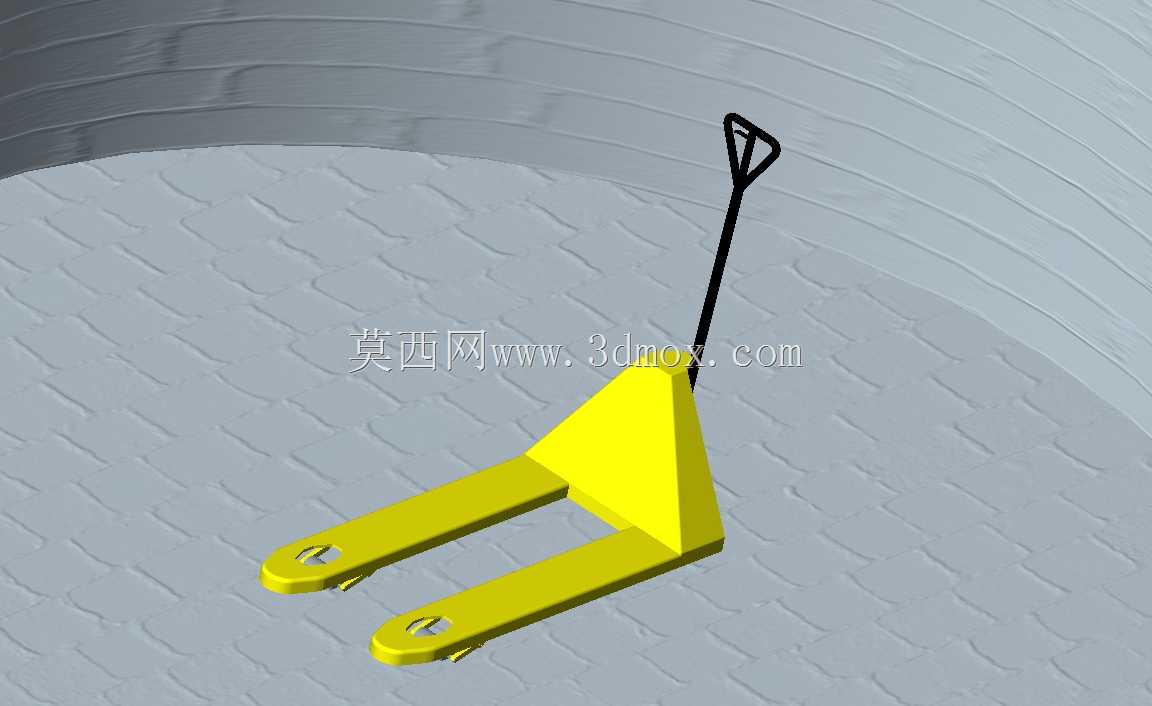

在仓储物流、生产车间物料转运、商超后场补货这类场景里，手动托盘搬运车是短距离托盘货物转运的核心工具，不用额外动力源，单人即可操作，适配标准欧标、国标托盘的叉取间隙，能在狭窄通道、电梯轿厢这类受限空间里灵活转向，完成整托货物的水平移位作业。这款手动托盘车的设计围绕作业可靠性与操作便捷性展开，整体采用焊接式车架结构，叉臂采用低截面设计，空载时叉臂最低高度可适配常规托盘的进叉口高度，起升后最大高度满足常规托盘离地转运的间隙要求，避免叉臂底部剐蹭地面。转向轮采用大直径聚氨酯包胶轮，承载轮采用小直径双排轮组，既降低推行时的滚动阻力，也能在不平整的环氧地坪、水泥地面上平稳通行，减少货物颠簸。液压单元集成在车架中部的安装腔体内，摇臂与液压柱塞的连接位置做了加强筋处理，反复扳动摇臂时，液压油驱动柱塞顶升，带动叉臂整体抬升，泄压阀集成在摇臂根部，捏合泄压手柄即可控制货叉平稳下降，下降速度可通过手柄捏合幅度微调，避免重物快速下落冲击地面。建模阶段先确定整车的核心安装边界：叉臂长度适配常规1200mm标准托盘，叉臂外侧间距匹配托盘进叉口的内宽尺寸，整车总宽控制在窄通道通行允许的范围内，转向手柄的直立高度适配成人站立操作的发力角度，手柄放倒后的最低高度满足托盘堆垛时的避让要求。绘制三维模型时，先搭建整车的骨架草图，确定轮组安装位、液压腔体安装位、摇臂铰接点的相对位置，再逐个绘制叉臂、车架主体、液压组件、轮组支架、操作手柄的实体结构，对焊接位置做焊缝特征简化处理，对轮组的转动配合添加同轴心、重合的装配约束，最后检查各部件的运动干涉情况：确认手柄全角度转动时不会与车架剐蹭，叉臂全行程升降时轮组支架与车架无碰撞，转向轮左右最大转角时不会与车架底部产生干涉。实际结构设计中，叉臂根部与车架连接的位置做了圆弧过渡，避免应力集中导致长期载荷下出现焊缝开裂，操作手柄的握把位置做了防滑结构设计，转向位置的推力轴承预留了润滑脂加注通道，方便日常维护保养，整车的重心在承载额定载荷时落在前后轮组的支撑三角形范围内，避免满载时出现翘头失稳的情况。
