带波纹伸缩段的黑色塑料连接管件

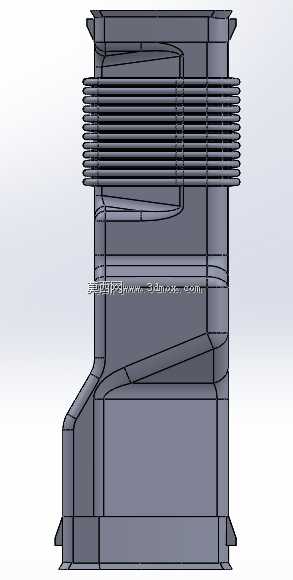

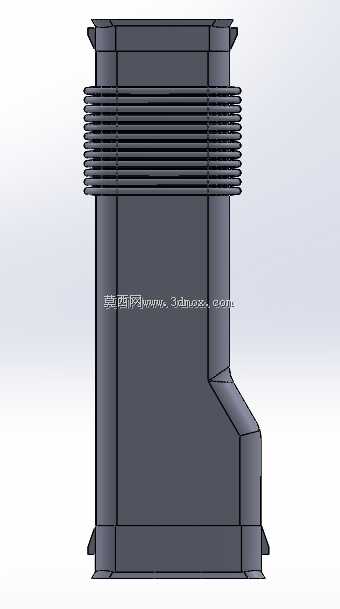

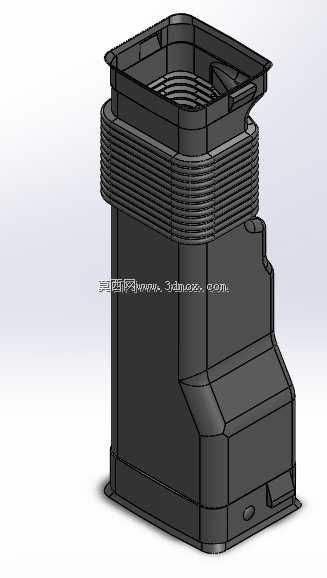

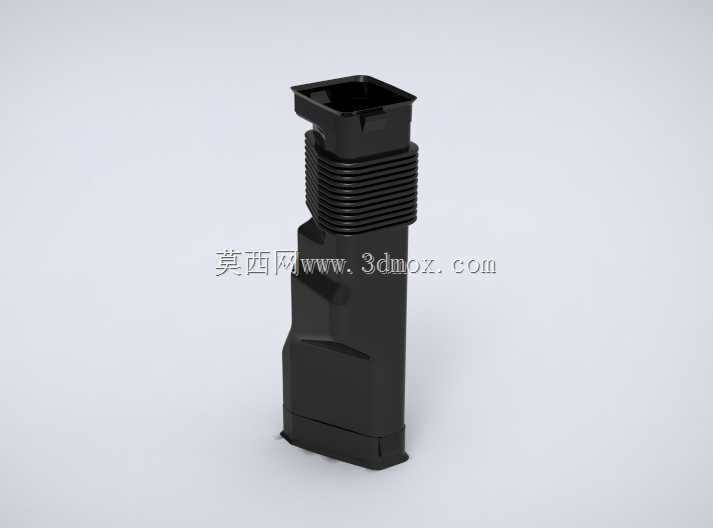

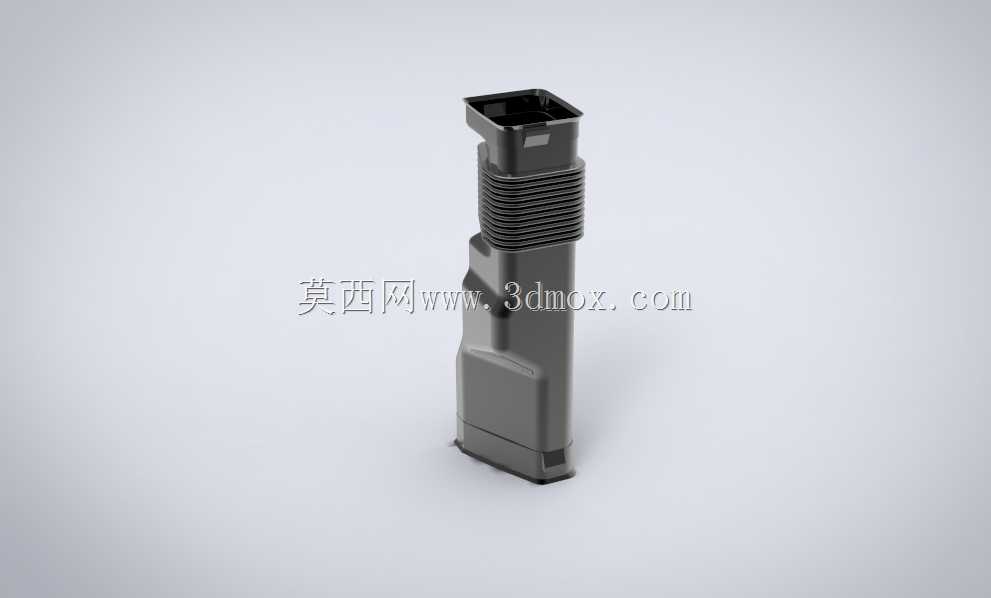

这类带波纹伸缩段的黑色塑料连接管件，常应用在汽车进气系统、小型设备通风管路或者家用吸尘器的风道衔接场景里，核心作用是补偿两端安装位的位置偏差，同时吸收设备运行时产生的小幅振动，避免硬连接出现应力开裂、密封失效的问题。从结构上看，上端的方形接口是用来对接方形出风口或者设备的方形接嘴，下端的异形轮廓是匹配对应安装位的卡接槽，中间的波纹段是整个零件的功能核心，每一圈波纹的壁厚都做了均匀控制，既保证伸缩弯折时的韧性，又不会因为反复形变出现疲劳断裂。做这个零件的三维建模时，首先要确认上下两端接口的安装边界尺寸，上端方口的内孔尺寸要和对接件的外轮廓留0.1到0.2mm的装配间隙，下端的异形卡扣位置要严格匹配安装基座的卡槽坐标，避免装配时出现干涉。建模第一步先绘制上下两端的接口轮廓草图，分别拉伸得到两端的实体基础，中间波纹段用螺旋线配合扫描特征做出单圈波纹的截面，再通过阵列得到整段波纹结构，之后把三段实体做合并，再处理外壁的加强筋和卡扣的细节特征，最后做壁厚抽壳，注意波纹段的抽壳厚度要比两端接口薄0.3mm左右，保证伸缩的柔性。实际选型使用时要注意，这类塑料连接件的工作温度范围通常在-20℃到80℃，不适合输送高温流体或者有腐蚀性的介质，安装时不要过度拉伸波纹段，预留10%左右的伸缩余量，避免长期处于张紧状态加速老化。建模过程中还要注意拔模角度的设置，所有外壁的拔模斜度控制在1.5度，内壁因为是抽壳生成，要同步校验拔模方向，避免后续开模时出现倒扣，波纹的圆角要做R0.5以上的过渡，减少注塑时的应力集中，防止零件成型后出现翘曲变形。
