电动平衡重式仓储搬运叉车结构设计

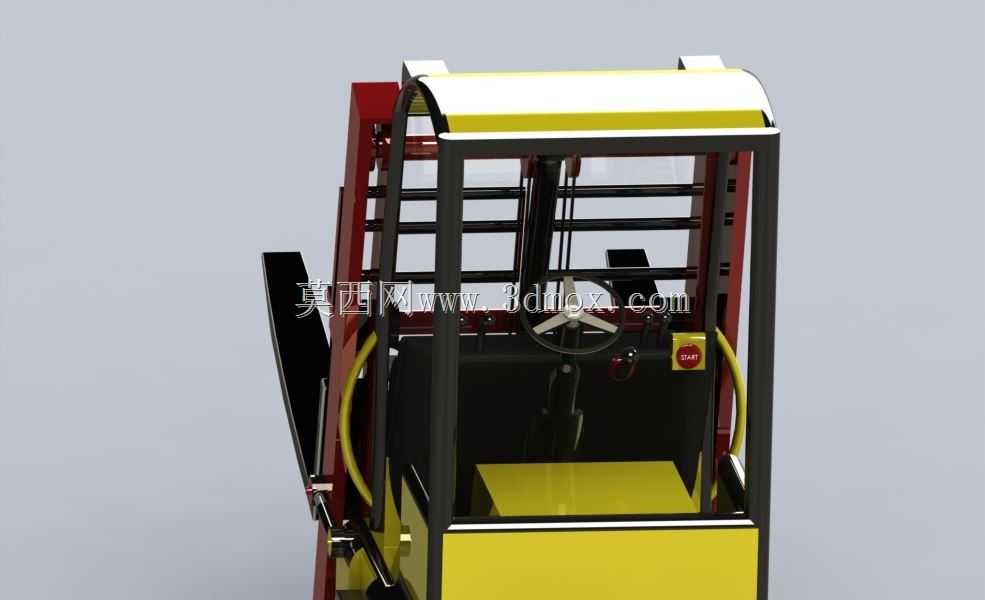

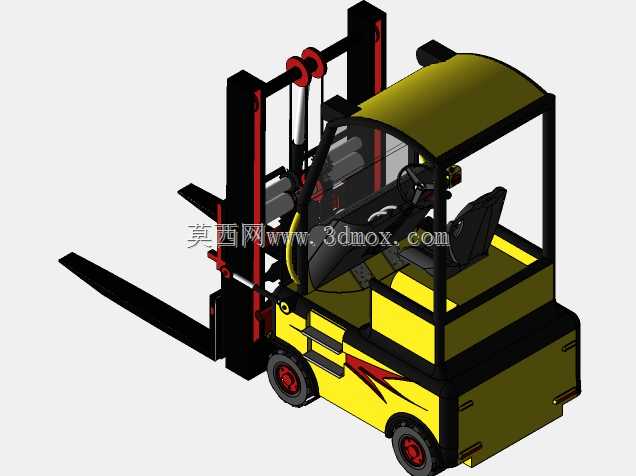

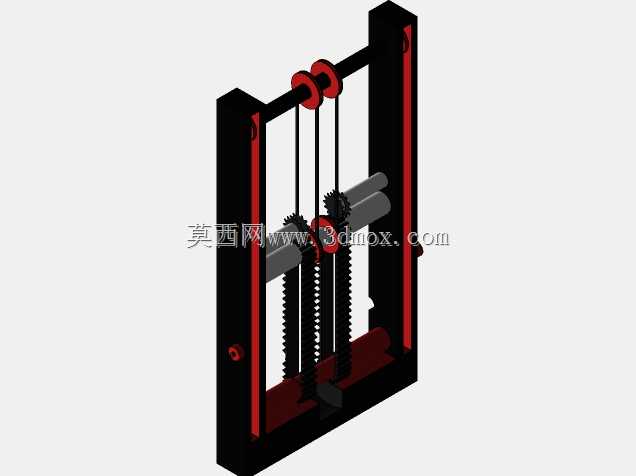

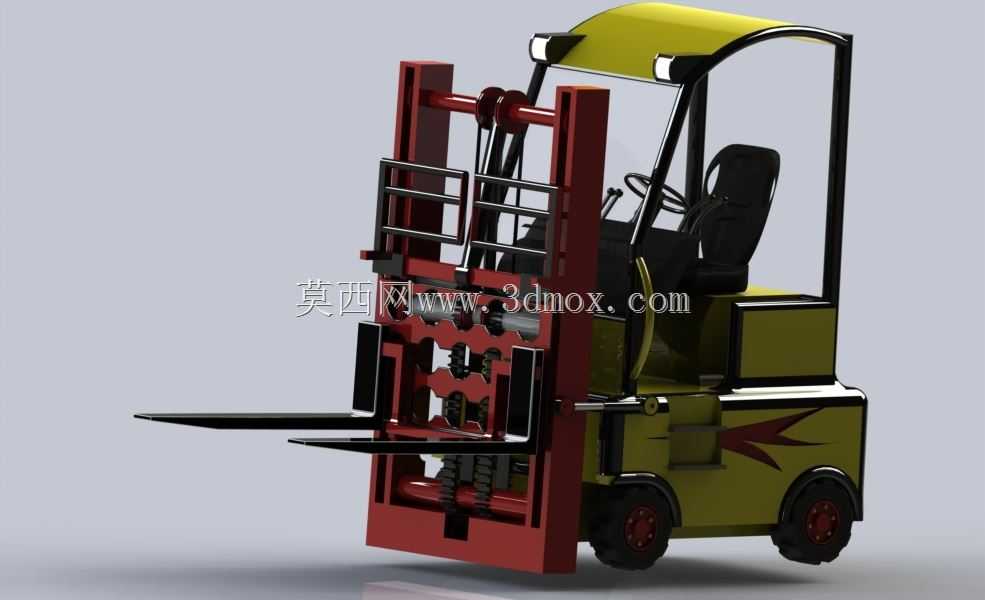

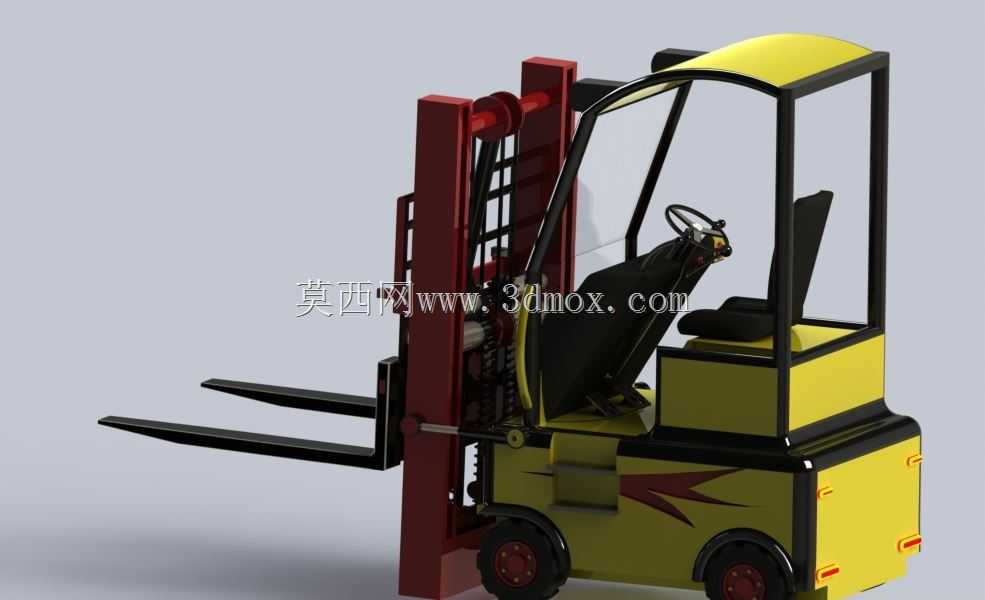

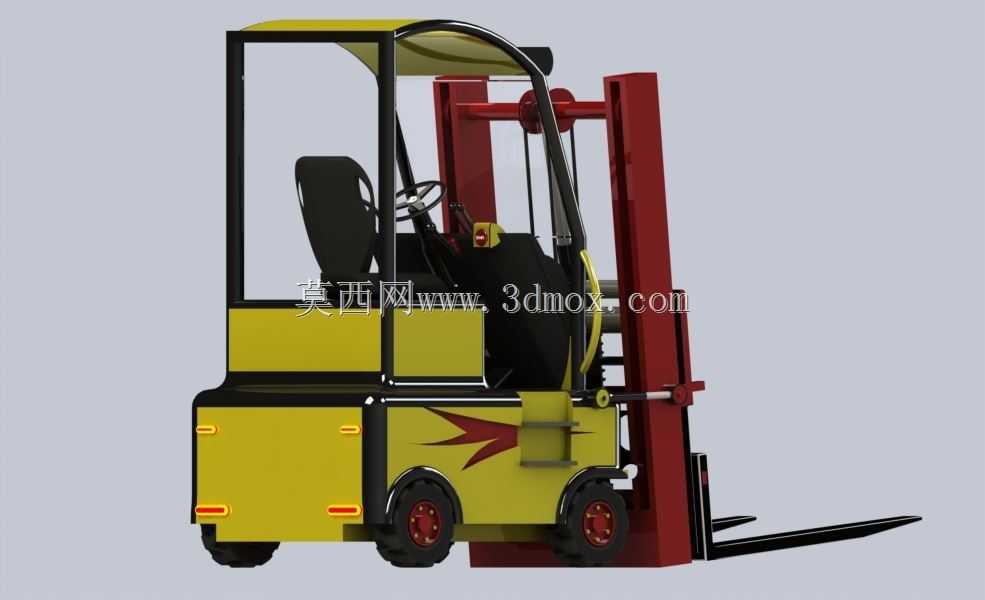

这款电动平衡重叉车的三维建模，首先要锚定厂内仓储、生产车间的核心应用场景——这类设备主要承担托盘货物的堆垛、短距离转运、装卸货作业，覆盖从原料仓到生产线边、成品仓到装卸月台的全链路物料流转，适配1-3吨级常规载荷的室内作业需求，尤其适合对尾气排放有要求的封闭车间、医药仓储、食品加工厂区使用。建模初始阶段，需要先明确整车的安装边界与外形尺寸约束：常规同吨位电动叉车总长度控制在2.3米左右，不含货叉的车体长度约1.6米，总宽度控制在1.1米，门架起升最大高度按需设定为3米，最小转弯半径控制在2米内，才能满足窄巷道仓储的通行需求，建模时要先以基准面搭建整车的长宽高边界框架，避免后续部件装配出现干涉。建模过程中，优先处理行走系统与配重的匹配关系：车体后部的铸铁配重需要和前部货叉载荷形成力矩平衡，建模时要准确还原配重块的安装位、后轮转向桥的铰接结构，前轮作为驱动轮要匹配驱动电机的安装空间，轮距参数要和车体宽度匹配，避免转弯时轮胎蹭到车体护板。门架系统是建模的核心部分，需要还原内外门架的嵌套滑动结构、起升油缸的安装位置、链条传动的绕线路径，货叉架的滚轮槽要和门架槽钢的尺寸对应，货叉的挂钩结构要能和叉架的挂板完全贴合，同时要预留侧移器的安装接口，满足后续功能拓展需求。驾驶室部分的建模要贴合人机工程要求，护顶架的高度要保证操作人员站立操作时的头部安全间隙，方向盘的倾角、座椅的前后调节行程要符合常规操作姿态，操纵杆的布置范围要在操作人员坐姿可及的区域，仪表盘的安装位要避开视线遮挡。整车的液压管路、电气线束的走向要在建模时预留走线槽，避免后续装配时和运动部件产生干涉，车身覆盖件的曲面要做顺滑过渡，散热格栅的开孔位置要对应驱动电机、电控系统的散热需求。建模步骤上，先绘制整车布局草图确定各系统的位置边界，再逐个完成配重、车架、门架、驱动桥、转向桥、护顶架、覆盖件的零件建模，完成后按实际装配关系添加配合约束，验证门架起升、后轮转向、货叉调距的运动行程是否存在干涉，最后调整各部件的外观材质，还原实车的漆面、金属、橡胶件的视觉效果，确保模型既能用于结构验证，也能用于方案展示、教学演示场景。
