圆形钎焊结构黑色灯罩定制设计

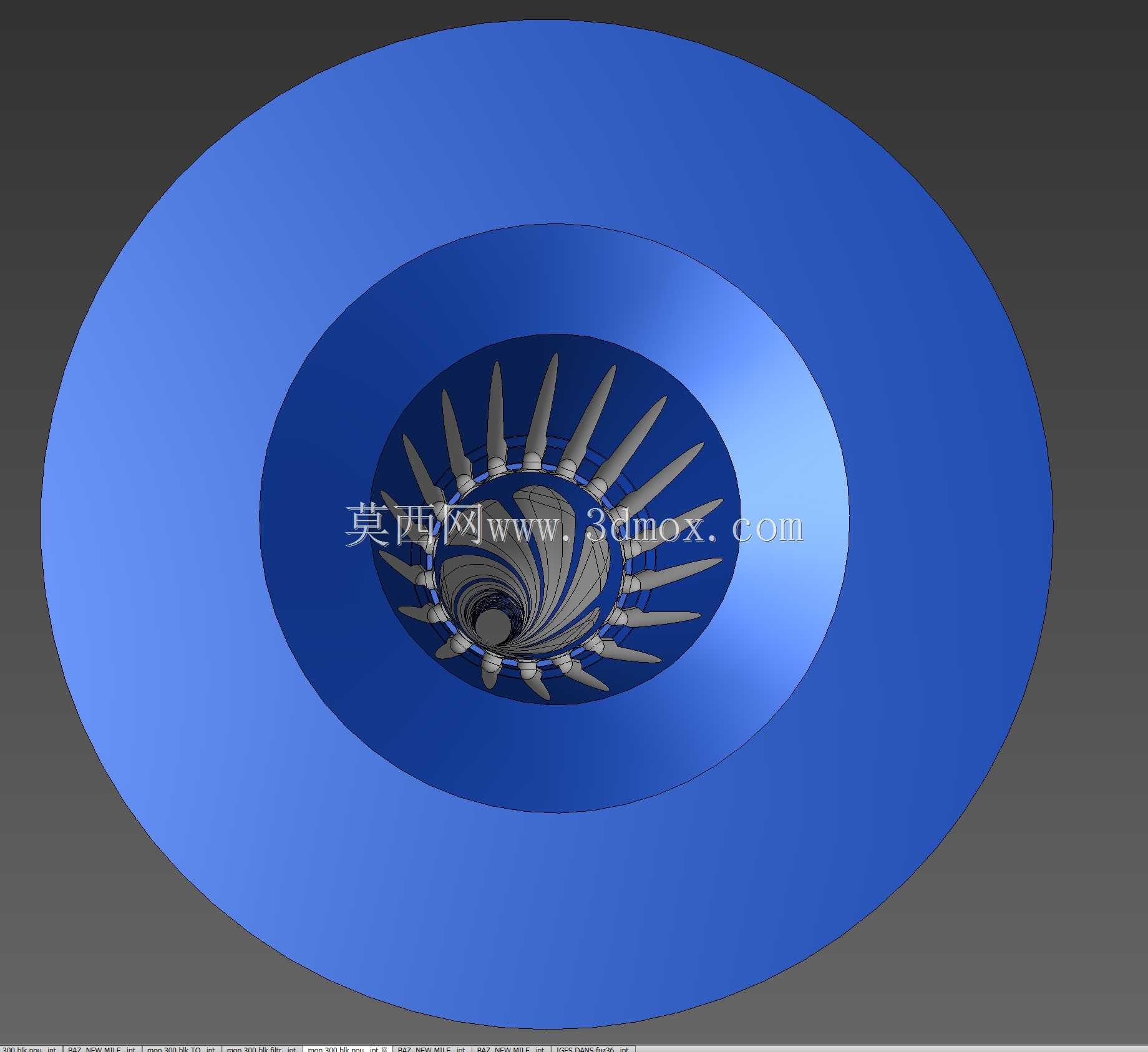

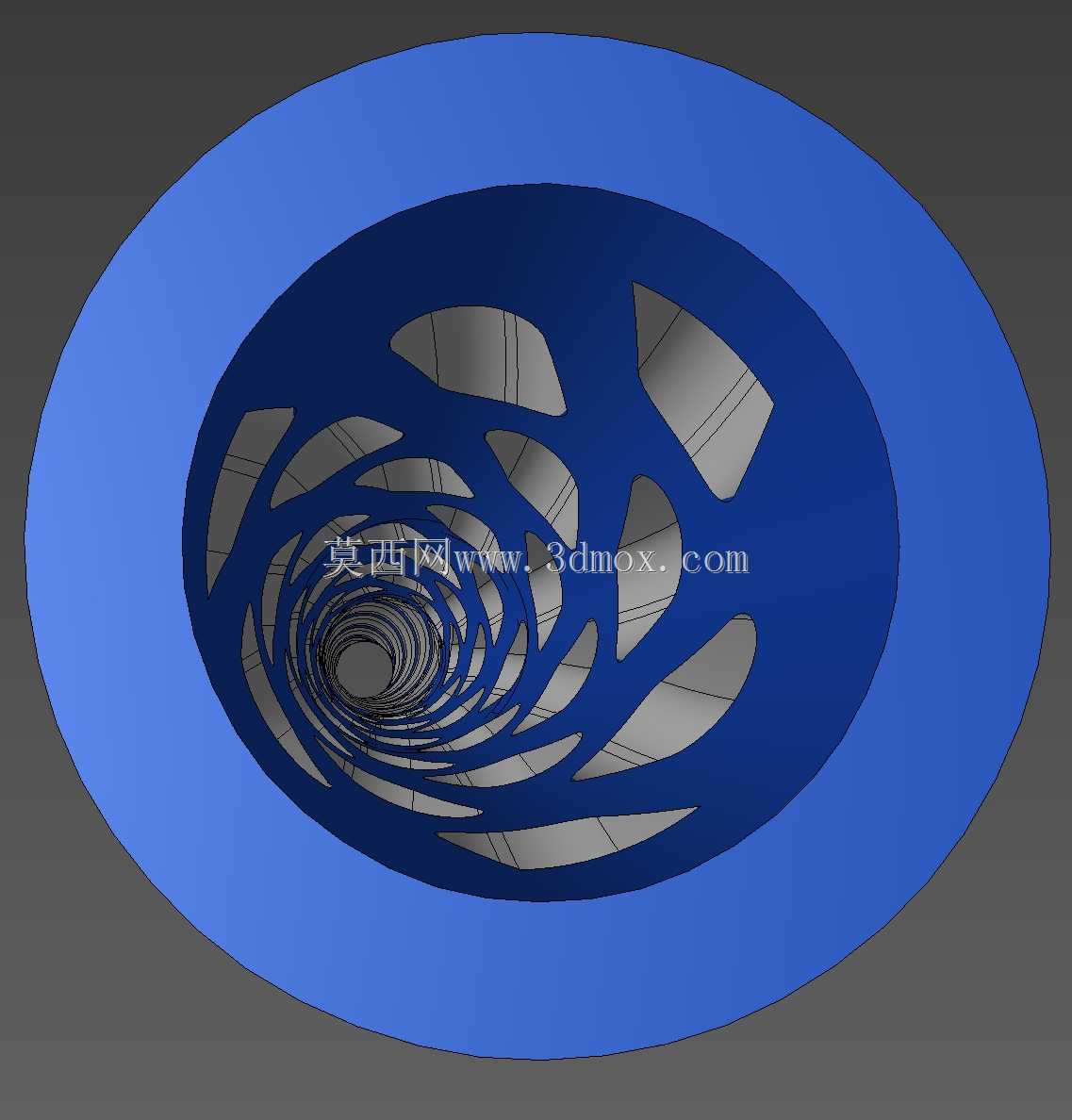

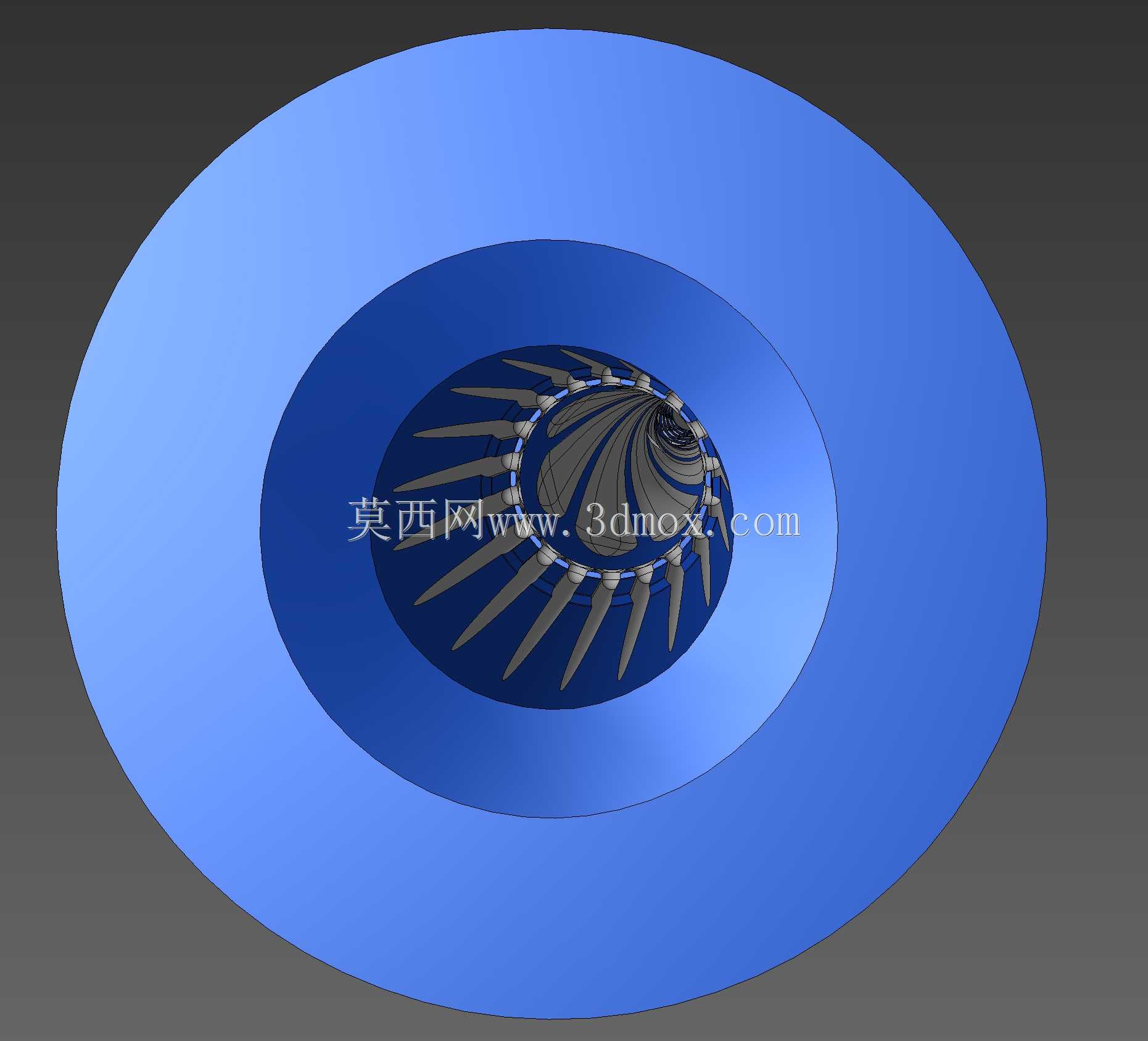

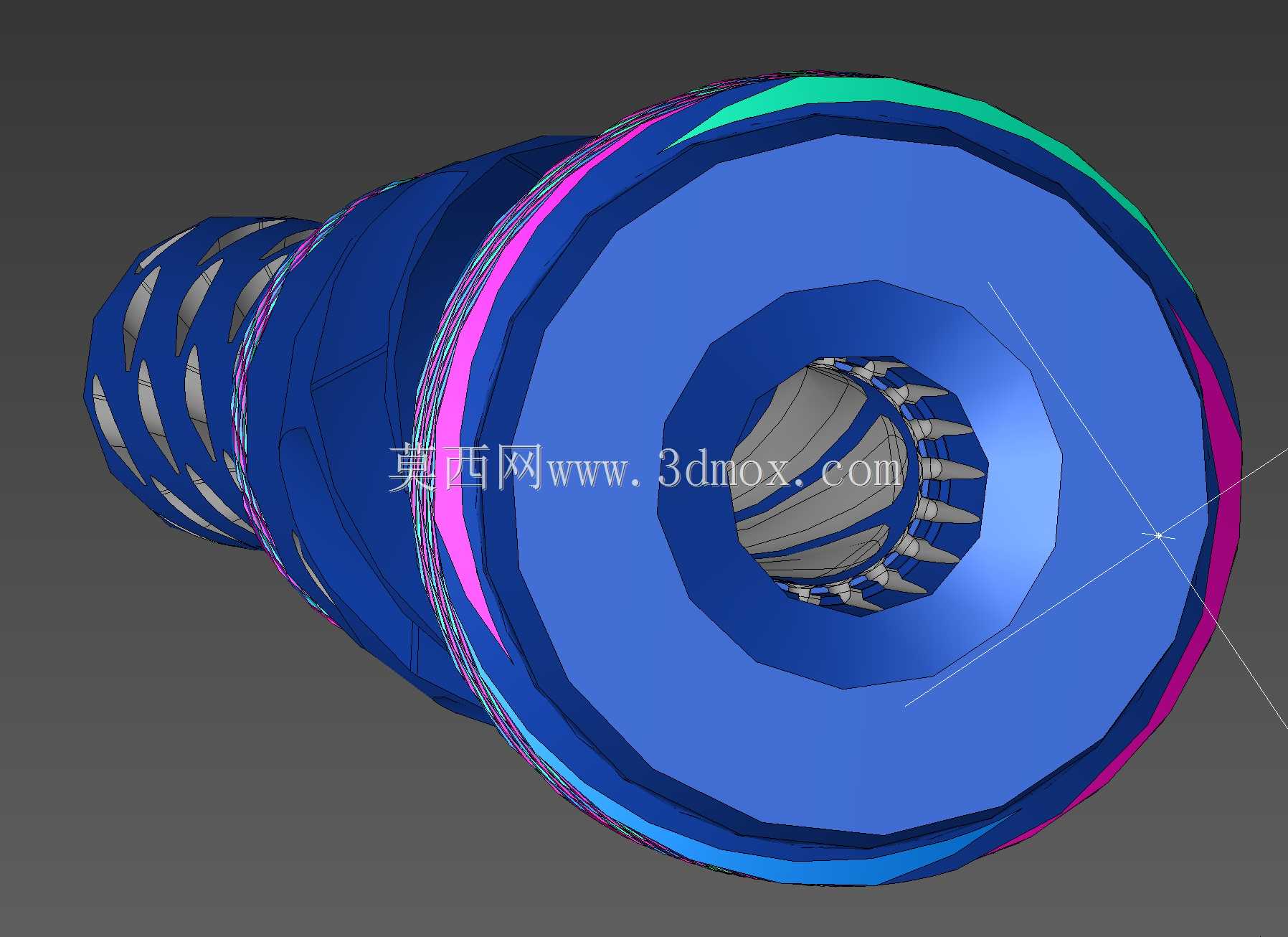

　　这款圆形灯罩的设计初衷，是适配高功率手持频闪照明设备的前端聚光需求，在工业巡检、设备故障排查、管道内部探伤这类场景中，光线的聚拢度、结构的耐高温性能直接决定作业效率，常规注塑灯罩在持续高功率照明下易出现受热变形、光衰过快的问题，因此采用钎焊工艺组合金属构件，保证结构强度的同时兼顾散热表现。从结构设计逻辑来看，整体采用同心圆分层结构，外层为大直径遮光罩圈，直径76.2mm，厚度控制在2mm，边缘做圆角钝化处理，避免安装使用过程中划伤操作人员；中层为导光过渡环，内壁做微弧面处理，将中心光源发出的光线进行二次规整，减少漫反射带来的光损；中心区域为放射状导流散热翅片，共16片沿中心涡旋轨迹排布，既可以引导光源产生的热量沿翅片间隙向外散出，

　　又能通过涡旋结构对光线进行最终聚拢，让照射光斑的边界更清晰，中心照度提升约40%。建模阶段先绘制中心基准轴，以基准轴为中心绘制外层、中层的同心圆轮廓草图，拉伸生成基础实体后，对内壁面做拔模处理，拔模角度设置为3度，方便后续钎焊工序的工件定位与焊料填充。中心散热翅片的绘制先做单片翅片的轮廓草图，约束翅片根部与中心安装座的相切关系，翅片厚度从根部0.8mm渐变到端部0.4mm，既保证根部结构强度，又减轻整体重量，之后通过圆周阵列生成全部翅片，再对所有翅片与中心座、中层环的连接位置做0.5mm的圆角过渡，消除应力集中点，避免钎焊后出现应力开裂。安装边界方面，灯罩背部预留3.5mm深度的安装止口，止口直径35mm，

　　与灯头前端的安装位采用间隙配合，配合公差控制在0.1mm以内，钎焊工序完成后整体做黑色氧化处理，既提升表面耐磨性能，又减少内壁反光对光路的干扰。实际装配测试中，该结构在持续满功率点亮30分钟的工况下，表面最高温度控制在62摄氏度以内，光斑均匀度达到87%，完全满足工业现场手持照明设备的使用要求，在管道内窥检测、暗场设备检修这类需要高聚光照明的场景中，相比传统灯罩的有效照射距离提升25%左右。
