北川CNC第四轴数控旋转装置结构

项目分类:3D模型 发布时间:2021-09-22 ID:279370
  • 北川CNC第四轴数控旋转装置结构
  • 北川CNC第四轴数控旋转装置结构

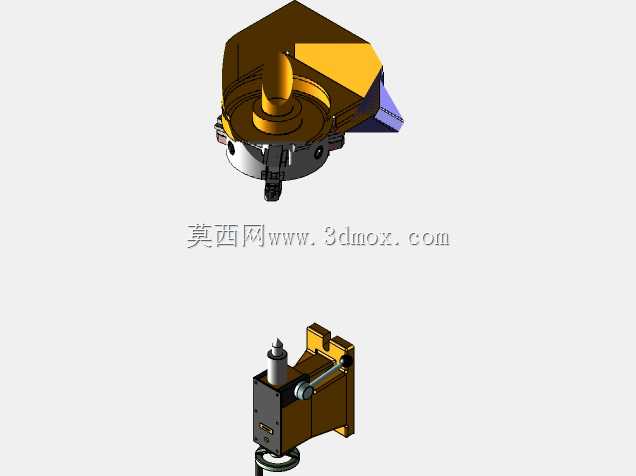

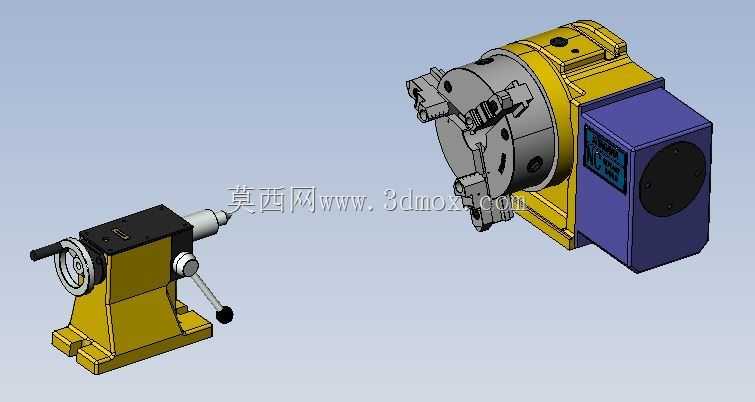

这套CNC第四轴旋转装置,是加工中心实现多面体、曲面类零件连续加工的核心功能附件,日常车间里做异形件铣削、多面钻孔攻丝、凸轮轮廓加工时,加装该装置可免去多次装夹找正的工时损耗,避免重复装夹带来的形位公差累积,尤其适合小批量复杂结构零件的精密加工场景,能将原本需要三次以上装夹的工序压缩到单次装夹完成,大幅提升加工一致性与生产效率。从结构设计来看,整套装置分为驱动回转主体与尾座顶紧两个独立单元,回转主体内置减速传动机构,输出端配套标准三爪卡盘用于装夹工件,侧置的控制盒集成了信号反馈与驱动接口,可直接对接主流数控系统的轴控端口;尾座单元采用可滑动锁紧结构,手轮驱动顶针进退,手柄式锁紧机构可在调整到位后快速锁死尾座位置,适配不同长度的轴类、盘类工件装夹需求。建模过程中先从回转主体的安装基准面开始搭建,先确定与机床工作台连接的定位槽、螺栓孔位尺寸,保证安装时能直接匹配T型槽间距,再逐步搭建内部传动腔体、卡盘连接法兰、电机安装位的结构,尾座部分优先保证底座滑动导轨的平行度,顶针轴线与回转主轴的同轴度公差控制在0.02mm以内,避免装夹长轴时出现别劲、加工振纹的问题。外形尺寸上,回转主体的安装底座宽度适配常规加工中心的工作台行程,尾座的滑动行程覆盖常见轴类零件的装夹长度范围,所有外露的旋转部位都做了安全防护结构,避免加工时切屑飞入传动间隙,控制盒的接线端口做了下沉式设计,防止切削液飞溅导致的线路故障。建模时先绘制整体布局草图确定两个单元的中心高、安装孔位对齐关系,再逐个拆分零件做实体建模,对传动配合部位预留合理的装配间隙,卡盘与主轴的连接法兰做了止口定位结构,保证更换卡盘时的重复定位精度,尾座的顶针采用标准莫氏锥孔连接,可根据加工需求更换不同类型的顶针,整个装置的安装面都做了凸台设计,减少与机床工作台的接触面积,提升安装时的贴合精度。
