驱动器用长圆形塑料防护外盖结构

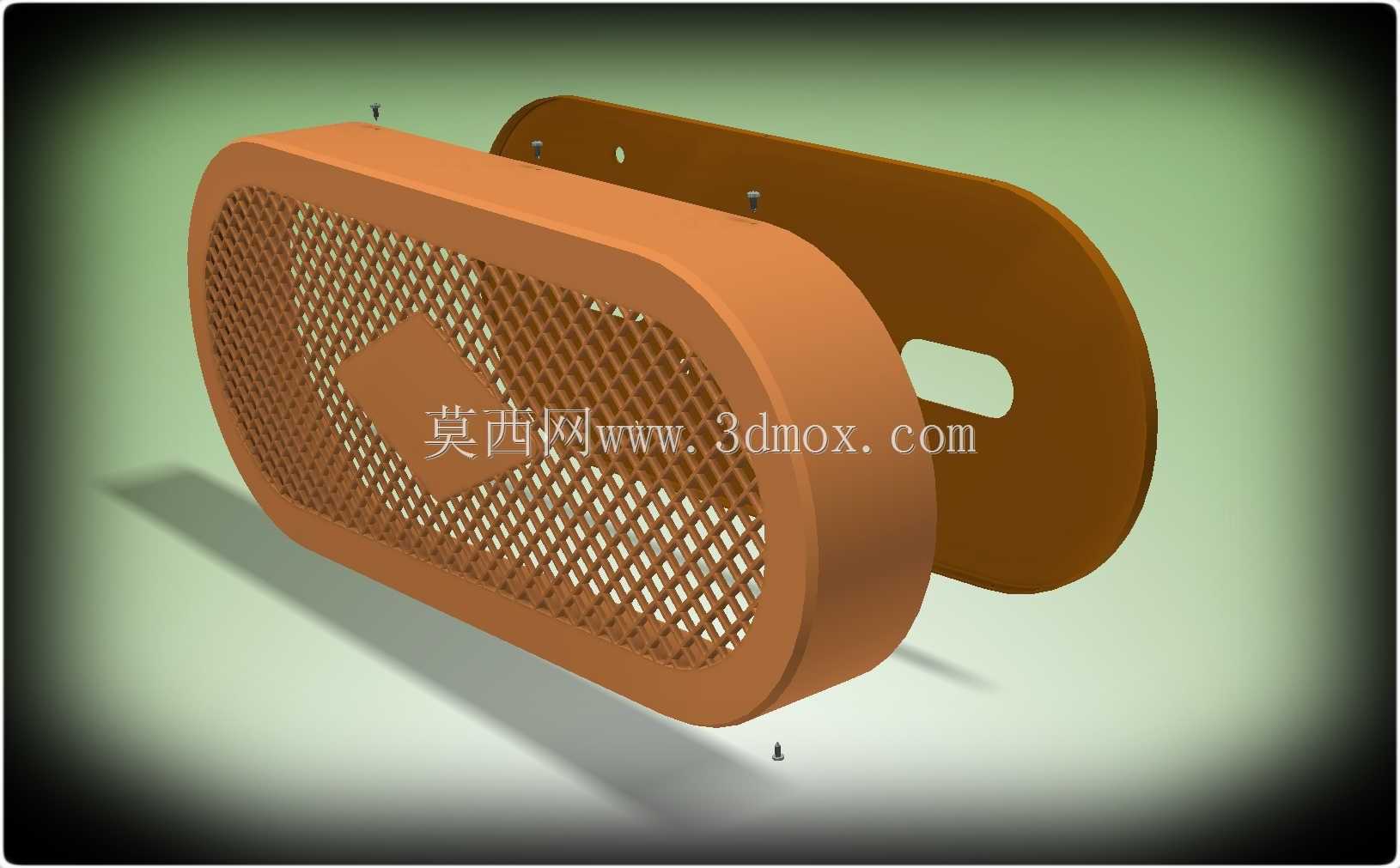

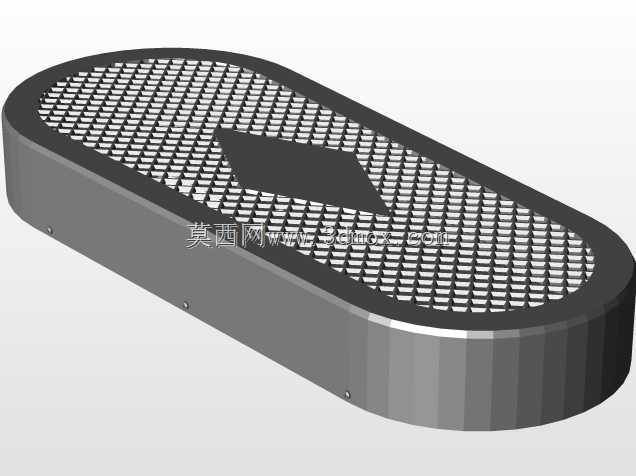

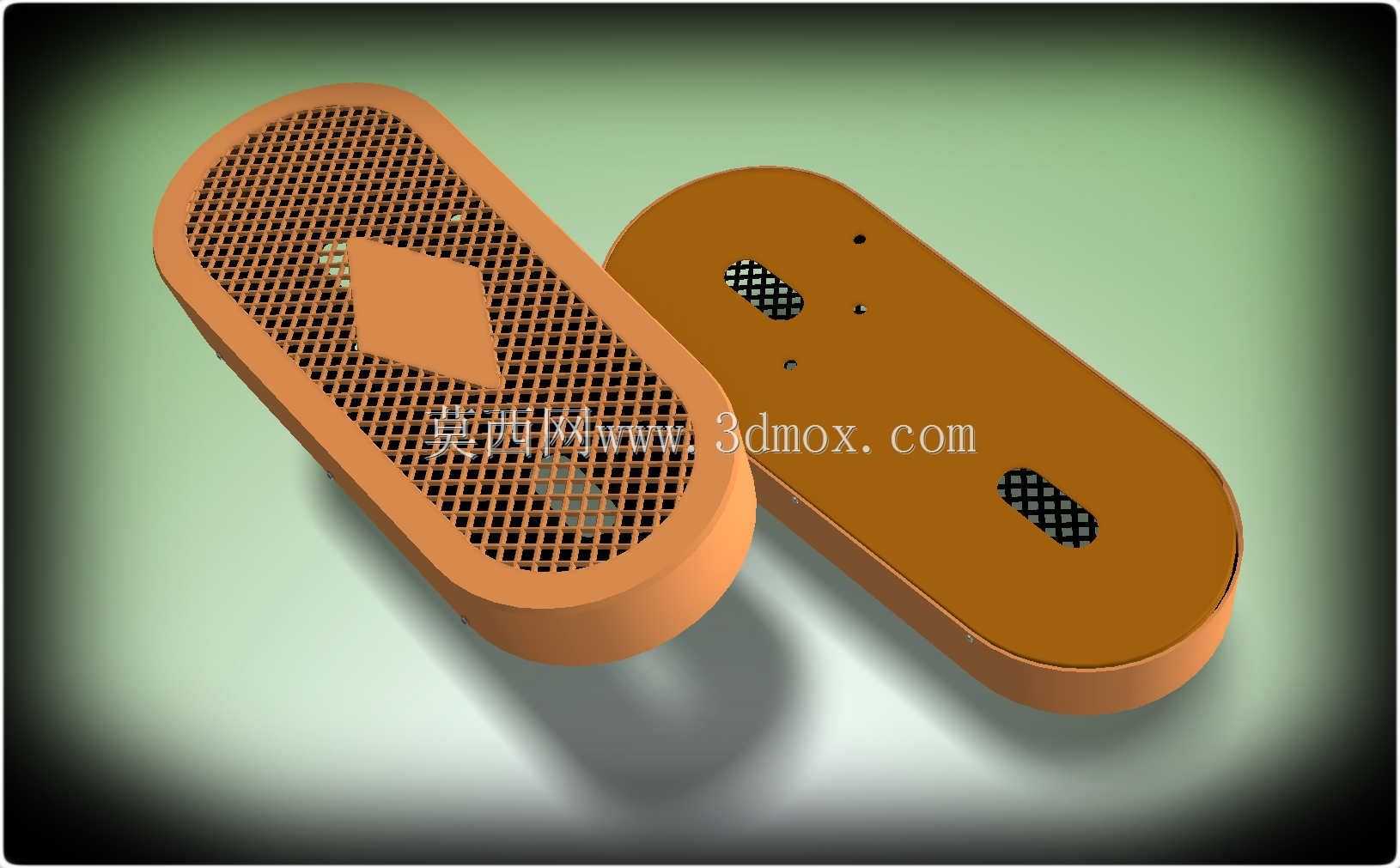

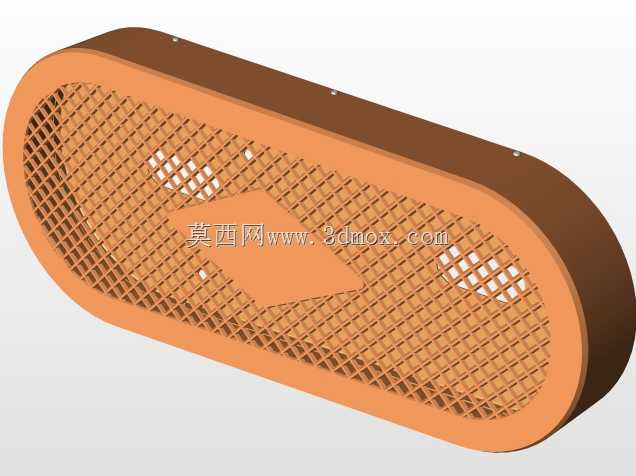

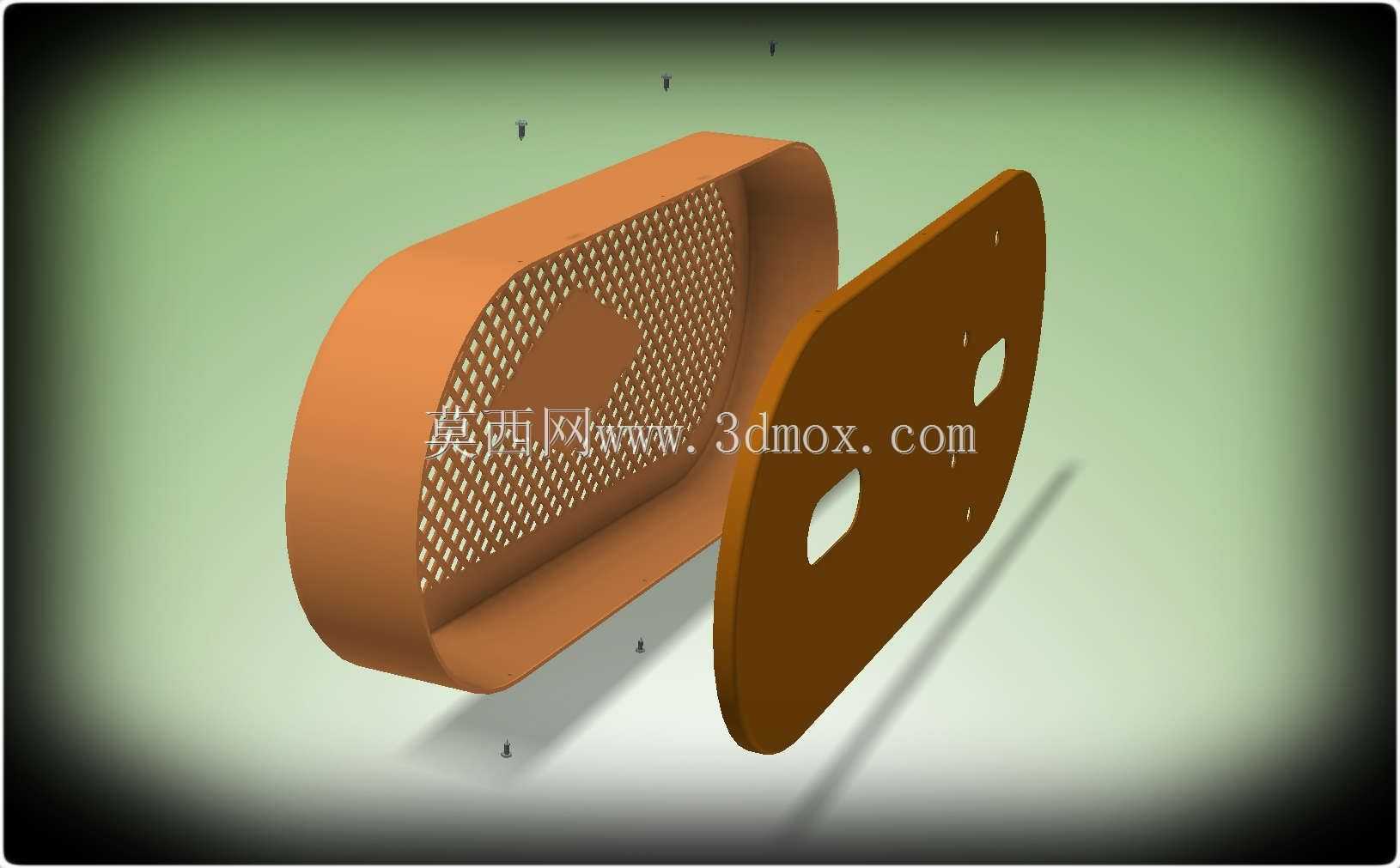

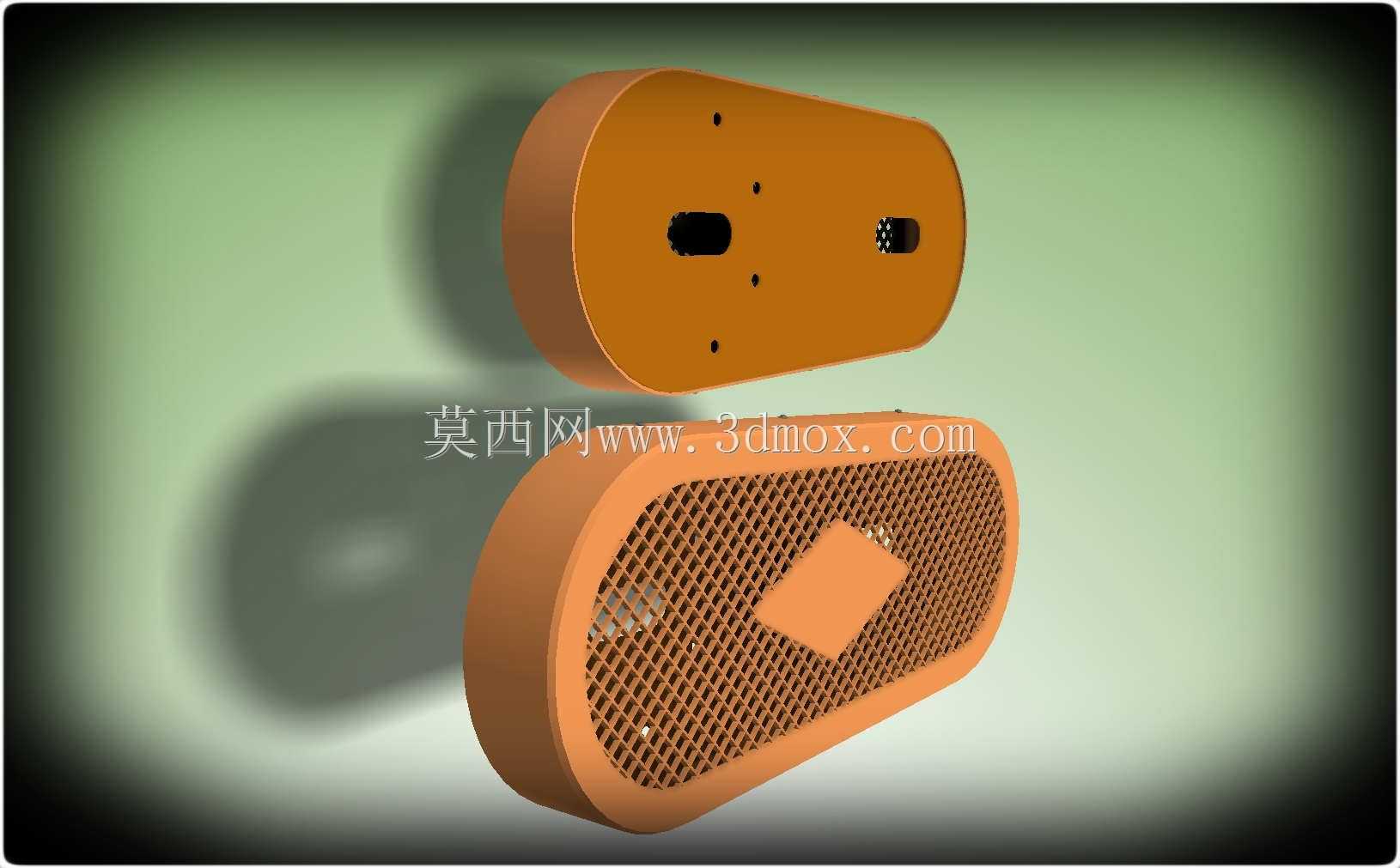

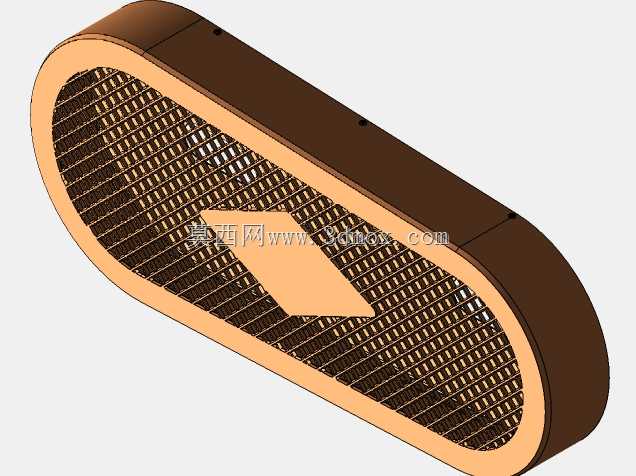

这类塑料外盖主要配套小型驱动装置使用，常见于桌面小型传动设备、便携电动工具内置驱动模块、小型家电驱动单元的外侧防护场景，核心作用是包覆内部驱动电路板、传动组件，同时兼顾通风散热与外观规整性。设计初期先明确安装边界，整体采用长圆形跑道式轮廓，两端做圆弧过渡，避免直角应力集中，适配内部驱动组件的长条形排布空间，盖体边缘预留卡扣位与安装孔位，和设备基座装配时无需额外外露紧固件，保证外表面平整。建模时先绘制端面轮廓草图，拉伸生成基础壳体，壁厚控制在均匀1.8mm，符合常规注塑件壁厚要求，避免注塑过程出现缩痕、填充不足的问题。盖体表面的网格通风区域，是先在草绘中绘制均匀排布的格栅单元，通过阵列命令铺满对应通风区域，再做切除拉伸生成通风格栅，格栅筋宽控制在1.2mm，既保证通风通流面积满足驱动模块工作时的散热需求，又能阻挡外部大尺寸杂物进入壳体内部触碰带电或传动部件。盖体表面的菱形标识区域做下沉0.3mm的凹槽设计，后续可用于粘贴品牌标识或功能标注，不会因为标识凸起造成装配干涉。背面的定位柱与卡扣结构，是在壳体基础特征完成后，根据基座的对应配合位置逐一添加，定位柱做拔模斜度处理，方便装配时的导向导入，卡扣的扣合量控制在0.8mm，兼顾装配便捷性与连接牢固度，日常维护拆卸时不会轻易断裂。建模过程中需要反复核对配合面的公差，盖体与基座的贴合面预留0.1mm的装配间隙，避免注塑件成型收缩造成装配错位，所有棱边都做R0.5mm的圆角处理，既避免注塑时的尖角应力问题，也防止装配和使用过程中锐边划伤操作人员。完成基础实体建模后，对格栅区域做细节校验，确保每个格栅孔的贯通性，没有残留的薄壁特征影响后续模具加工，同时对整体做质量属性评估，确认塑料件的重量符合轻量化设计要求，不会给驱动模块增加额外负载。
