气动纸带送料进给机构设计

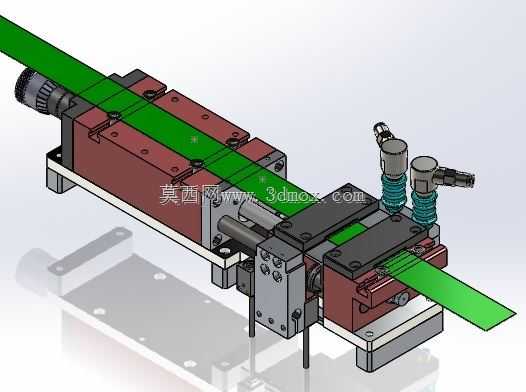

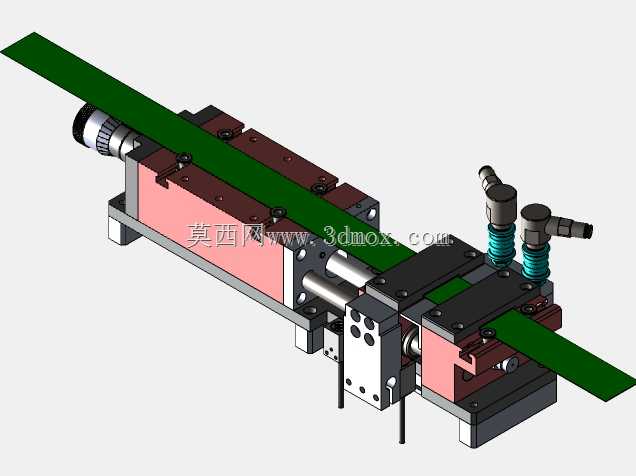

这套气动进给机构主要面向卷状带状薄料的步进送料场景，常见于端子冲压、软料裁切、薄膜贴合这类需要定长送进的产线工位，替代传统的辊轮摩擦送料，针对表面易刮花、厚度偏薄的纸带、薄膜带、薄金属带料做适配，避免送料过程中出现料带打滑、表面压伤、步距偏差的问题。从结构布局来看，整体采用分体式夹持滑台设计，固定端夹持组件安装在底座基准面上，滑动端夹持组件与直线导轨滑块连接，由水平布置的气缸驱动完成往复送进行程，两端的夹持单元都采用垂直下压的气动驱动方式，配合带弹性缓冲的压块，在夹持料带时不会压伤料面，同时保证足够的夹持摩擦力，避免送进过程中料带窜动。建模过程中先确定送料步距的行程范围，先绘制底座的安装基准面，预留好与设备主机台连接的安装孔位，安装孔采用长圆孔设计，方便现场安装时调整整体机构的前后位置，适配不同的料带引出高度。之后先搭建直线导轨的装配基准，保证滑动端的运动方向与料带走带方向完全平行，避免长期运行出现卡滞、偏磨的问题。夹持单元的压块接触面做了滚花处理，同时在压块与气缸活塞杆之间加装微型直线轴承，保证下压动作垂直无偏斜，不会在料带表面压出斜向压痕。气路接口采用侧插式快插接头，布置在机构的后侧，避免与走带路径干涉，同时预留节流阀的安装位置，方便现场调试时调整夹持、送进、退回、松开各个动作的运行速度，匹配不同材质料带的送料节奏。外形尺寸上整体结构紧凑，宽度方向控制在窄幅范围内，可并排安装多组机构完成多道料带的同步送进，安装时只需保证料带的导入导出平面与夹持面齐平，无需额外做复杂的导向调整，机构本身自带前后导向托板，料带从导入端进入后直接贴合托板平面进入夹持区，不会出现料带下垂、褶皱的问题。设计时特意将驱动气缸的行程做了限位设计，通过调整限位螺栓的伸出长度，可在一定范围内灵活调整送料步距，适配不同规格产品的送料长度需求，不需要更换核心零件即可完成小范围的参数调整。滑动端与固定端的夹持动作做了时序互锁，保证送进过程中固定端松开、滑动端夹紧，退回过程中滑动端松开、固定端夹紧，全程料带不会出现自由窜动的间隙，送料步距精度可控制在±0.02mm范围内，满足大部分精密冲压、贴合工序的精度要求。建模时所有配合面都做了公差标注，导轨安装面的平面度要求控制在0.01mm以内，保证滑动运行顺畅无卡顿，所有外露的紧固件都采用内六角圆柱头螺钉，沉头安装后表面无凸起，不会刮蹭运行中的料带。
