带集料斗的爬坡式废料输送装置

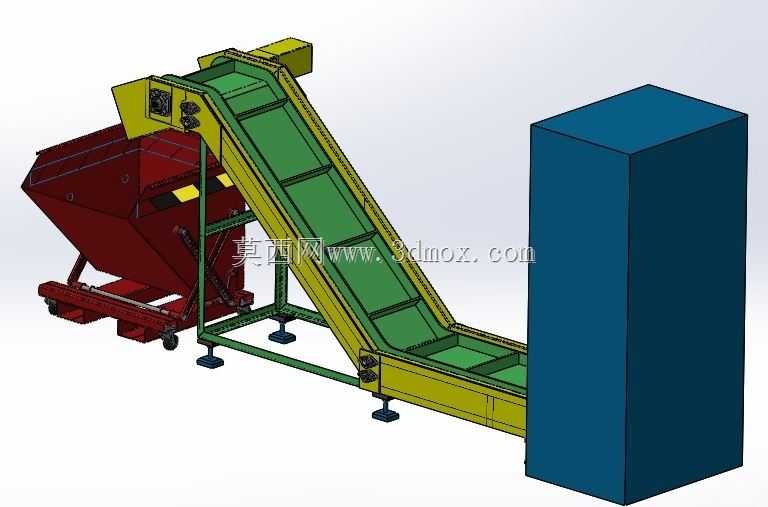

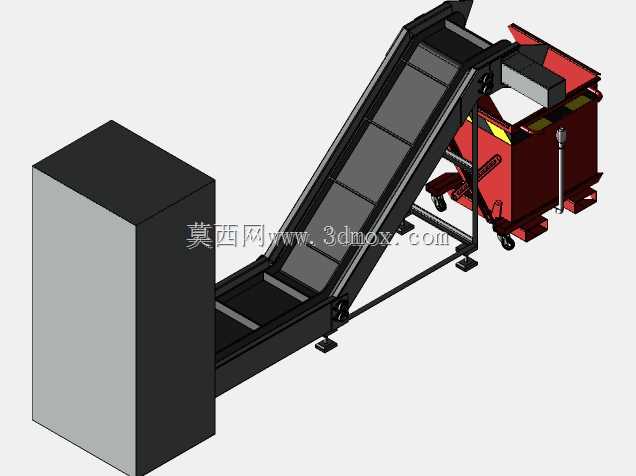

这套输送装置主要面向机加工车间、冲压生产线的边角料集中转运场景，用来承接机床落料口、冲压工位排出的金属切屑、边角废料，将低位收集的废料抬升后送入高位废料箱或集中收料容器，替代传统人工推车清废的作业模式，减少车间内物料转运的人工干预，避免散料堆积在工位旁影响作业通行。从结构布局来看，设备采用Z型爬坡布置，低位水平段承接来料，倾斜段完成物料抬升，高位水平段对准收料容器卸料，倾斜段两侧加装挡边结构防止散料在抬升过程中滑落，机架采用方管焊接成型，底部配置可调脚杯，安装时可根据现场地面平整度调整设备水平度，抵消地面沉降带来的机架倾斜问题。进料端配套带脚轮的移动式集料斗，斗体下方设置翻转支撑结构，可快速将收集的废料倾倒至输送线进料端，集料斗可脱离输送线单独推移至各个工位收料，适配多工位轮换清废的作业需求。建模过程中先确定输送线的整体抬升高度与水平投影长度，根据现场收料箱的高度反推倾斜段的倾角，控制倾角在散料自然安息角范围内避免物料回滑，随后搭建机架的方管框架，添加脚杯、侧挡边、驱动辊与从动辊的装配关系，再单独绘制移动式集料斗的结构，匹配集料斗与进料端的对接高度，最后添加收料端的占位箱体模拟现场对接场景，校验各部件的运动干涉情况，确认皮带运行路径无剐蹭、集料斗翻转时无碰撞。设计时重点考虑了散料输送的防撒漏特性，倾斜段的皮带采用带裙边的结构形式，两侧挡边与皮带裙边保留微小间隙，既不干涉皮带运行，也能阻挡细碎切屑从侧边掉落；驱动端设置在高位卸料段，利用物料重力张紧皮带，减少张紧机构的额外配置，同时低位段预留足够的进料空间，方便集料斗倾倒时不会与机架产生磕碰。安装边界上，设备水平投影长度需匹配工位到收料点的距离，抬升高度需高于收料容器的进料口上沿，机架两侧预留至少300mm的检修空间，方便日常清理卡滞的切屑、更换磨损的皮带部件。
